直线运动用开口式滑动轴承座结构

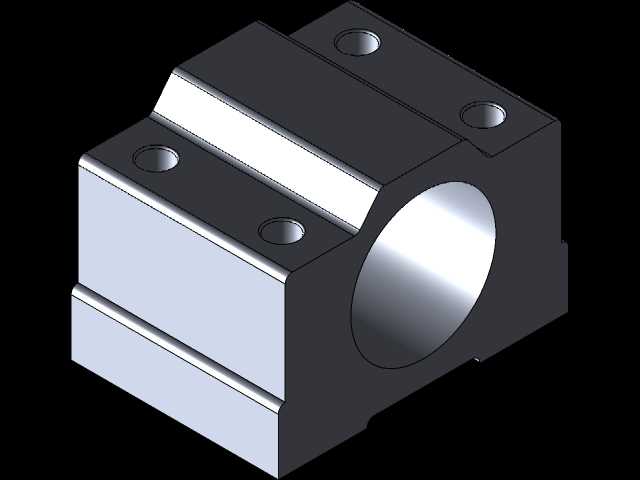

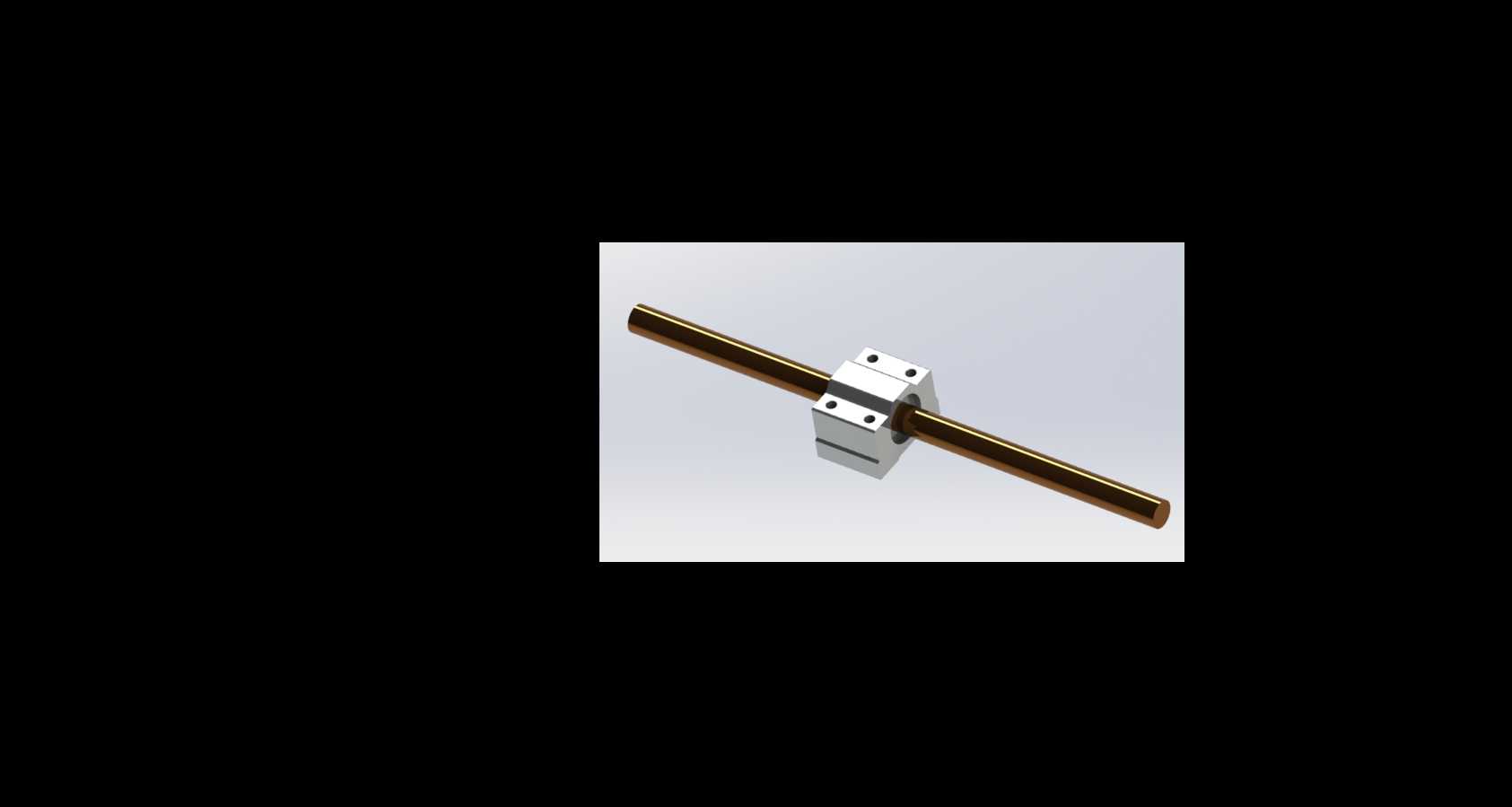

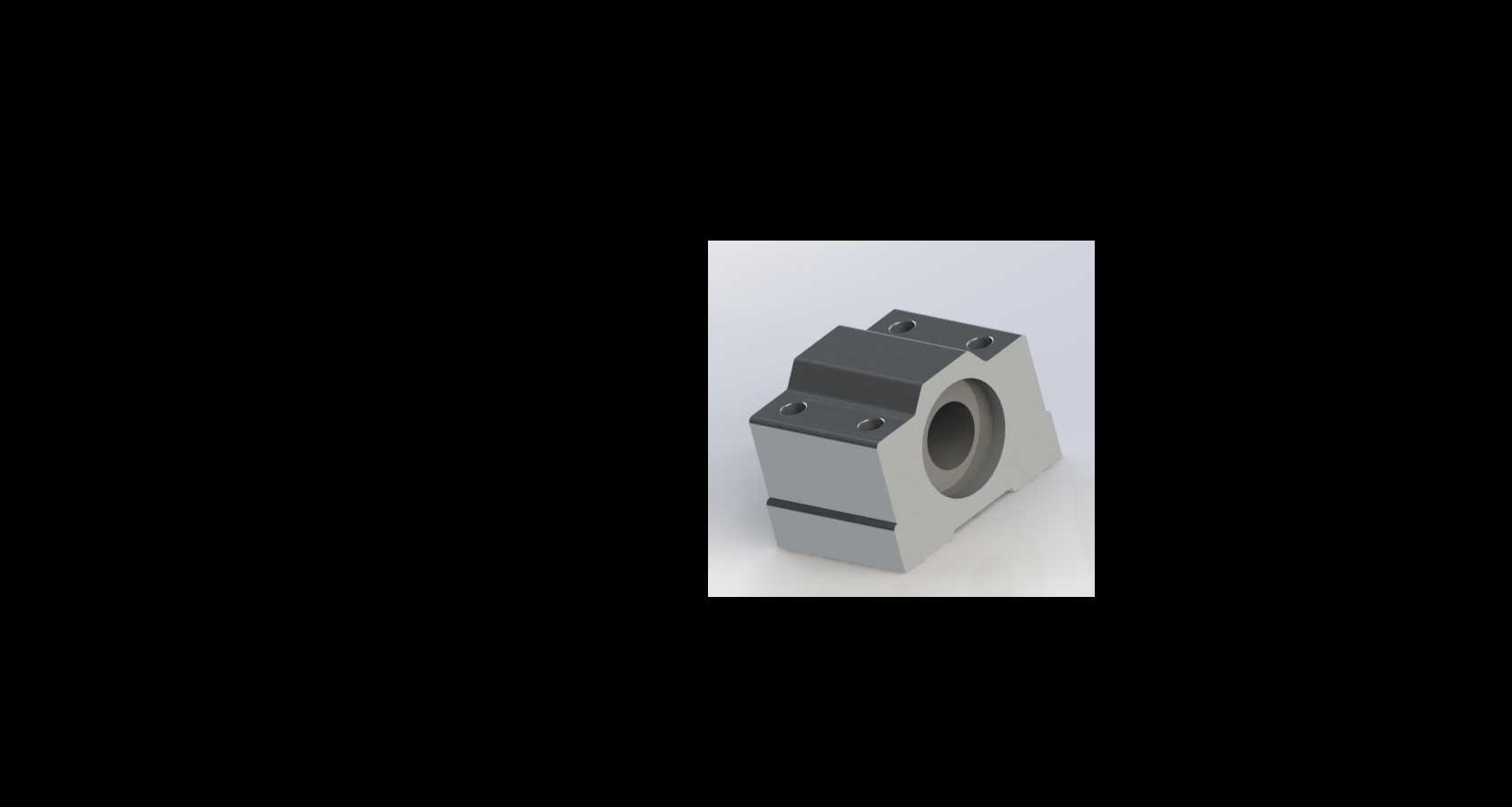

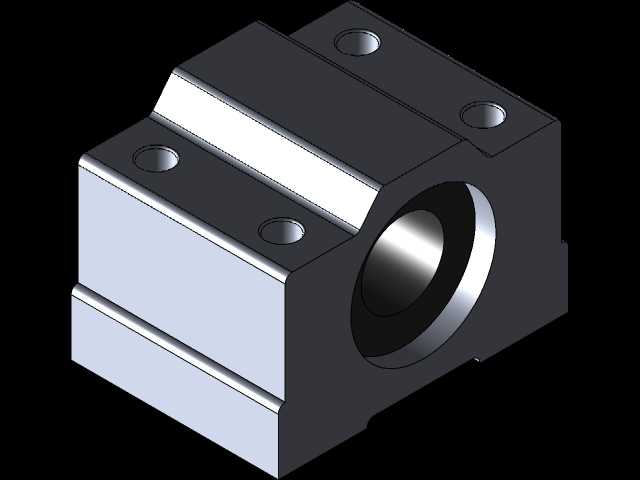

　　在各类直线往复运动的传动场景中，这类滑动轴承结构是承担径向支撑、降低运动副摩擦阻力的核心部件，常见于自动化生产线的直线导向工位、木工机械的推台移动机构、包装设备的物料推送模组、检测设备的滑台移动单元中，区别于滚动类直线轴承，滑动式结构在承受间断性冲击载荷、低速重载工况下具备更稳定的运行表现，不会出现滚动体点蚀、卡滞的问题，对使用环境中的粉尘、碎屑耐受度更高，日常维护频次更低。从结构设计逻辑来看，该部件采用分体式夹紧的结构思路，主体为带中心通孔的方块式基座，中心通孔用于嵌装配套的滑动轴套，轴套内孔与光轴配合实现直线滑动，基座上方设置两个对称的锁紧凸台，凸台上加工有安装锁紧螺钉的螺纹孔，当需要调整轴承在光轴上的固定位置时，

　　松开锁紧螺钉即可让轴承沿光轴自由滑动，到达目标工位后拧紧螺钉，凸台产生的夹紧力会抱紧内孔中的光轴，实现位置的刚性固定，无需额外加工定位台阶或轴用挡圈，大幅降低了配套轴系的加工难度。基座的两个侧端面加工有贯通的安装沉孔，可通过内六角螺钉直接将整个轴承组件固定在移动滑台或者设备机架的安装面上，安装孔的孔距按照通用直线轴承的安装尺寸规范设计，可直接替换同规格的标准直线轴承组件，无需对安装面做二次改型。从安装边界尺寸来看，整体采用方正的块式外形，没有外伸的薄弱结构，安装时所需的空间占位规整，中心通孔的轴线与安装底面的平行度、与安装侧面的垂直度都按照通用传动件的形位公差要求控制，安装后无需反复调整导向精度，即可保证滑动过程中无卡滞、无偏磨。

　　基座上的分体夹紧缝采用窄缝设计，缝宽控制在合理范围内，既保证拧紧螺钉时内孔有足够的收缩变形量抱紧光轴，又不会因为缝宽过大导致内孔圆度超差，影响滑动的顺畅度。在实际选型应用中，这类滑动轴承结构适配的光轴直径覆盖常用的16mm到40mm规格，可根据实际负载大小选择对应尺寸的型号，当应用在有切削液、粉尘的加工场景中时，可在中心通孔的两端加装配套的防尘密封圈，避免杂质进入滑动摩擦面加速轴套磨损；当应用在高速轻载的场景中，可在内孔嵌装铜基石墨自润滑轴套，无需额外加注润滑脂即可长期运行，在低速重载场景中则可更换为工程塑料合金轴套，进一步提升抗冲击能力。设计建模过程中，对安装沉孔的深度、螺纹孔的攻丝深度、夹紧缝的位置都做了符合机械加工工艺的优化，

　　所有棱边都做了C1的倒角处理，避免安装时割伤操作人员，也消除了加工过程中产生的锐边毛刺，基座的底面和侧面安装基准面都预留了磨削加工余量，实际生产时可通过平面磨削保证基准面的平面度，进而提升整体安装精度。和传统的整体式滑动轴承座相比，这种带夹紧结构的滑块式滑动轴承不需要额外配置定位压块或者锁紧抱箍，单个部件即可同时实现滑动导向和位置锁紧的功能，减少了设备装配时的零件数量，也降低了装配过程中累积误差的产生，在很多需要频繁调整滑台工作位置的非标设备中，这种结构的应用占比正在逐年提升，尤其是在一些对成本控制较严格的通用自动化设备中，该结构兼顾了性能与加工成本，不需要复杂的铸造模具，采用方块型材直接机加工即可完成生产，交付周期更短，也方便设备维护时快速替换备件。
