机车用三轴列车转向架结构设计

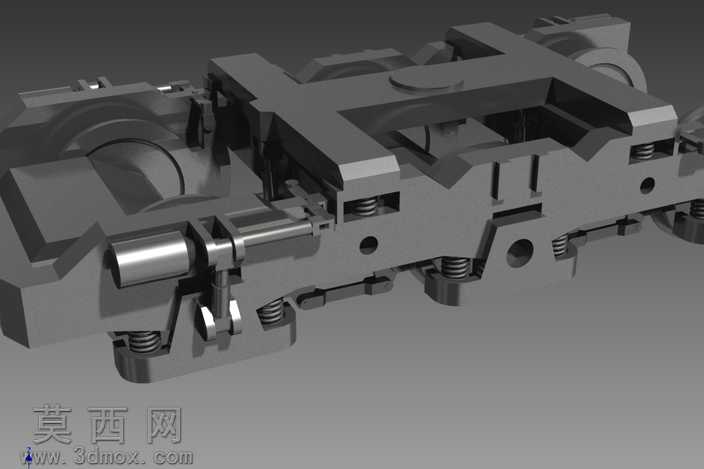

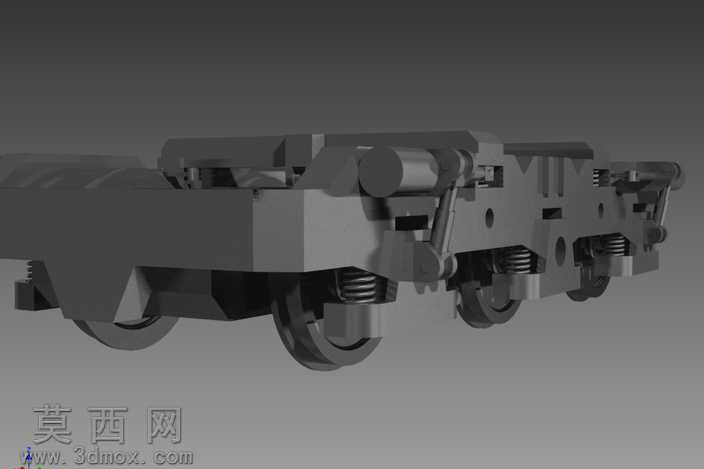

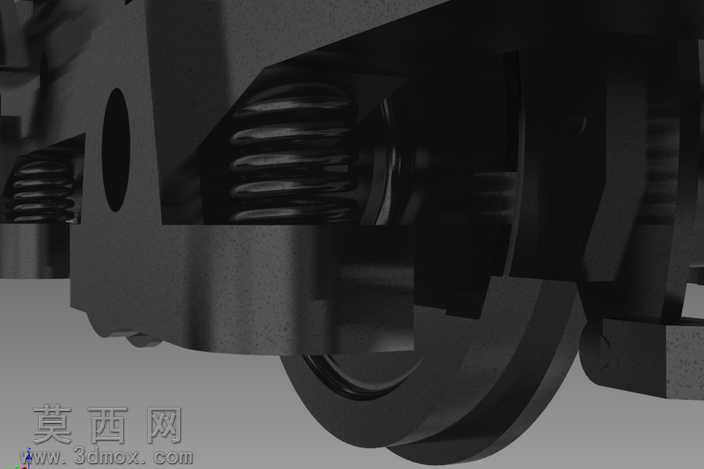

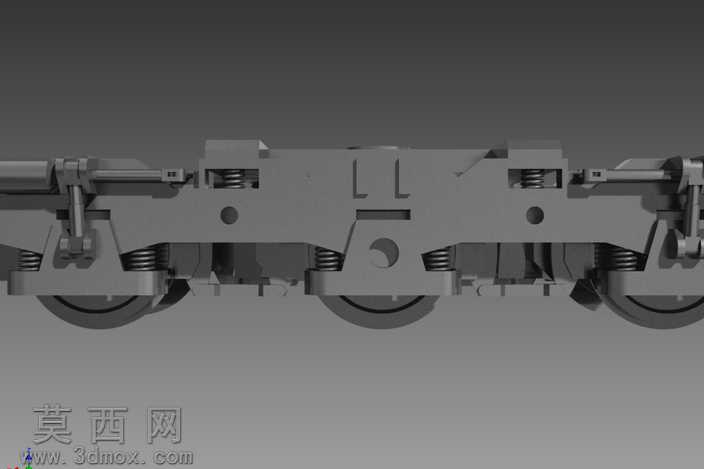

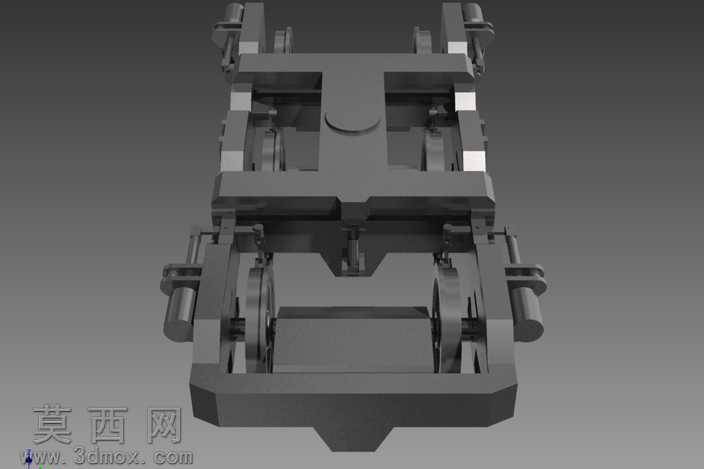

本作品为机车配套的三轴转向架三维设计模型，建模阶段依托Autodesk Inventor平台完成全参数化构建，首先依据EMD机车转向架的实际承载需求与轨距适配参数，确定整体框架的轴距、轮对排布逻辑，先搭建侧架、摇枕的主体基准面，通过草图绘制、拉伸、布尔运算完成核心承载结构的实体建模，对轴箱定位装置、一系悬挂弹簧组、基础制动单元、横向减震组件等子部件采用独立零件建模后装配约束的方式完成，保证各部件间的运动副关系与实际机械结构完全匹配，可直观呈现轮对与轴箱的转动配合、弹簧的压缩行程空间、制动闸片与车轮的对位关系。渲染阶段采用金属材质为主的材质体系，对铸钢侧架、摇枕部件赋予哑光深灰金属材质，还原铸钢件的粗糙磨砂质感，对螺旋弹簧、车轴、轮对踏面赋予高反光合金钢材质，模拟热处理后金属表面的光泽特性，对橡胶减震节点、密封件赋予哑光黑色橡胶材质，区分不同部件的材质属性，渲染时采用三点布光方案，主光源从侧上方45度投射突出结构轮廓，辅光源补光消除暗部死黑，环境光模拟车间漫反射效果，最终呈现的渲染图可清晰展示转向架各层级的装配关系。设计过程中重点考量三轴转向架的曲线通过性能，优化了各轴箱的定位刚度匹配，预留了一系弹簧的变形空间，对转向架与车体连接的心盘、旁承位置做了结构强化，整体模型无破面、无重叠面，各零件的装配约束完整，可直接用于结构验证、运动仿真演示以及相关教学场景使用，完整还原了三轴转向架从承载框架到走行、减震、制动单元的全部结构细节。
