全球型塑料吹瓶成型模具结构设计

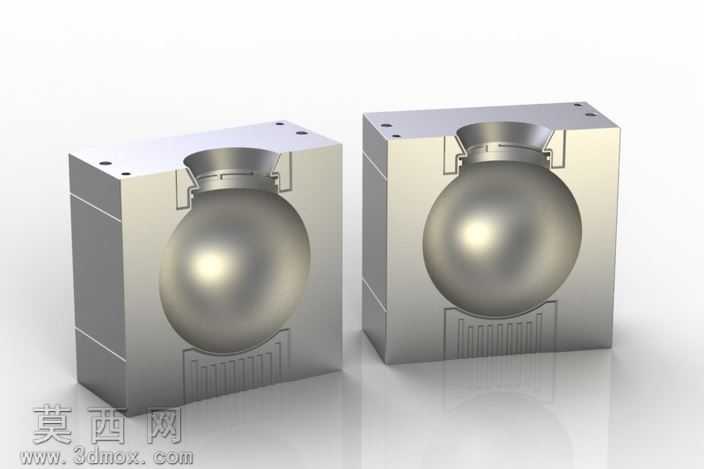

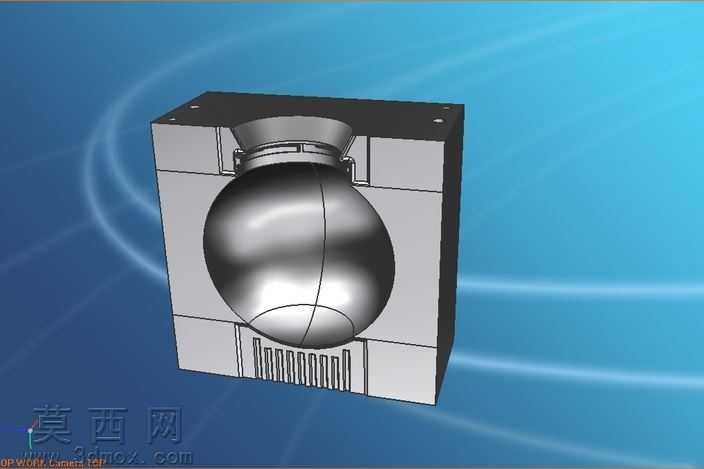

本作品为适配全球造型塑料瓶体的吹制模具三维设计，建模阶段采用参数化特征构建逻辑，先以基准轴与基准面搭建核心定位框架，精准对齐球形型腔的中心轴线，保证上下模合模时的同轴度误差控制在微米级区间。模型构建过程中，先拆分上下两个对称模胚基体，在基体上通过旋转切除命令生成完整的球形型腔曲面，曲面构建时严格匹配瓶体的外轮廓弧度，对型腔表面做连续曲率处理，避免吹制过程中出现应力集中导致的瓶体壁厚不均问题。在模具的进料口位置，设计了适配吹瓶机注料嘴的锥形对接结构，对接面做了密封贴合处理，防止吹塑过程中出现漏气漏料的情况。模具底部设计了密集的排气槽结构，通过线性阵列命令均匀排布在型腔底部的合模面上，排气槽的深度与宽度经过反复参数调试，既可以快速排出型腔内的压缩空气，又不会让熔融塑料渗入槽内形成飞边。模胚的四个边角位置设计了定位销孔，通过同轴配合约束保证上下模合模时的精准对位，避免合模错位导致的瓶体错边缺陷。渲染阶段对模具的不同部位做了差异化材质赋予，模胚基体采用模具钢材质，调整金属粗糙度参数呈现出精加工后的哑光金属质感，型腔表面做抛光材质处理，模拟实际模具抛光后的镜面效果，进料口与排气槽部位做了细微的倒角处理，还原实际加工的工艺细节。整体设计围绕吹瓶工艺的实际生产需求展开，充分考虑了吹塑过程中的进料、排气、合模定位、脱模等核心工序的结构合理性，所有结构特征都具备实际加工可行性，可直接对接数控加工流程生成对应的加工刀路，适配常规的吹瓶生产设备安装使用，能够稳定生产出壁厚均匀、表面光洁的球形塑料瓶体。
