螺杆式长丝挤出成型设备结构设计

项目分类:3D打印机 发布时间:2021-10-25 ID:337182
  • 螺杆式长丝挤出成型设备结构设计
  • 螺杆式长丝挤出成型设备结构设计

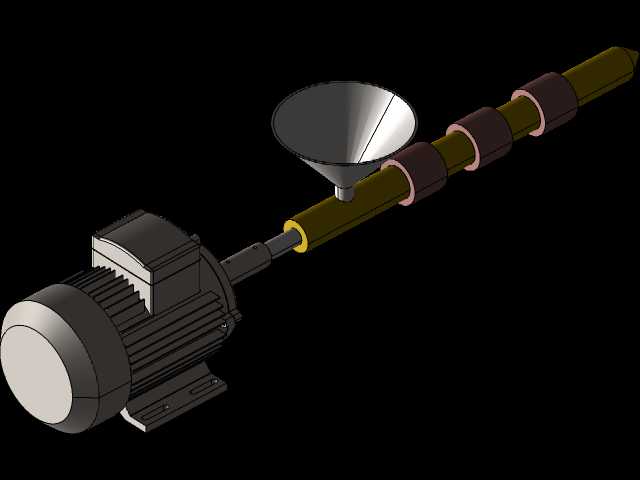

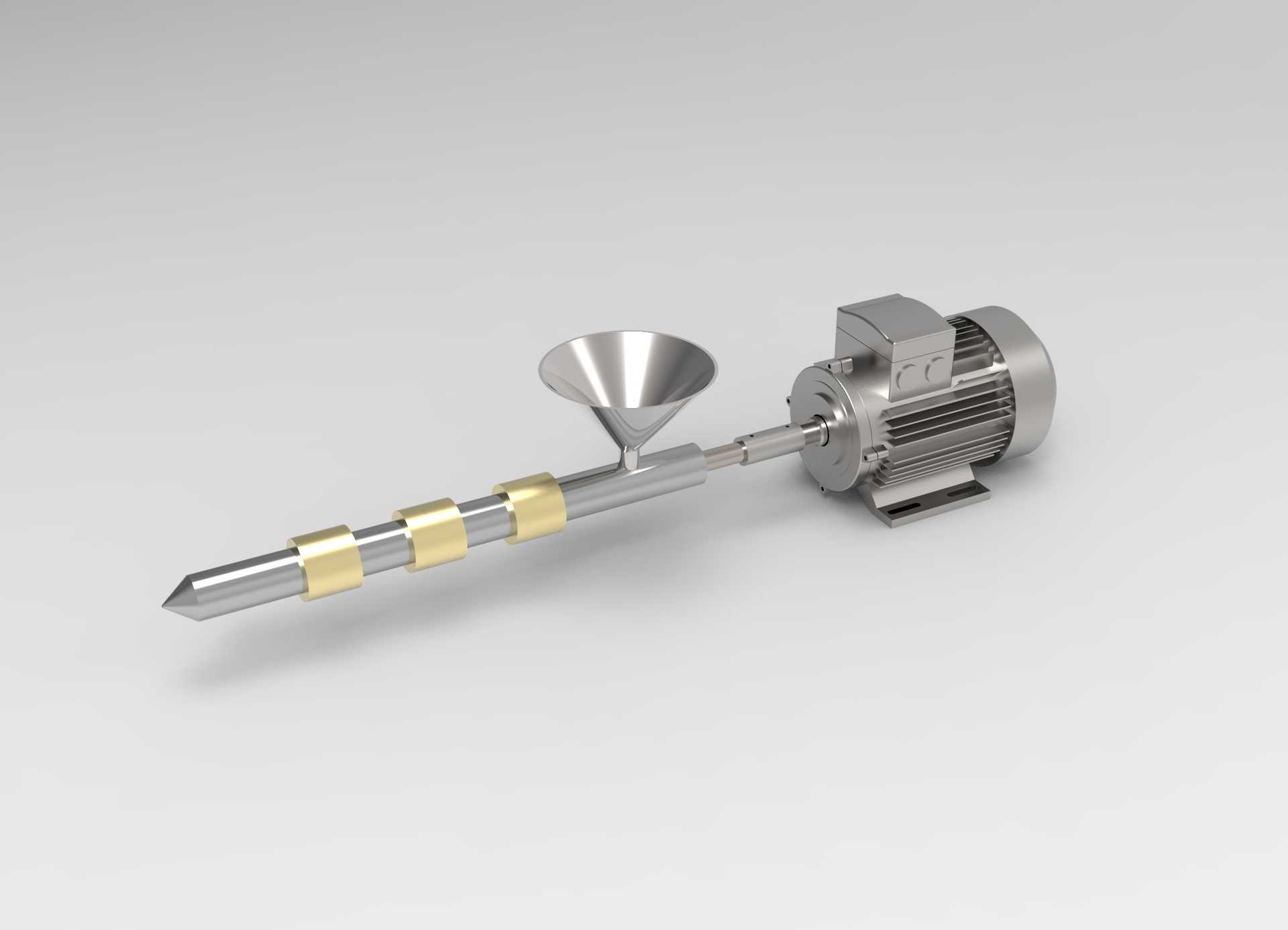

  这套螺杆式长丝挤出结构,目前在桌面级熔融沉积成型设备、小型实验用线材挤出生产线中应用十分广泛,区别于大型工业挤出设备的大产能设计,该结构更偏向小批量、高精度的线材制备场景,既可以用于3D打印耗材的定制化生产,也能在实验室配方研发环节完成小剂量原料的挤出试产,适配PLA、ABS、TPU等多种热塑性材料的熔融挤出作业。从功能实现逻辑来看,设备整体分为动力驱动、物料输送、熔融塑化、成型挤出四个核心模块,驱动端采用卧式安装的电动机直联传动结构,省去了额外的皮带减速环节,传动效率更高,同时也压缩了整机的轴向安装尺寸,电机底座预留了标准安装孔位,可直接固定在设备机架的水平安装面上,安装时需要保证电机输出轴与螺杆轴线的同轴度误差控制在0.

  05mm以内,避免运转过程中出现螺杆偏磨、密封件异常磨损的问题。喂料段采用了漏斗式的进料斗设计,斗体内壁做了光滑过渡处理,减少粒料的架桥风险,进料口的位置设置在螺杆输送段的起始端,对应机筒上开设的进料开孔尺寸与料斗下口完全匹配,安装时需要在结合面处加装耐高温密封垫片,避免熔融段的热量向上传导导致料斗内粒料提前软化结块,影响进料稳定性。螺杆部分采用了等距不等深的渐变结构,从进料段到熔融段螺槽深度逐渐减小,配合机筒外部的加热环,可以实现物料从固态颗粒到熔融粘流态的逐步转化,螺杆上设置的多段铜制定位环,一方面可以起到支撑螺杆、减少螺杆运转时径向跳动的作用,另一方面也能辅助密封,减少熔融物料沿着螺杆轴向向驱动端泄漏的风险,

  定位环与机筒内壁的配合间隙控制在0.02-0.03mm,既不会因为间隙过大导致溢料,也不会因为间隙过小造成运转阻力过大、磨损加剧的问题。挤出端的成型模头采用了锥面过渡设计,流道从螺杆末端的大直径逐步收缩到线材成型的孔径,流道内壁做了镜面抛光处理,减少物料流动的阻力,避免出现物料滞留分解的问题,模头通过螺纹与机筒端部连接,拆卸清理十分方便,更换不同孔径的模头就可以生产不同直径规格的长丝产品。从安装边界来看,整机沿螺杆轴向的总长度控制在合理范围内,电机部分的径向尺寸最大,安装时需要在电机周边预留不小于50mm的散热空间,避免电机长时间高负载运转出现过热问题,料斗上方需要预留足够的加料操作空间,方便操作人员补充粒料,

  设备底部的安装平面需要保证平面度误差不超过0.1mm/m,防止设备运转时出现振动移位。设计过程中重点考虑了小型化场景下的使用需求,没有配置冗余的辅助结构,整体结构紧凑,零部件的通用化程度较高,大部分标准件都可以直接从市场采购,后期维护更换成本较低,同时针对熔融段的热量传导问题,在螺杆与电机输出轴的连接位置设置了隔热垫,有效阻隔机筒的热量向电机端传递,保护电机轴承不会因为高温出现润滑脂失效的问题。在实际使用过程中,该结构的挤出压力稳定,出料均匀,生产出的长丝线径公差可以控制在±0.05mm以内,完全满足桌面级3D打印对耗材线径精度的要求,同时因为结构简单,拆装难度低,操作人员只需要经过简单培训就可以完成设备的调试、清理以及易损件更换作业,非常适合小型工坊、科研实验室这类没有专业设备维护团队的使用场景。
