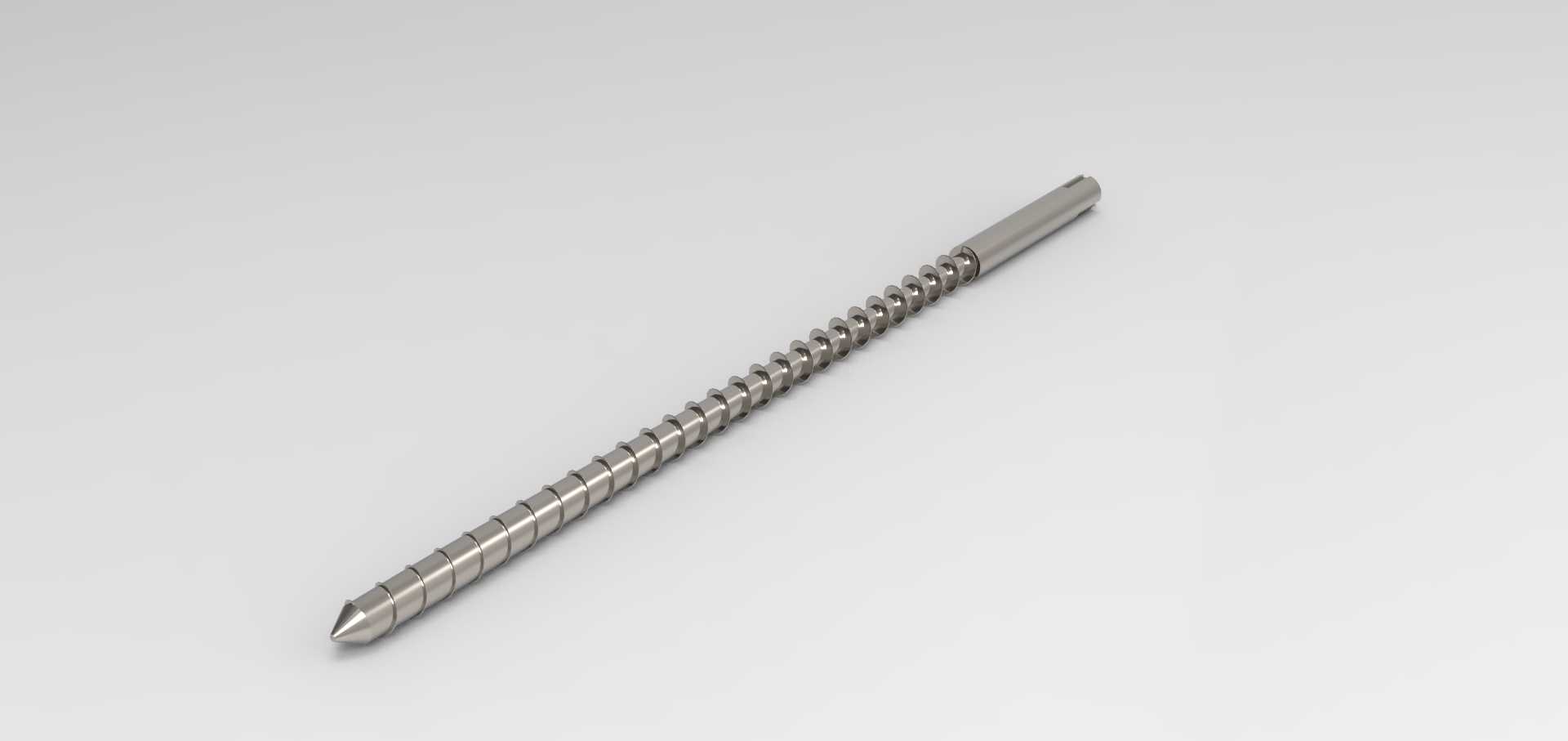

长丝挤出与注塑成型用单螺杆结构

　　在高分子材料成型加工领域，这类单螺杆是长丝挤出生产线、小型注塑成型设备的核心塑化输送部件，日常接触的PET长丝纺制、小型热塑性塑料件注射成型工序里，它的结构合理性直接决定了原料塑化均匀度、出料稳定性以及最终制品的成型质量。做这类螺杆的三维结构设计时，首先要锚定安装边界：螺杆整体为细长轴类结构，尾端设置标准传动连接段，用来和设备减速箱的输出轴配合，连接段的直径公差、键槽尺寸需要匹配对应机型的安装接口，保证传动过程无偏摆，避免螺杆转动时和机筒内壁发生刮蹭。从功能段划分来看，整根螺杆沿轴向分为加料段、压缩段、计量段三个核心功能区，不同区段的螺槽深度、螺距设计各有侧重：靠近尾端连接侧的加料段螺槽深度更大，

　　主要作用是承接从料斗落入的固体塑料颗粒，通过螺杆转动带动物料沿轴向向前输送，这个区段的螺棱侧面需要做小圆弧过渡，避免颗粒卡滞在螺棱与机筒的间隙里，同时保证足够的物料输送效率。中间的压缩段是塑化核心区，螺槽深度沿出料方向逐渐变浅，配合机筒外部的加热圈热量，把输送过来的固体物料逐步压实、熔融，压缩比的设定需要匹配常用加工原料的特性，比如加工普通PP、PE类通用塑料时压缩比控制在2-3区间，加工PET类长丝原料时需要适当调整压缩比，保证物料熔融过程中夹带的空气能顺利从加料段排出，避免最终制品出现气泡、银丝缺陷。最前端的计量段螺槽深度最浅且保持恒定，主要作用是把已经完全熔融的物料进一步均化，稳定输出压力和流量，保证挤出长丝时线径均匀，

　　或者注塑时射胶量稳定，螺杆最前端的锥头结构做了圆滑过渡设计，减少机筒前端的物料滞留，避免长时间受热出现原料降解碳化，影响后续制品质量。实际选型替换时，除了关注螺杆总长、外径与机筒内径的配合间隙（单边间隙通常控制在0.1-0.2mm，间隙过大会造成物料回流、塑化效率下降，间隙过小容易出现热胀抱死故障），还要注意螺棱的表面处理要求，长期加工含玻纤增强原料的工况下，螺棱表面需要做氮化处理或者堆焊耐磨合金，提升部件使用寿命。建模过程中，螺旋扫掠路径的螺距参数需要和各功能段的设计要求一一对应，螺棱的两侧升角要保持一致，避免出现物料输送阻力不均的问题，轴类主体的同轴度公差需要严格控制，因为螺杆长径比偏大，

　　加工和装配时的同轴度误差会直接导致转动时的径向跳动，刮擦机筒内壁造成设备损伤。这类螺杆的工作转速通常根据设备产能设定，长丝挤出工况下转速偏低，保证物料充分塑化均化，小型注塑机用的同结构螺杆在射胶阶段会配合轴向移动动作，所以尾端连接结构还要能承受一定的轴向推力，设计时连接段的台阶处需要做圆角过渡，避免应力集中造成螺杆断裂。很多现场调试时遇到的出料不稳、长丝断丝、注塑件缺胶问题，追根溯源往往和螺杆的区段参数设计不匹配原料特性有关，比如压缩段长度过短会导致物料熔融不充分，计量段长度不足会造成出料压力波动，所以建模时各功能段的长度比例需要结合实际加工工况反复校核，不能直接套用通用参数。
