摩托车发动机传动连杆结构设计

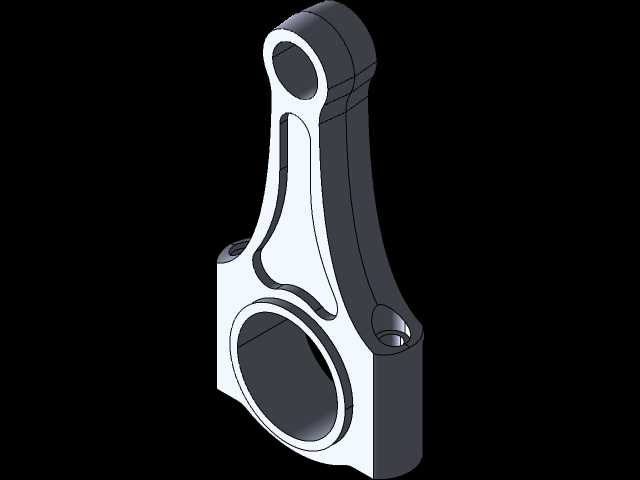

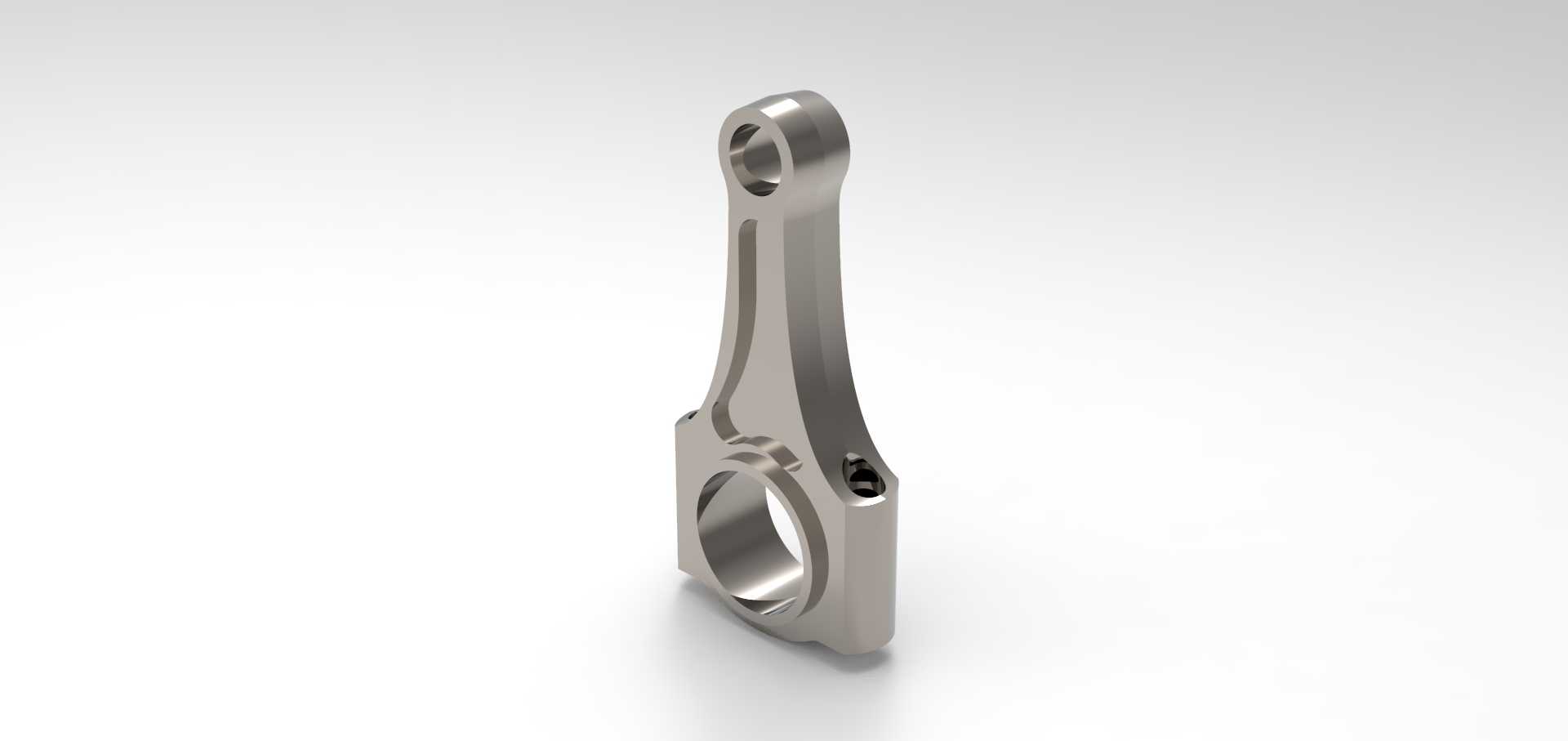

　　在小排量内燃动力设备的动力传输链路里，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，这款适配摩托车动力单元的连杆，日常应用场景覆盖通勤代步摩托、小型越野摩托的单缸发动机内部，直接决定动力转换过程的可靠性与运转平顺性。从实际装机的功能逻辑来看，连杆的小头端通过活塞销与活塞组件铰接，承接活塞在燃烧做功冲程下传递的爆发压力，大头端则拆分连杆盖后与曲轴的曲柄销配合，将活塞的直线往复作用力转化为曲轴的旋转扭矩，最终通过传动系统把动力输出至后轮。做这款构件的结构设计时，首先要平衡的是轻量化与结构强度的矛盾：杆身采用工字形截面设计，既可以在锻造工艺允许的范围内尽可能削减非受力区域的材料重量，降低往复运动惯量带来的振动，

　　又能保证杆身在承受交变拉压载荷、侧向弯曲载荷时的结构刚度，避免高转速工况下杆身出现形变失稳。尺寸边界的设定完全贴合单缸小排量发动机的安装空间：小头端的衬套过盈安装孔内径匹配常用的14mm直径活塞销，孔位加工有润滑油道凹槽，可将曲轴箱飞溅的润滑油引导至活塞销配合面，降低铰接位置的摩擦磨损；大头端的拆分面采用平切口设计，配合两个高强度螺栓实现连杆盖与杆身的紧固，安装后大头孔的内径适配32mm直径的曲柄销，孔壁预留有轴瓦安装位，保证运转时的油膜形成条件。杆身的过渡区域全部采用大圆角平滑过渡，避免应力集中带来的疲劳断裂风险，这也是高转速动力部件设计里的核心细节——毕竟摩托车发动机的常用转速区间普遍在6000-9000rpm，

　　交变载荷的循环频次远高于普通通用动力设备，任何锐角过渡都可能成为长期运转后的疲劳裂纹起点。在安装匹配层面，连杆的大小头中心距严格控制在90mm，这个尺寸直接决定发动机的压缩比与活塞行程参数，一旦尺寸偏差超过0.02mm，就会导致活塞在上止点位置时碰撞气门或者燃烧室顶，引发严重的机械故障；连杆盖与杆身的结合面采用定位套做精准定位，保证拆装后大头孔的圆度公差不超过0.005mm，避免轴瓦出现偏磨。从实际使用的工况适配来看，这款连杆的结构设计可以承受单缸125-150cc排量发动机的最大爆发压力，杆身表面做喷丸强化处理，进一步提升表层金属的抗疲劳强度，日常使用中只要按照保养周期更换合格机油，避免长时间超转速运转，

　　就能满足全生命周期的使用需求。设计过程中还特意优化了杆身的重心位置，让大小头的重量分配更均衡，减少曲轴运转时的平衡配重需求，间接降低曲轴的加工成本与整机运转振动。很多初级建模者做这类连杆结构时，容易忽略润滑油道的位置设计，要么把油道开在受力最大的截面区域削弱结构强度，要么油道角度不对无法有效引导润滑油到达配合面，这款结构里的油道从大头端的轴瓦槽位置斜向贯通至小头衬套位置，全程避开杆身的主受力筋，既保证了润滑通路的顺畅，又不会对杆身的整体强度造成明显影响。另外，连杆大头的螺栓安装孔做了沉头设计，螺栓紧固后头部不会突出杆身表面，避免曲轴高速旋转时螺栓头部碰擦曲轴箱内壁，这个细节在紧凑结构的小排量发动机里尤为重要，因为小排量机型的曲轴箱内部空间非常局促，任何突出的结构都可能引发运动干涉。
