大直径从动链轮传动结构设计

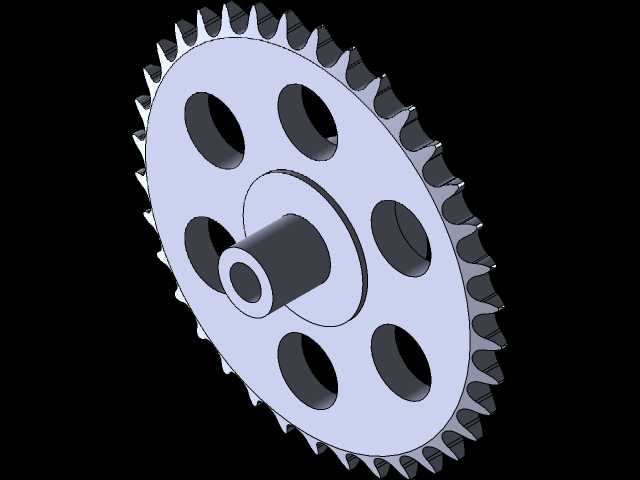

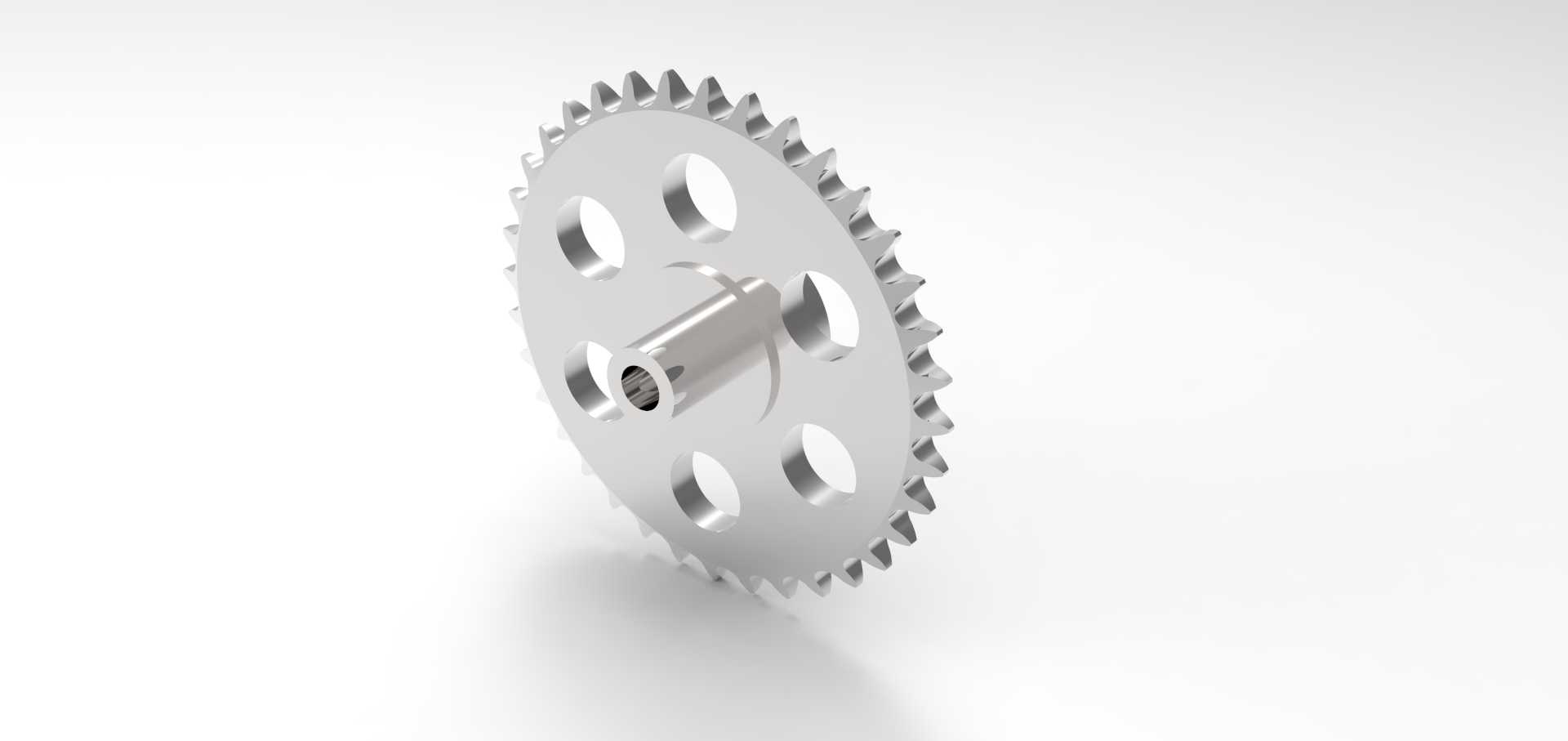

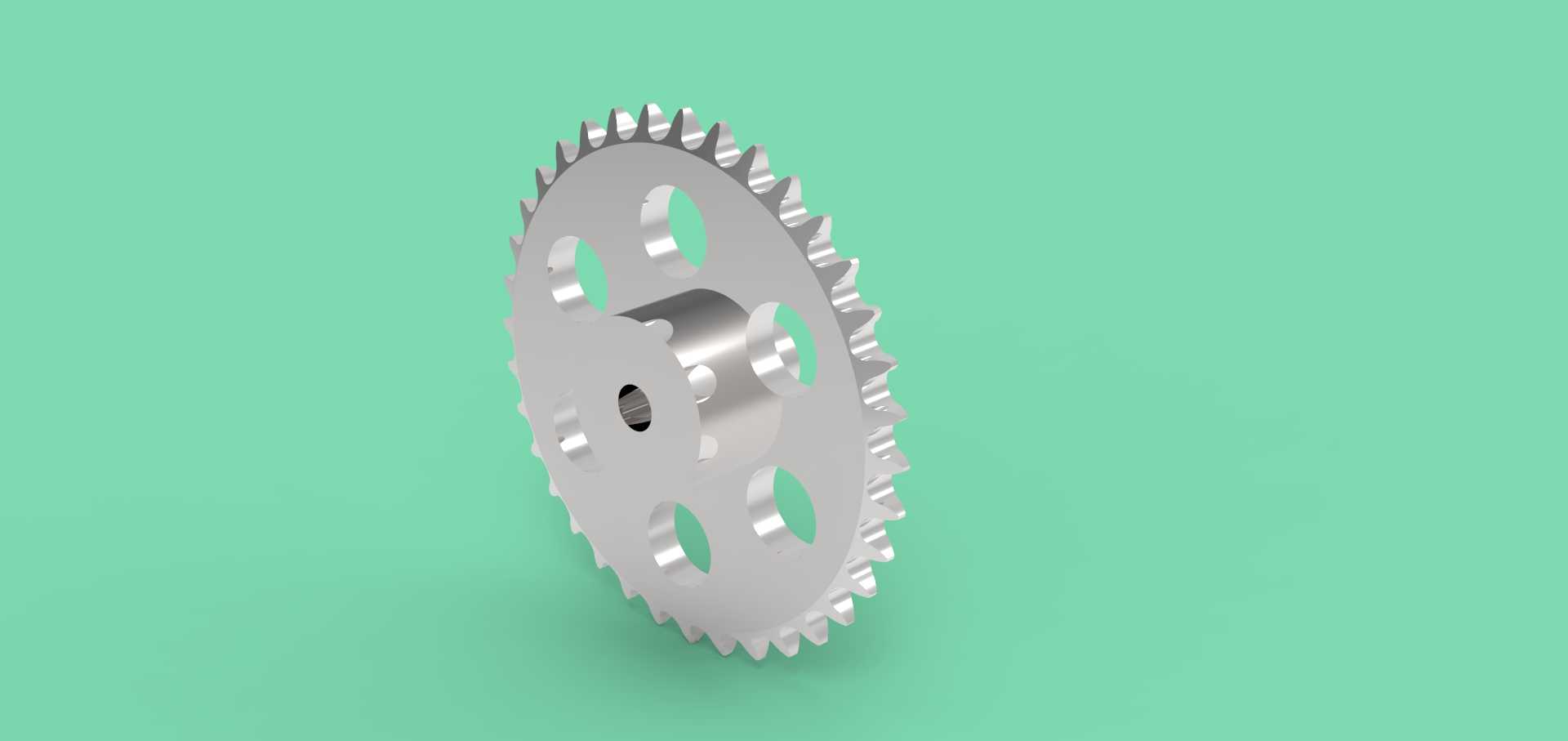

　　在各类链传动设备的从动端布局中，大直径链轮的设计合理性直接决定整套传动系统的运行稳定性与负载承载能力，这类链轮常应用在农业输送设备、轻工包装生产线、物料输送台架以及部分中小型工程机械的从动轴部位，承担着匹配传动比、传递链条扭矩、保障从动轴按设定转速运转的核心作用。不同于主动端链轮紧凑的尺寸设计，从动端大链轮需要兼顾传动比匹配、转动惯量控制、安装便捷性以及长期运行的结构强度，设计过程中需要结合实际安装空间的边界条件反复校核参数。从结构设计逻辑来看，这款链轮采用了辐板式轻量化开孔设计，轮芯部位设置带键槽的轴套安装位，可通过平键与从动轴实现周向固定，避免传动过程中出现轮轴相对滑动；轴套与外圈轮齿之间的辐板上均匀开设六个圆形减重孔，

　　在不削弱整体结构强度的前提下，有效降低了链轮自身重量，减少从动轴转动时的额外惯量负载，同时减重孔也可作为安装维护时的撬动点位，方便现场拆装调整。轮齿部分采用标准短节距滚子链适配齿形，齿廓曲线经过修形处理，能保证链条滚子顺畅啮入啮出，减少啮合过程中的冲击与磨损，即使在中低速重载的运行工况下，也能保持稳定的传动状态，避免出现跳齿、脱链等常见故障。在安装边界的尺寸把控上，设计时需要重点确认几个核心参数：首先是轴套内孔直径与键槽尺寸，必须与配套从动轴的轴径、键槽规格完全匹配，保证装配后同轴度误差控制在允许范围内，避免运转时出现偏摆；其次是链轮的齿顶圆直径需要匹配安装位置的周边防护间隙，防止运转过程中轮齿与周边护罩、机架结构发生剐蹭；

　　另外辐板的厚度、轴套的轴向长度也要结合从动轴的支撑跨距设计，保证链轮安装后不会出现轴向窜动，轮齿中心面与主动链轮的中心面重合度误差控制在链条允许的偏角范围内，避免链条出现偏磨，大幅缩短使用寿命。从实际应用场景出发，这类大直径从动链轮通常不直接连接动力源，而是通过链条承接主动链轮传递的动力，带动从动轴上的辊筒、转轮或者执行机构运转，在输送类设备中，大直径链轮可以在不额外增加减速机构的前提下，实现较低的从动轴输出转速，匹配物料输送的线速度要求；在部分专用设备的传动系统中，这类链轮也可作为张紧轮的配套结构使用，通过调整安装位置实现链条张紧度的调节。设计过程中还需要考虑链轮的受力分布，轮齿根部是应力集中的主要区域，

　　建模时需要对齿根位置做合理的圆角过渡，避免热处理或者长期负载运行时出现裂纹；轴套与辐板的连接位置也设置了平滑的过渡圆弧，减少应力集中点，提升整体结构的抗疲劳性能。另外，链轮的轴向定位结构也做了适配设计，轴套两端可配套轴端挡圈或者锁紧螺母，实现链轮在轴上的轴向固定，避免正反转切换或者负载波动时出现轴向移位。对于现场安装维护而言，辐板上的均匀开孔也方便操作人员使用撬棍调整链轮的周向位置，在装配链条或者调整传动相位时更加便捷，不需要额外制作专用工装。在长期运行的维护层面，这种辐板开孔结构不容易堆积物料碎屑，即使在有粉尘、细小颗粒的生产环境中使用，碎屑也能通过开孔自然掉落，不会卡在辐板位置造成动平衡失效，适合在多粉尘的生产车间、户外作业设备上使用。不同于实心式链轮的笨重结构，这种轻量化辐板设计的大链轮，在同等承载能力下重量可降低百分之三十左右，不仅减少了从动轴的负载，也降低了原材料成本，同时转动惯量的降低也能让设备启停过程更加平稳，减少启停瞬间对链条、轴承的冲击。建模过程中，齿形的绘制需要严格匹配对应链条的节距、滚子直径参数，保证每个齿的齿形角、齿沟圆弧半径都符合传动要求，齿面的粗糙度也需要控制在合理范围，减少链条滚子与齿面的摩擦损耗；轴套内孔的尺寸公差需要按照过渡配合的要求选取，既保证装配时的便捷性，又能避免运行时出现间隙过大的问题。
