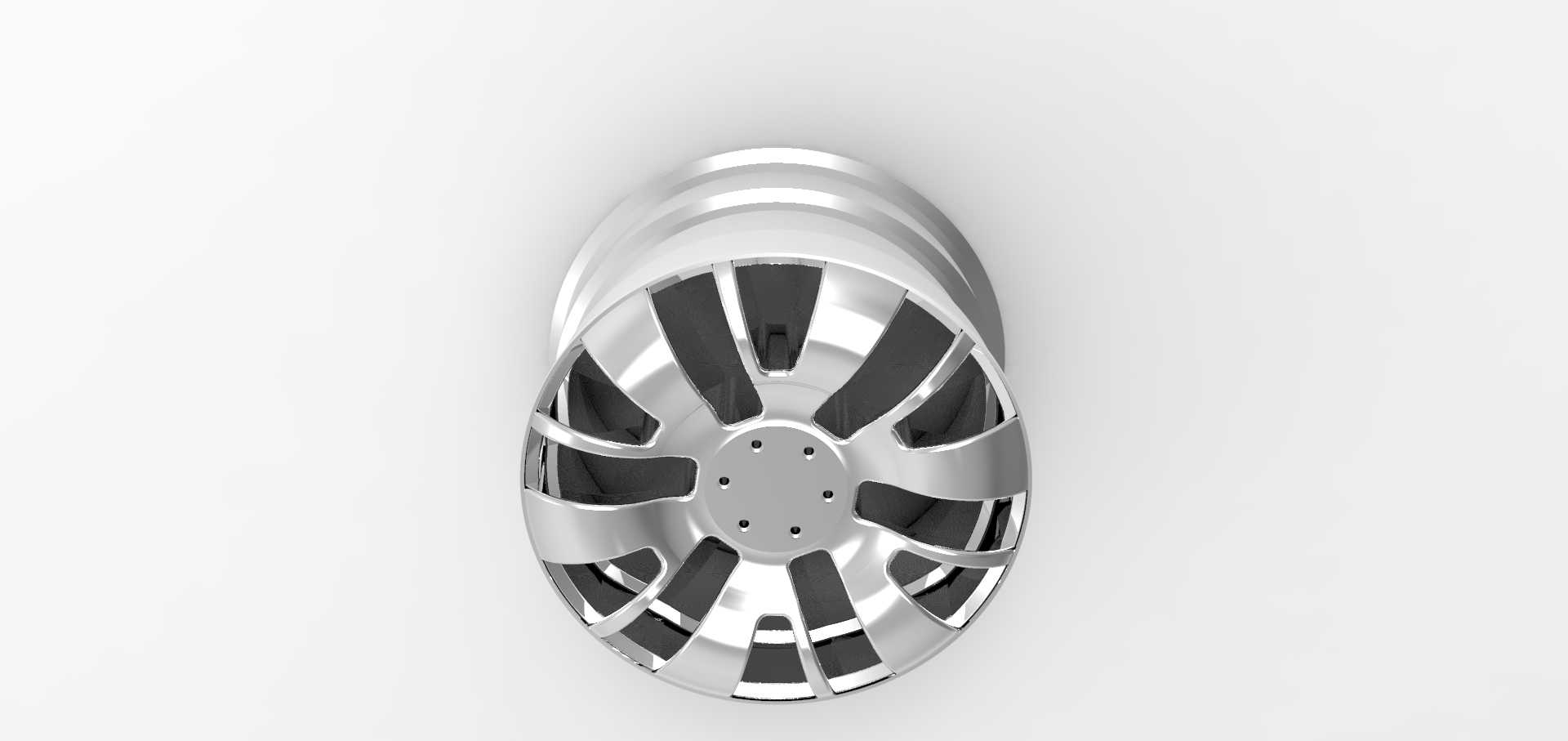

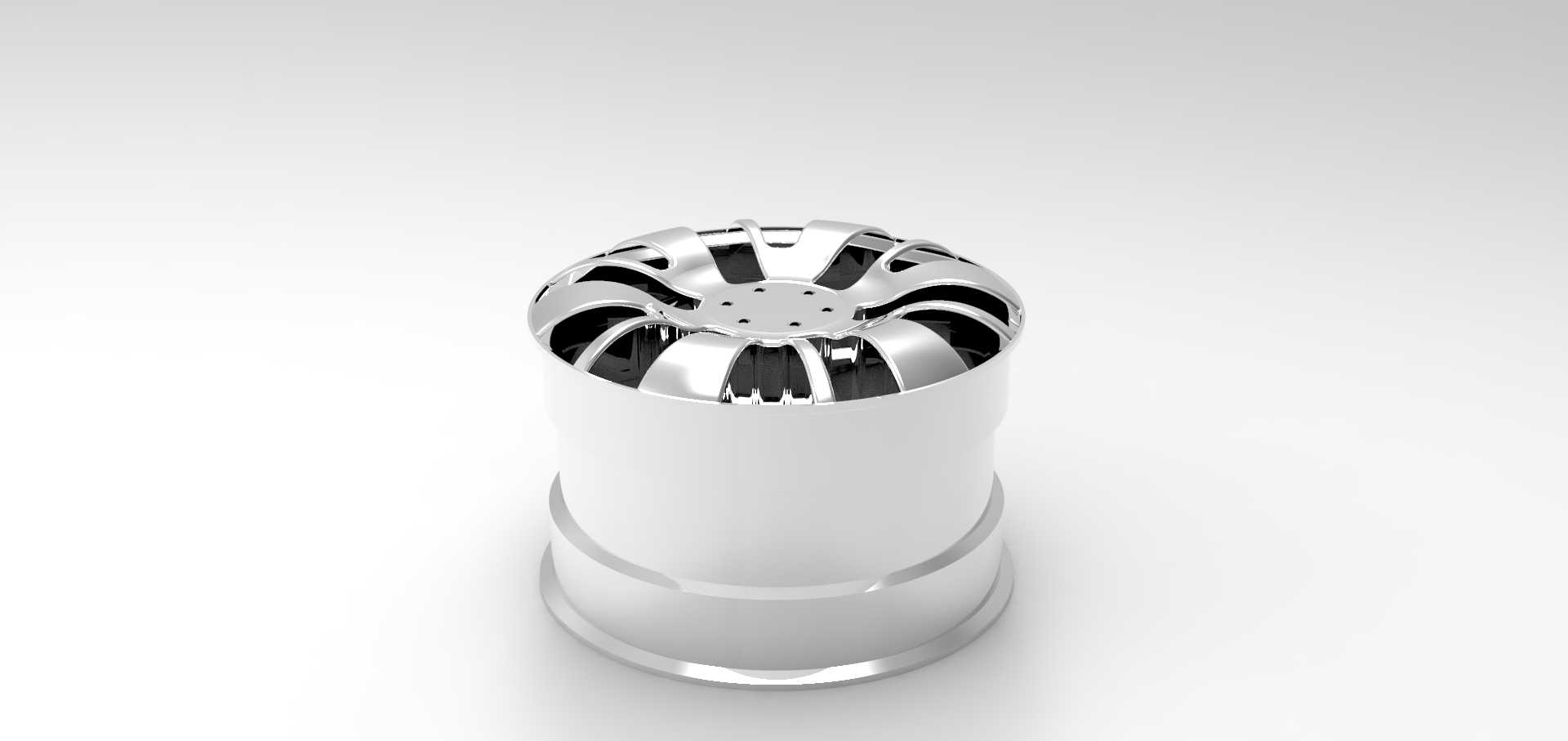

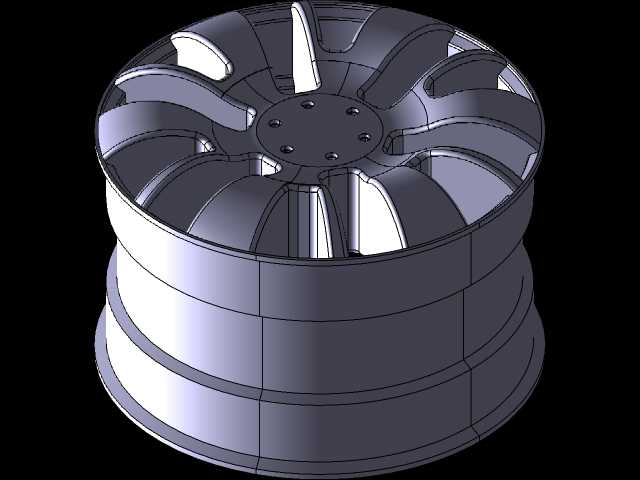

乘用车铝合金轮毂外观结构三维数模

　　该模型还原的是乘用车辆配套的铝合金轮毂结构，作为车辆行走系统的核心承载部件，其直接连接轮胎与车桥半轴，承担整车整备质量、行驶过程中垂向冲击载荷、转向时的横向力矩以及制动、加速工况下的扭矩传递作用，在乘用车、轻型商用车辆的行走系统中应用极为广泛，日常家用轿车、城市SUV、小型MPV等车型的非改装标配轮毂多采用这类结构形式。从结构设计逻辑来看，该轮毂采用多辐条对称式布局，轮辐从中心安装盘位置向外呈放射状延伸至轮辋边缘，这种布局一方面可以均匀分散中心安装位传递来的各类载荷，避免局部应力集中导致的结构失效，另一方面对称式的辐条设计在动平衡调校阶段更容易实现配重平衡，降低高速行驶时的车轮抖动风险。中心安装区域设置有均匀分布的螺栓孔位，

　　孔位的节圆直径、中心定位孔尺寸均按照常规乘用车的轮毂安装接口边界设计，能够匹配对应规格的轮毂轴承单元、制动盘安装面，安装面的平面度设计要求控制在合理公差范围内，保证装配后轮毂与半轴、制动盘的贴合度，避免行驶过程中出现连接松动、制动抖动的问题。轮辋部分采用标准的深槽轮辋结构，轮缘的高度、胎圈座的角度尺寸均适配常规子午线乘用车轮胎，能够保证轮胎安装后的贴合密封性，同时轮辋的内部轮廓预留了气门嘴安装位，也为制动卡钳预留了足够的避让空间，避免转向或者悬架跳动过程中轮毂与卡钳、悬架拉杆发生运动干涉。设计过程中，辐条的造型做了变截面处理，靠近中心安装盘的位置截面厚度更大，向轮辋延伸的过程中厚度逐步收窄，

　　这种变截面设计既可以在保证整体结构强度的前提下降低轮毂自身重量，实现簧下质量的降低，提升车辆的操控响应性与燃油经济性，同时流畅的曲面过渡也能减少行驶过程中的空气阻力，引导气流穿过辐条间隙带走制动系统产生的热量，提升连续制动工况下的制动稳定性。轮毂的表面曲面做了高光质感的造型处理，对应实际生产中的抛光、电镀或者亮面喷涂工艺，这类表面处理除了提升外观质感之外，也能在轮毂表面形成致密的保护层，提升日常使用过程中的抗腐蚀能力，抵御路面积水、融雪盐、砂石剐蹭对轮毂基体的侵蚀。从安装边界来看，该轮毂的偏距、中心孔尺寸、螺栓孔分布参数均对应常规紧凑型家用车的安装规格，在选型匹配时，需要确认对应车型的螺栓孔数、节圆直径、偏距范围与该结构一致，

　　同时要校核最大转向角度下轮辋与翼子板、悬架摆臂的间隙，以及满载工况下悬架压缩到极限位置时轮胎与轮拱内衬的间隙，避免出现运动干涉。这类轮毂结构在建模过程中，需要重点关注轮辐与轮辋连接位置的圆角过渡，这些位置是载荷传递的关键区域，过小的圆角会导致应力集中，在长期交变载荷作用下容易出现疲劳裂纹，因此建模时所有的转角位置都做了合理的圆角处理，匹配实际铸造或者锻造工艺的脱模要求，避免生产过程中出现充型不满、应力集中的问题。同时轮辋的胎圈座位置做了符合行业标准的凸峰设计，能够在轮胎充气后卡紧胎圈，避免车辆急转弯或者胎压异常时轮胎脱圈的风险，提升行驶安全性。
