便携式手动管材压弯成型工装结构

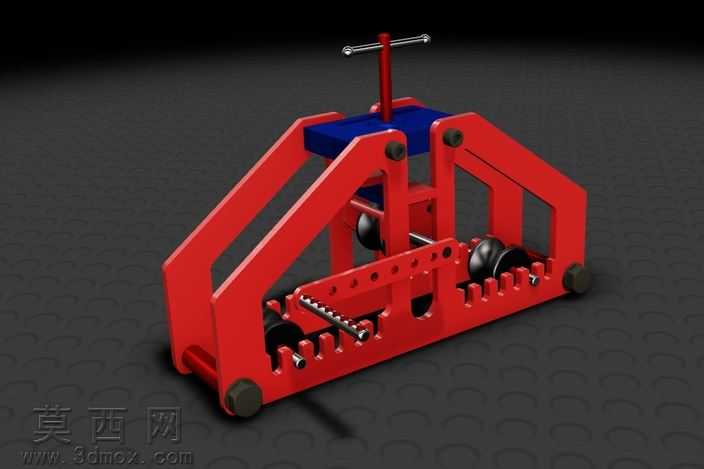

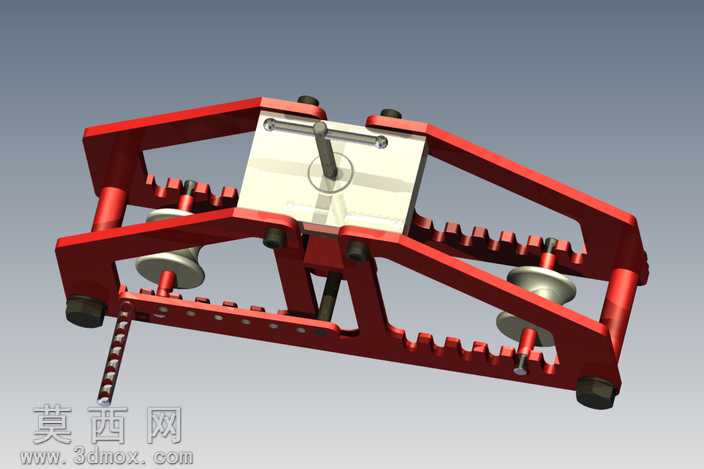

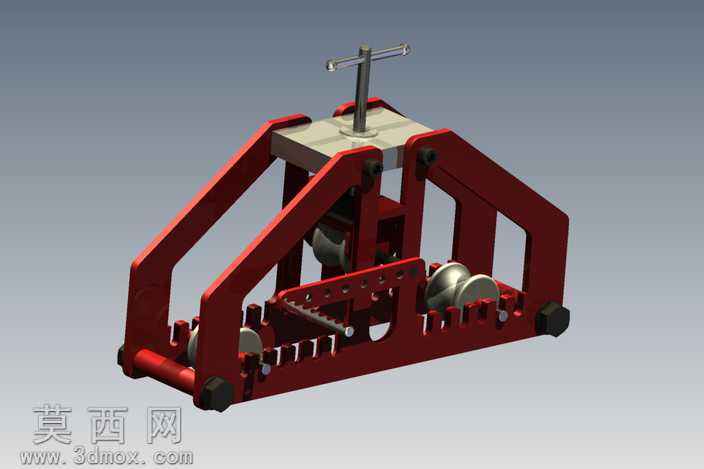

本作品为手动式管材辊压成型工装的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件搭建与装配约束，完整还原了装置的可动结构与装配关系。建模过程中对每一个零件的尺寸进行了合理匹配，从底部的支撑脚轮到顶部的手动调节螺杆，从两侧的对称式支撑臂到中部的多组压辊组件，所有零件均按照实际工装的功能逻辑设置了对应的装配约束，确保活动部件的运动路径符合真实使用逻辑。渲染阶段采用哑光金属材质模拟主体红色机架的喷涂金属质感，为黑色滚轮、调节螺杆赋予了对应的金属光泽与表面粗糙度参数，底部支撑脚轮添加了橡胶材质的哑光漫反射效果，顶部操作手柄设置了金属镀铬的高反光材质属性，通过三点布光方案突出装置的结构层次感，背景采用深色纹理地面衬托主体，让整体渲染效果清晰展现各部件的位置关系与结构特征。结构设计上采用对称式双支撑臂框架作为主体承载结构，顶部设置T型手动调节螺杆用于控制上压辊的下压行程，中部排布多组成型辊轮，配合带齿状定位的调节齿条实现不同管径、不同弯曲弧度的适配，底部设置多组定位槽与可调式侧挡辊，确保管材送进过程中的位置精度，避免压弯过程中管材出现偏移、起皱问题。设计思路围绕便携现场作业需求展开，摒弃了传统弯管设备的动力驱动结构，采用纯手动调节的机械结构实现管材的连续辊压成型，整体框架采用镂空式减重设计，在保证结构强度的前提下降低整体重量，底部加装万向脚轮方便作业现场的转移移动，多组可调节的辊位设计能够适配多种规格的金属管材压弯作业，无需外接动力源即可完成现场管材成型加工，兼顾了实用性与便携性，适合小型加工场景、现场管线安装作业的使用需求。
