雅马哈TRX850摩托车钢管网格车架

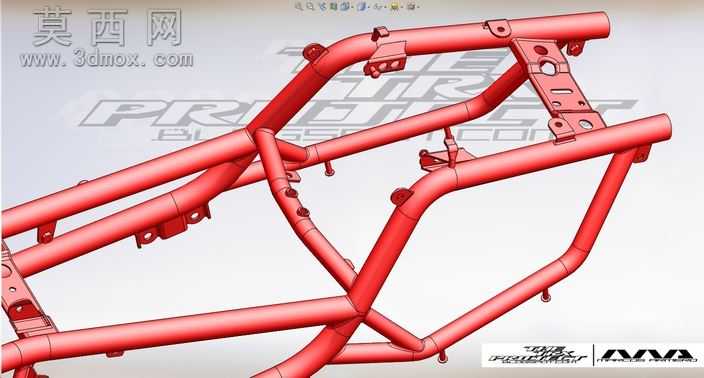

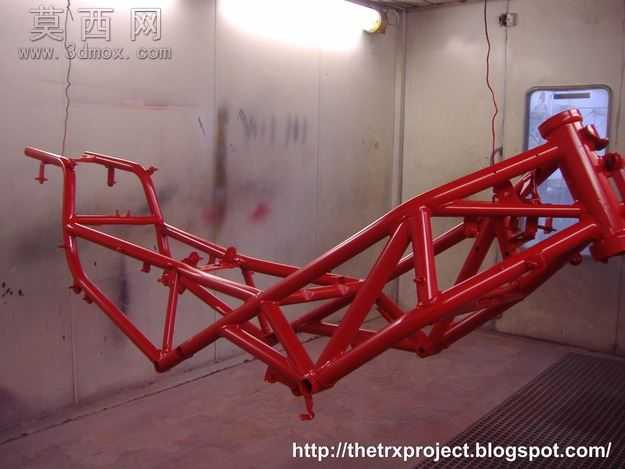

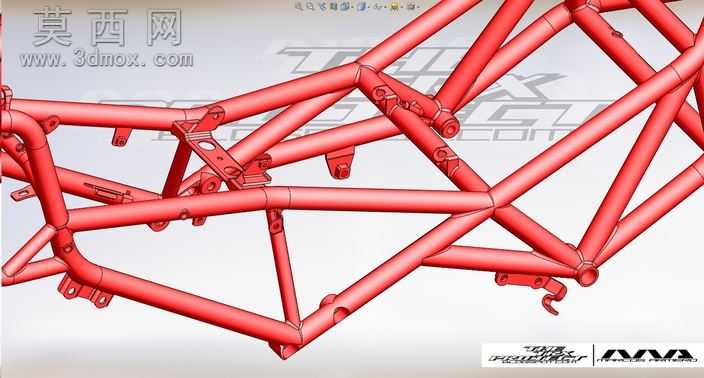

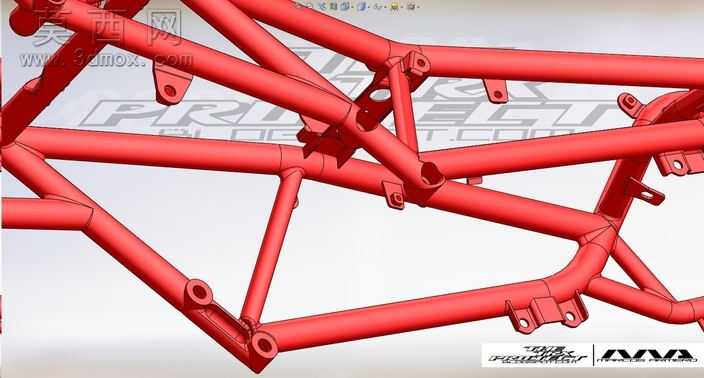

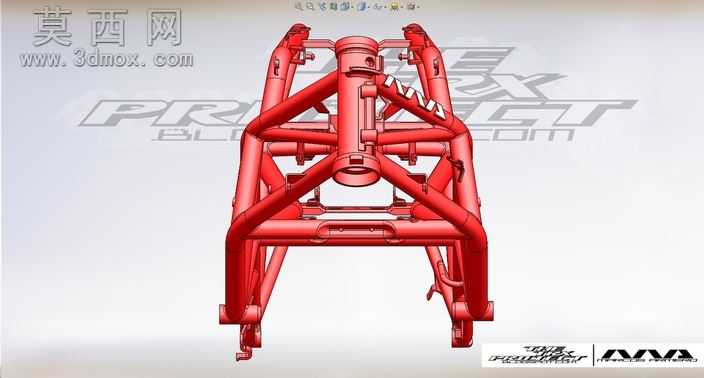

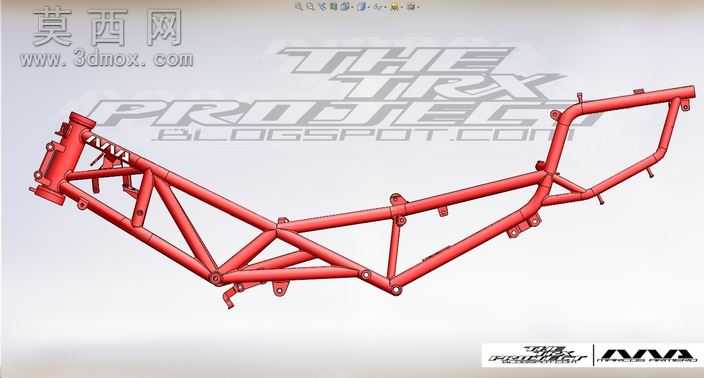

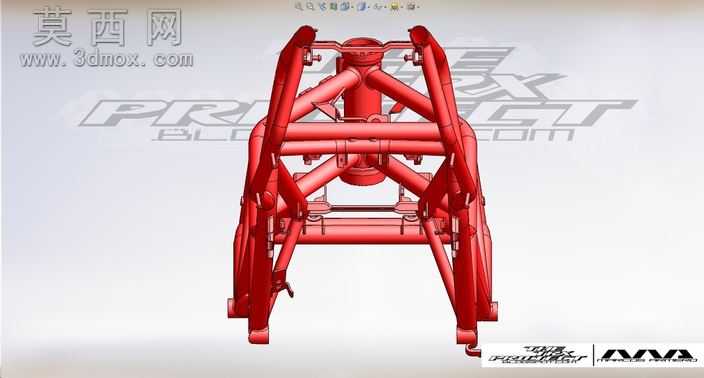

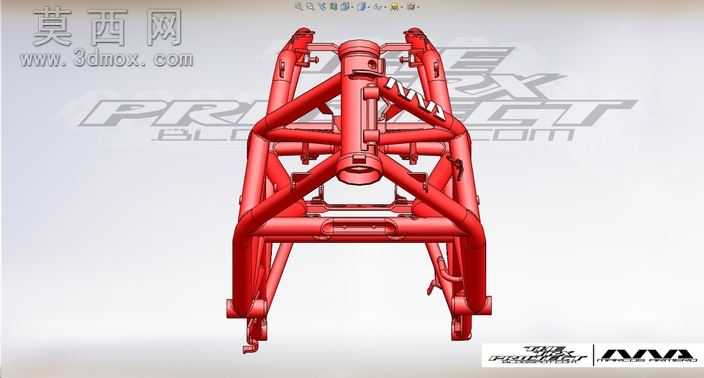

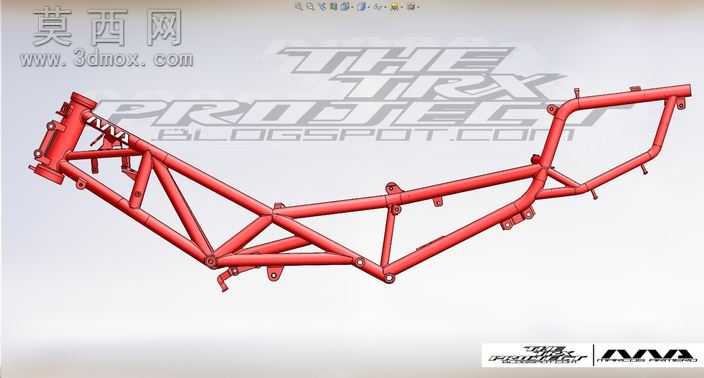

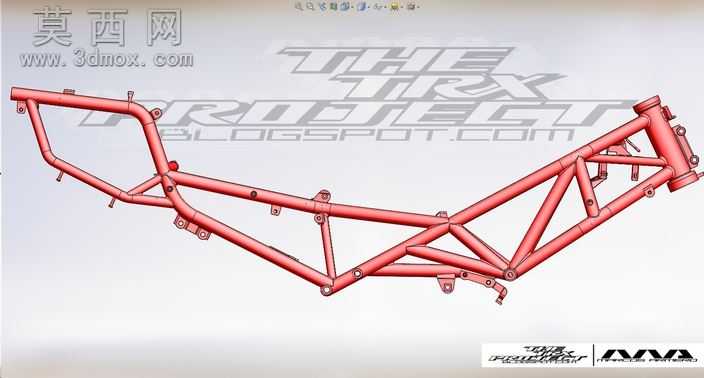

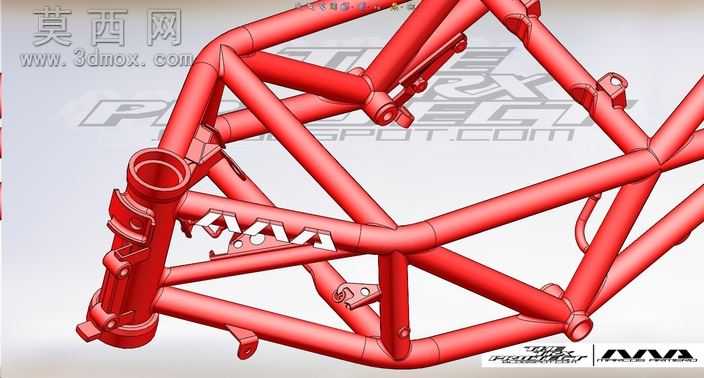

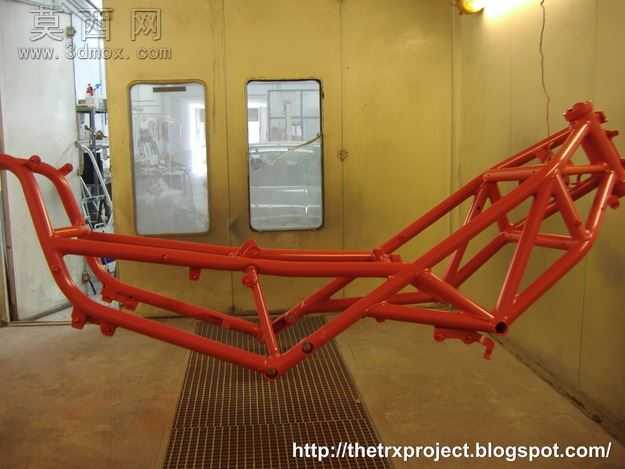

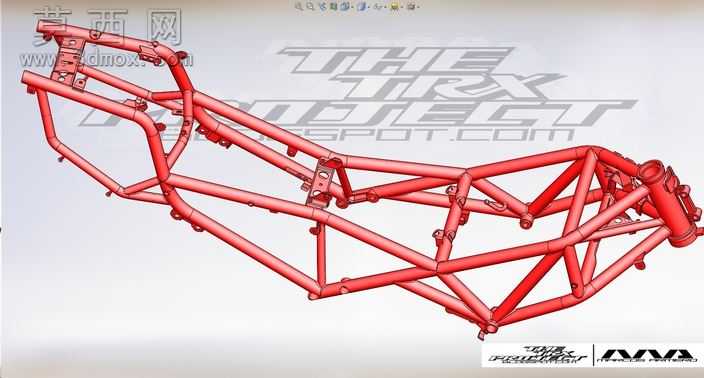

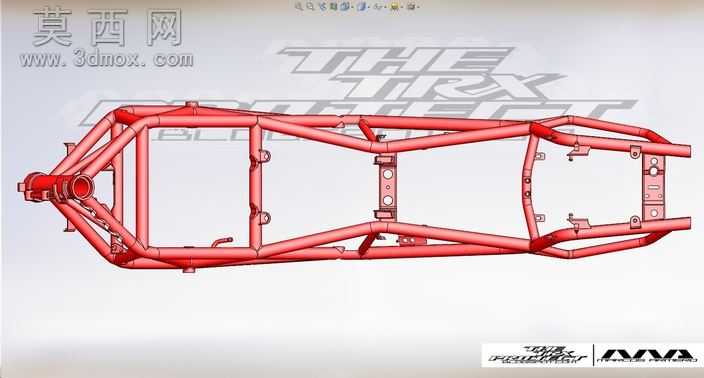

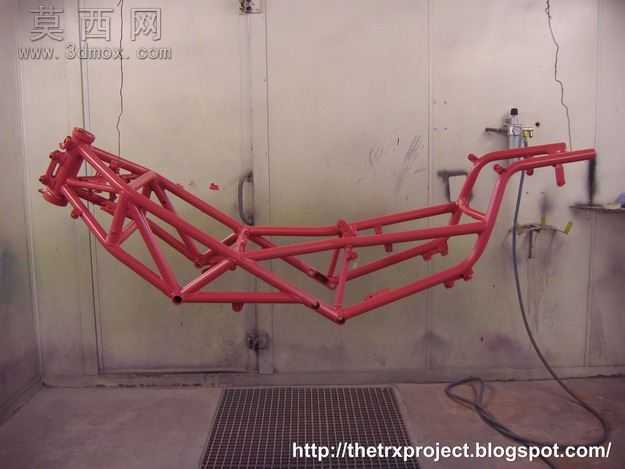

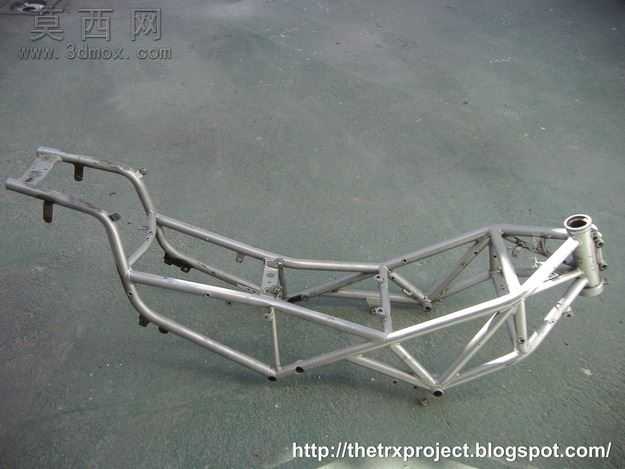

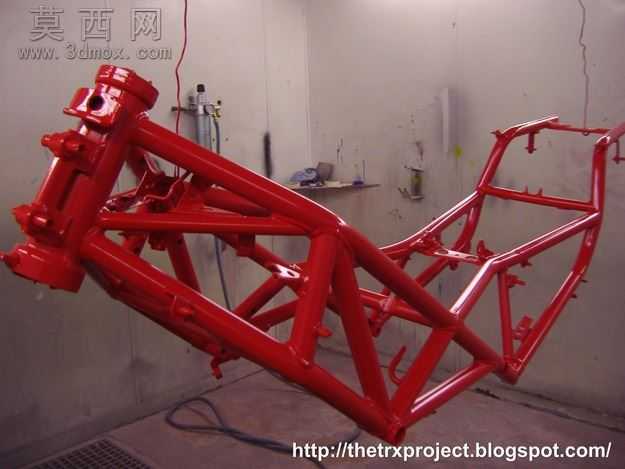

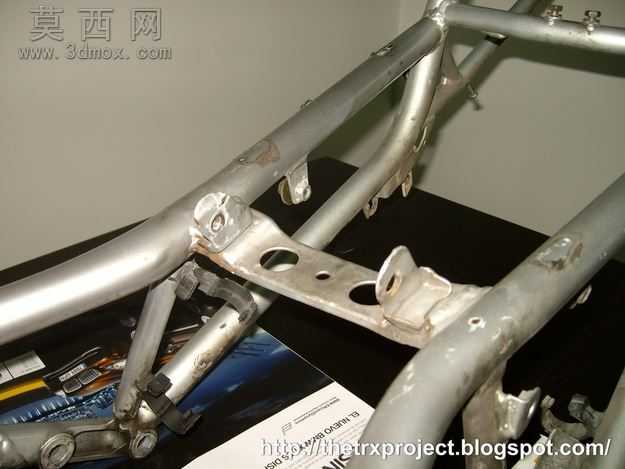

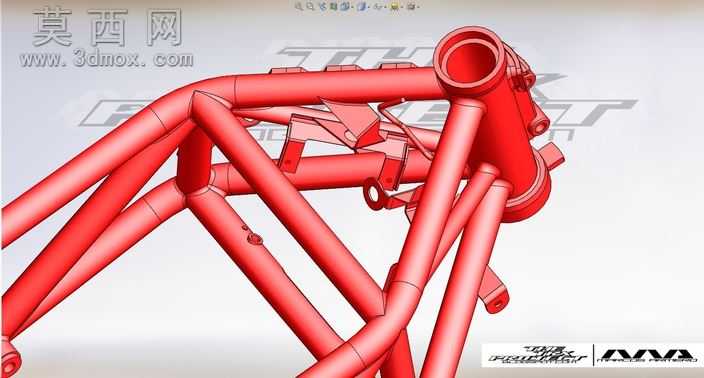

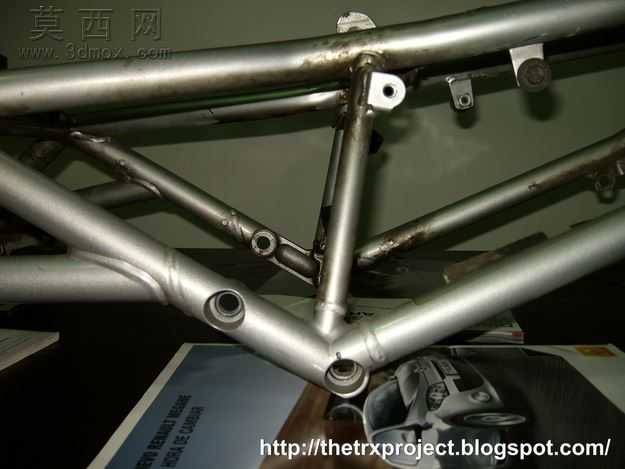

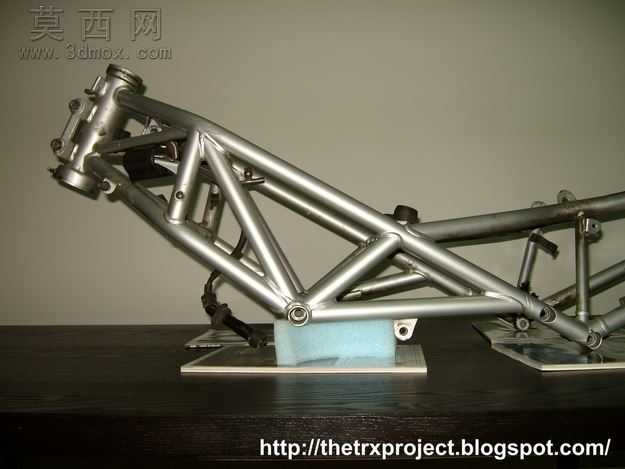

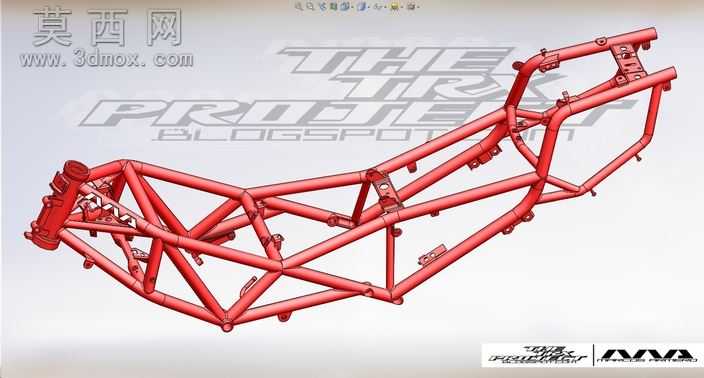

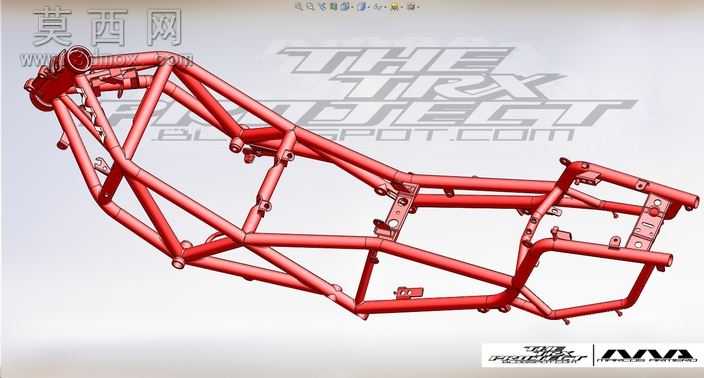

本模型为雅马哈TRX850摩托车的钢管网格框架结构，也就是摩托车核心承载车架，建模过程参考了经典格构式摩托车架的设计逻辑，参考杜卡迪系列格子车架的受力布局特点，针对TRX850车型的动力布局、骑乘几何进行了适配化设计。建模阶段首先梳理了车架的核心受力路径：从车头转向立管位置出发，通过多组不同管径的合金钢管拼接形成空间桁架结构，分别延伸至发动机安装位、后摇臂铰接点、座椅承载区、尾部安装段，每一处管材的交汇节点都做了贴合焊接工艺的圆角过渡处理，还原了实车焊接节点的结构特征。模型完整还原了网格车架的空间拓扑关系，所有管材的弯折角度、交汇位置都经过反复校准，既保证了视觉上的结构美感，也符合摩托车车架的力学传递逻辑：转向过程的冲击力、发动机运转的振动、行驶过程的路面载荷都可以通过交错的钢管网格均匀分散到整个车架结构，避免局部应力集中。材质设置上为车架主体赋予了高亮红色金属漆材质，模拟高性能摩托改装车架常用的粉体涂装效果，金属漆面带有细腻的珠光颗粒，在光照下可以呈现出饱满的色彩层次，管材边缘的高光反射准确还原了圆管曲面的曲率特征，节点位置的焊接痕迹做了细微的质感区分，模拟焊接后打磨再涂装的真实工艺效果。设计过程中重点考量了车架与周边部件的安装适配性：预留了发动机悬挂的安装孔位、转向柱的装配空间、后减震器的连接支座、油箱与覆盖件的安装定位点，所有安装位的孔位大小、支座角度都对应实车的装配尺寸，能够直观展示网格车架“以最少材料实现最高结构刚度”的设计优势，这类桁架式网格车架相比传统板式车架重量更轻、扭转刚度更高，是大排量运动摩托常用的车架结构形式，整个模型完整呈现了钢管网格车架从线条搭建到实体建模、细节完善的全流程设计思路，清晰展现了空间桁架结构在两轮车辆承载系统上的应用逻辑。
