Bajaj脉冲星摩托车制动刹车片结构设计

　　这款制动片适配Bajaj脉冲星系列摩托的前/后制动卡钳安装位，属于盘式制动系统的核心摩擦承压部件，日常使用中直接承担车辆减速、驻车制动的摩擦力输出作用，是摩托行驶安全的核心功能件。从实际装车场景来看，这类单片式制动片需要匹配卡钳的活塞推动行程，背面的钢背结构需要承接卡钳活塞的均匀推力，避免制动时出现偏磨、异响问题，摩擦材料层与钢背的结合面采用了贴合卡钳内腔轮廓的弧面过渡，不会在活塞推压时出现应力集中导致的钢背变形。

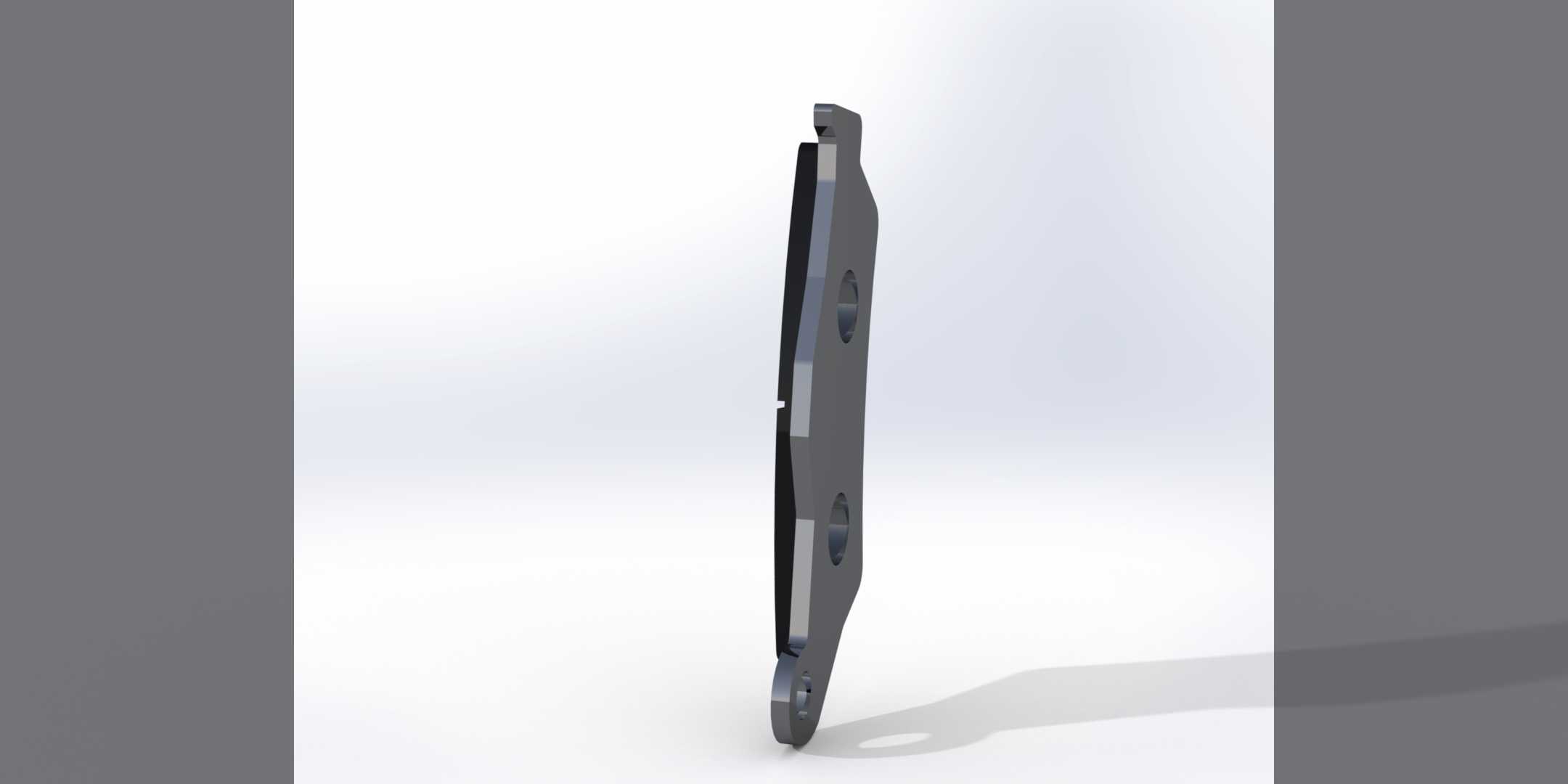

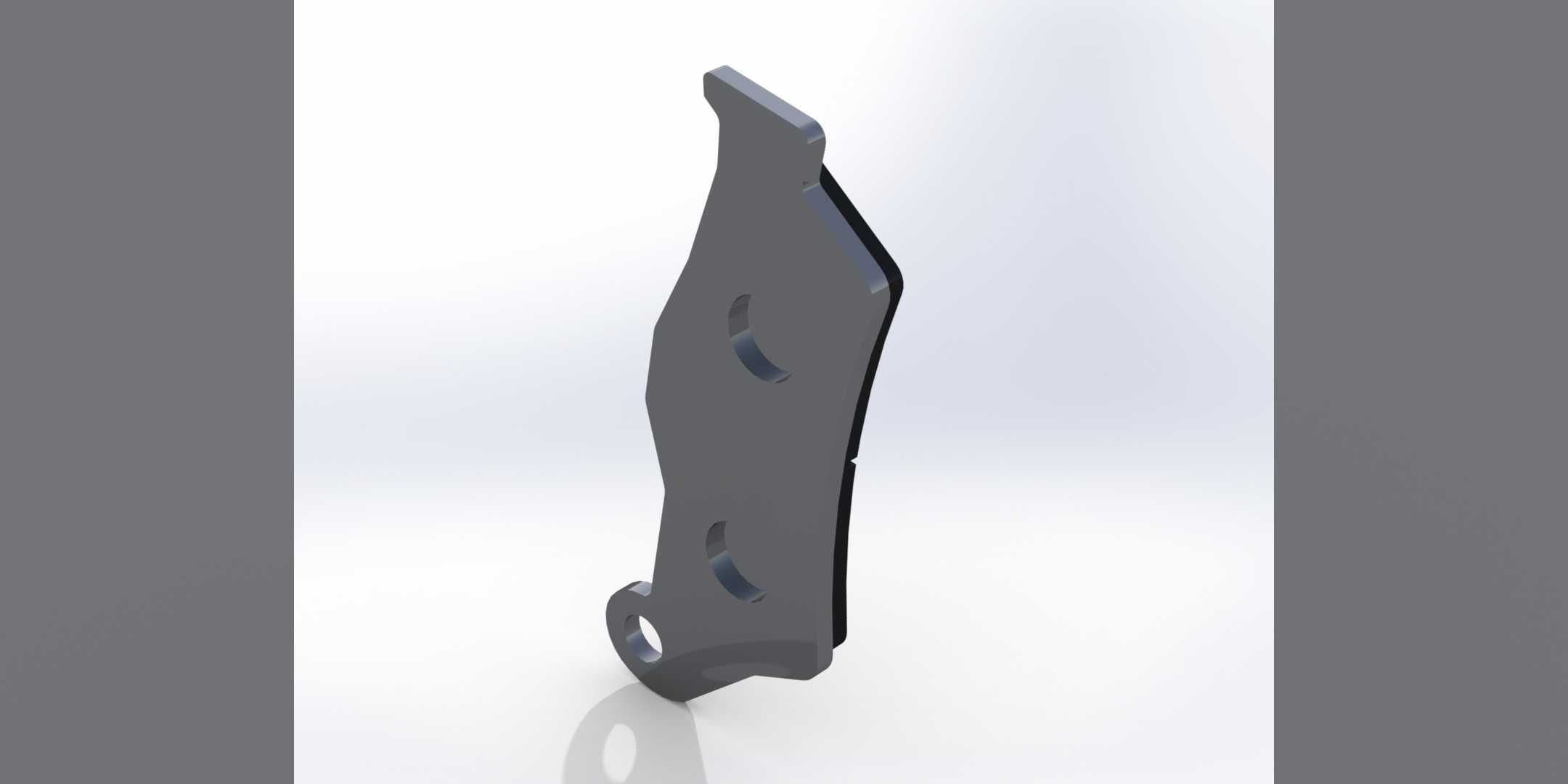

　　设计过程中首先锚定了卡钳的安装边界：钢背下端的安装销孔同轴度公差控制在0.02mm以内，适配原车卡钳的固定销直径，安装后制动片可沿销轴顺畅滑动，不会出现卡滞导致的拖刹问题；钢背整体的轮廓曲线完全避让卡钳内腔的凸起结构，最大外轮廓厚度控制在卡钳允许的磨损极限范围内，摩擦层磨损至钢背警示位时仍不会与刹车盘发生刚性剐蹭。整体外形的异形曲面并非随意设计：上部的两个缺口对应卡钳的防转限位结构，装入卡钳后可限制制动片周向转动，制动时摩擦力可直接通过限位结构传递至卡钳本体，不会让安装销承受额外剪切力；侧面的两个沉孔为摩擦材料的铆接定位位，铆接后摩擦片与钢背的结合强度可满足连续制动的剪切力要求，不会出现高速制动时摩擦片脱落的风险。

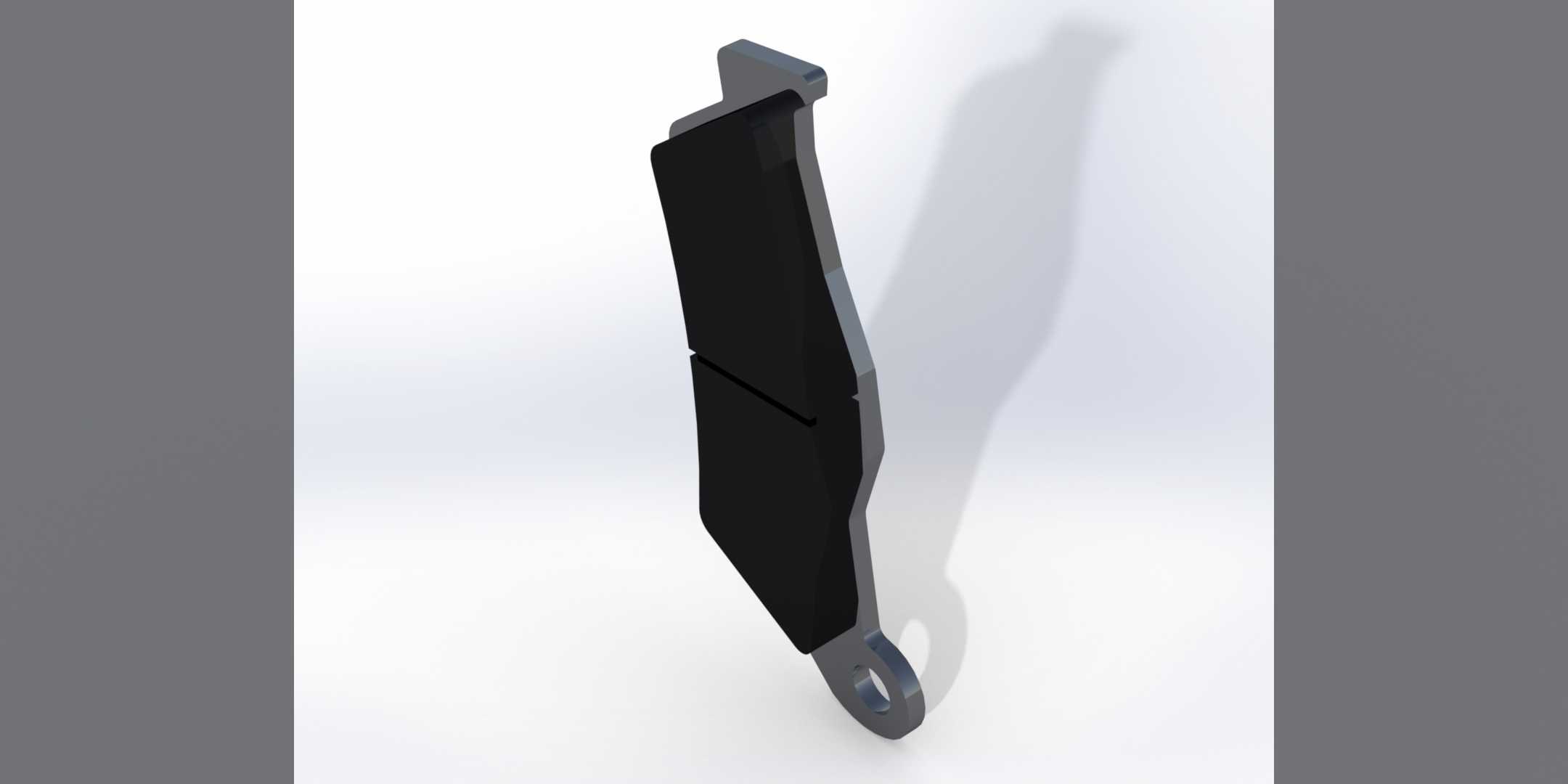

　　从功能特性来看，摩擦面的弧度完全匹配对应刹车盘的工作面曲率，接触面积可达到理论值的95%以上，新片装车后无需长时间磨合即可达到额定制动摩擦力，不会出现初装时制动偏软的问题；钢背边缘做了0.5mm的倒角处理，避免制动片热胀后与卡钳槽出现卡滞，同时也能减少制动过程中尖锐异响的产生。设计时充分考虑了日常使用的工况：摩托行驶过程中制动片会暴露在泥水、沙尘环境中，钢背的非摩擦面做了平整化处理，不会积存泥沙导致滑动卡滞；摩擦层的散热槽（对应模型上的镂空结构）可在连续制动时导出摩擦产生的热量，避免摩擦材料过热导致的热衰减，同时槽道可刮除刹车盘表面附着的泥沙、水膜，雨天或泥泞路面行驶时也能保证稳定的制动摩擦力。

　　安装边界方面，钢背的总长度、宽度尺寸完全适配原车卡钳的内腔尺寸，装入后两侧与卡钳槽的间隙控制在0.1-0.2mm之间，既保证滑动顺畅，又不会出现过大旷量导致的制动撞击异响；安装销孔的位置度严格匹配原车卡钳的销位，替换安装时无需额外打磨修改，可直接对位装入。不同于通用型改装刹车片，这款结构完全针对脉冲星车型的卡钳参数设计，没有多余的冗余结构，整体重量控制在原车件的重量公差范围内，不会增加卡钳的往复运动惯量，制动时卡钳活塞的推动行程与原车设计完全一致，刹车手柄的握感与原车状态保持一致，不会出现制动行程变长或变紧的问题。

　　从结构强度角度，钢背采用等强度设计，受力较大的活塞接触区域厚度保持均匀，非受力区域做了合理的减薄处理，在保证刚性的前提下控制了整体重量，不会因为钢背过薄导致制动时形变，进而出现摩擦面接触不均、制动跑偏的问题。摩擦层与钢背的结合面采用了锯齿状咬合结构（模型中可看到结合面的阶梯过渡），相比平面粘接的结构抗剪切能力提升40%以上，可承受大制动力矩下的撕扯力，满足激烈驾驶时的制动强度要求。日常使用中，当摩擦层磨损至剩余厚度2mm时，钢背的警示凸起会与刹车盘接触发出异响，提醒使用者更换制动片，避免钢背直接摩擦刹车盘导致盘面刮伤。
