在各类回转传动场景中,滚珠轴承是应用覆盖范围最广的支承类部件,从普通民用家电的电机转轴,到工业生产线的输送辊筒、机床主轴的辅助支承,再到中小型动力设备的传动端,都能见到这类结构的身影。不同于滑动轴承依赖油膜形成润滑支承的形式,滚珠轴承通过滚动体将轴与座孔之间的滑动摩擦转化为滚动摩擦,大幅降低运转过程中的摩擦阻力与温升,在中低速、中等载荷的连续运转工况下能保持稳定的支承精度,长期使用的维护成本也更低。

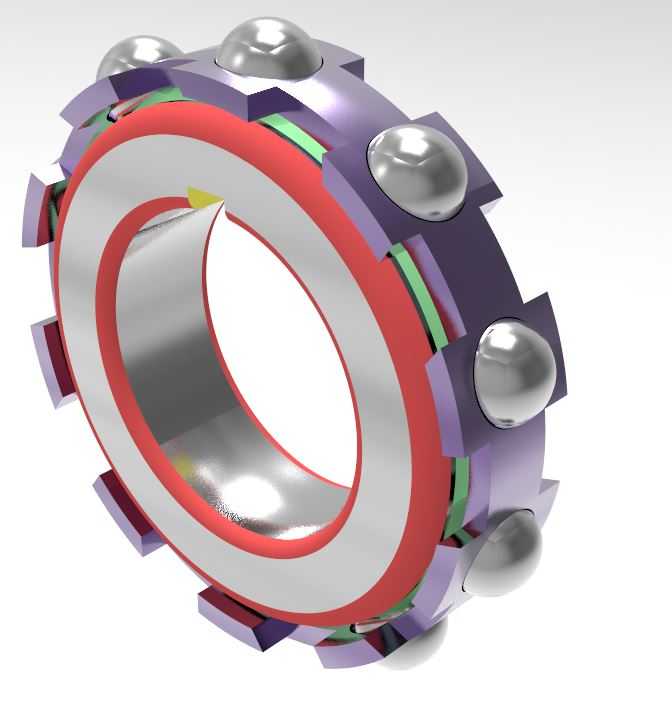

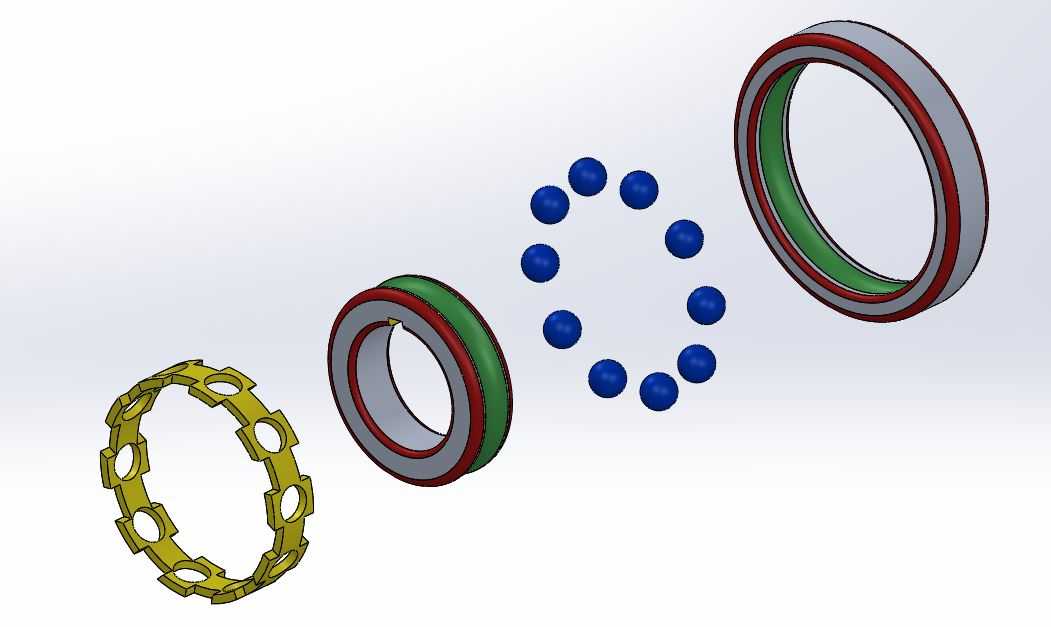

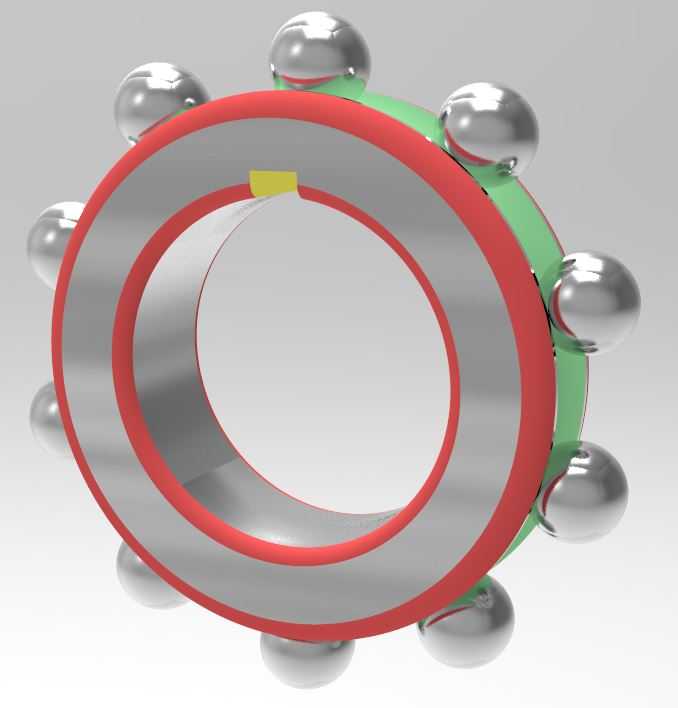

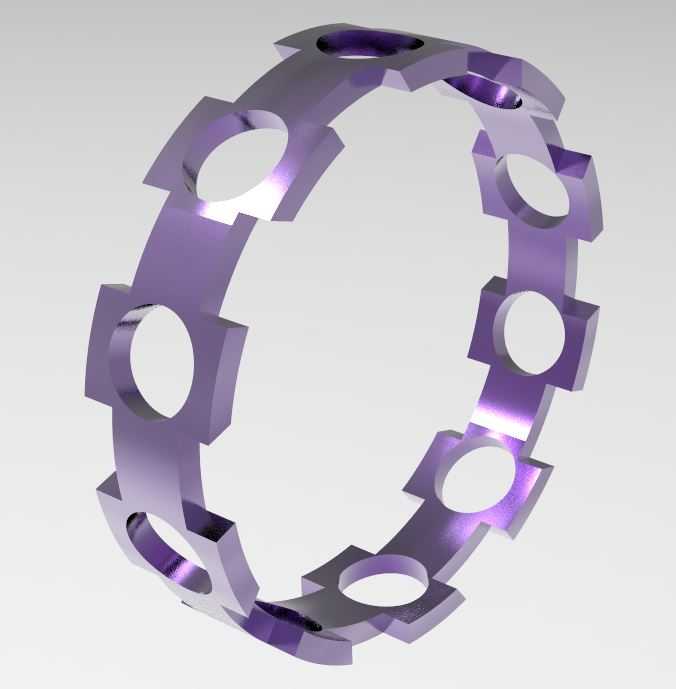

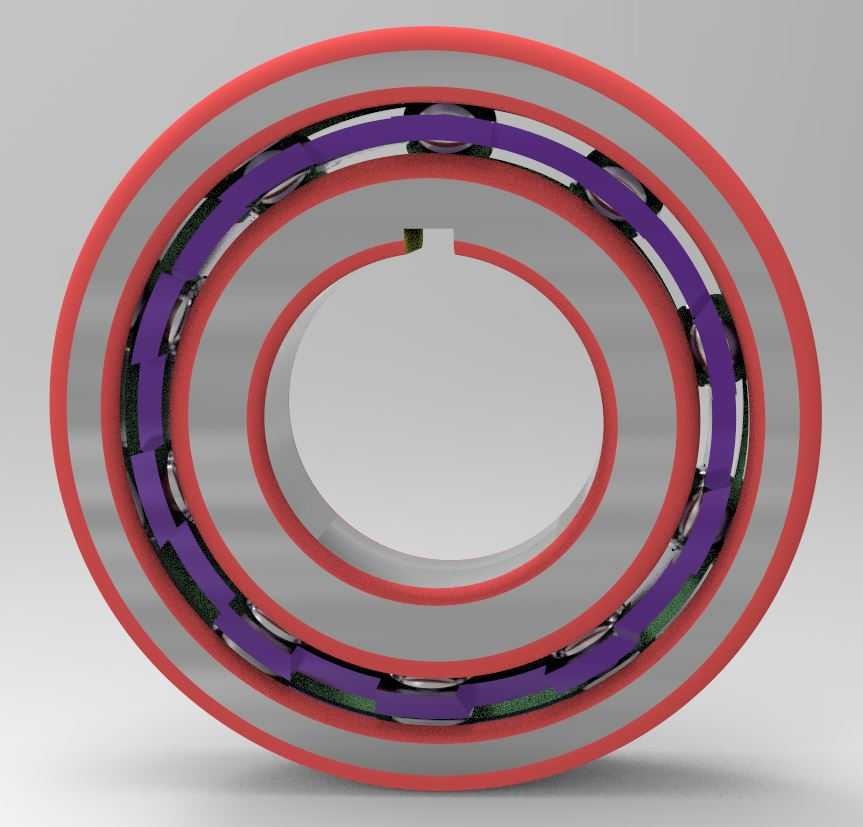

这次的结构设计采用双列滚珠排布形式,相比同尺寸的单列滚珠轴承,双列结构能同时承受更大的径向载荷与部分双向轴向载荷,适合转轴存在少量窜动、或者载荷方向存在小幅波动的安装场景。设计时首先确定了轴承的内外圈滚道曲率,滚道的圆弧半径略大于滚珠直径,保证滚珠在滚道内既有足够的接触面积分散载荷,又不会因为卡滞导致运转阻力上升;两列滚珠之间设置了一体式保持架,保持架的兜孔采用间隙配合设计,每个兜孔对应一颗滚珠,既可以分隔相邻滚珠避免直接接触产生额外摩擦,又能引导滚珠在滚道内均匀排布,防止高速运转时滚珠出现扎堆偏载的问题。

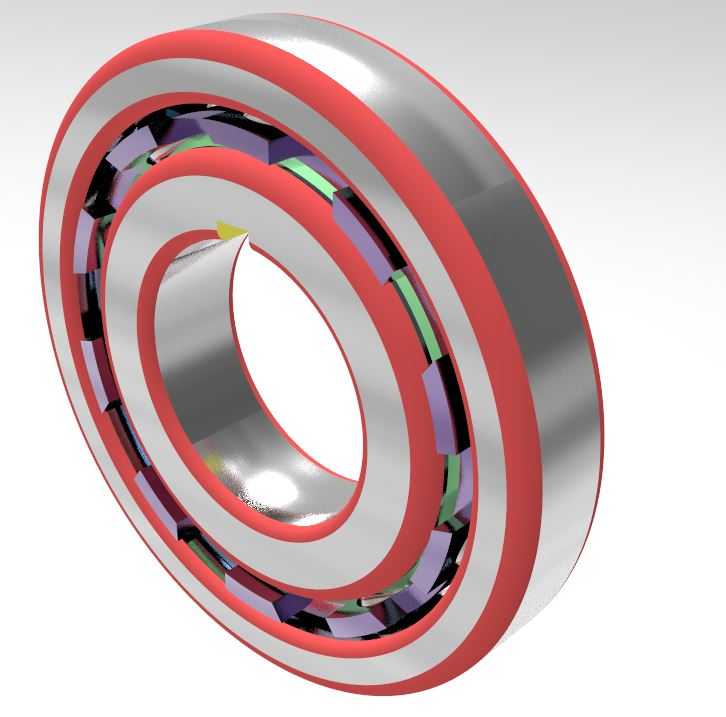

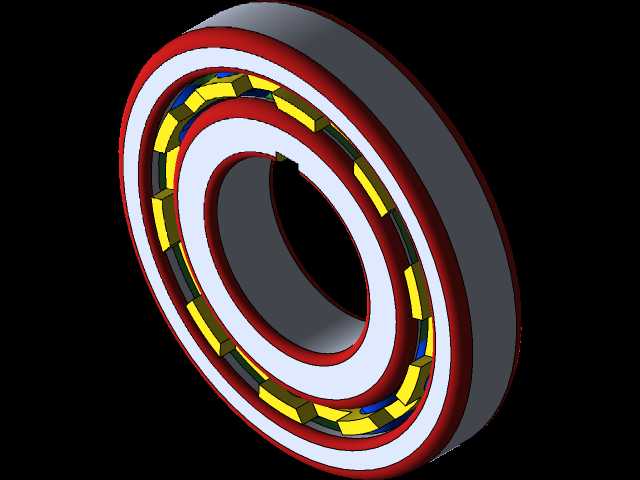

轴承的两侧设置了接触式橡胶密封环,密封环的外圈嵌入轴承外圈的密封槽内,内圈唇边与轴承内圈的密封挡边过盈贴合,这种结构可以阻挡外部环境中的粉尘、切削液、水汽进入轴承内部的滚道区域,同时避免轴承内部填充的润滑脂向外泄漏,在粉尘较多的生产车间、或者存在少量喷淋的加工设备上使用时,不需要额外加装外置密封结构,能简化安装部位的整体结构设计。

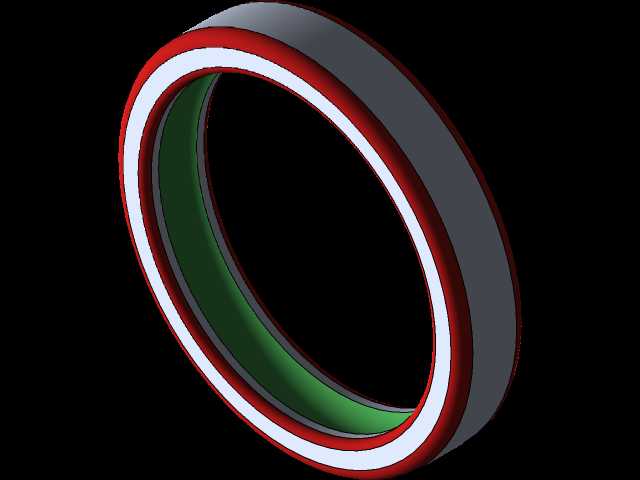

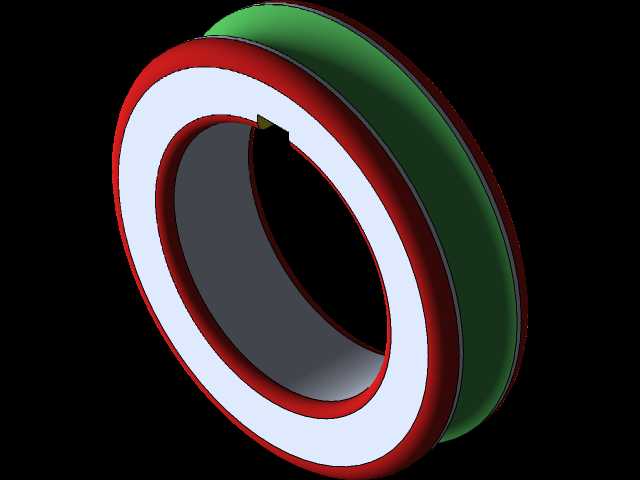

从安装边界来看,设计时严格控制了轴承的外径、内径与宽度尺寸的公差带,内圈与转轴的配合采用基孔制过渡配合,保证内圈能随转轴同步回转,不会出现相对打滑磨损内圈配合面;外圈与安装座孔的配合采用基轴制间隙配合,方便装配时的压装操作,同时允许轴承在受热膨胀时存在微小的轴向窜动空间,避免运转温升导致的轴承内部卡滞。轴承的两端面设计有平整的安装定位面,装配时可以通过轴肩与座孔挡边实现轴向定位,不需要额外加装定位套或者锁紧螺母,能缩短转轴方向的安装尺寸占用,适合安装空间比较紧凑的传动结构。

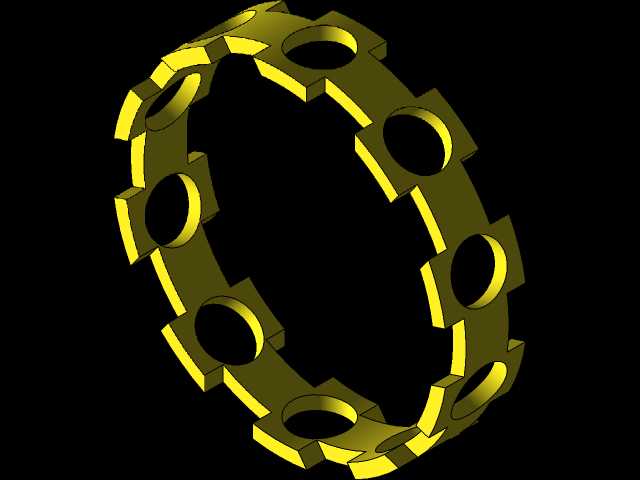

在细节处理上,滚道表面与滚珠表面都做了圆滑过渡处理,没有尖锐的棱角,避免热处理后出现应力集中导致的滚道剥落问题;保持架采用轻量化的镂空设计,在保证结构强度的前提下降低了轴承自身的转动惯量,启动瞬间的阻力更小,也能减少高速运转时保持架的自身振动。密封环的唇边做了倒角处理,装配时不会被内圈挡边的锐边划伤,长期运转后唇边的磨损量也更小,能有效延长密封结构的使用寿命。
实际选型应用时,这类双列密封滚珠轴承适合转速不超过每分钟三千转、径向载荷为主伴随少量轴向载荷的工况,比如中小型输送带的托辊支承、小型齿轮箱的输入输出轴支承、农用机械的回转轮轴支承等场景,不需要频繁补充润滑脂,安装后可以长时间保持稳定的运转状态,相比开式轴承能适应更复杂的外部工作环境,也能降低日常维护的工作量。建模过程中对每个配合面的尺寸都做了参数化关联,调整内径、外径或者宽度参数时,滚道、保持架、密封环的尺寸能同步更新,方便后续根据不同的安装需求快速调整出对应规格的轴承结构,不需要重新从零开始绘制每个零件。
