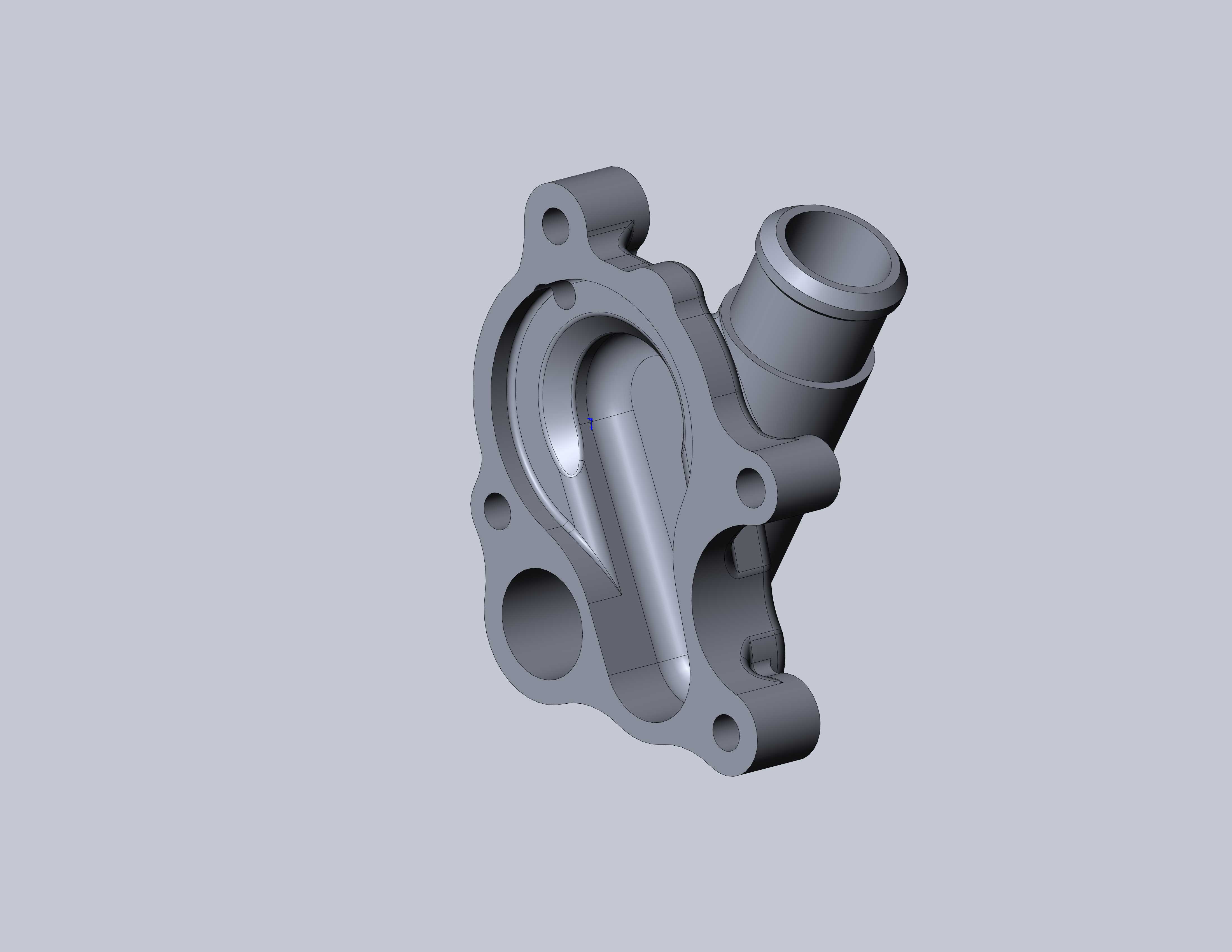

适配CR500机型的改装冷却水泵泵盖结构

　　在越野摩托、小型通用动力机组的冷却回路里，水泵泵盖是决定冷却液流道走向、密封可靠性的核心承压零件，这款适配CR500机型的改装泵盖，针对原厂部件在高负荷工况下的流道阻力偏大、安装位适配性不足的问题做了定向优化，完全可以覆盖场地竞技、长途穿越、重载作业等不同使用场景的冷却需求。从实际装车的适配边界来看，这款泵盖的安装孔位完全匹配CR500机型原厂曲轴箱侧的对应接口，周向分布的四个安装孔采用等距公差控制，孔位同轴度误差控制在0.05mm以内，安装时不需要额外打磨箱体接合面，配合常规的耐油密封垫就能实现端面密封，不会出现冷却液渗漏的问题；侧向伸出的出水接口采用标准外径设计，能够直接适配原厂规格的橡胶冷却水管，

　　不需要额外更换管路或者加装变径接头，降低改装的适配成本。从功能设计的角度出发，这款泵盖的内腔流道做了顺滑的圆弧过渡处理，没有原厂铸件常见的直角凸台、流道毛刺等结构缺陷，冷却液在泵腔内部的流动阻力可以降低15%左右，在发动机持续高转速运转时，冷却液循环效率更高，能够有效避免缸头局部过热导致的动力衰减、密封件老化加速等问题。泵盖的主体壁厚根据不同位置的承压需求做了差异化设计，端面密封区域的壁厚比原厂件增加1.2mm，能够承受冷却回路内部最高0.2MPa的工作压力，在低温环境下冷却液膨胀、系统压力升高时，不会出现泵盖变形、端面密封失效的问题；出水接口的根部做了环形加强筋结构，即使在安装水管时过度掰动接口，也不会出现根部断裂的故障，

　　耐用性比原厂薄壁铸件有明显提升。在实际维修改装场景中，这款泵盖可以直接替换原厂损坏的同规格部件，也可以作为动力升级后的冷却系统强化配件使用，安装时只需要按照对角顺序拧紧固定螺栓，扭矩控制在8-10N·m即可，不需要额外的加工工序。泵盖的接合面平面度经过精加工处理，表面粗糙度达到Ra1.6级别，即使不额外涂抹密封胶，配合合格的密封垫也能实现可靠密封，减少维修时的密封胶残留清理工作量。从结构细节来看，泵盖预留的叶轮腔空间完全匹配CR500原厂水泵叶轮的转动轨迹，不会出现叶轮蹭到泵盖内壁的问题，同时流道的截面面积比原厂设计增大8%，在水泵转速不变的前提下，冷却液的循环流量可以提升10%左右，对于改装了大排量缸体、压缩比提升的动力方案来说，

　　能够提供更充足的冷却冗余，避免持续高负荷下的水温过高问题。安装定位方面，泵盖上的定位凸台尺寸和原厂箱体的定位凹槽完全匹配，安装时可以快速实现对位，不会出现孔位错位导致的安装应力，长期使用过程中也不会因为振动导致固定螺栓松动。针对越野场景下的泥沙飞溅、石子磕碰问题，泵盖的外侧边角都做了圆角过渡处理，没有尖锐的应力集中点，即使受到轻微的外力磕碰，也不会出现裂纹，相比原厂的直角结构抗冲击能力更强。在日常维护过程中，这款泵盖的外表面没有多余的凹槽结构，冲洗附着的泥沙时非常方便，不会出现泥沙堆积在边角位置导致的长期腐蚀问题。
