贝特利亚2500毫安时圆柱电芯结构设计

　　在便携电子设备、小型储能模组、手持检测仪器的供电方案选型阶段，圆柱电芯的结构适配性是结构工程师需要优先核对的核心要素，本次完成结构建模的2500毫安时贝特利亚圆柱电芯，正是面向小空间高能量密度供电场景开发的标准化储能部件。从实际应用场景来看，这类圆柱电芯广泛适配于强光手电、便携测量仪器、小型户外储能电源组、家用数码产品备用电源、低功耗物联网传感节点供电模块等场景，这类场景普遍对供电单元的径向占用空间、轴向安装长度有严格限制，同时要求电芯外壳具备足够的结构强度，能够承受日常携带过程中的轻微磕碰、挤压，避免外壳变形引发内部短路风险。

　　设计过程中首先锚定了圆柱电芯的通用安装边界，整体采用标准圆柱卷绕结构外壳，外壳选用镀镍钢材质，兼顾结构刚性与焊接便利性，正极采用凸起式盖帽结构，盖帽与壳体之间设置绝缘密封垫圈，既保证正极与负极壳体的电气绝缘，也能在电芯内部出现异常气压时实现泄压防护，避免电芯发生爆裂风险。负极直接采用壳体端面作为导电接触面，端面平整度控制在0.05mm以内，保证与电池弹片、镍片焊接时的接触可靠性，降低接触电阻带来的功率损耗。

　　从功能特性角度来看，这款2500毫安时容量的电芯，在常规1C放电工况下能够稳定输出额定电压，满足中小功率便携设备的持续供电需求，电芯外壳的红色绝缘涂层并非单纯的外观标识，涂层本身具备耐摩擦、耐普通有机溶剂腐蚀的特性，能够避免电芯在组装成电池组的过程中，相邻电芯外壳之间出现意外导通引发短路，同时涂层的厚度控制在0.03mm以内，不会额外占用电池组的组装空间，保证成组时的空间利用率。

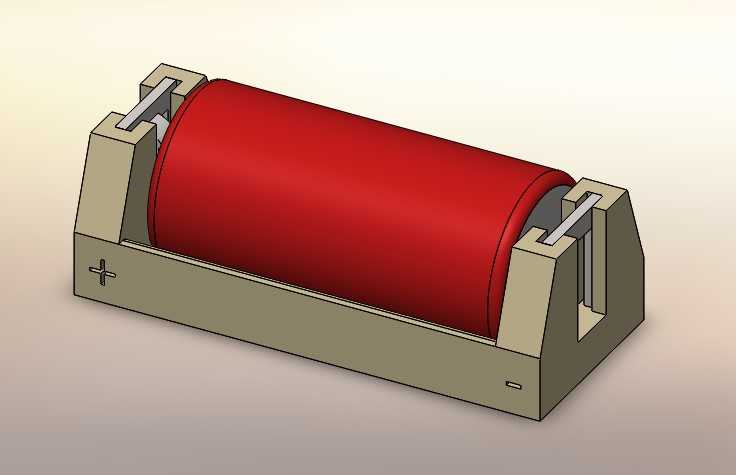

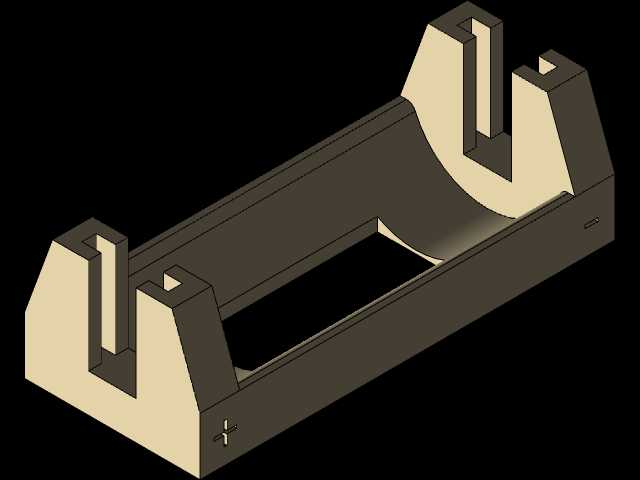

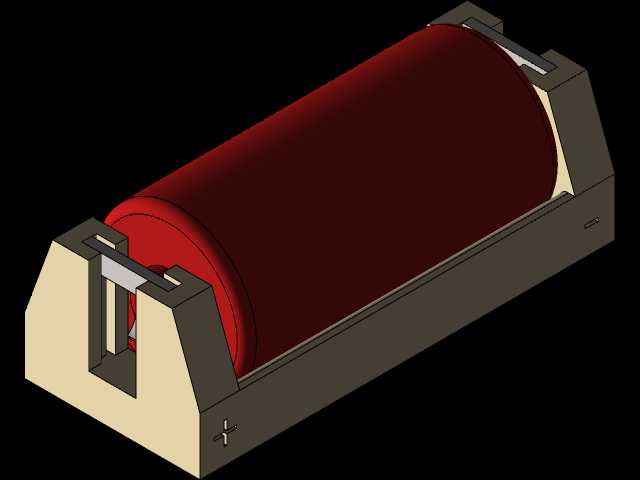

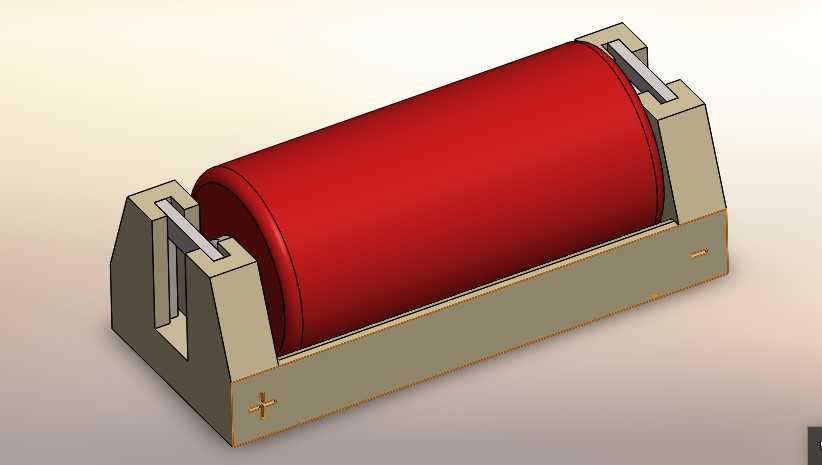

　　在建模过程中，特意还原了电芯正极盖帽的多层结构细节，包括泄压阀、密封圈、导电连接片的装配关系，这些细节并非冗余设计，在做电池组的结构仿真时，盖帽部分的凸起高度直接决定了电池支架的避让槽深度，如果建模时忽略这部分尺寸，后续开模生产电池支架时就会出现电芯装配不到位、支架压伤盖帽的问题。电芯的圆柱面做了连续曲面处理，没有多余的凸起或凹槽，能够适配市面上通用的圆柱电芯固定支架、镍片焊接工装，不需要额外开发定制化的固定配件，降低下游客户的组装成本。

　　安装边界方面，这款电芯的径向尺寸完全符合常规18650圆柱电芯的通用规格，轴向长度也控制在标准范围内，能够直接替换同规格的其他品牌圆柱电芯，不需要对原有设备的电池仓结构做任何修改，在做电池包成组设计时，可以直接沿用成熟的串并联支架方案，搭配常规的点焊机即可完成镍片连接，适配绝大多数消费类电子、小型储能设备的电池仓设计要求。在手持设备的结构设计中，这类圆柱电芯的圆柱形外壳本身就具备不错的抗形变能力，相比软包电芯，不需要额外设计刚性支撑仓体，能够进一步压缩设备的整体重量与体积，这也是很多手持检测设备、强光手电优先选用圆柱电芯的核心原因。

　　建模时还特意考虑了电芯的公差配合要求，外壳的直径公差控制在±0.02mm，保证装入电池仓时不会出现过松晃荡或者过紧无法装配的问题，正极盖帽的凸起高度公差控制在±0.1mm，保证与电池仓正极触点的接触压力处于合理区间，既不会因为压力过大压坏盖帽结构，也不会因为压力过小出现接触不良、供电断续的问题。负极端面的圆角处理也做了还原，避免装配时锐边刮伤电池仓内的绝缘层，引发短路隐患。
