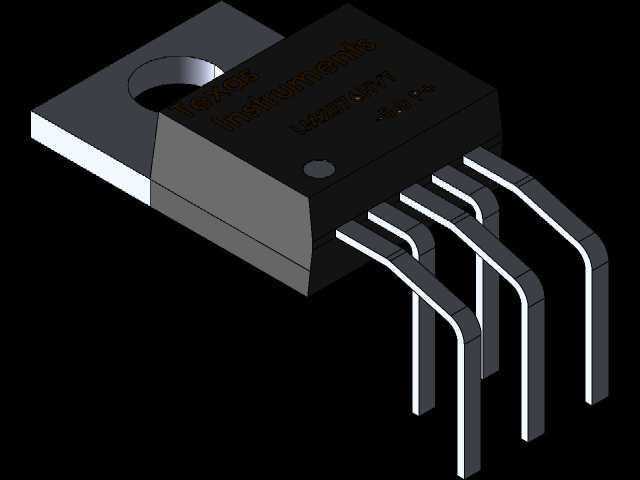

TO-220封装直插五引脚功率半导体器件

在各类工业控制板卡、消费类电源、电机驱动回路的PCB设计环节，直插式功率半导体器件是板上功率回路的核心承载元件，本次呈现的五引脚TO-220封装器件，是目前中小功率段电力电子回路里应用占比极高的一类元件形态。从实际选型应用的场景来看，这类封装的器件常被用作线性稳压器、DC-DC转换芯片、低压大电流MOS管、半桥驱动集成芯片的承载封装，覆盖1A到10A区间的电流承载需求，适配12V、24V、48V等常见工业供电母线的电压等级，在开关电源次级整流、伺服驱动器桥臂、小型变频器预充回路、家电主控板功率输出级都能见到同封装元件的身影。

从结构设计的逻辑来看，这类封装的外形设计完全服务于散热与安装可靠性的核心需求，上部带安装孔的金属散热片是整个封装的结构基准，安装孔的孔径适配M3规格的标准螺丝，可直接将器件锁附在铝制散热片、机箱金属壳体或者PCB预留的散热铜皮上，安装孔中心到器件本体背面的距离、到引脚根部的尺寸都严格遵循行业通用的安装公差要求，设计选型时无需额外调整安装孔位，可直接适配现有标准封装的焊盘与散热结构。器件的塑封本体采用耐高温的环氧塑封料，包裹内部的半导体晶圆与引线框架，隔绝外界水汽、粉尘对晶圆的侵蚀，同时塑封料的绝缘特性可避免散热片与其他带电结构接触造成短路，设计时塑封本体的边缘到安装孔的距离预留了足够的绝缘爬电距离，满足AC220V回路的安规间距要求。

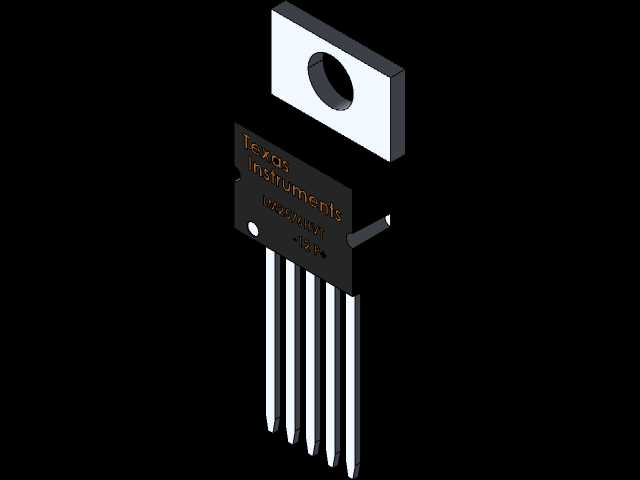

引脚部分采用五引脚直插排布，引脚间距为标准2.54mm，可直接适配通用面包板、万能板以及量产PCB的标准焊盘，引脚长度预留了波峰焊所需的插装余量，插装后引脚伸出PCB背面的长度符合常规波峰焊的工艺要求，无需额外剪脚即可满足生产工艺标准。引脚材质为铜基镀锡结构，既保证足够的载流能力，也具备良好的可焊性，大电流引脚的宽度比信号引脚更宽，可降低引脚自身的导通电阻，减少大电流工况下的引脚发热。从安装边界来看，这类器件在PCB上布局时，散热片一侧需要预留至少3mm的间隙用于放置绝缘垫片或者导热硅脂层，引脚外侧需要预留1mm以上的走线避让空间，避免焊盘与周边走线过近造成焊接连锡。

在实际建模过程中，这类元件的建模重点在于安装尺寸的精准还原，散热片的厚度、安装孔的位置度、引脚的共面度都是需要重点控制的公差项，若引脚共面度偏差超过0.1mm，就会在波峰焊时出现虚焊、引脚浮起的问题；若安装孔位置偏差超过0.2mm，就会出现器件无法顺利锁附到散热片上的装配问题。建模时需要区分金属散热片、塑封本体、金属引脚三个不同的结构部分，分别赋予对应的材质属性，方便后续做整机热仿真时赋予不同的导热系数参数，也能在装配干涉检查时准确识别不同结构的边界。这类封装的器件在做板级布局时，通常会将散热面朝向机箱外侧或者风道方向，利用流动空气带走散热片上的热量，建模时还原准确的外形尺寸也能帮助结构工程师提前评估风道遮挡情况，避免器件本体阻挡散热风道造成周边元件温度超标。

从实际使用的功能特性来看，这类封装的器件可通过加装不同尺寸的散热片来适配不同的功耗场景，不加装散热片时自然对流下的耗散功率约为1-2W，加装标准20*20*10mm铝散热片后耗散功率可提升至10-15W，可覆盖绝大多数中小功率场景的散热需求，设计选型时可根据实际回路的功耗计算结果选择对应规格的散热片，无需更换器件封装，大幅提升了板卡设计的通用性。同时这种直插封装的器件相比贴片封装具备更高的机械强度，在存在振动的工业设备场景下，焊点的抗疲劳寿命远高于贴片封装元件，可适应工业现场的振动、冲击工况，减少长期使用后的焊点失效风险。
