PQFP44封装芯片三维结构数模

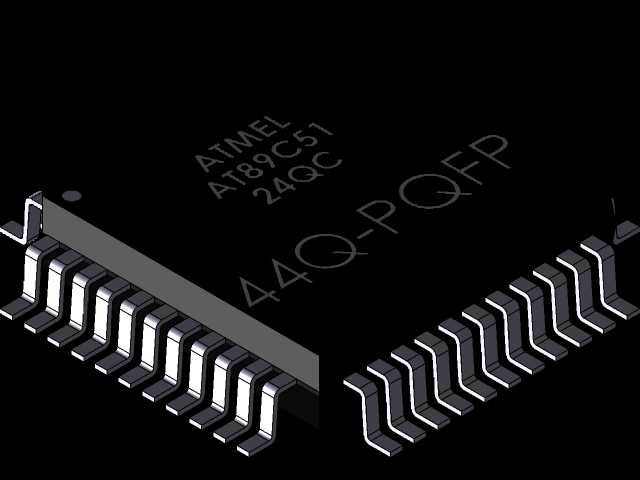

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，PQFP44这类四边引出扁平封装的集成电路，是结构设计阶段必须精准匹配安装边界的核心元器件。不少刚接触板级结构设计的工程师，容易只参考 datasheet 上的二维尺寸标注做占位，忽略引脚成型弧度、封装本体塑封厚度、引脚共面度带来的装配干涉问题，等到SMT试产阶段才发现芯片和周边屏蔽罩、接插件、结构支撑柱出现空间冲突，不得不返工修改PCB或者调整壳体结构，耽误项目迭代进度。这个数模完整还原了PQFP44封装的全部结构细节，从塑封本体的边角倒角、表面丝印的标识区域，到每一个鸥翼型引脚的弯折弧度、引脚宽度、引脚间距、引脚伸出本体的长度，都按照实际量产器件的尺寸公差做了还原，能直接导入PCB结构设计文件做干涉检查，也能用于SMT贴装工位的吸嘴选型、载带设计的参考验证。

　　做板级结构设计的时候，首先要明确这类封装的安装边界：本体的长宽尺寸是固定的安装占位基础，引脚向外延伸的最大宽度决定了PCB上焊盘外侧需要预留的安全距离，塑封本体的总高度决定了板卡上方屏蔽罩的内空高度下限，不能只算焊盘区域的尺寸，要把引脚末端的最大外廓、本体顶部的最高面都纳入干涉检查范围。很多设计里出现的芯片贴装后和壳体筋位剐蹭、引脚和相邻焊盘短路、屏蔽罩盖合压到芯片本体的问题，本质都是三维建模阶段没有还原器件真实外形，只用简化方块占位导致的尺寸误判。

　　从设计思路上看，这个数模没有做过度的细节简化，也没有冗余的非结构特征：塑封本体的边角做了符合实际注塑工艺的小圆角，还原了量产器件不会出现锐边的真实状态；每一个引脚的弯折段都做了等弧度处理，和实际冲压成型的引脚形态一致，能准确模拟引脚贴装后的共面度状态；本体上的引脚定位凸点也做了还原，这个小特征在手工焊接或者返修的时候是判断引脚1位置的关键标识，很多简化模型会漏掉这个细节，导致结构评审的时候没法确认器件安装方向是否正确。

　　在实际应用场景里，这个数模可以覆盖多类设计需求：做工业控制板的结构堆叠时，能直接导入装配文件，验证周边电解电容、接线端子、固定铜柱的空间距离是否满足安规和装配要求；做SMT工装设计的时候，可以参考引脚的排布和高度，设计对应的支撑顶针位置，避免贴装时PCB受力变形导致虚焊；做教学演示或者实训课件的时候，能直观展示PQFP封装的引脚形态，让初学者快速理解鸥翼型引脚的贴装原理和焊接注意事项。

　　需要注意的是，这类塑封封装的器件，在不同厂家的量产中会有微小的尺寸公差，建模时已经按照行业通用的公差带做了偏移预留，结构设计时在数模的外廓基础上再预留0.1-0.2mm的安全间隙，就能完全覆盖不同批次器件的尺寸波动，不会出现装配卡滞的问题。另外引脚的厚度和焊盘的高度匹配也在模型里做了对应，做焊膏厚度验证、钢网开孔设计参考的时候，也能通过模型的引脚截面尺寸，计算对应的焊膏涂布量，减少立碑、虚焊等SMT不良问题的出现概率。
