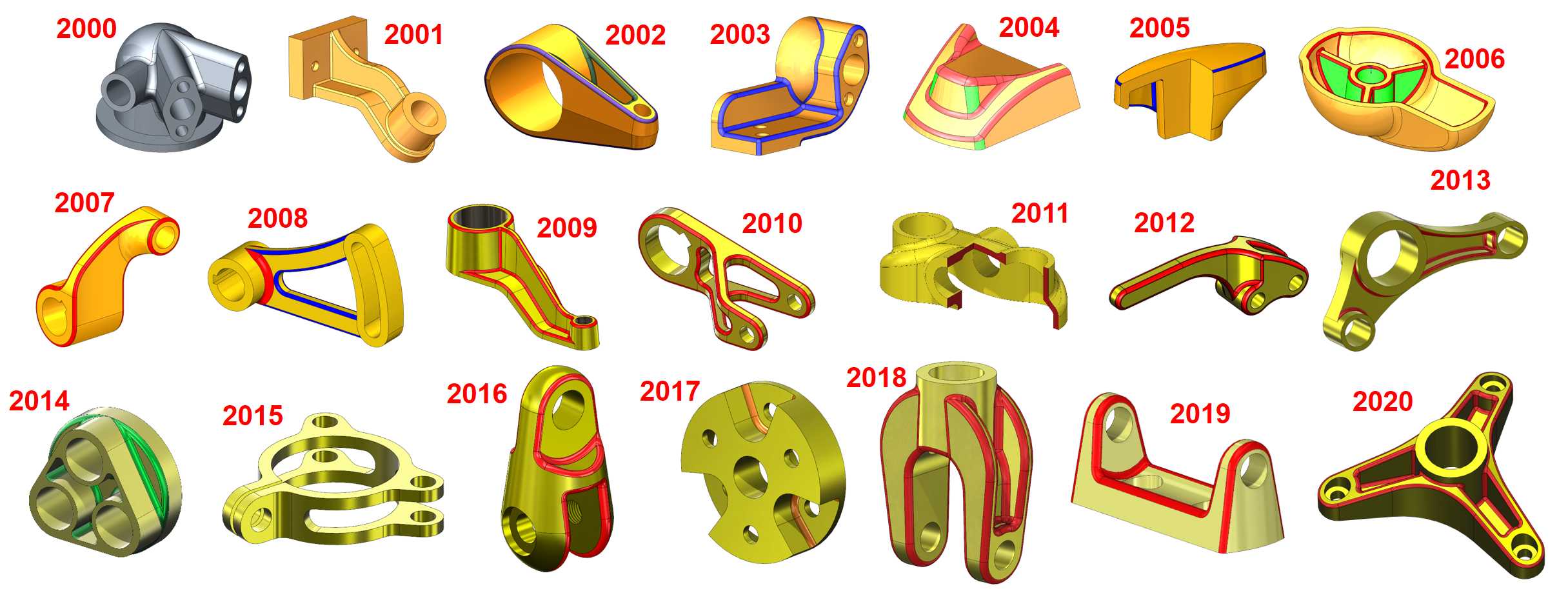

历年机械异形连接结构练习参考模型合集

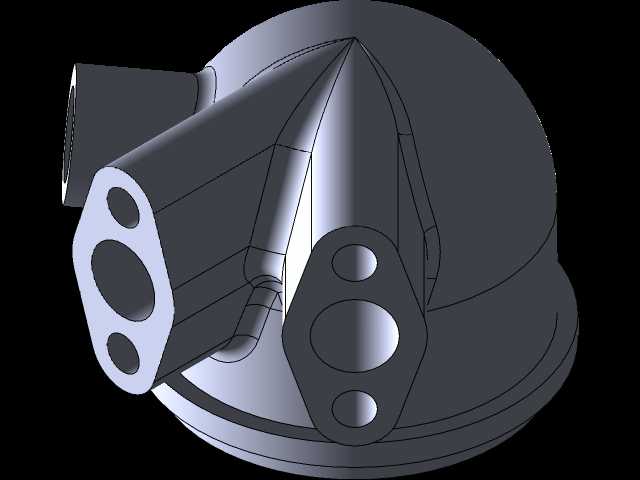

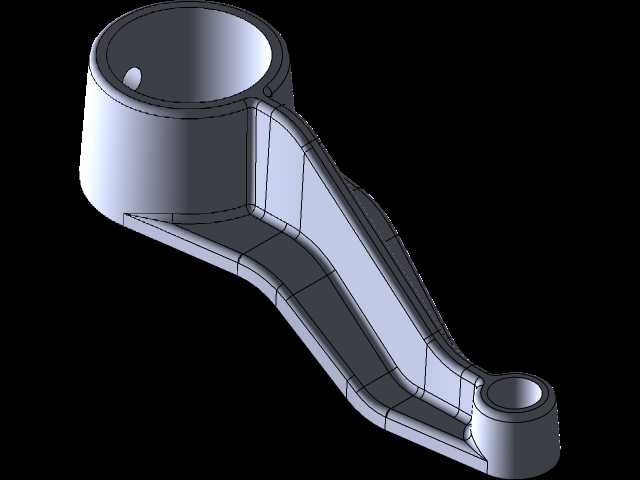

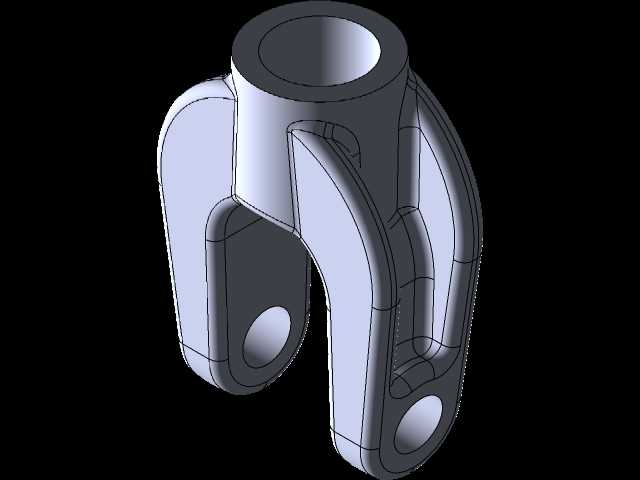

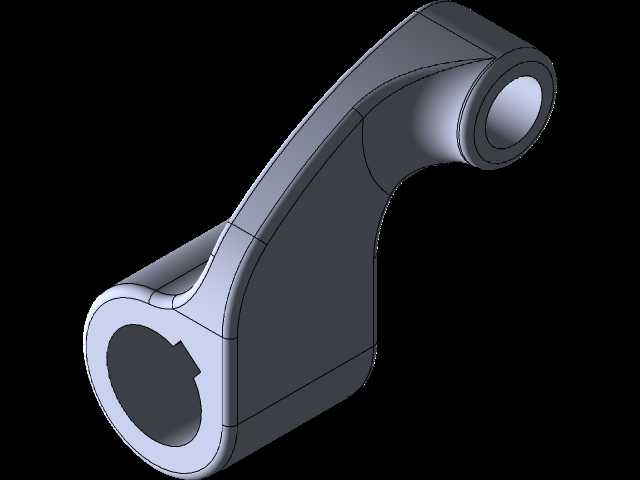

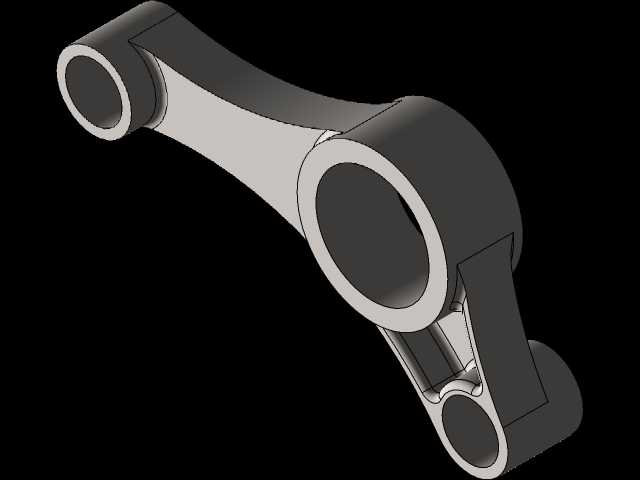

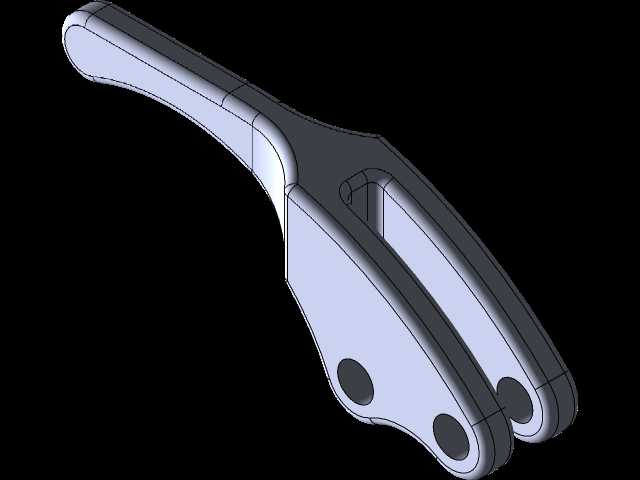

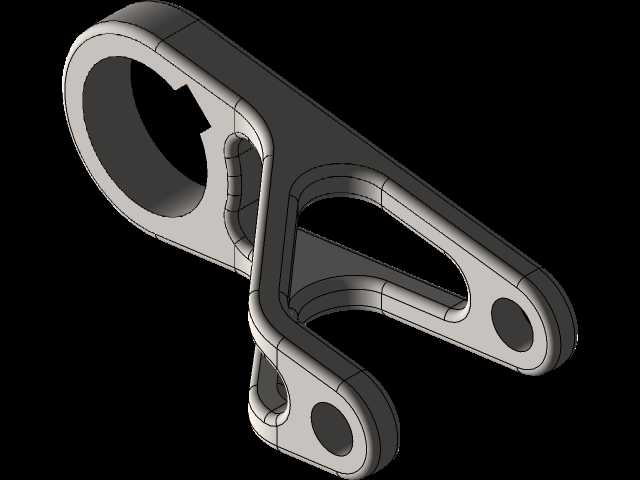

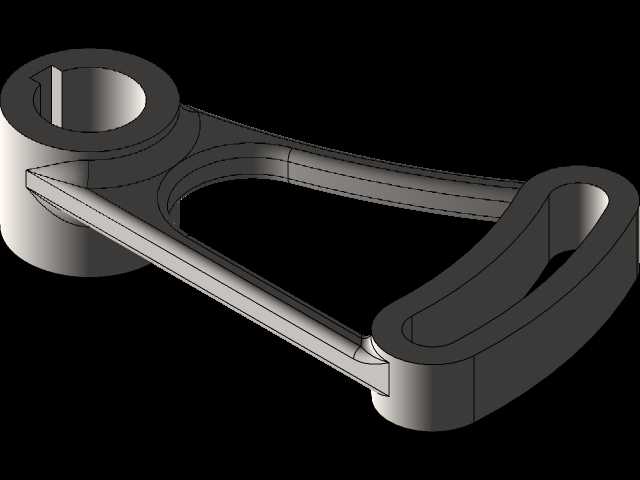

　　这批异形结构件模型覆盖了多种典型机械连接、支撑类零件的形态，在各类非标设备、工装夹具、传动机构中都能找到同类结构的应用场景。从结构形态来看，不同年份对应的零件分别对应了不同的受力工况需求：部分带弧形流道形态的构件，可用于流体管路的转向连接部位，内壁的平滑过渡设计能够减少介质流动时的阻力损失，外部的加强筋布局沿着流体压力的作用方向分布，能够承受管路内部的介质冲击与外部安装带来的挤压应力，安装端的定位孔位按照同轴度要求排布，装配时可通过止口结构实现快速定位，避免安装错位带来的密封失效问题。部分带分叉支撑形态的构件，多用于传动机构的摇臂连接部位，两个连接端的轴孔分别对应动力输入端与执行输出端，孔位内部预留了轴承安装的台阶边界，

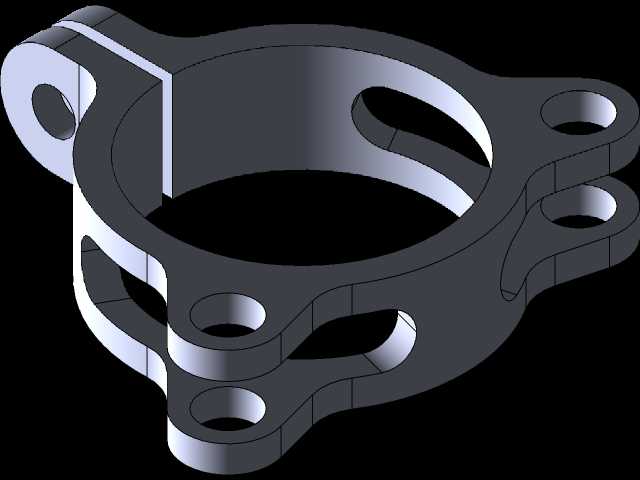

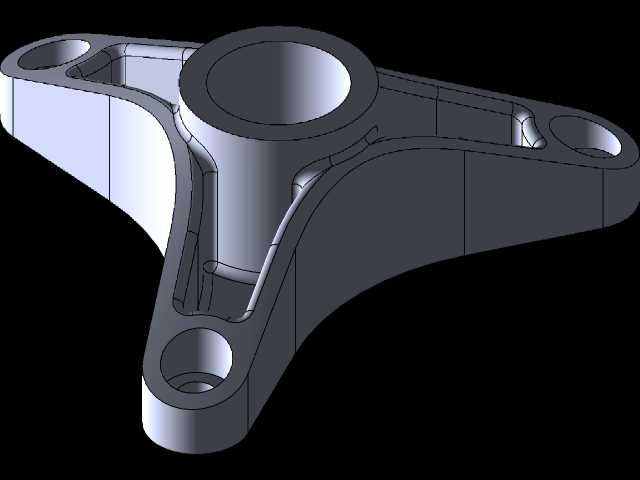

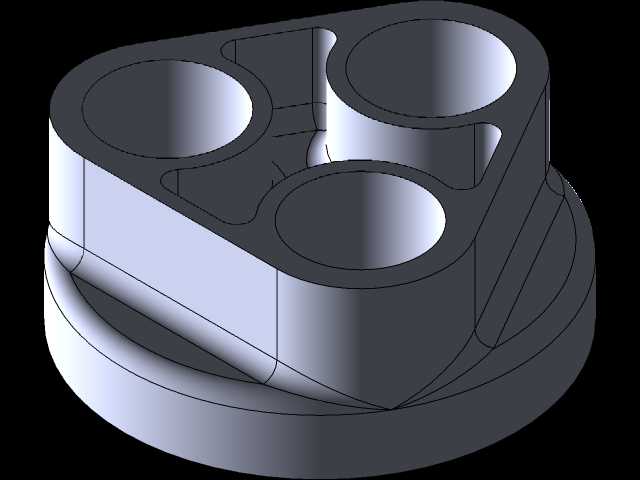

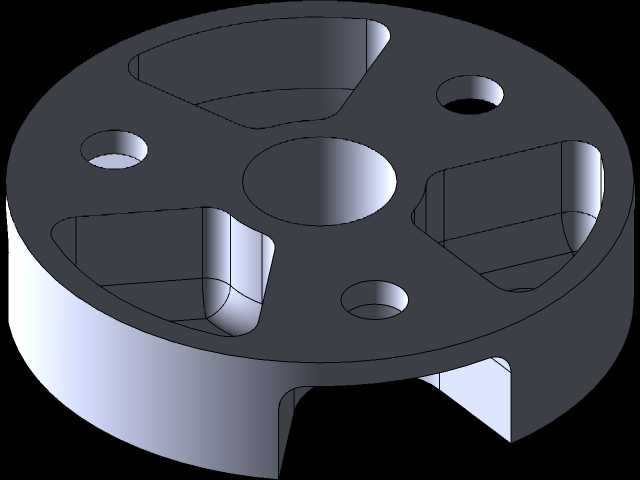

　　轴孔之间的连接臂采用变截面设计，在摆动受力的核心区域加厚截面尺寸，非受力区域做减重挖槽处理，既能够满足往复摆动时的抗疲劳强度要求，又能尽可能降低构件自身重量，减少传动过程中的惯性损耗。部分带多孔法兰形态的构件，可作为设备基座的固定连接座使用，端面的多个安装孔按照圆周均布或受力点对应排布，能够分散设备运行时的振动载荷，基座底部的定位凸台可嵌入安装面的预留凹槽内，承受横向剪切力，避免连接螺栓受剪断裂，法兰端面的密封槽结构可适配密封圈安装，实现结合面的防尘、防渗漏效果。从设计思路层面看，这些构件的建模过程完整覆盖了机械结构设计的核心逻辑：首先根据实际工况的受力方向确定主体的载荷传递路径，沿着路径布置主体的支撑骨架，

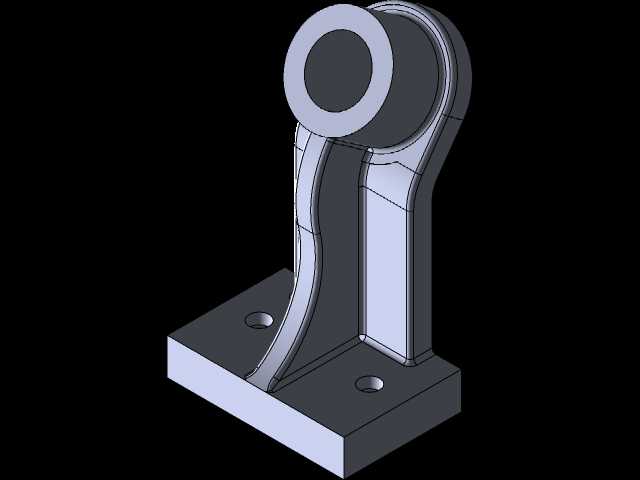

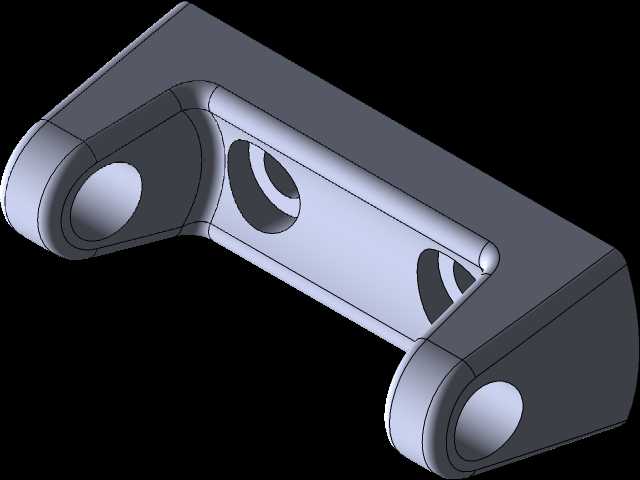

　　再根据安装空间的边界限制调整外部轮廓，避让周边其他构件的运动范围，之后在应力集中的转角位置做圆角过渡处理，减少长期受载下的应力开裂风险，最后根据装配需求添加安装孔、定位槽、密封位等细节结构。不同构件的安装边界各有差异：部分弯管类构件的安装端中心距有严格的尺寸公差要求，装配时需保证两端接口的同轴度或角度偏差在允许范围内，避免管路对接时出现强制装配产生的内应力；部分摇臂类构件的两个轴孔中心距直接影响传动比的准确性，建模时需严格控制孔位的位置度公差，孔端面与轴线的垂直度也要满足轴承安装的端面跳动要求，否则会导致轴承运转时出现偏磨，缩短使用寿命；部分支撑座类构件的安装底面平面度有明确要求，装配时需保证与安装基面完全贴合，

　　避免固定后构件出现变形，导致上部安装的部件运转精度下降。这些结构虽然是建模练习的参考案例，但每一个结构的形态都对应了实际工业场景中的真实零件需求，建模过程中对拔模角度、壁厚均匀性、加强筋布局、安装位避让等细节的处理，完全符合实际机械加工与装配的工艺要求，可作为结构设计人员练习复杂异形件建模、理解机械结构受力逻辑的参考素材，也可作为同类零件设计时的形态参考，帮助设计人员快速梳理结构布局思路，减少前期方案构思的时间成本。在实际设备应用中，这类异形结构件往往是设备中的核心连接或受力部件，其结构设计的合理性直接影响整台设备的运行稳定性与使用寿命，建模过程中对每一处细节尺寸的把控，都要结合实际的加工工艺、装配流程、受力工况综合考量，不能只追求外观形态的相似度而忽略工程实际的约束条件。
