本田CBR600RR摩托电装主喷油器结构

　　这款适配本田CBR600RR车型的电装主喷油器，属于摩托车燃油供给系统的核心执行部件，日常装车场景集中在大排量运动摩托的进气歧管安装位，每缸对应布置一只，承担着按ECU指令精准喷射雾化燃油的核心作用，直接决定发动机空燃比控制精度、动力输出平顺性与尾气排放水平。从实际装车工况来看，该喷油器安装在进气道靠近进气门背侧的位置，上端通过快插接口与燃油分配轨连接，侧方的电气接插件与发动机线束对接，下端喷嘴朝向进气门开启方向，工作时燃油以2.5-3bar左右的轨压从喷嘴喷出，在进气涡流作用下与空气充分混合形成可燃混合气，被吸入气缸参与燃烧做功。

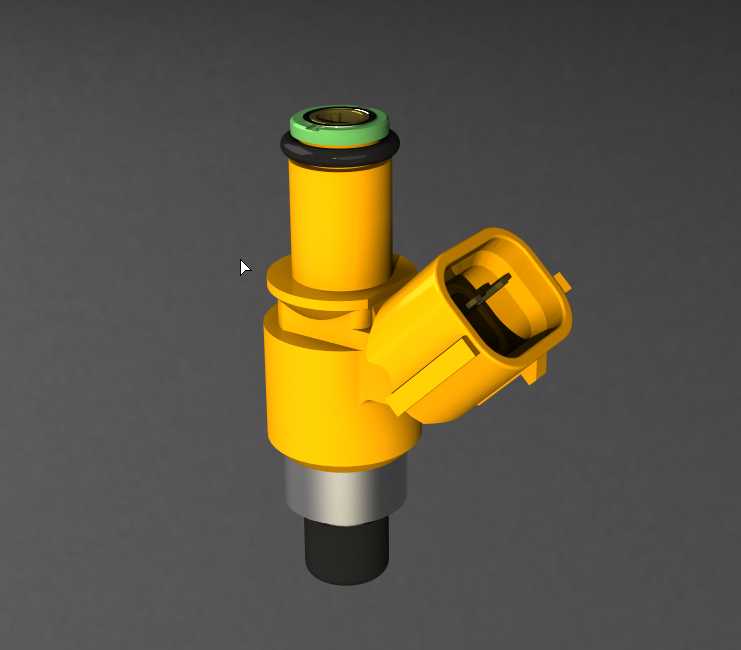

　　从结构设计思路来看，这款喷油器采用了轴针式喷嘴结构，主体外壳采用耐油工程塑料注塑成型，兼顾轻量化与燃油耐受性，上端的绿色密封圈为氟橡胶材质，装配后可实现与燃油轨接口的径向密封，避免燃油泄漏；中部的金属衬套用于提升安装定位刚度，抵消发动机运行时的振动冲击，防止长期使用后出现松旷移位；侧方的接插件采用带锁止卡扣的防水结构，接插后可锁定线束端子，避免车辆行驶中颠簸导致接插件松脱，同时具备一定的防水防油能力，可抵御发动机舱内的油污、水汽侵蚀。

　　安装边界方面，该喷油器整体轴向长度控制在适配CBR600RR进气歧管的预留空间内，径向最大尺寸不超过周边进气管路、线束的布置间隙，装配时仅需将上端插入燃油轨对应接口、下端卡入进气歧管安装孔，接插件对准端子插入即可完成装配，无需额外调整定位，拆装维护时可直接拔取，不需要复杂的专用工具。功能特性上，这款喷油器的流量参数匹配199cc级排量单缸的燃油需求，喷油雾化角度经过标定，可让燃油颗粒充分细化，避免湿壁现象导致的燃油浪费与积碳生成；内部的电磁线圈响应速度可适配万转级高转速发动机的喷油频率需求，在高转速工况下仍能保证每循环喷油量的控制精度，不会出现喷油滞后、断油等问题。

　　在三维建模过程中，这类喷油器的结构还原需要重点关注几个关键尺寸：一是上下密封位的直径公差，直接影响装配后的密封性能，建模时需保留合理的公差带，避免虚拟装配时出现干涉或密封间隙过大的问题；二是侧方接插件的角度与端子位置，需与实车线束接插件的走向匹配，避免装配时线束出现过度弯折；三是喷嘴端的伸出长度，需保证喷油落点正好处于进气门背侧的最佳雾化区域，过长会导致喷嘴距离气门过近，容易被积碳堵塞，过短则会让燃油喷射到进气道壁面，影响混合效果。实际工程应用中，这类喷油器的三维模型常被用于发动机进气系统的装配干涉检查、燃油系统流场仿真分析，也可作为维修配件测绘、改装件开发的参考基准，建模时还原的密封槽结构、卡扣细节、安装定位面，都是后续工程分析与生产加工需要用到的关键特征，不能做过度简化处理，否则会导致仿真结果偏差或加工出的配件无法正常装车。
