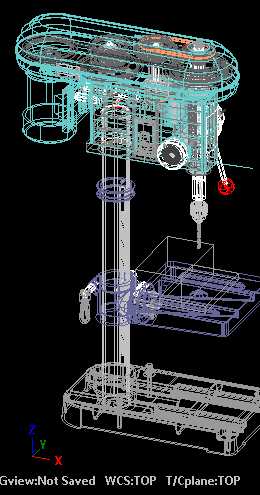

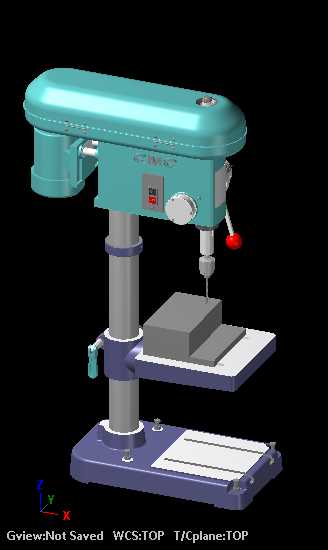

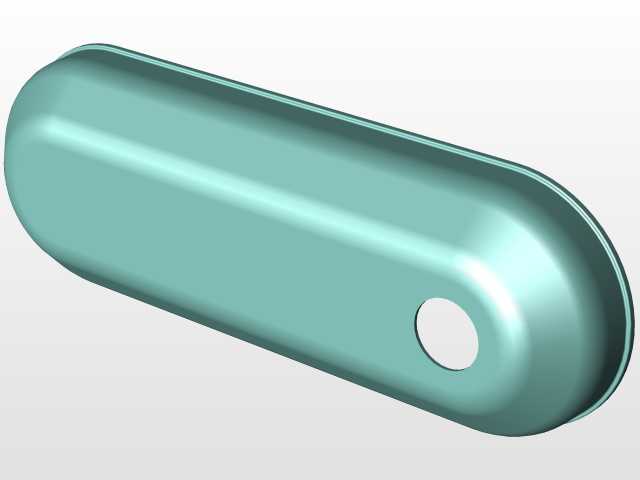

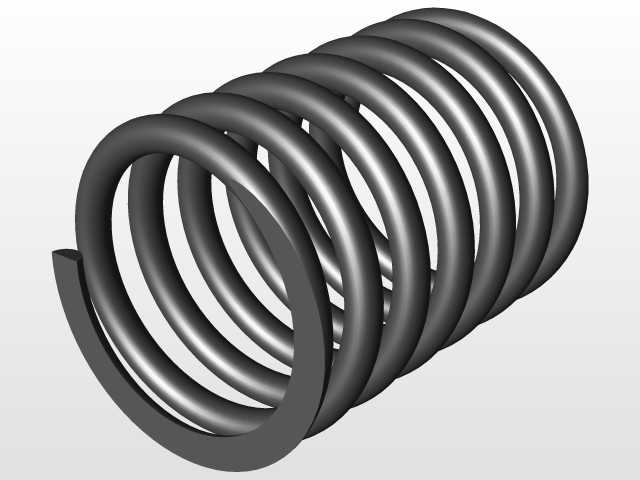

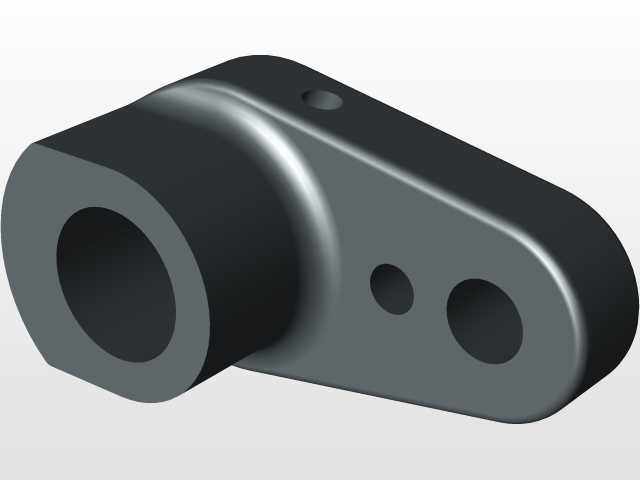

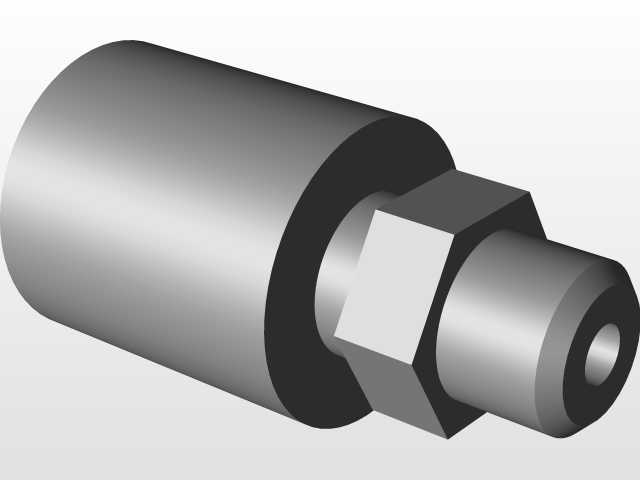

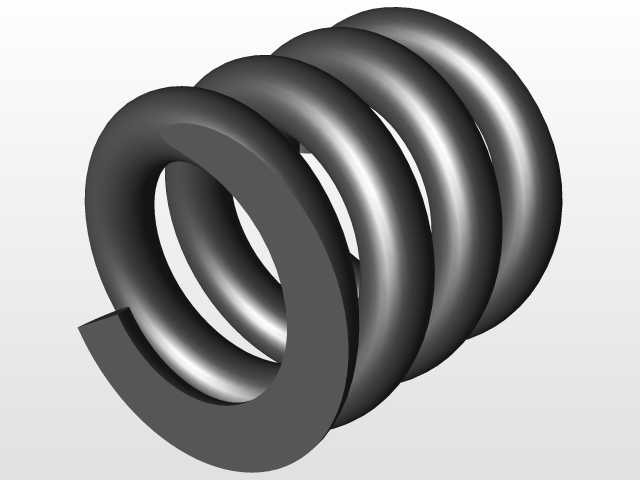

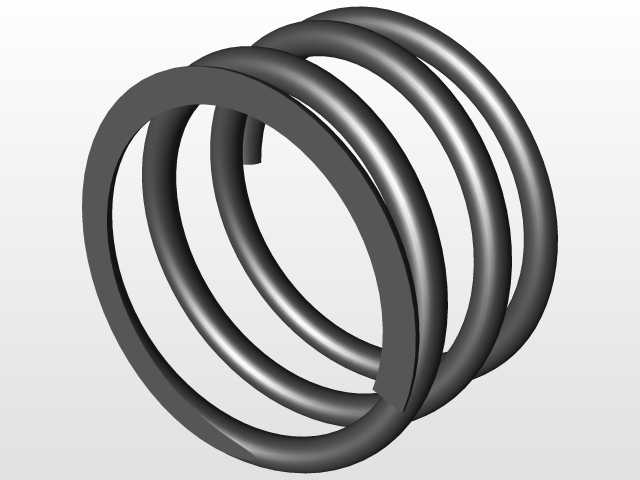

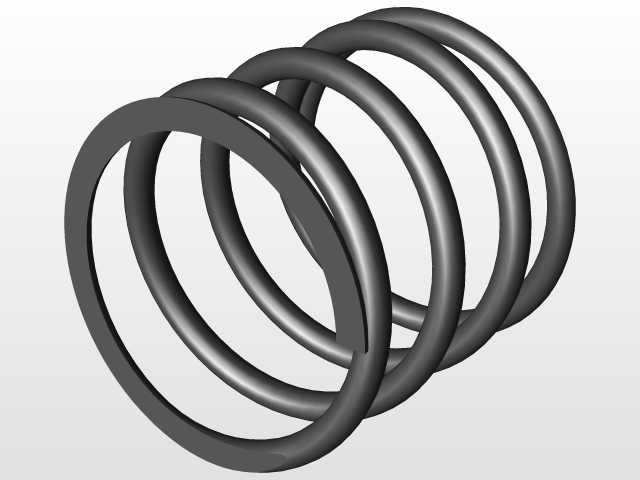

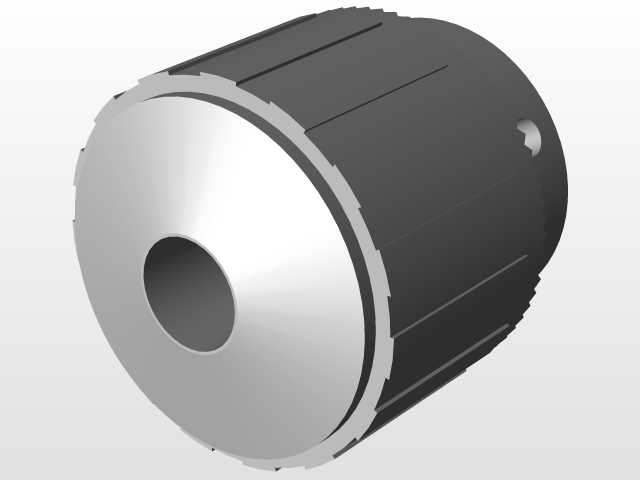

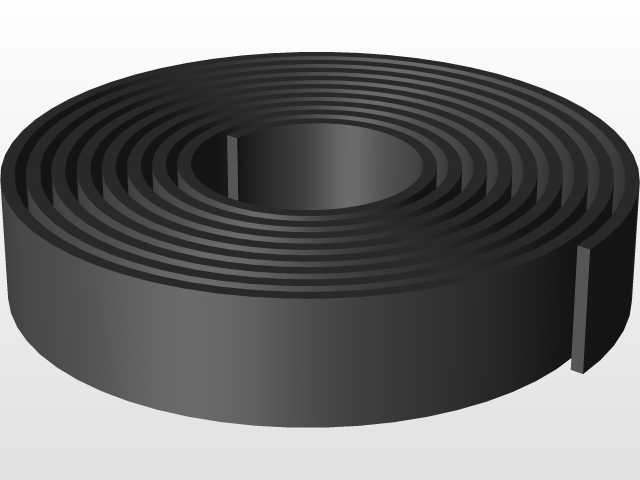

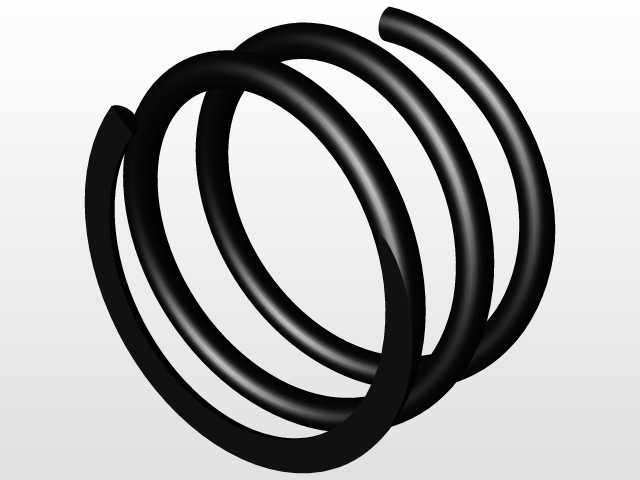

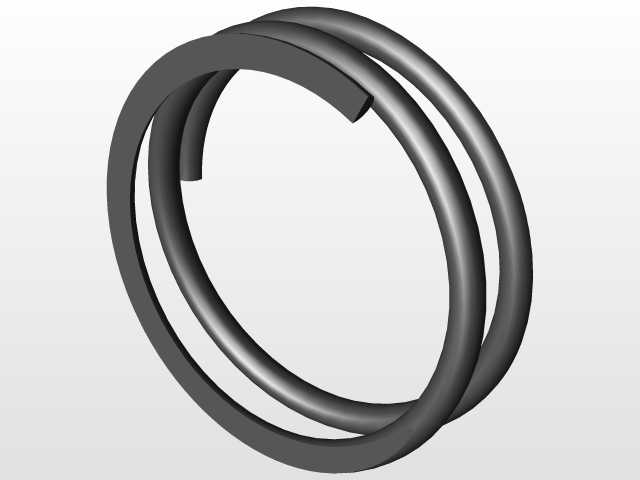

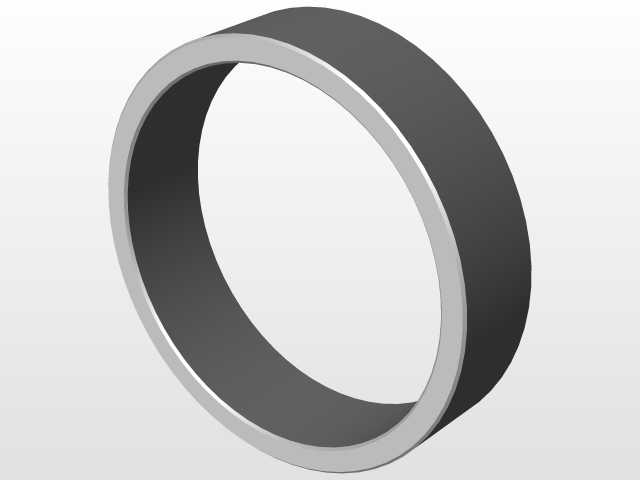

台式小型自动进给钻床结构设计

这款台式自动钻孔设备的结构设计，完全围绕小型机加工车间、五金维修工位、教学实训场景的实际钻孔需求展开，没有冗余的花哨结构，每一处部件的选型和布局都指向稳定钻孔、操作便捷、占地紧凑的核心使用目标。从实际应用场景来看，这类设备不需要承担大尺寸重型工件的深孔加工任务，主要针对小型五金零件、塑料件、薄铝板的钻孔、扩孔、铰孔工序，常见于街边五金维修铺、职业院校机加工实训台、小型电子配件加工厂的装配工位旁，工人不需要走到大型摇臂钻或者立式钻床旁，在工位边就能完成小零件的孔加工，能大幅减少工序流转的等待时间。

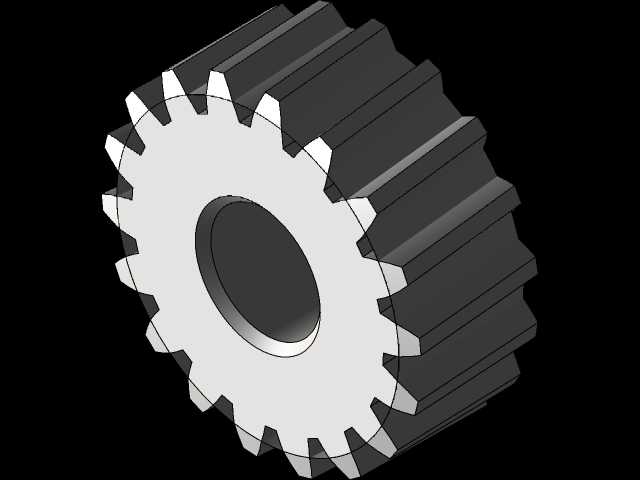

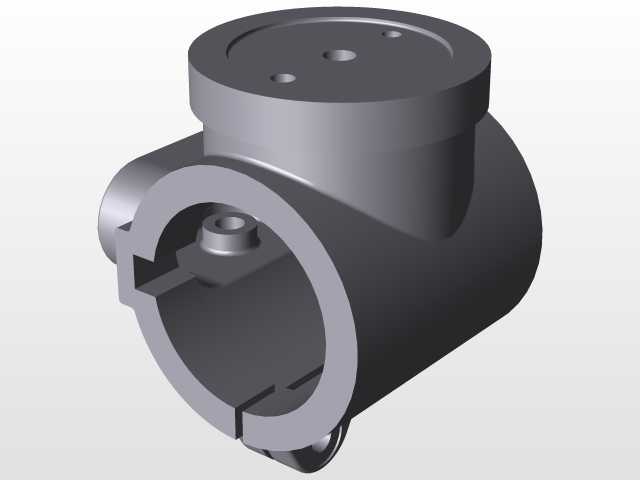

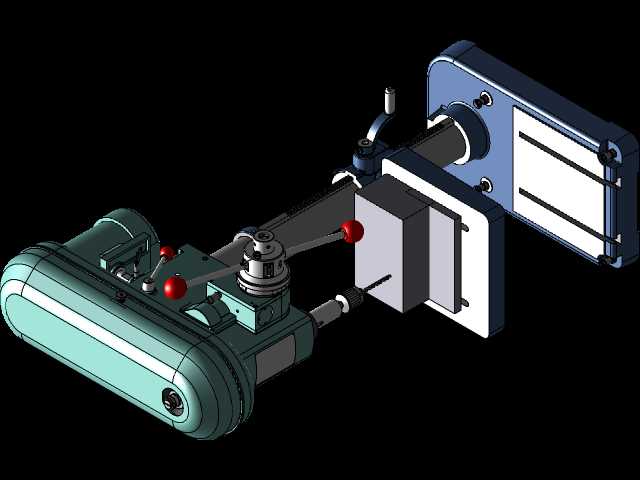

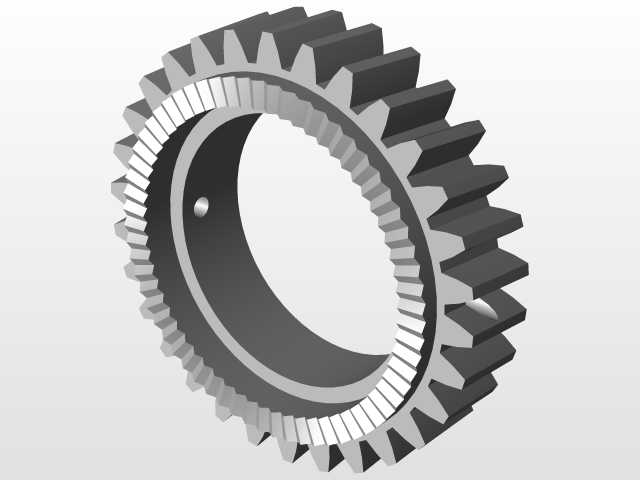

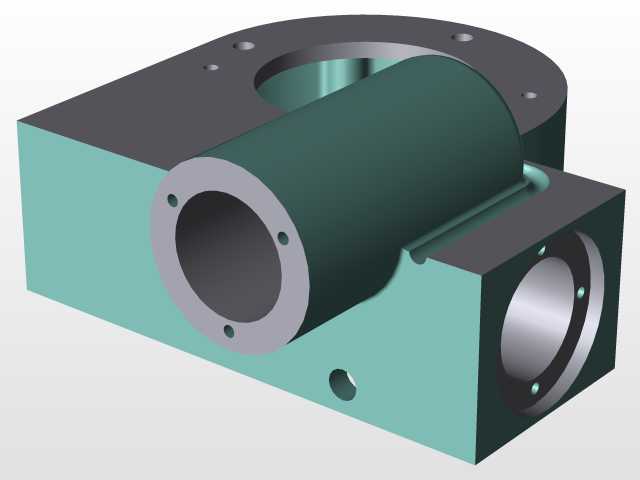

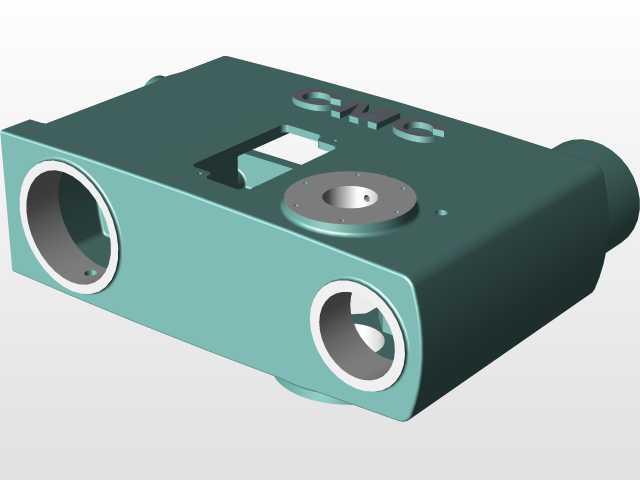

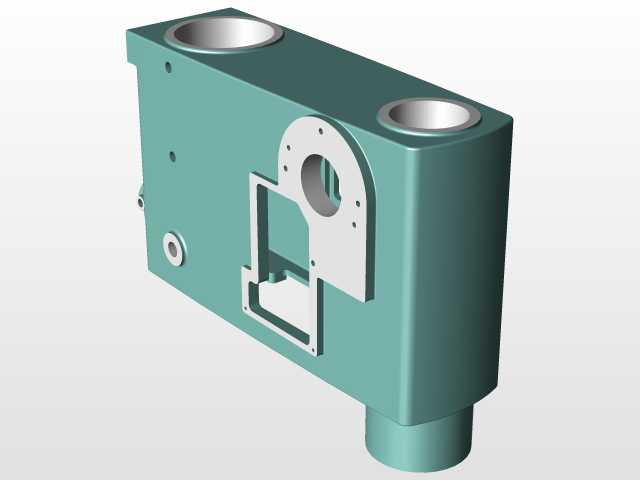

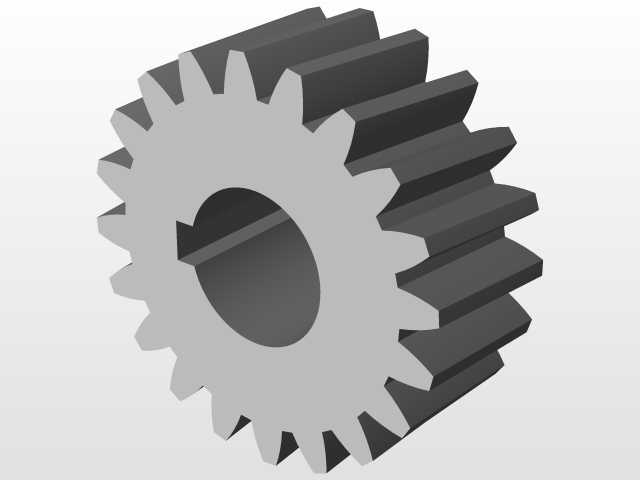

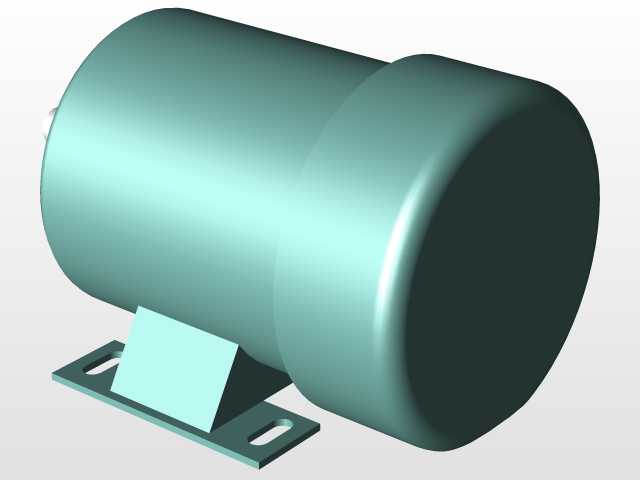

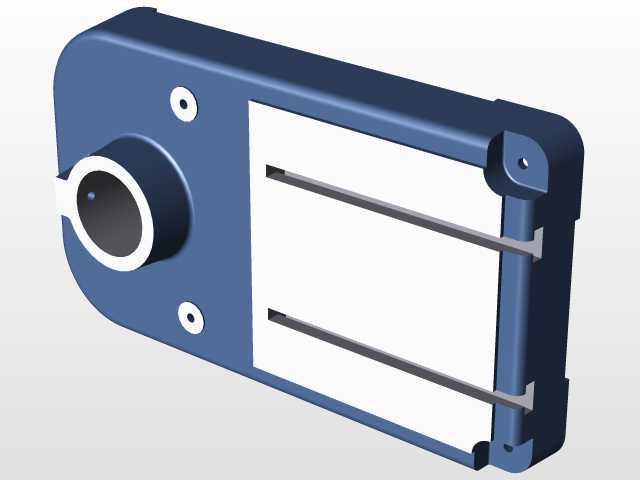

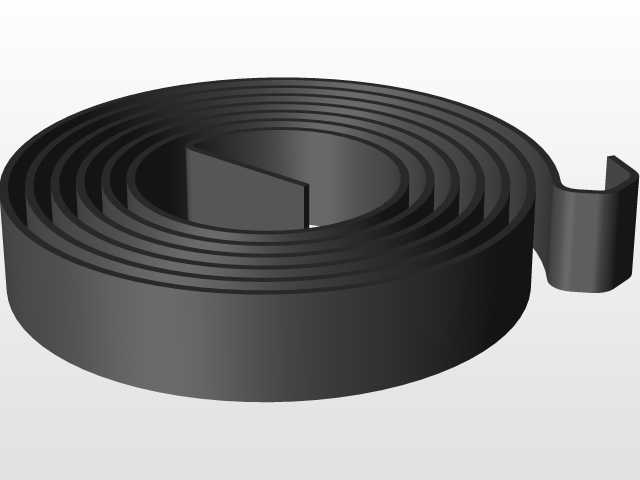

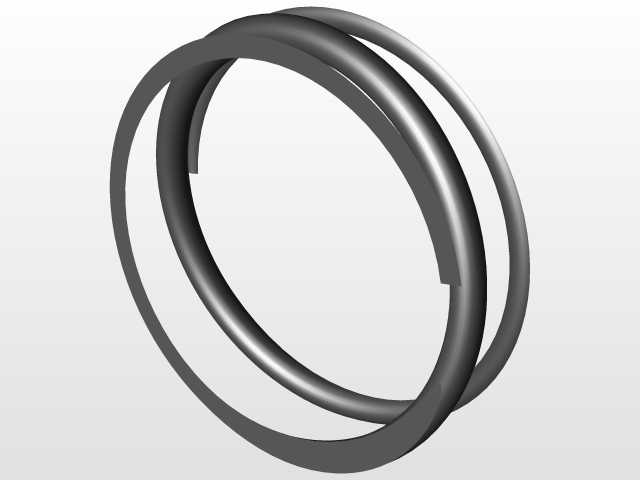

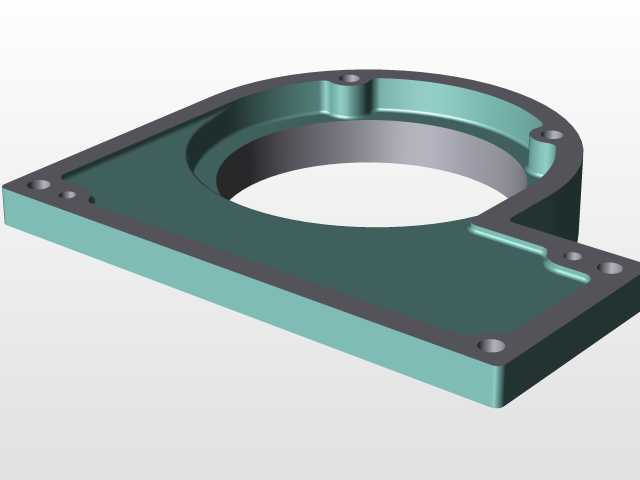

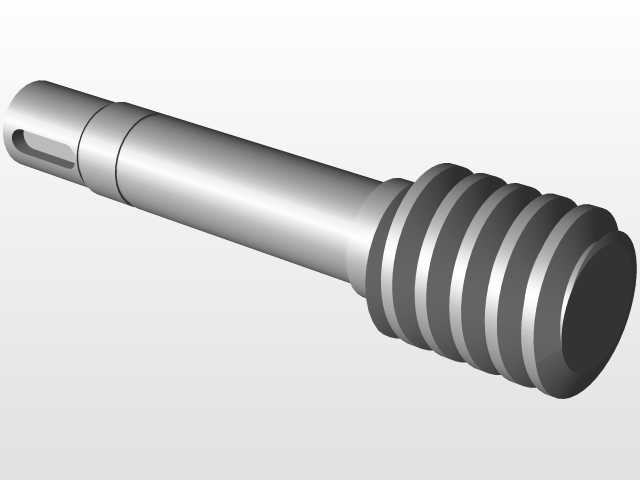

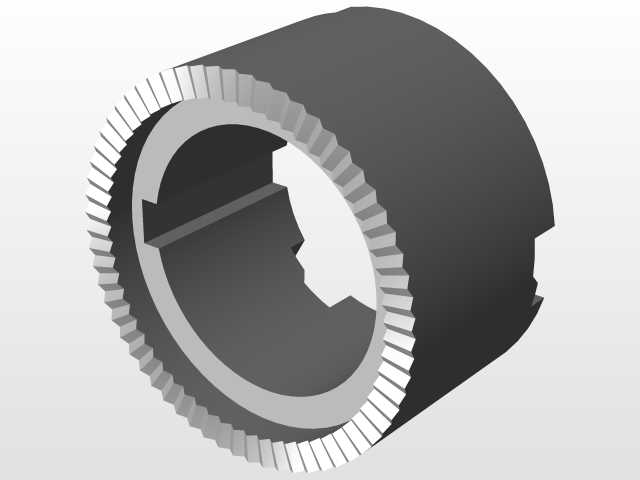

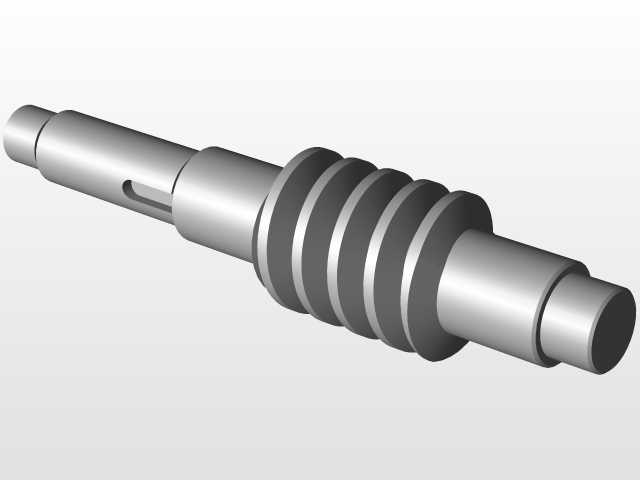

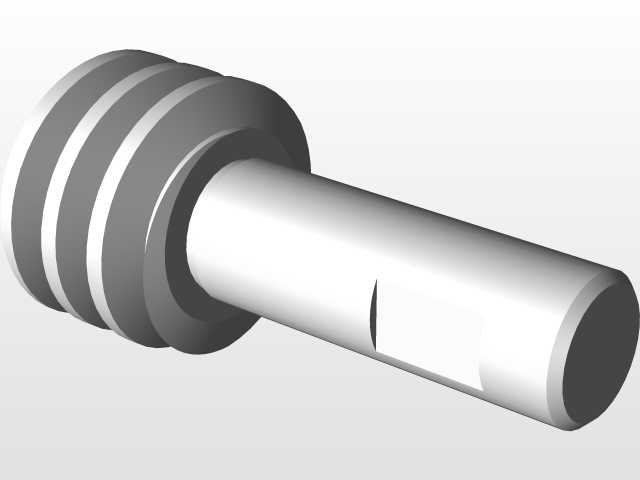

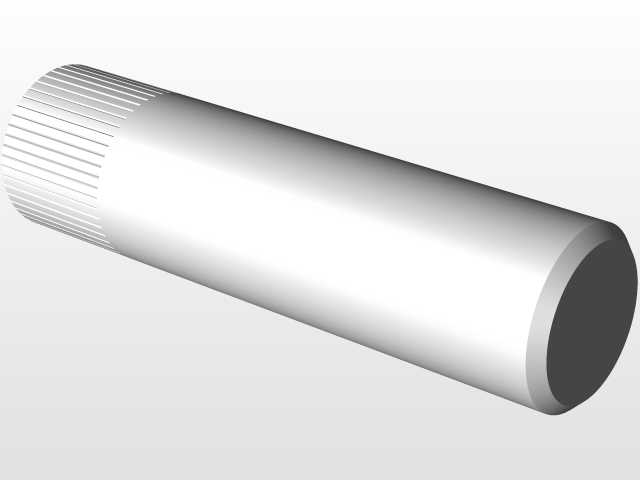

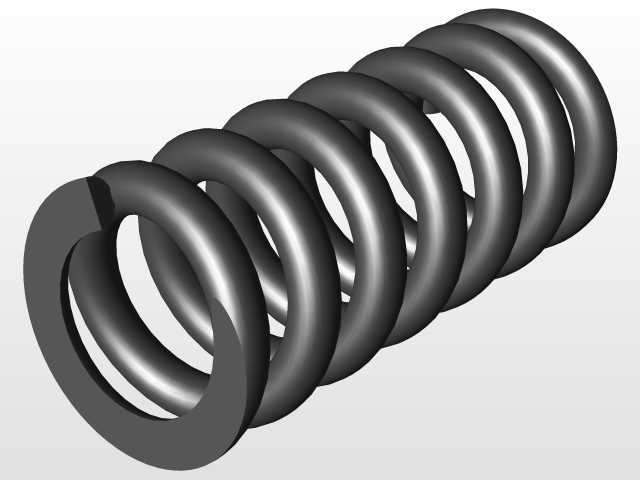

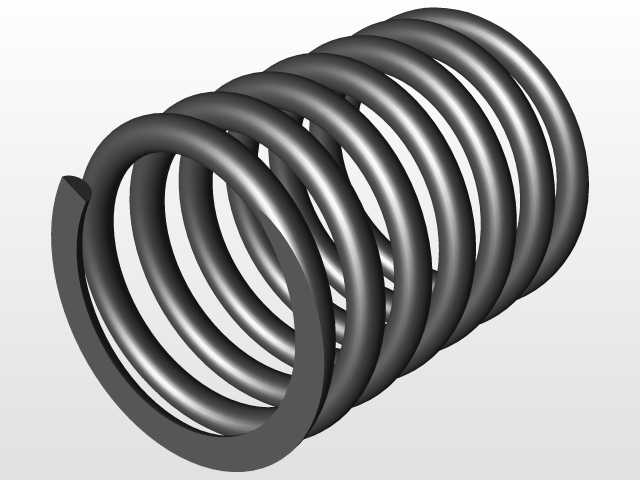

从功能特性来看，设备保留了手动操作的进给手柄，同时集成了自动进给的传动结构，操作工人既可以通过红色手柄手动控制进给量，应对材质不均、需要实时调整进给力的特殊工件，也可以切换到自动进给模式，在批量加工同规格孔位时，不需要持续手动施力，降低长时间操作的劳动强度。主轴箱采用封闭式铸铁壳体设计，内部的齿轮传动组完全封闭在壳体内，既可以储存润滑脂降低传动磨损，也能避免加工过程中的切屑、灰尘飞入传动结构造成卡滞，壳体侧面设置的启停开关和转速调节旋钮，刚好处于操作人员站立时的右手可及范围，不需要俯身或者抬手就能完成操作，符合人机工程学的操作逻辑。

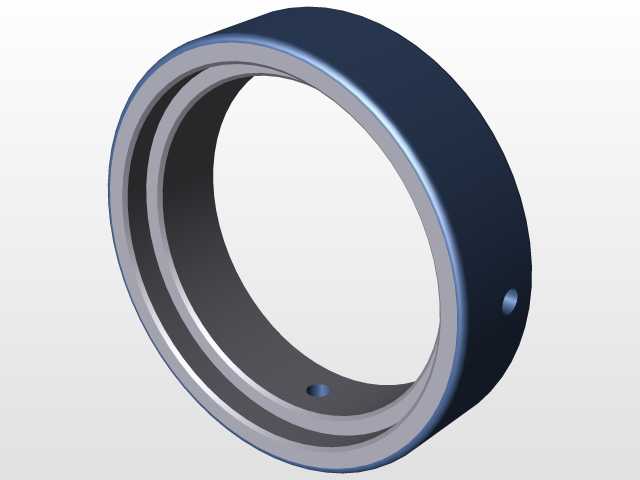

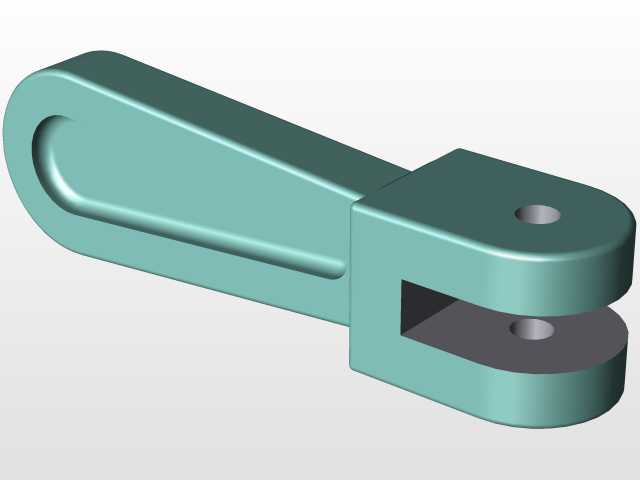

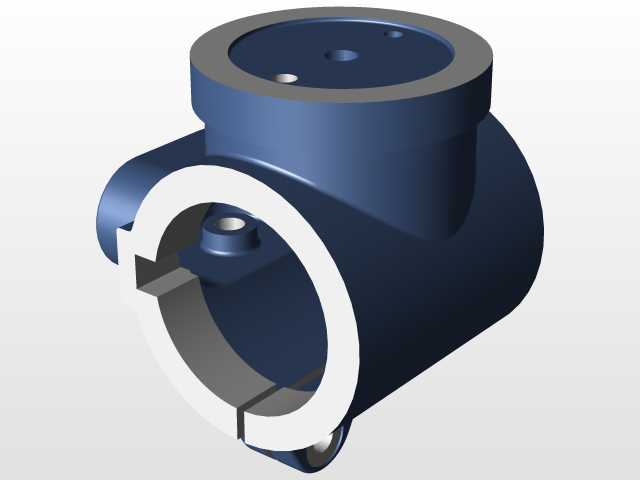

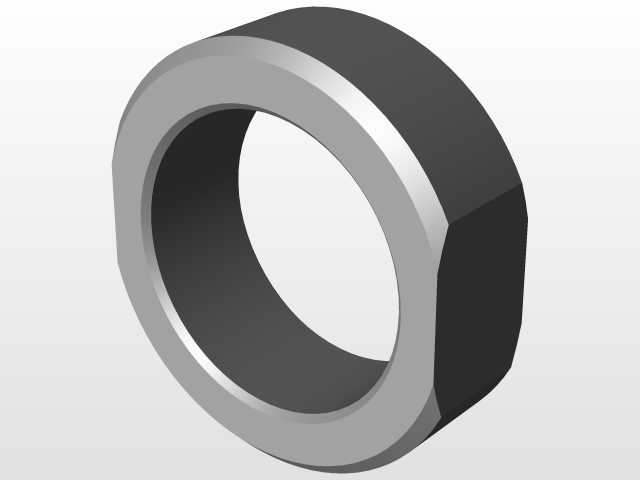

立柱部分采用双段式圆柱结构，下段固定在底座上，上段通过锁紧套和工作台连接，松开锁紧套的手柄就可以上下调整工作台的高度，适配不同高度的工件装夹需求，调整完成后扳动手柄就能锁死位置，不会在钻孔过程中出现工作台下沉偏移的问题。工作台采用带T型槽的铸铁平板结构，T型槽的尺寸适配通用的机用平口钳、简易钻模的安装螺栓，不需要额外制作转接板就能直接装夹常用工装，工作台边缘设置的排屑缺口，可以让钻孔产生的铁屑顺着缺口滑落到下方的接屑区域，不会在台面上堆积刮伤工件表面。底座同样采用带T型槽的铸铁结构，当加工的工件高度超过工作台的调整范围时，可以把工作台转到一侧，直接将工件装夹在底座上完成加工，拓展了设备的加工尺寸范围。

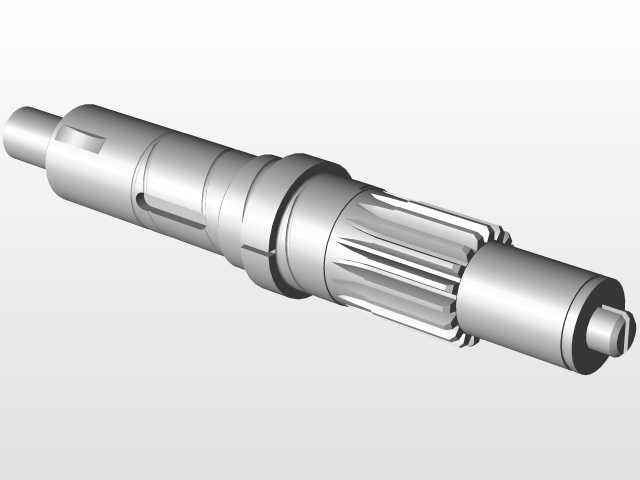

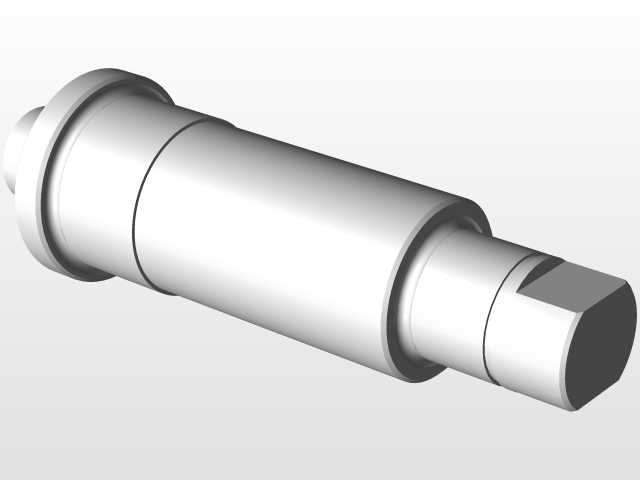

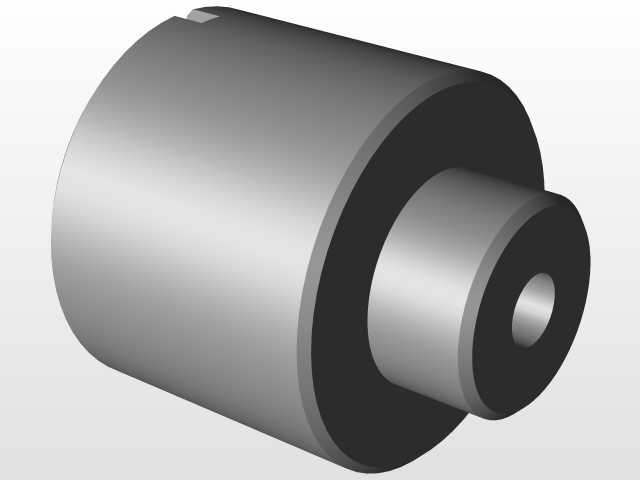

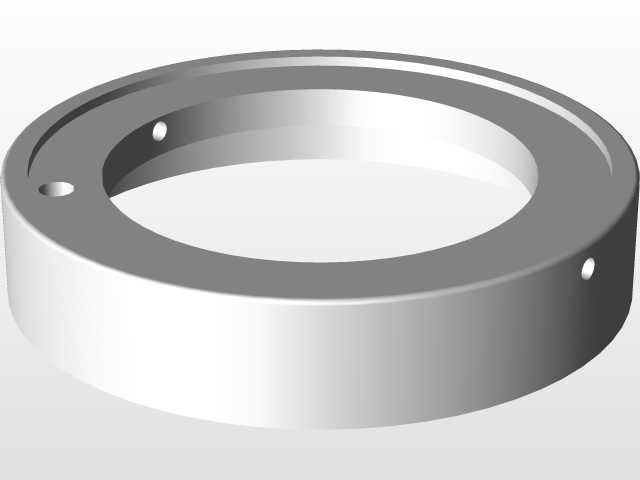

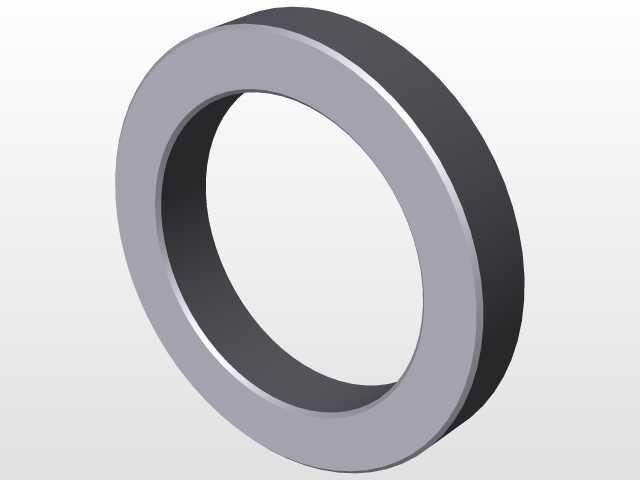

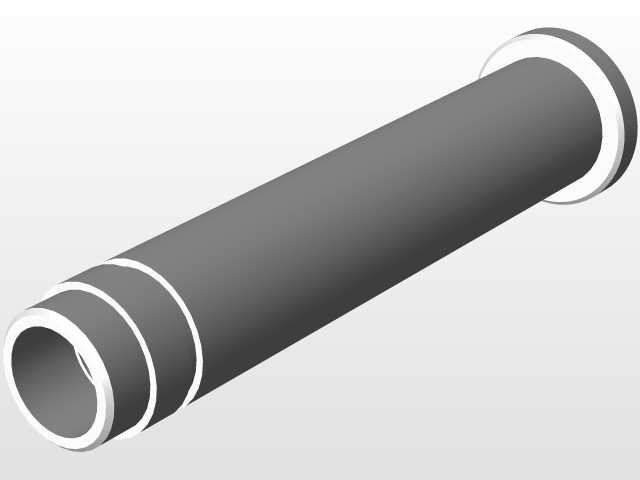

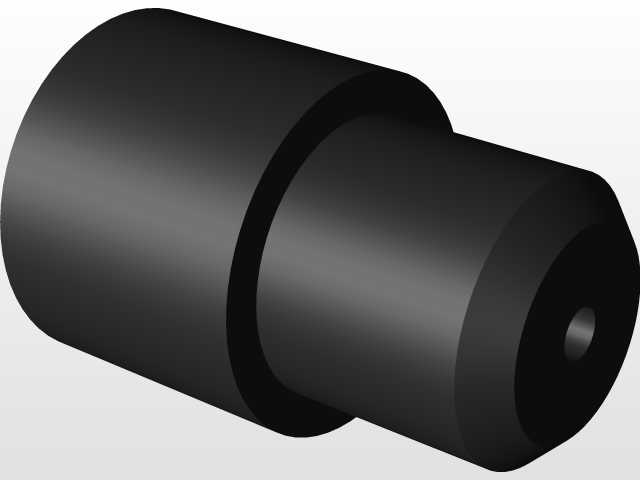

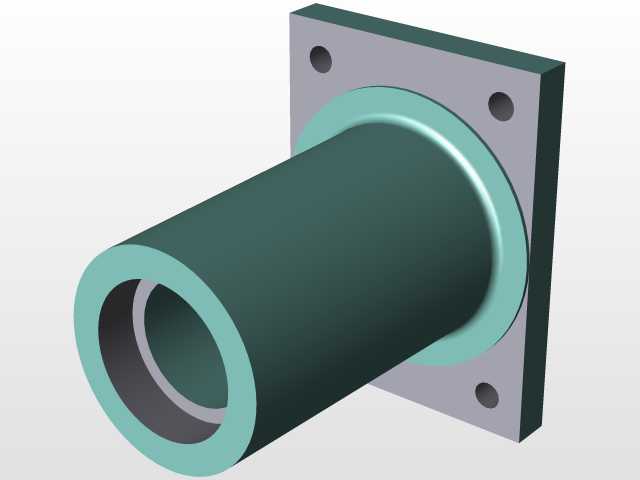

设计思路上，整个设备的重心完全落在底座的几何中心范围内，即使将主轴箱伸出到最大悬臂位置，整体重心也不会超出底座的支撑边界，不需要额外打膨胀螺栓固定在地面上，直接放置在平整的水泥工作台或者木质工作台上就能稳定运行，降低了安装的基础要求。主轴的跳动公差控制在0.02mm以内，配合标准的莫氏锥孔夹头，可以装夹不同直径的直柄、锥柄钻头，满足从0.5mm小孔到13mm常规孔的加工精度要求，主轴的进给行程设计为100mm，足够覆盖绝大多数小型零件的钻孔深度需求，不会出现行程不够需要多次调整工件位置的问题。

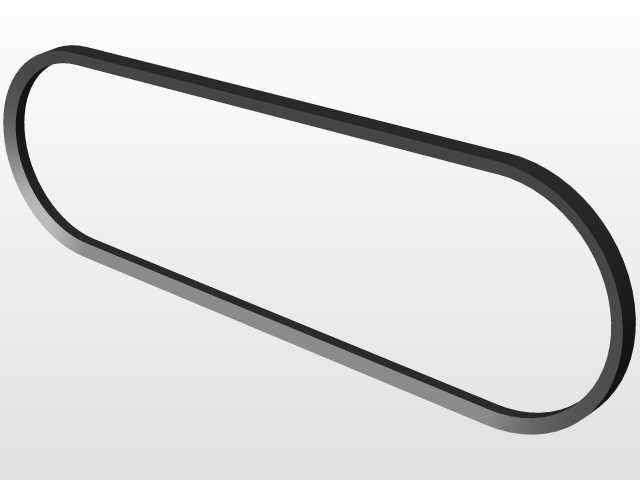

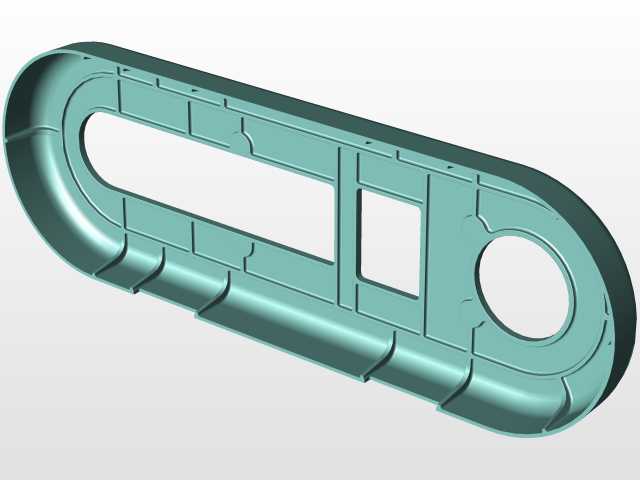

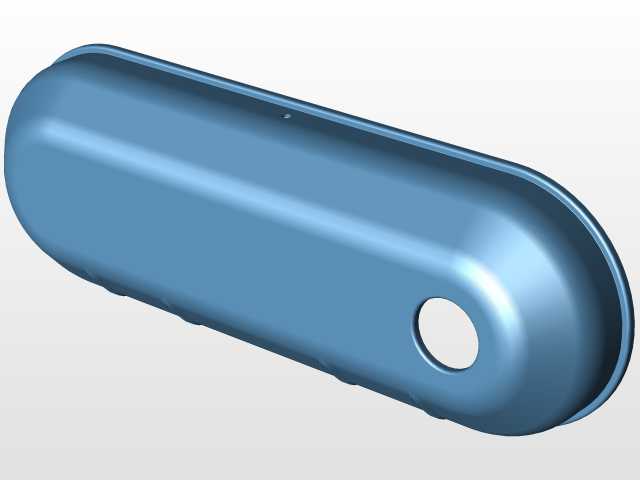

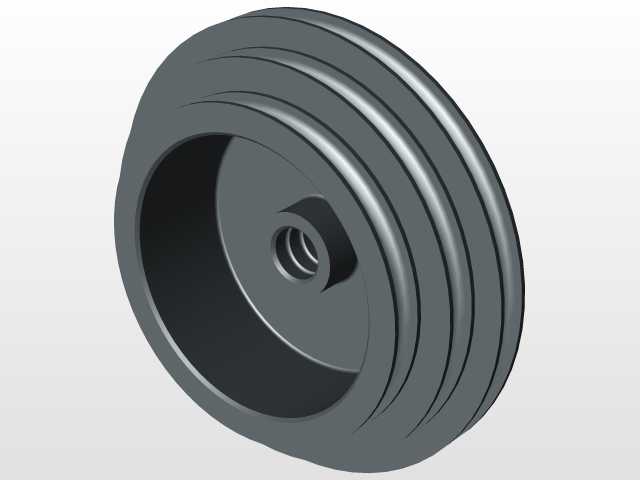

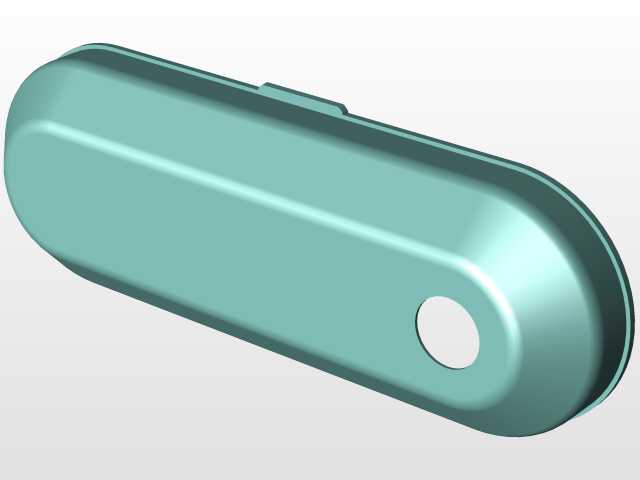

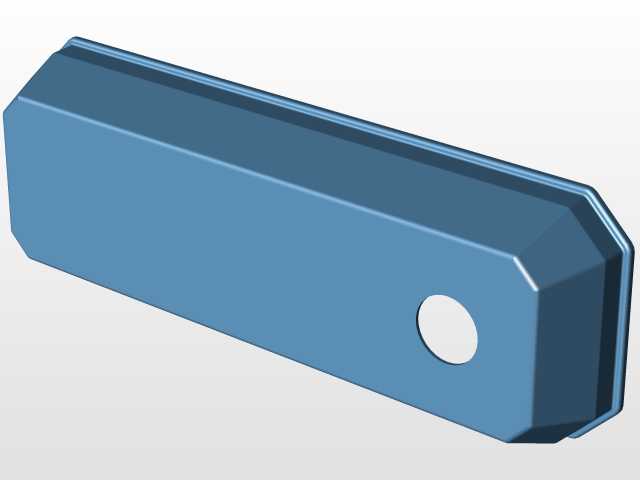

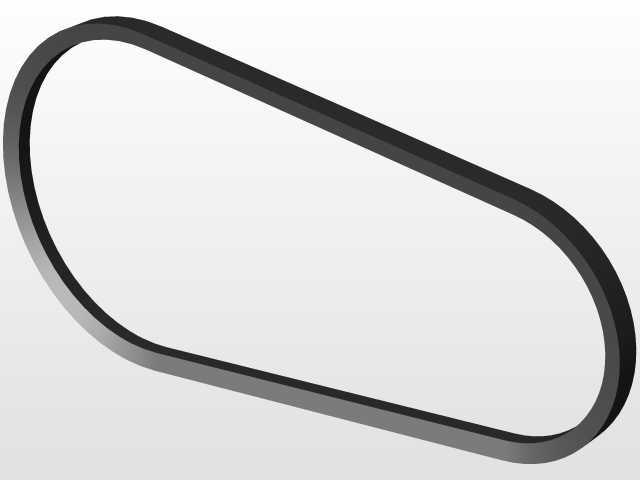

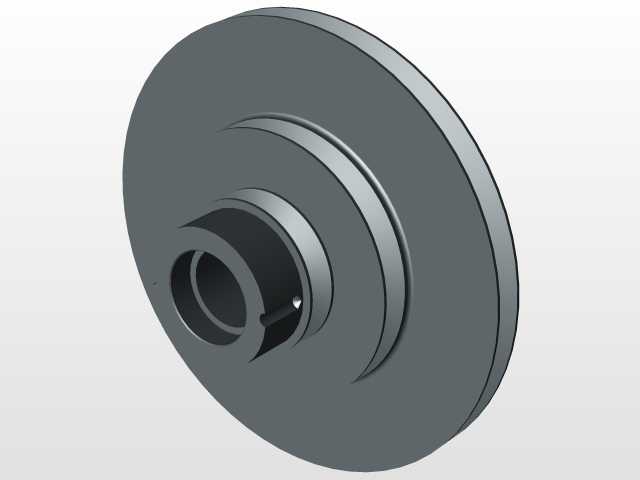

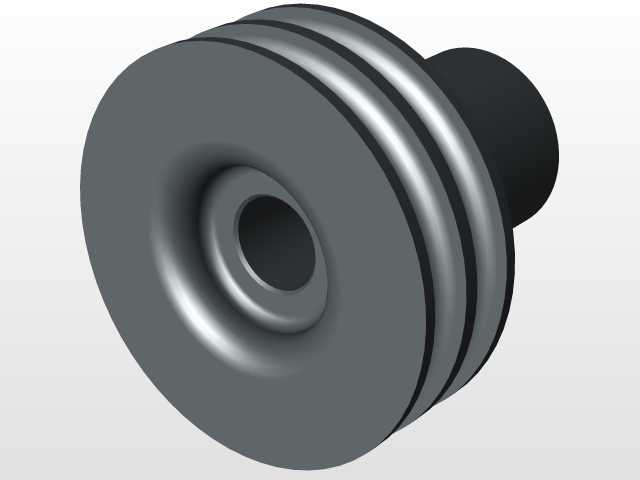

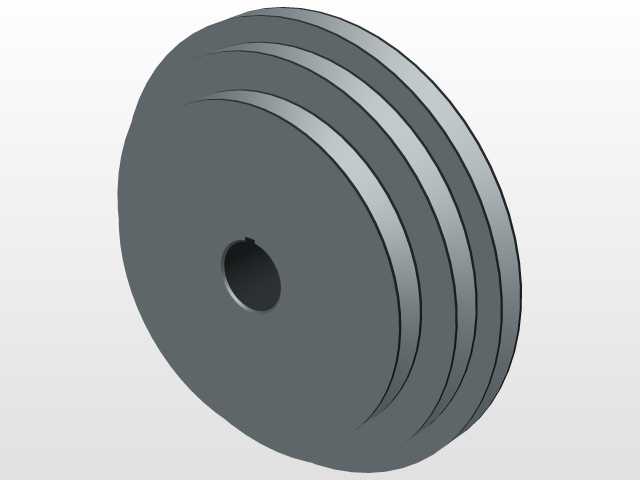

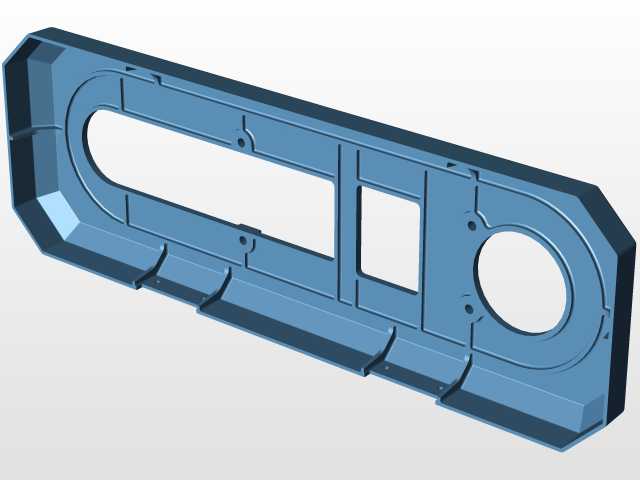

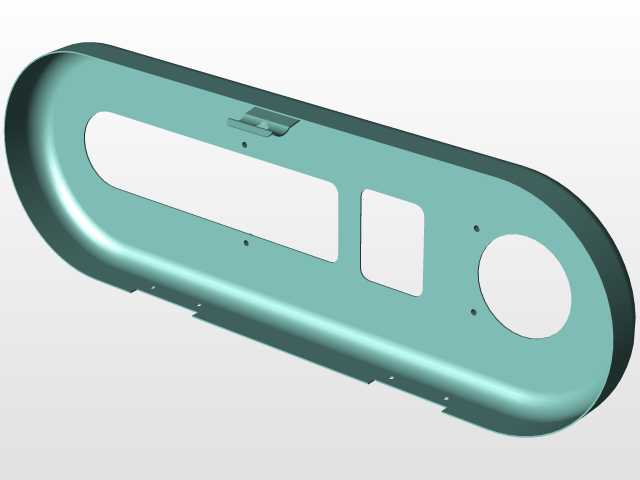

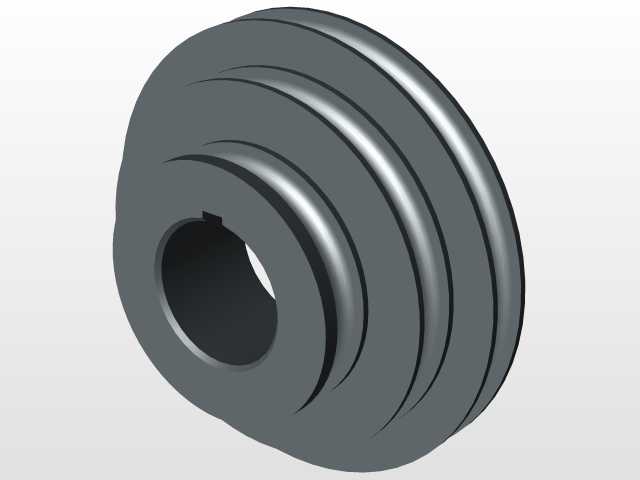

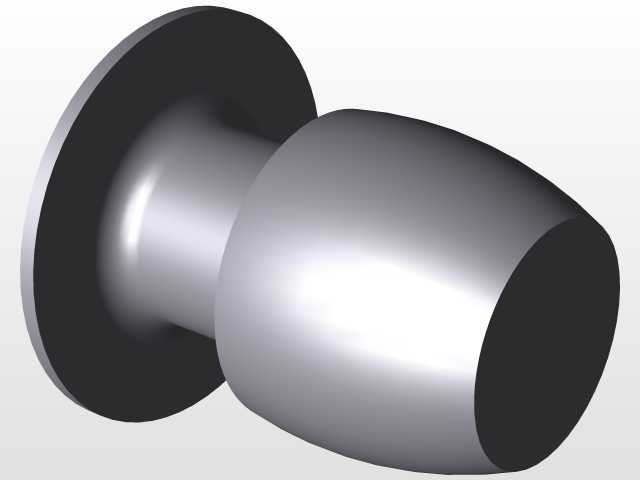

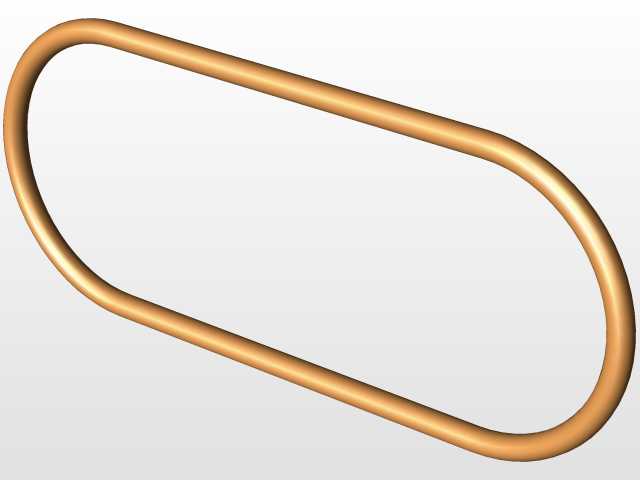

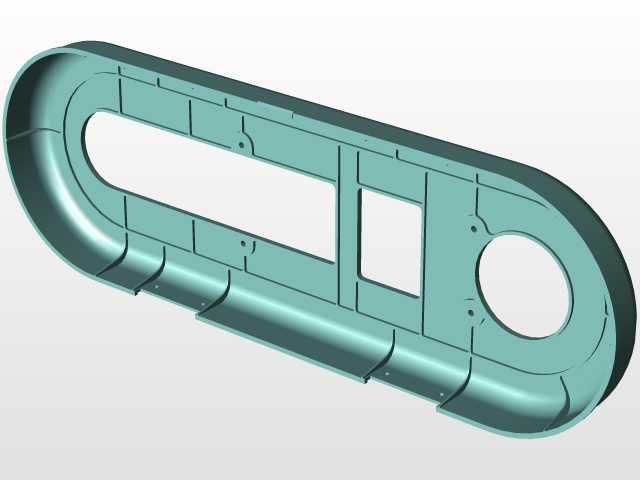

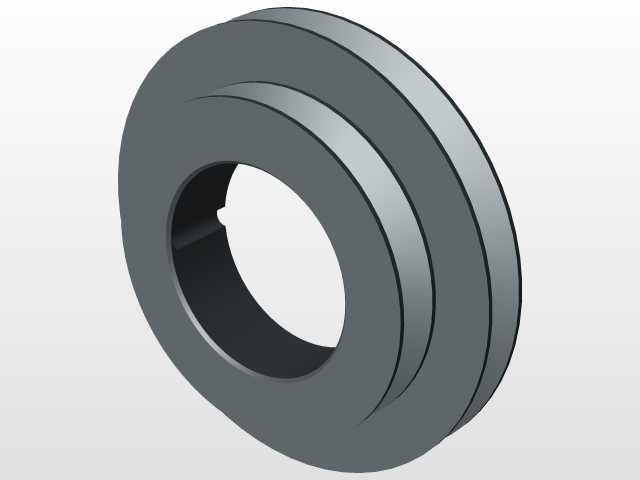

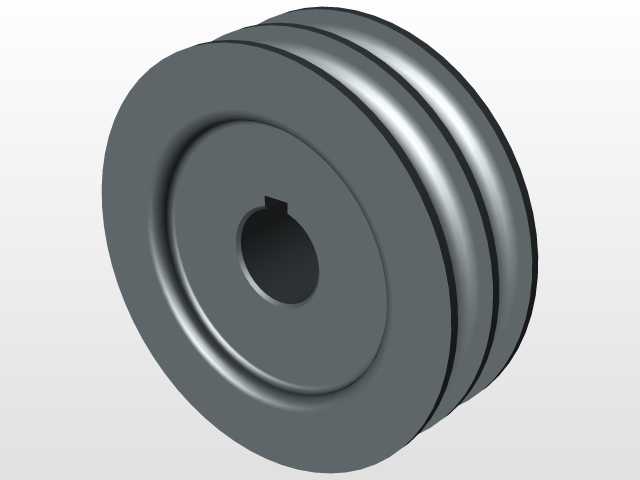

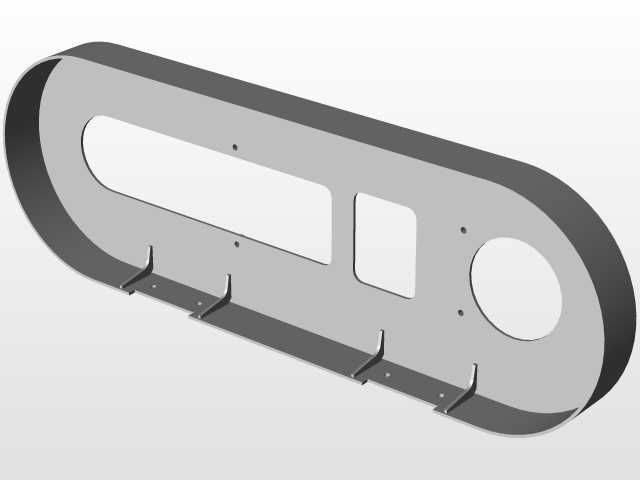

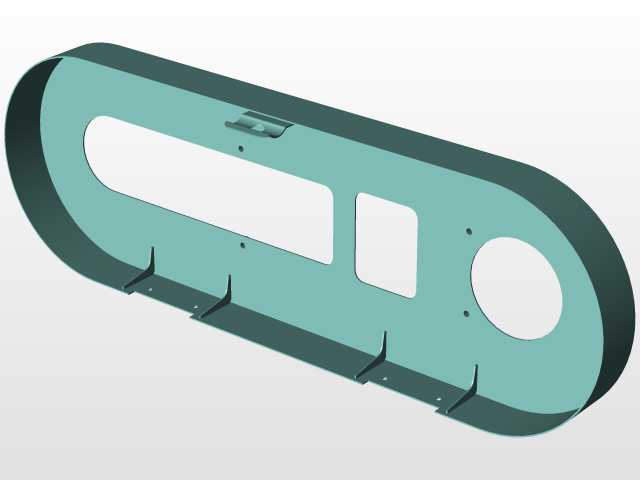

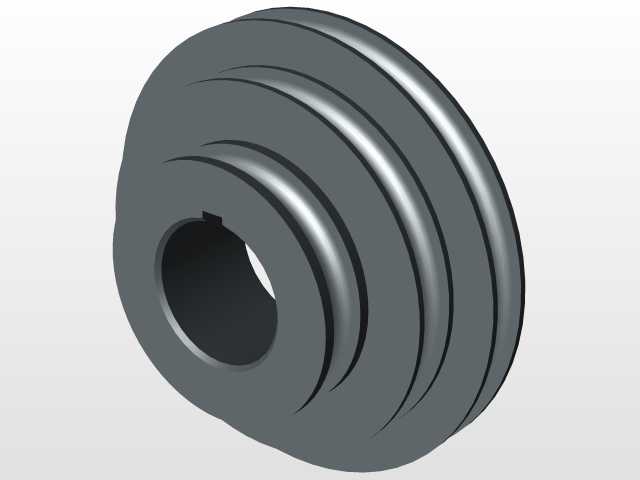

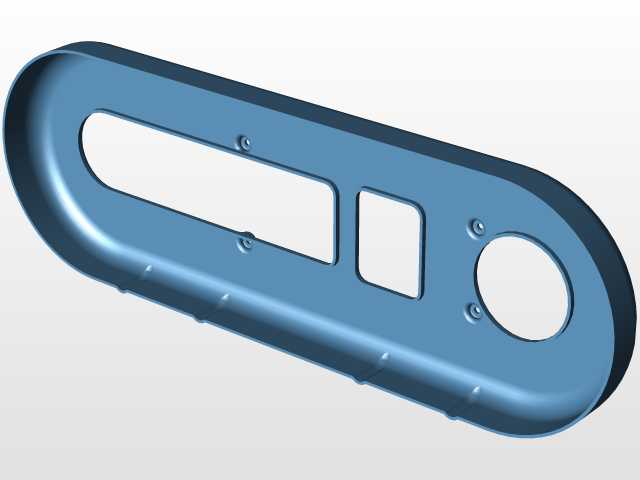

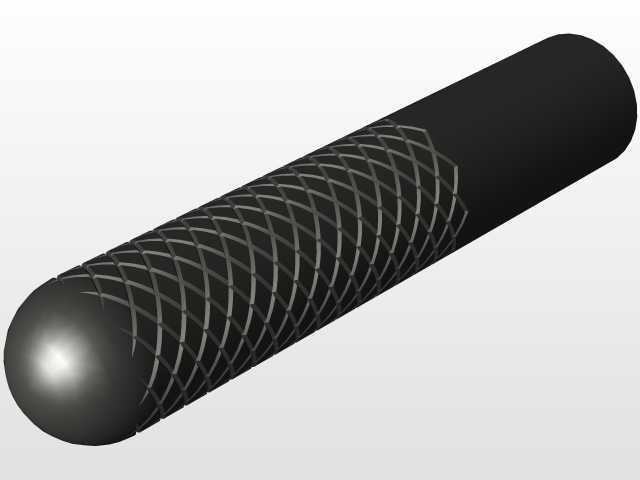

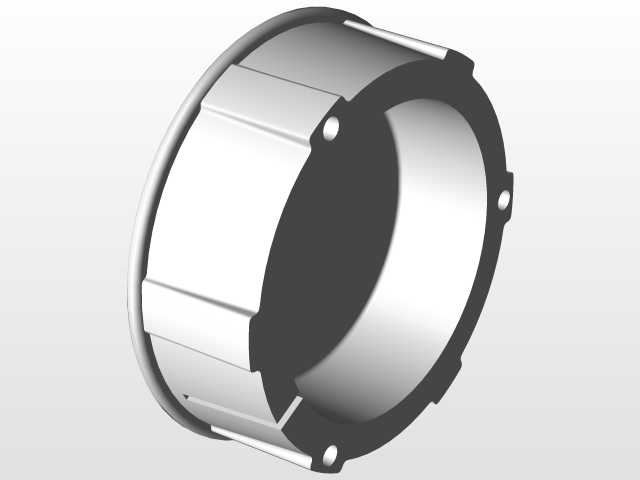

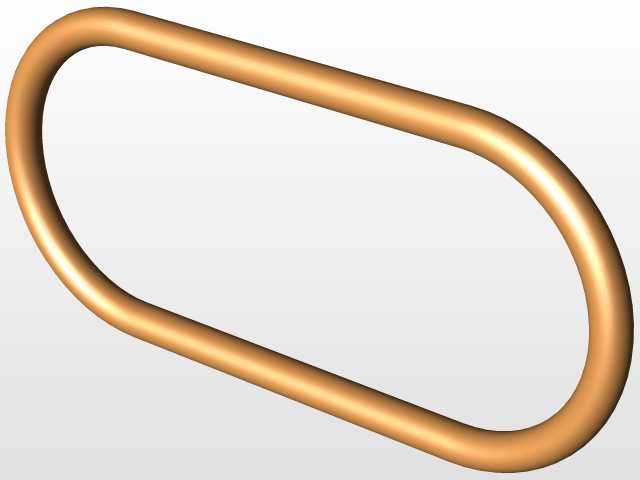

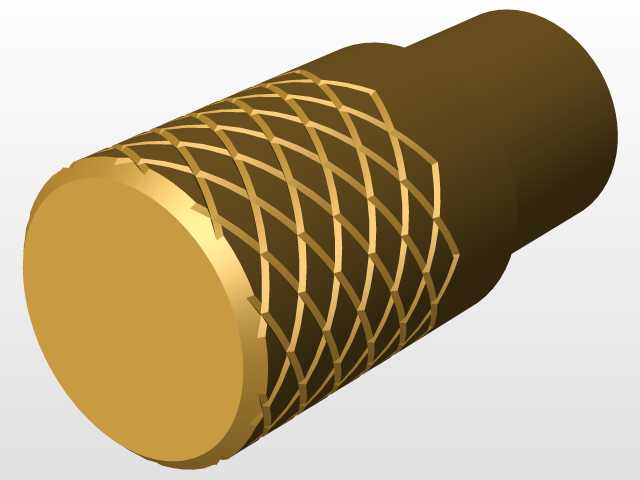

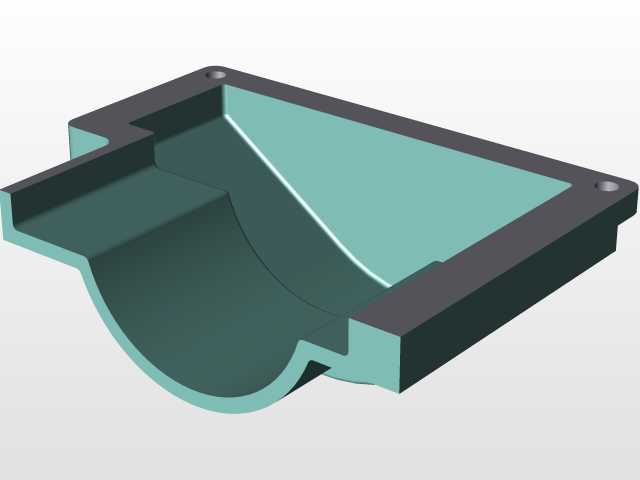

从安装边界来看，设备整体的占地尺寸仅为600mm*400mm左右，工作台面的高度调整范围在200mm到400mm之间，主轴端面到底座的最大距离为550mm，悬臂的伸出长度为250mm，也就是说，只要工位上能留出一块略大于A2纸张的平整台面，高度方向预留800mm的操作空间，就能完成设备的放置和操作，不需要专门的大型设备安装区域，非常适合空间紧张的小型加工场所使用。设备的传动带轮设置在主轴箱的后端，外部加装了半圆形的安全防护罩，避免传动带运转时卷入衣物或者杂物，操作手柄的握持部分采用绝缘防滑的胶木材质，即使手上沾有少量切削液也不会出现打滑的问题，所有的锁紧手柄都采用加长设计，不需要借助扳手就能徒手完成锁紧和松开操作，进一步提升了日常使用的便捷性。在实际建模过程中，所有的配合面都预留了合理的装配公差，轴承安装位、主轴锥孔、立柱配合面的尺寸公差完全按照通用机床的设计标准选取，既不会因为公差过紧造成装配困难，也不会因为公差过松导致设备运行时出现晃动，影响钻孔精度。
