电装顶部进料棕色燃油喷油器结构

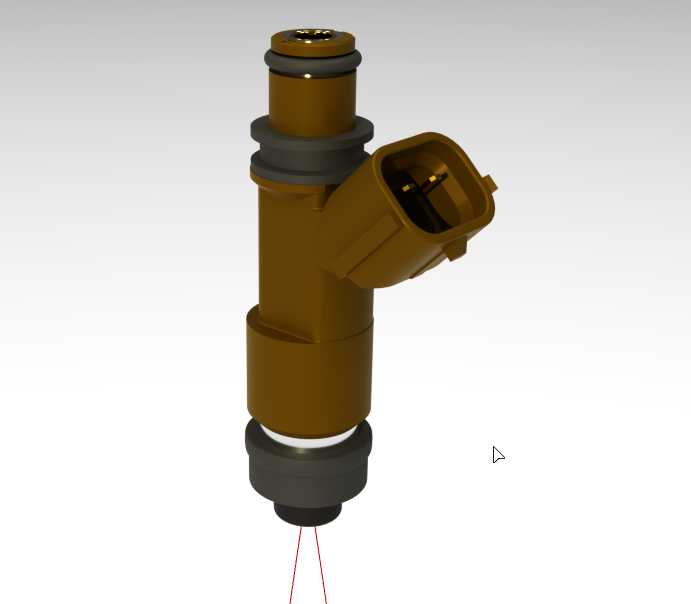

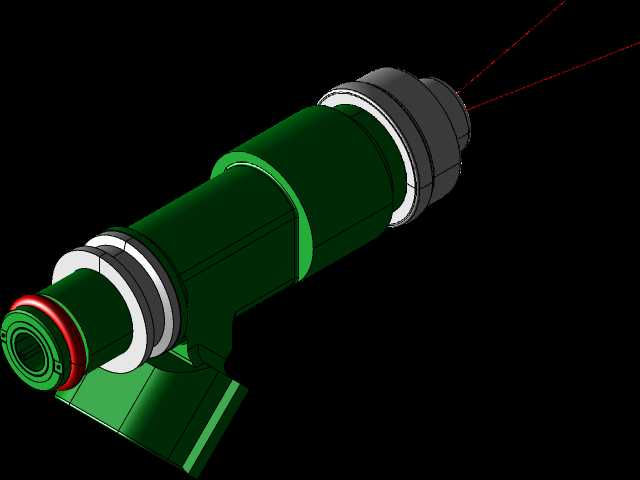

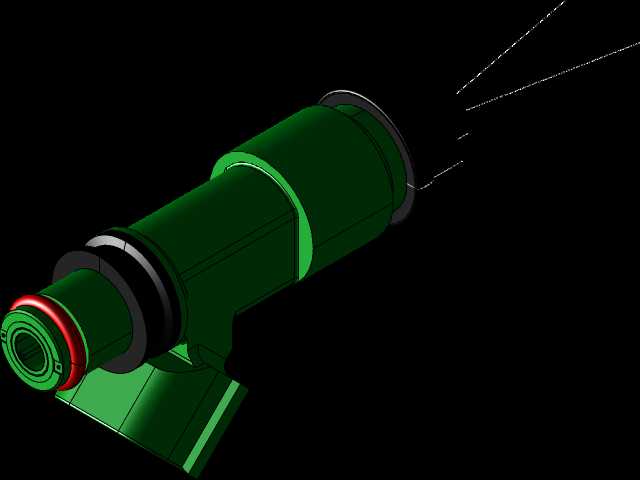

这款喷油器适配水平对置六缸机型的燃油供给系统，属于顶部进料结构的电磁式喷油部件，在整机燃油喷射环节承担精准计量燃油、将加压燃油雾化喷入进气道的核心作用。从安装边界来看，主体采用棕褐色绝缘耐油工程塑料壳体，上下两端设置O型圈密封槽，上端对接燃油分配管的接口外径匹配常规乘用车燃油轨的安装孔径，下端伸入进气歧管的喷嘴段直径适配对应机型的歧管安装座孔位，侧向伸出的电气接插件采用标准两针防水结构，接插件的卡扣朝向与壳体轴线呈固定夹角，安装时无需额外调整接插件角度即可对接发动机线束，整体轴向长度适配H6发动机进气侧的布置空间，不会与周边的进气歧管管壁、线束固定卡扣产生运动干涉。

设计层面，该喷油器采用顶部进油的流道结构，燃油从上端接口进入后直接流经阀体内部的油腔，相比侧进油结构可减少燃油流动的转折阻力，降低轨压波动对喷油量一致性的影响，内部的电磁线圈集成在壳体中段的塑料包覆层内，线圈通电时产生的电磁力克服内部弹簧预紧力，带动针阀抬起，高压燃油通过喷嘴头部的微细喷孔喷出，针阀升程控制在极小的范围内，保证喷油响应速度满足高转速工况下的多次喷射需求。喷嘴头部的喷孔采用多孔布局，喷出的油束角度匹配进气道的气流走向，能让燃油与进气充分混合，避免油束直接喷到进气门背面或气道壁面形成积碳。

实际装车应用中，这类喷油器主要服务于自然吸气多点电喷动力系统，工作时承受燃油分配管内的恒定静压，长期工作温度覆盖发动机冷启动到全负荷热机的全区间，壳体材料选用耐燃油腐蚀、耐高温老化的玻纤增强塑料，上下密封胶圈采用氟橡胶材质，可耐受燃油成分的侵蚀以及发动机舱内的温度交变，避免长期使用后出现密封失效漏油的问题。侧向的接插件内部设置防水密封圈，可阻挡发动机舱内的水汽、油污进入接插件内部，防止针脚氧化导致的接触不良故障。

建模过程中需要重点关注几个关键配合尺寸：上下O型圈的槽宽与槽深直接决定密封压缩率，压缩率过大容易导致胶圈老化开裂，压缩率不足则会出现燃油渗漏；接插件的针脚位置度需要严格匹配线束端插件的尺寸，否则会出现装配时插针顶弯的问题；喷嘴头部的伸出长度需要与进气歧管安装座的深度匹配，保证喷嘴端面的位置符合混合气形成的设计要求，伸出过长会遮挡进气道流通截面，伸出过短则会导致油束雾化空间不足，影响混合气均匀性。另外，壳体外部的环形定位凸台的直径与轴向位置，是装配时压入燃油轨和进气歧管的定位基准，建模时需要保证该凸台与壳体轴线的同轴度，避免装配后出现偏斜导致密封失效。

从功能特性来看，该喷油器的静态流量参数匹配3.0L排量六缸发动机的动力需求，在标定轨压下的喷油量线性区间覆盖怠速到全负荷的所有工况，喷油开启与关闭的响应延迟控制在毫秒级，可满足动力系统对空燃比的精确控制要求，帮助整机满足排放与油耗的设计指标。日常维修替换场景中，该结构的喷油器属于标准化部件，只要接口尺寸、流量参数、电阻值匹配即可通用，建模时还原的所有安装接口尺寸，可直接用于维修教学模型制作、发动机拆装实训台的搭建，也可作为燃油系统改装时的部件选型参考，帮助设计人员快速完成周边部件的匹配校核，减少实物试装的验证次数。
