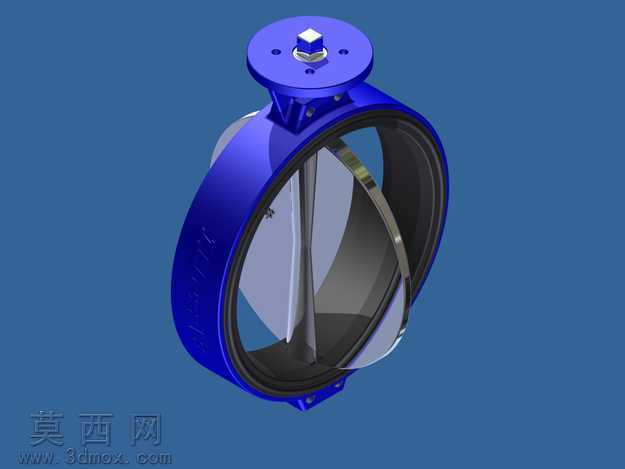

对夹式软密封蝶阀工业三维设计作品

本作品为对夹式软密封蝶阀的完整三维设计模型，建模过程严格遵循工业阀门的实际生产制造规范，从结构合理性、装配可行性与实际工况适配性出发完成全流程设计。建模阶段首先搭建整体参数化骨架，确定阀门的公称通径、公称压力、法兰连接尺寸等核心基准参数，再依次拆分阀体、阀板、阀杆、密封胶圈、顶部连接法兰、驱动端固定组件等独立零件，对每个零件的特征进行精细化构建：阀体部分采用对夹式薄壁环形结构，精准还原阀体外侧的加强筋布局、安装定位凸台、密封槽的公差配合尺寸，保证阀体可适配对应标准的管道法兰安装；阀板采用流线型碟板结构，优化过流面的曲面弧度，既降低流体通过时的阻力损失，也保证阀板转动过程中与密封面的贴合度无卡滞；密封结构采用嵌入式软密封设计，精准绘制橡胶密封圈的截面形状与安装卡槽，还原软密封蝶阀零泄漏的密封特性；顶部驱动连接端按照标准法兰尺寸设计，预留阀杆的装配孔、定位销孔与驱动装置的安装螺孔，可适配手动、气动、电动等多种驱动装置的安装需求。材质与渲染阶段，根据工业阀门的实际用材赋予对应材质属性：阀体与阀板采用球墨铸铁材质，还原金属表面的哑光烤漆质感，呈现工业产品的厚重金属质感；密封胶圈赋予丁腈橡胶的半哑光弹性材质，区分金属与非金属零件的视觉差异；顶部紧固件采用不锈钢亮面材质，突出装配细节的层次感；阀杆部分采用调质合金钢材质，还原金属加工后的细腻金属光泽。整体渲染采用工业蓝背景，通过三点布光突出阀门的环形结构轮廓、碟板的曲面形态与各零件的装配关系，清晰展示阀门的整体外观与内部结构特征。结构设计上充分考虑实际装配逻辑，所有零件的配合公差、装配间隙均按照机械设计标准设定，阀杆与阀板的连接采用扁方定位加销钉固定的结构，保证扭矩传递的可靠性；阀体与密封圈的过盈配合尺寸经过参数化校核，确保密封性能稳定；整体模型无多余特征、无干涉错面，可直接用于产品展示、装配模拟、工程出图等场景，完整还原了一款工业级对夹式软密封蝶阀的全部设计细节，符合流体控制领域管道阀门的实际设计要求。
