适配Stepmania的街机用金属跳舞垫结构设计

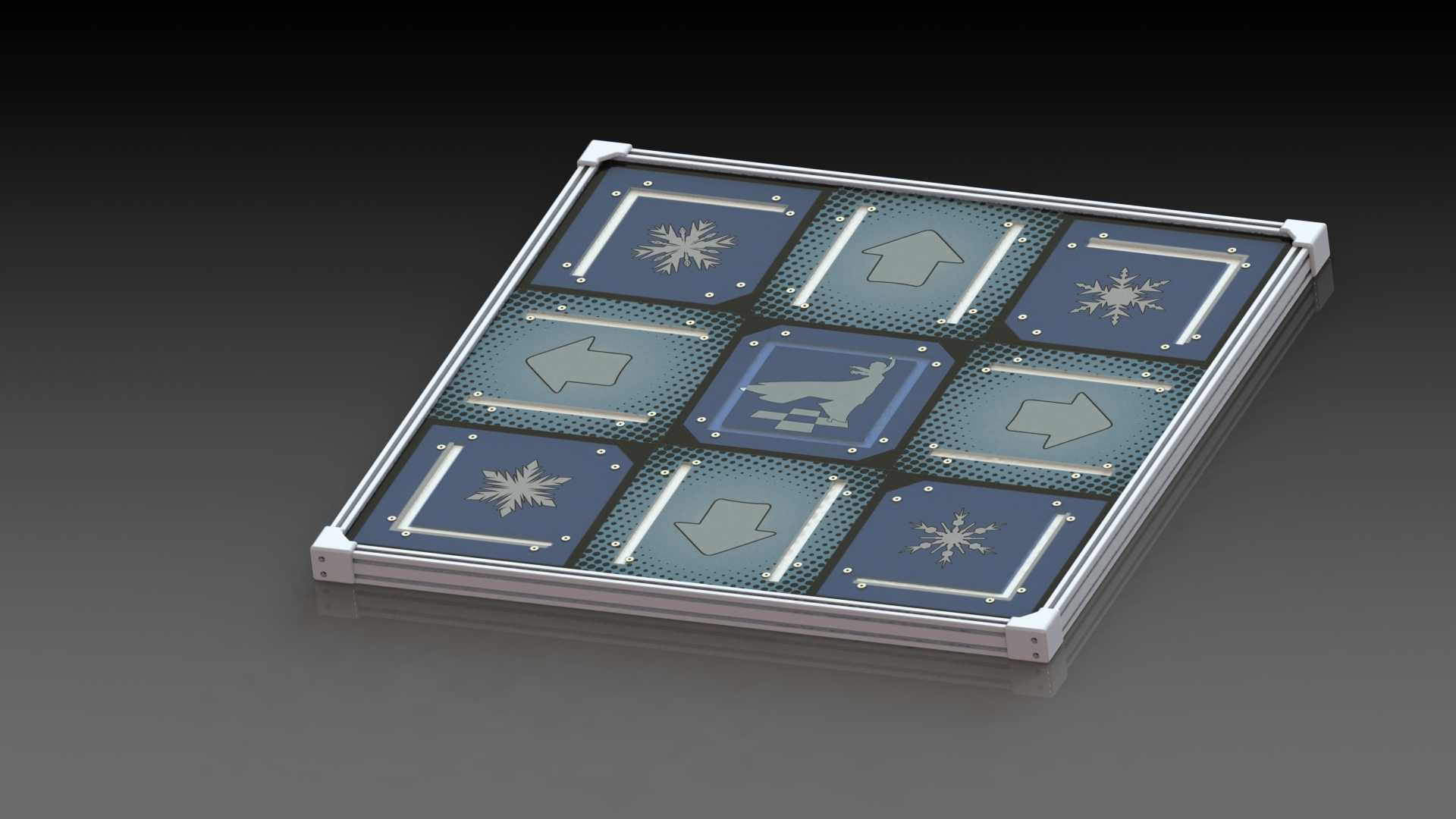

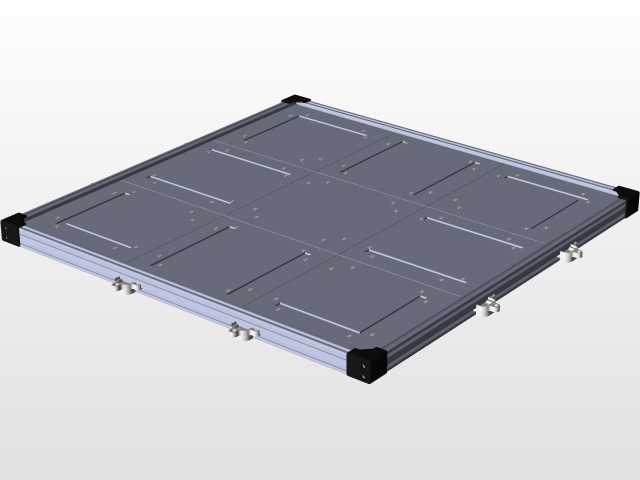

　　做商用街机外设结构设计的同行应该都接触过跳舞机类设备的踩踏板结构，这类部件看着是简单的平板踩踏结构，实际要兼顾高频踩踏下的结构强度、踩踏反馈精度、传感触发灵敏度，还要控制整体厚度适配街机柜体的安装空间，很多早期的跳舞垫用PVC基材加薄膜开关，用不到半年就会出现局部塌陷、触发失灵的问题，尤其是商圈电玩城这类高负载使用场景，日均踩踏次数能达到大几千次，结构强度不够的话售后维护成本会非常高。这款适配Stepmania系统的金属跳舞垫，整体采用框架式承载结构设计，主体承载面用冷轧钢板做整体冲压成型，边缘做了圆弧卷边处理，避免玩家光脚或者穿薄底鞋游玩时刮蹭脚踝，板面做了防滑喷砂处理，即使玩家出汗鞋底打滑也能保证足够的摩擦力，不会出现踩偏滑脱的安全隐患。

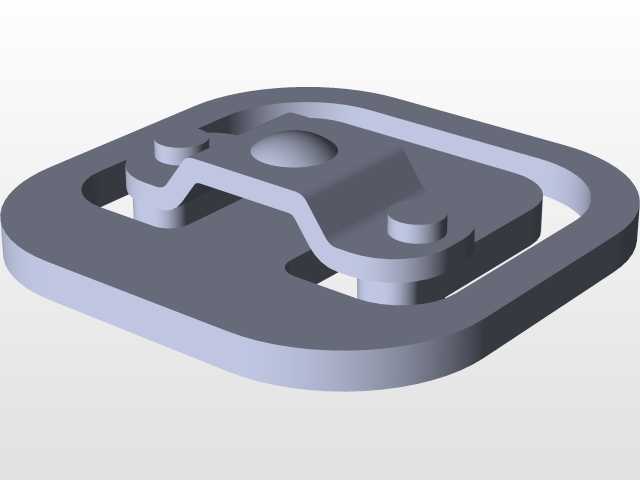

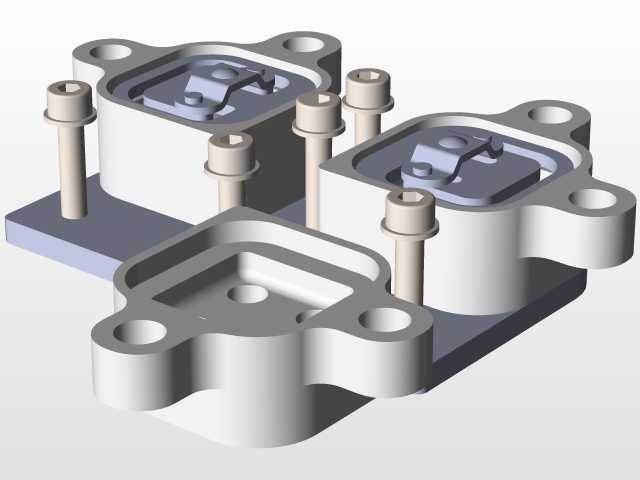

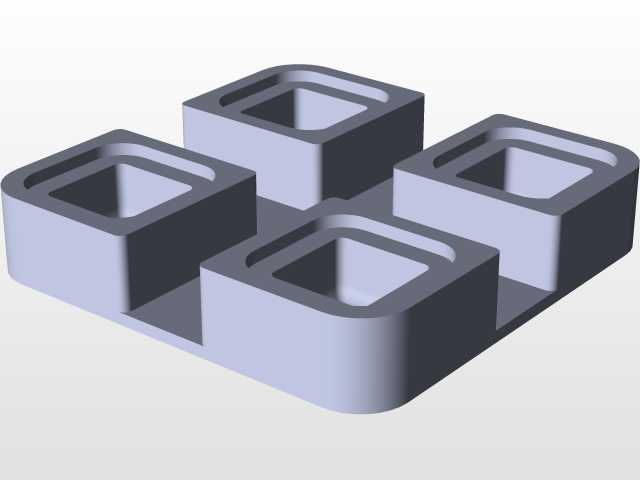

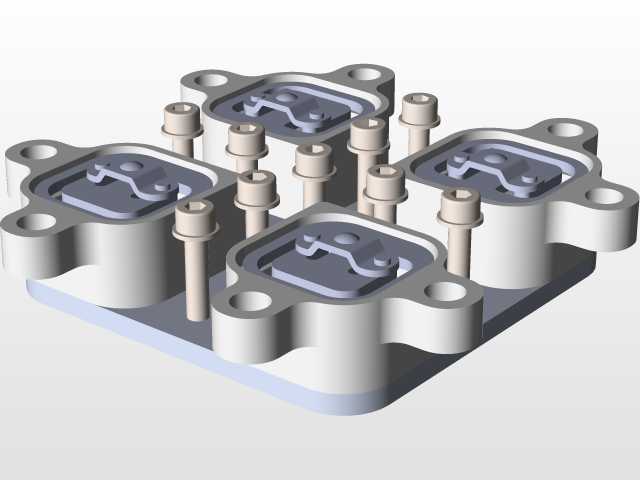

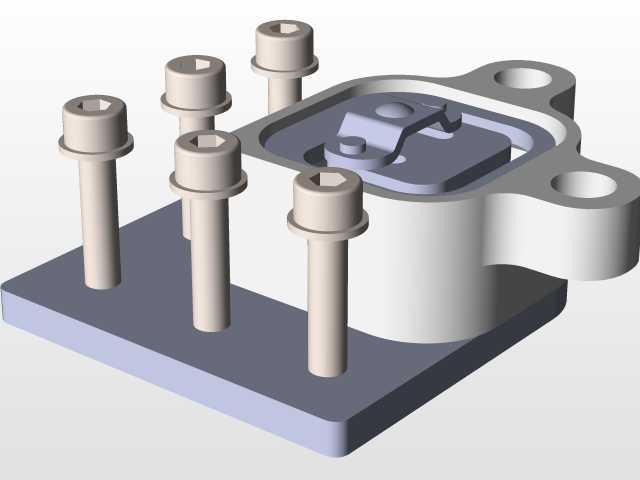

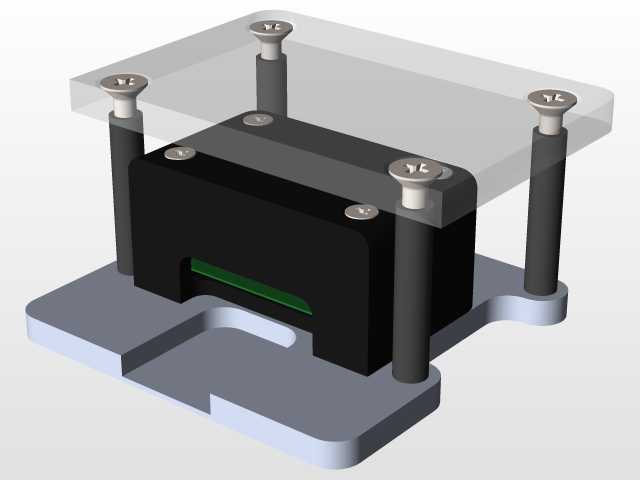

　　从安装边界来看，这款跳舞垫的整体外轮廓尺寸适配常规街机的柜体预留安装位，整体厚度控制在65mm以内，不需要对现有街机柜体做额外的开孔改造，直接替换原有老旧踏板即可完成升级，底部预留了标准的走线槽位，传感线束可以顺着框架内部的走线空间直接连接到柜体内部的控制主板，不会出现线束外露被踩踏磨损的问题。结构设计上没有采用传统的整体式受力板，而是把踩踏区域分成了对应舞步方向的独立承载单元，每个单元下方都配置了载荷传感器，相比传统的薄膜开关触发方式，载荷传感可以识别踩踏的压力阈值，不仅能实现触发信号的输出，还能对应Stepmania系统里的踩踏力度判定，提升游玩时的判定精度，也能避免误触发——比如玩家只是脚轻轻搭在踏板上不会触发信号，只有达到设定的踩踏压力阈值才会输出触发指令，大幅降低误判概率。

　　每个独立踩踏单元的下方都设置了硅胶缓冲垫，一方面是吸收踩踏时的冲击载荷，避免金属结构直接硬接触产生过大的噪音，商圈场地里如果设备噪音过大会影响周边其他设备的游玩体验，另一方面缓冲垫可以给玩家提供合适的踩踏反馈脚感，不会像踩在硬钢板上那样震得脚疼，长时间游玩也不会有明显的脚部不适感。框架的边角位置都设置了可调节的支撑脚，安装的时候可以根据场地地面的平整度调整每个支撑脚的高度，保证整个踏板面处于水平状态，不会出现某个角落悬空导致的踩踏异响、结构受力不均的问题，支撑脚底部贴有防滑橡胶垫，即使没有和柜体做硬连接，踏板也不会在高频踩踏下出现移位。

　　实际应用场景里，这类金属结构的跳舞垫除了商用街机场景，也可以用于家庭娱乐室的体感游戏设备搭建，或者是健身房的体感互动健身区域，相比家用的软质跳舞毯，金属结构的承载能力可以达到150kg以上，即使是大体重使用者也不用担心结构变形损坏。设计的时候特意把传感器的安装位置做了模块化设计，后期如果某个传感单元出现故障，不需要拆开整个踏板，只需要掀开对应位置的踩踏面板就可以更换传感器，维护效率比传统整体式结构提升很多，也降低了后期的维护配件成本。板面的方向标识采用嵌入式的耐磨印刷，不会因为长期踩踏出现标识磨损脱落的问题，即使使用三到五年，标识也能保持清晰可辨，不需要额外更换面板贴纸。

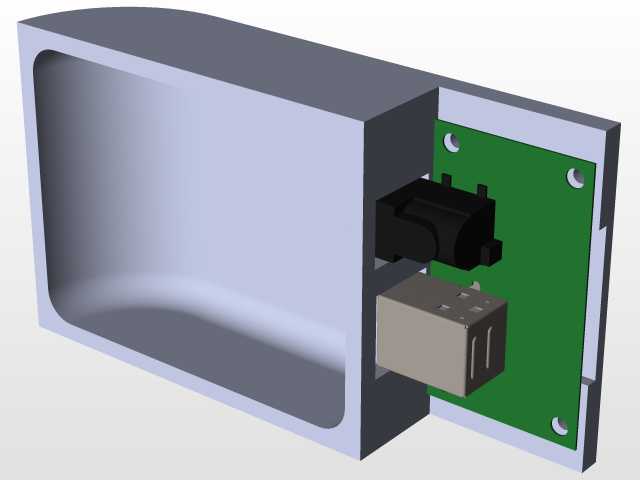

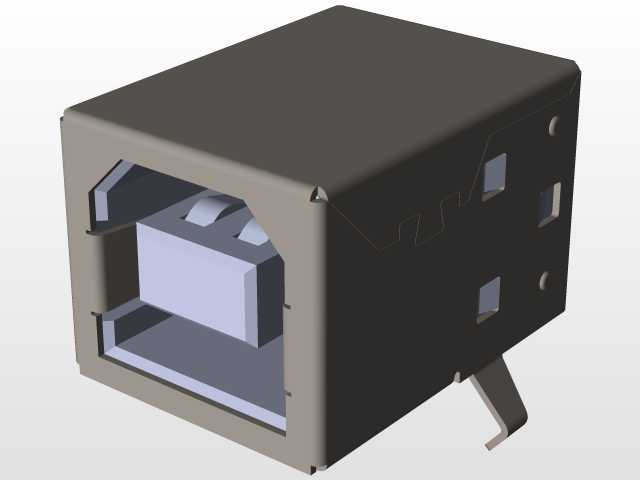

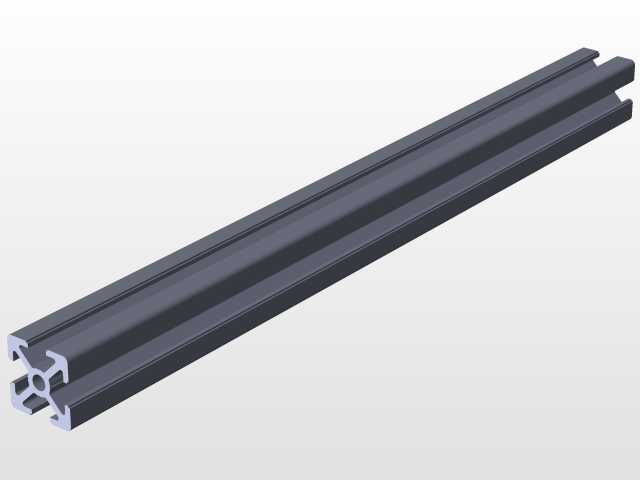

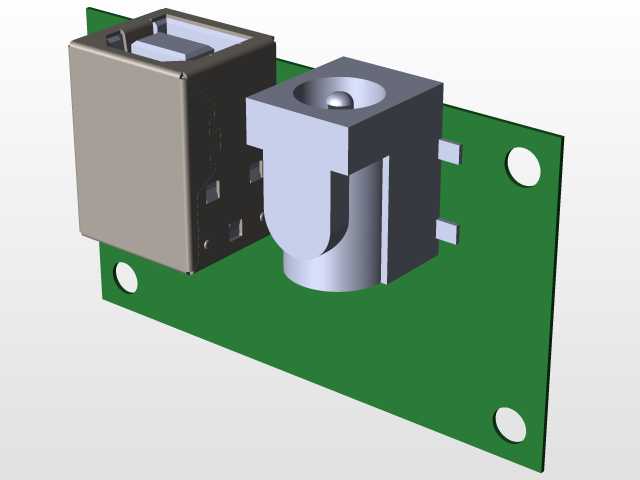

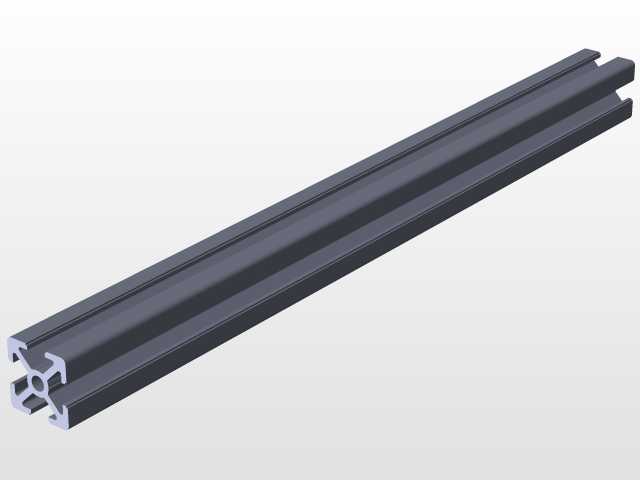

　　从结构受力的角度来看，整个承载框架采用了矩形钢管焊接成型，焊接位置都做了打磨除锈和喷塑处理，避免长期使用过程中出现锈蚀问题，每个踩踏单元的受力点都对应框架的支撑梁位置，不会出现面板悬空受力导致的钢板变形问题，经过反复的踩踏疲劳测试，在日均千次踩踏的使用强度下，结构变形量可以控制在0.2mm以内，完全满足商用场景的长期使用需求。踏板和控制系统的连接采用标准的接插件设计，不需要焊接接线，安装的时候只需要把对应接口插好就可以完成连接，即使是没有电路基础的场地维护人员也能完成更换安装操作。
