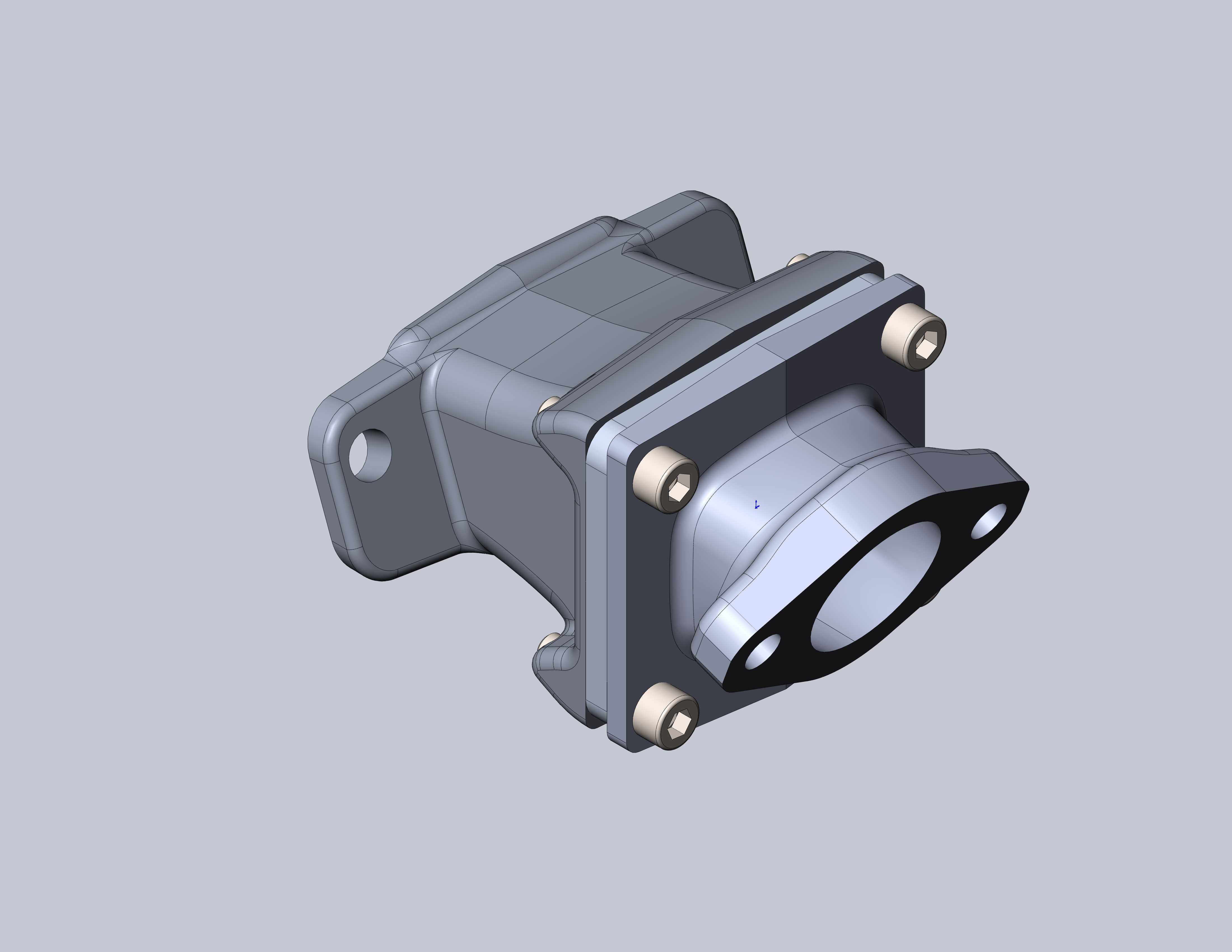

IZH Jupiter摩托车配套铸造铝硅簧片阀结构

　　在小排量二冲程动力设备的进气系统设计中，簧片阀是控制气流单向导通、避免曲轴箱混合气反喷的核心功能部件，这款适配IZH Jupiter RV RD350机型的簧片阀，采用铸造铝硅合金作为主体壳体材料，同时配套了对应的成型模具结构，可直接用于量产阶段的毛坯铸造与后续机加工定位参考。从实际装车应用场景来看，该阀组安装在化油器与曲轴箱进气口之间的连接位，发动机活塞上行时曲轴箱内形成负压，簧片在压差作用下自动开启，将雾化后的可燃混合气导入曲轴箱腔室；活塞下行时曲轴箱内压力升高，簧片紧密贴合阀座密封面，阻断混合气反向回流到化油器侧，以此保障二冲程发动机的进气充量效率，直接影响动力输出的平顺性与燃油消耗水平。

　　从功能特性来看，铝硅合金材质的壳体具备良好的导热性与轻量化优势，硅元素的加入提升了铸件的耐磨性能与尺寸稳定性，能够长期承受进气气流的冲刷、以及曲轴箱侧传递的温度交变负荷，不会因为长期热胀冷缩出现配合面翘曲漏气的问题。壳体上的安装法兰采用三螺栓固定布局，三个带衬套的安装孔位呈三角分布，相比对称四孔布局更适配该款摩托车发动机紧凑的机舱安装空间，安装时螺栓按照对角线顺序逐步拧紧，可保证法兰面受力均匀，避免单侧压紧力过大导致壳体变形、密封失效。阀组的出气端采用异形法兰接口，轮廓与曲轴箱进气口的安装面完全匹配，接口处预留了密封垫片的安装槽位，装配时配合耐油橡胶石棉垫即可实现端面密封，不需要额外涂抹密封胶，降低后期维护的拆装难度。

　　设计过程中首先围绕进气流量需求确定了阀片的有效开启面积，结合350cc排量机型在常用转速区间的进气峰值流量，核算簧片的开启高度与限位结构位置，避免高转速下簧片开启过大出现疲劳断裂，同时也防止开启不足导致进气阻力过大、动力输出受限。壳体的流道部分采用渐扩式过渡结构，从化油器侧的圆形接口到阀片安装位的矩形过流面，内壁做了顺滑的圆弧过渡，没有突兀的折角结构，减少进气过程中的气流紊流损失，提升混合气进入曲轴箱的流速均匀性。配套的铸造模具结构完全贴合壳体的外形特征，分型面选择在壳体最大轮廓的法兰分界处，模具上预留了砂芯定位的芯头结构，可一次铸出内部的流道空腔，减少后续机加工的材料去除量；模具的浇口位置设置在壳体侧边的安装耳位置，浇注时铝液能够平稳填充整个型腔，避免卷气产生内部气孔缺陷，保证壳体的气密性满足使用要求。

　　从安装边界尺寸来看，阀组整体的轴向长度控制在适配原车安装空间的范围内，不会与周边的车架结构、化油器安装吊耳产生运动干涉；两侧的安装耳带有定位凸台，装配时可快速卡入曲轴箱侧的定位槽内，不需要反复调整对齐孔位，提升总装环节的装配效率。壳体上的螺栓安装孔内压装了铜质衬套，避免螺栓拧紧时铝质壳体的螺纹孔被压溃，同时也方便后期拆装维护时不会因为螺纹滑牙导致整个阀组报废。簧片的限位结构与壳体一体铸造成型，表面经过机加工平整处理，簧片开启到最大设计角度时会贴合在限位面上，不会因为反复弯折产生应力集中点，有效延长簧片的使用寿命。在实际选型匹配时，该结构不仅可用于该款摩托车的原厂替换，也可作为同排量二冲程通用动力、小型便携发电机组的进气阀组设计参考，其铸造模具的分模思路、流道设计逻辑，也能为同类铝硅合金阀类铸件的开发提供可复用的结构参考。
