IZH Jupiter RV配套铸造铝硅簧片阀结构

　　这套簧片阀主要适配IZH Jupiter RV系列摩托车型的进气通路，属于二冲程动力系统里负责气流单向导通的核心部件，材质选用铸造铝硅合金，也是考虑到摩托发动机舱的安装空间紧凑、工作时持续受振动与温度交变影响，铝硅合金的铸造流动性好、成型后热膨胀系数低，和周边铝合金缸体部件的热变形匹配度高，长期工作不会因为材质热胀差出现密封面错位的问题。从实际装车场景来看，这类簧片阀安装在化油器与曲轴箱之间的进气道位置，核心作用是利用簧片的弹性形变实现单向通断：活塞上行时曲轴箱内形成负压，簧片被进气气流顶开，可燃混合气顺利进入曲轴箱；活塞下行时曲轴箱内压力升高，簧片快速压紧在阀座密封面上，阻断混合气反向倒流回化油器，避免反喷、油耗升高、动力输出不稳的问题，直接影响发动机的进气效率与低速扭矩响应特性。

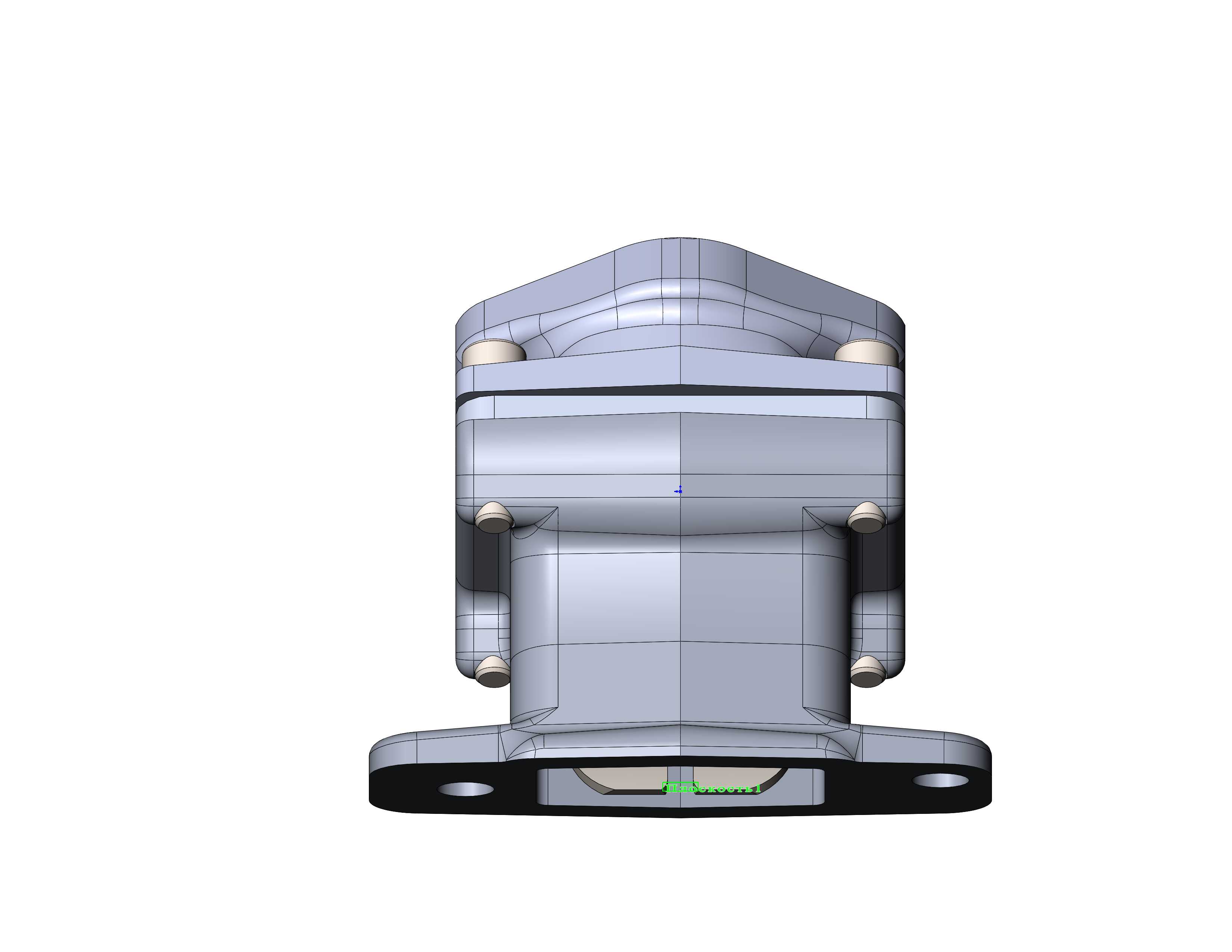

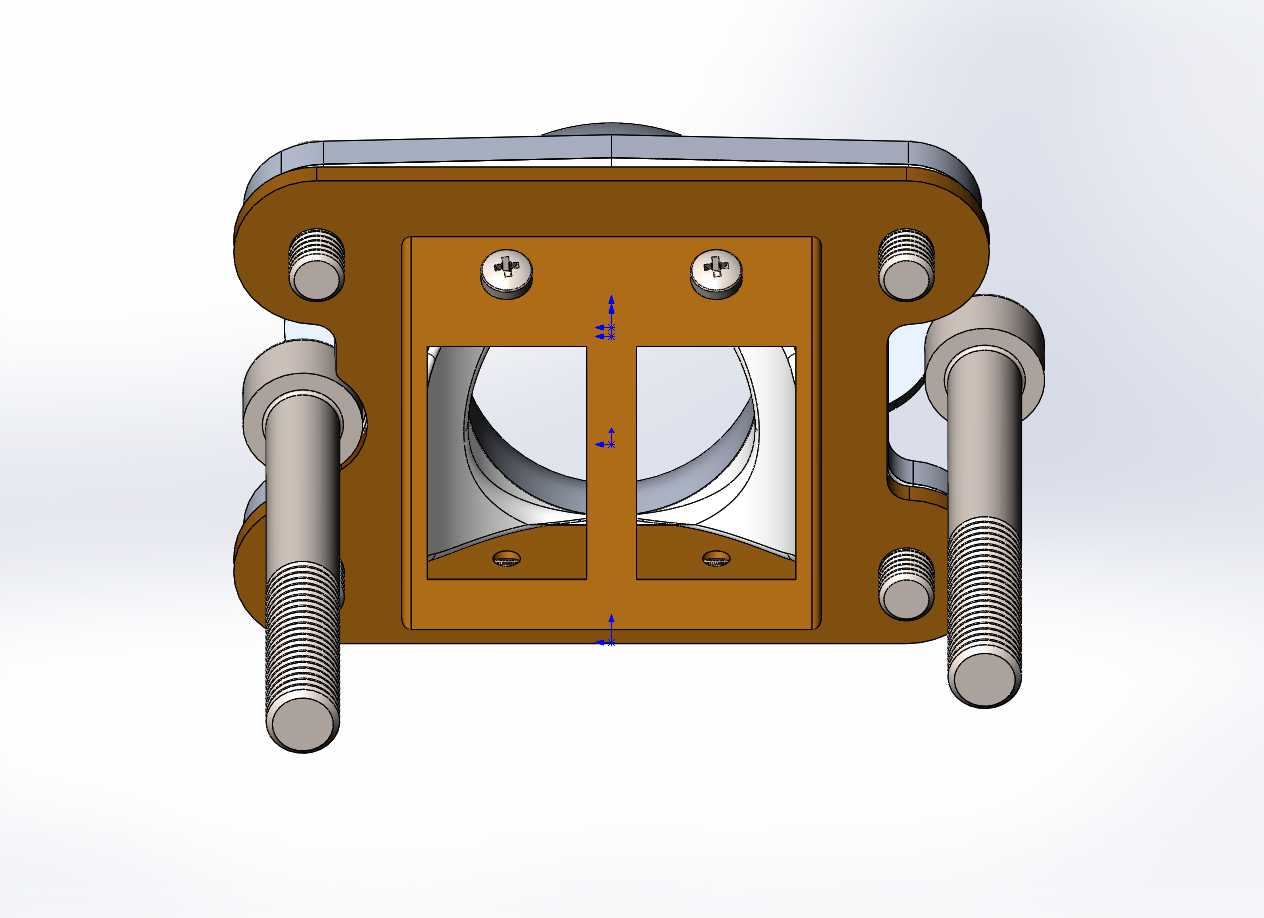

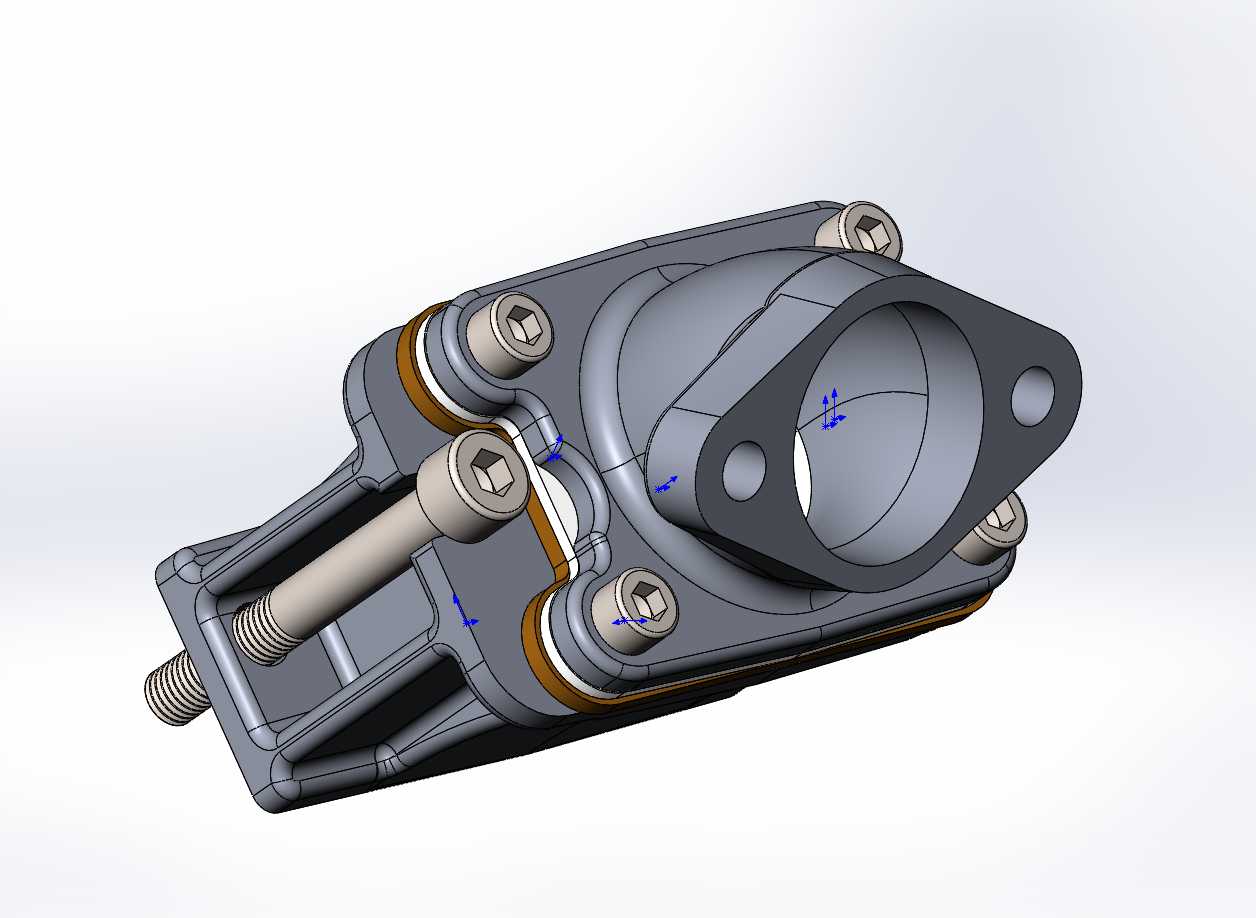

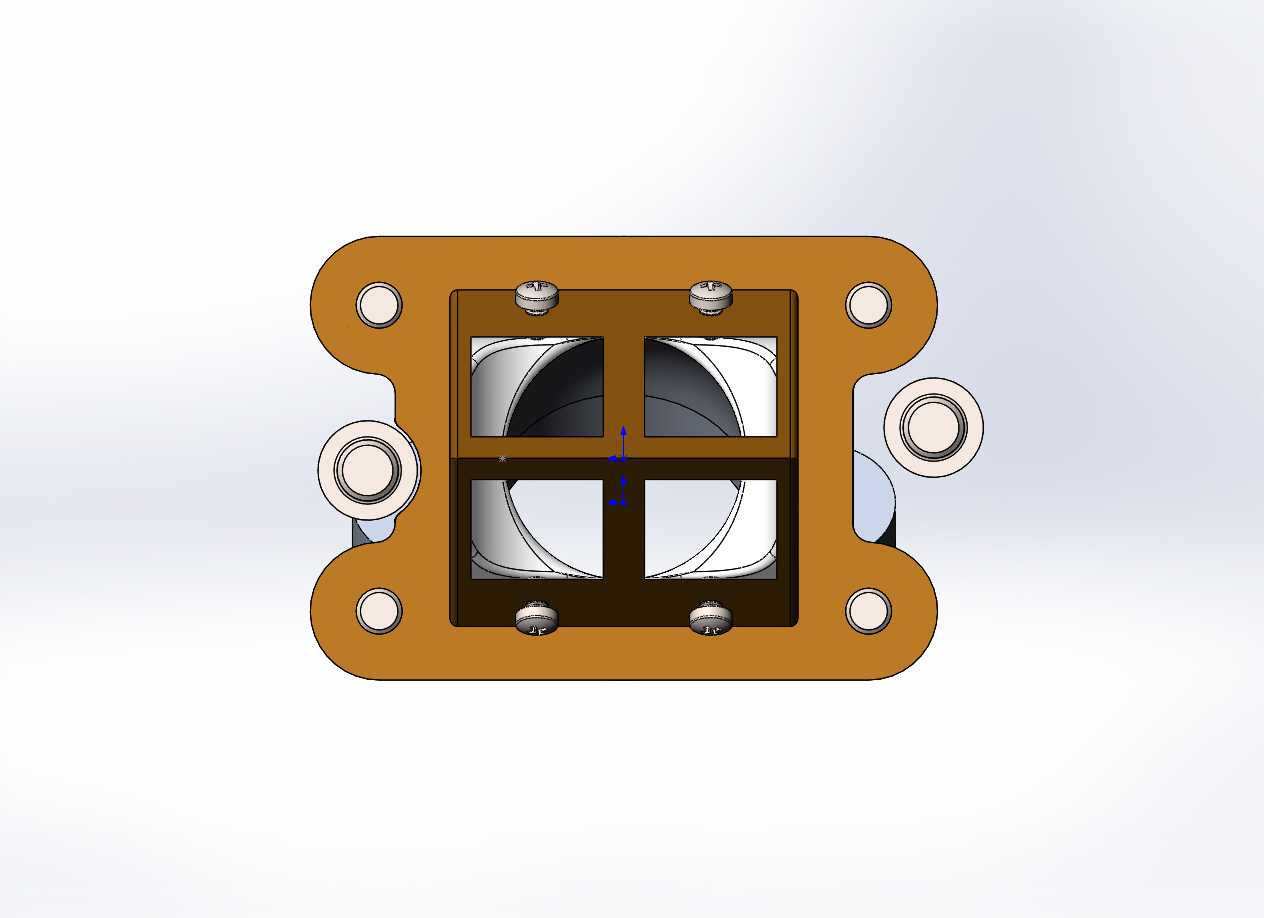

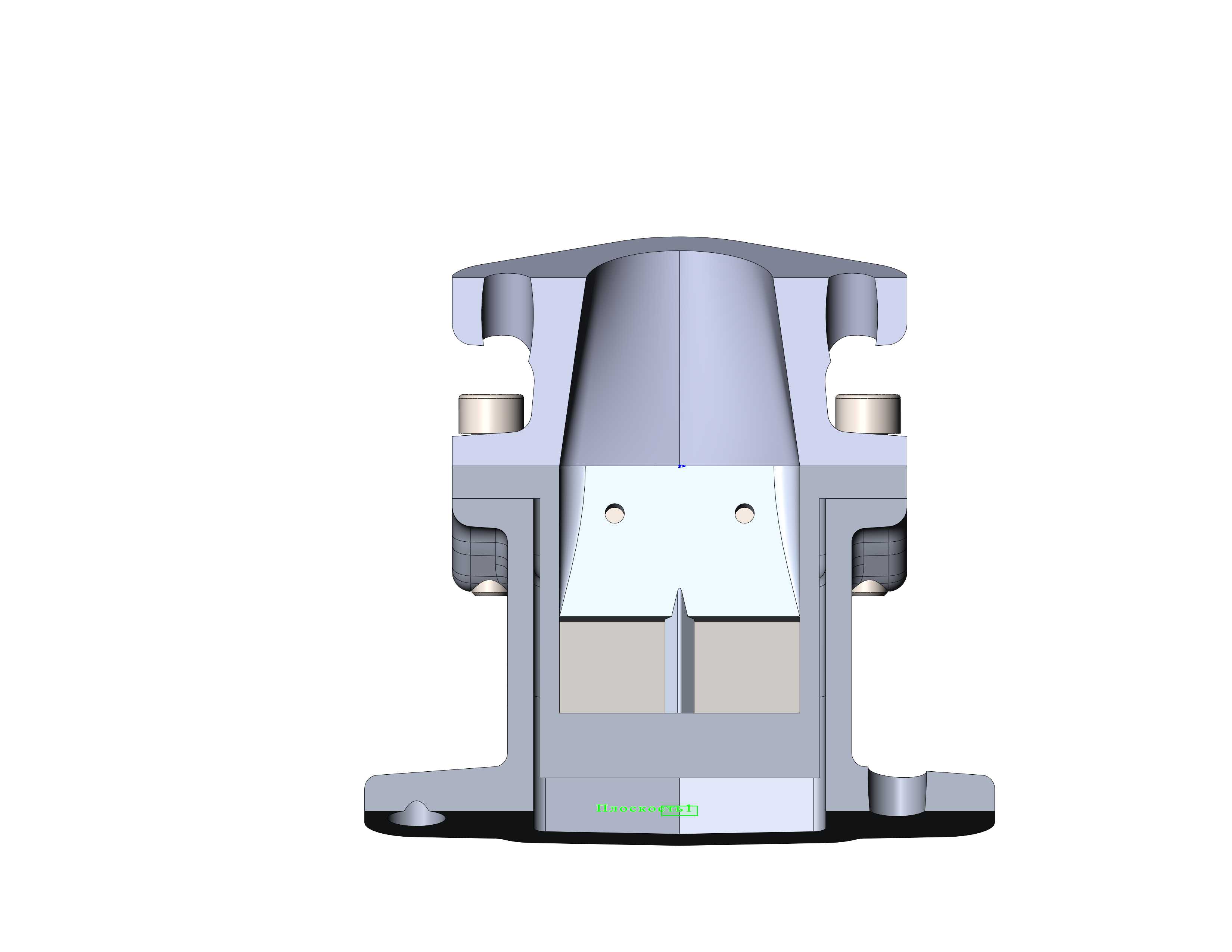

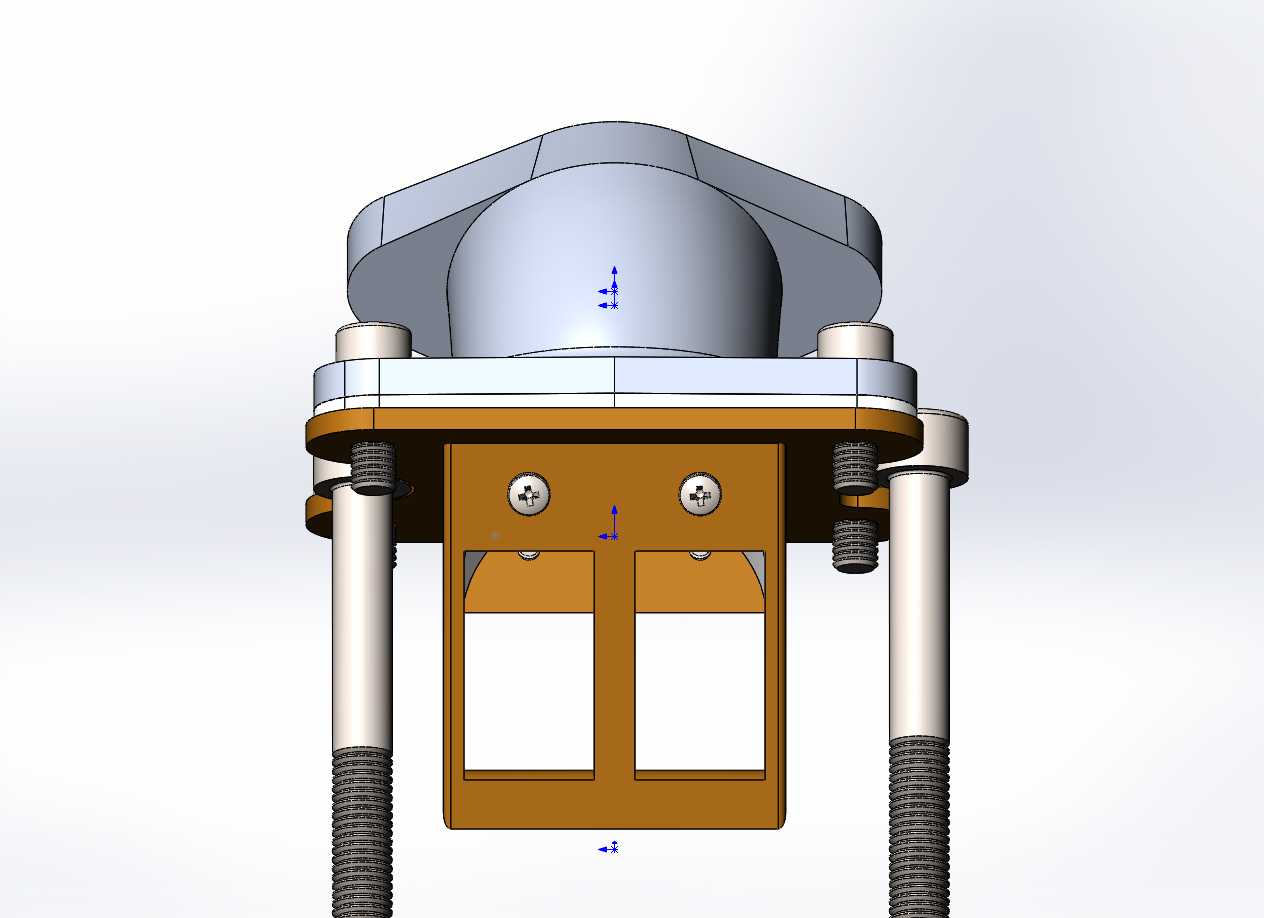

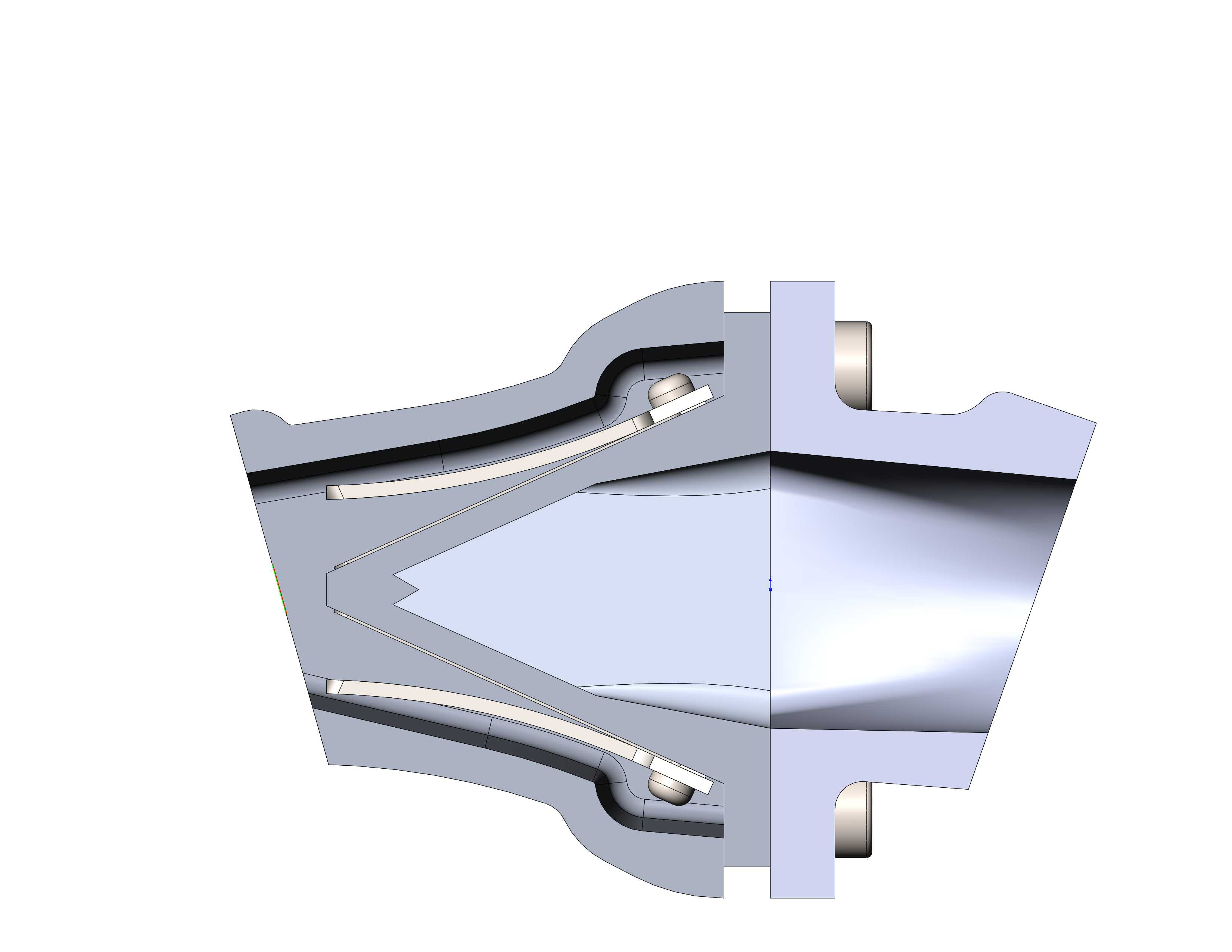

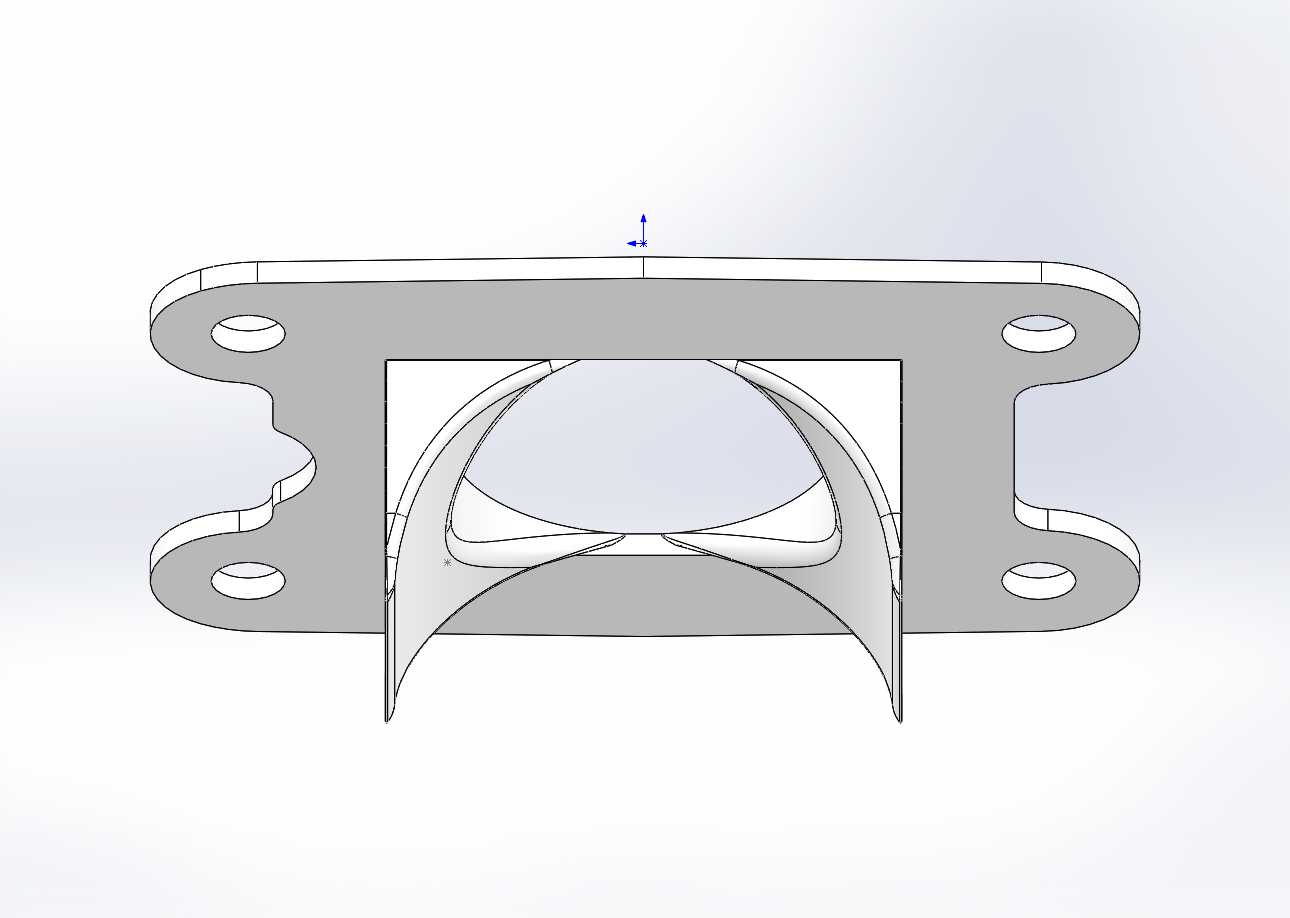

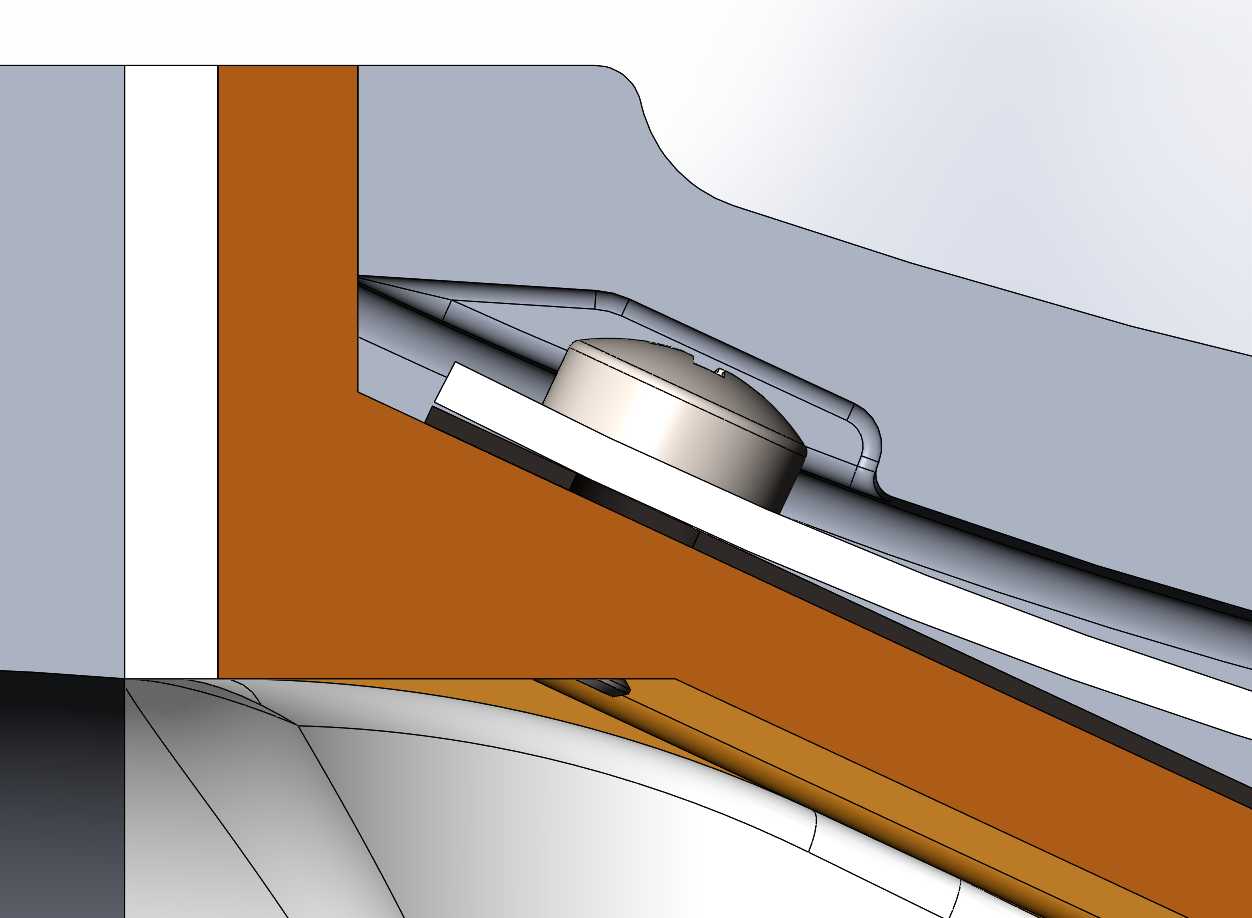

　　设计层面首先考虑的是安装边界的适配性，整个阀组采用法兰式安装结构，带两个定位安装孔的法兰面直接对接缸体进气侧的安装平面，法兰面的平面度公差控制在0.05mm以内，配合密封垫实现静态密封，避免安装后出现漏气。阀组的主体腔体采用流线型过渡设计，进气口为大口径圆形通路，内壁没有突兀的直角台阶，能减少进气阻力，让气流更顺畅地进入曲轴箱，提升充气效率。簧片的限位结构集成在阀座上，限制簧片的最大开启角度，避免发动机高转速工况下簧片开启过大发生塑性形变甚至断裂，同时限位结构的弧度经过匹配，让簧片开启时的形变应力均匀分布，延长簧片的疲劳寿命。

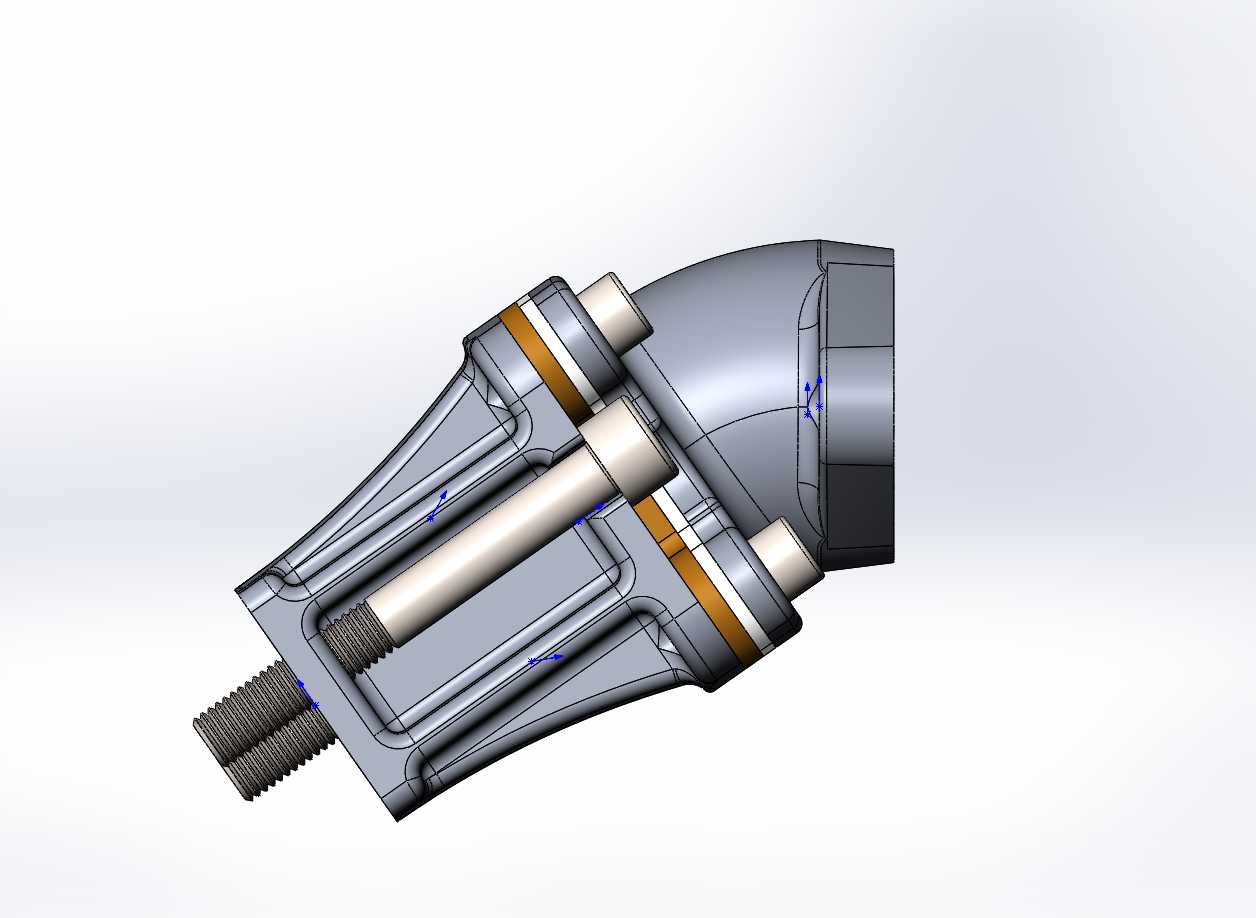

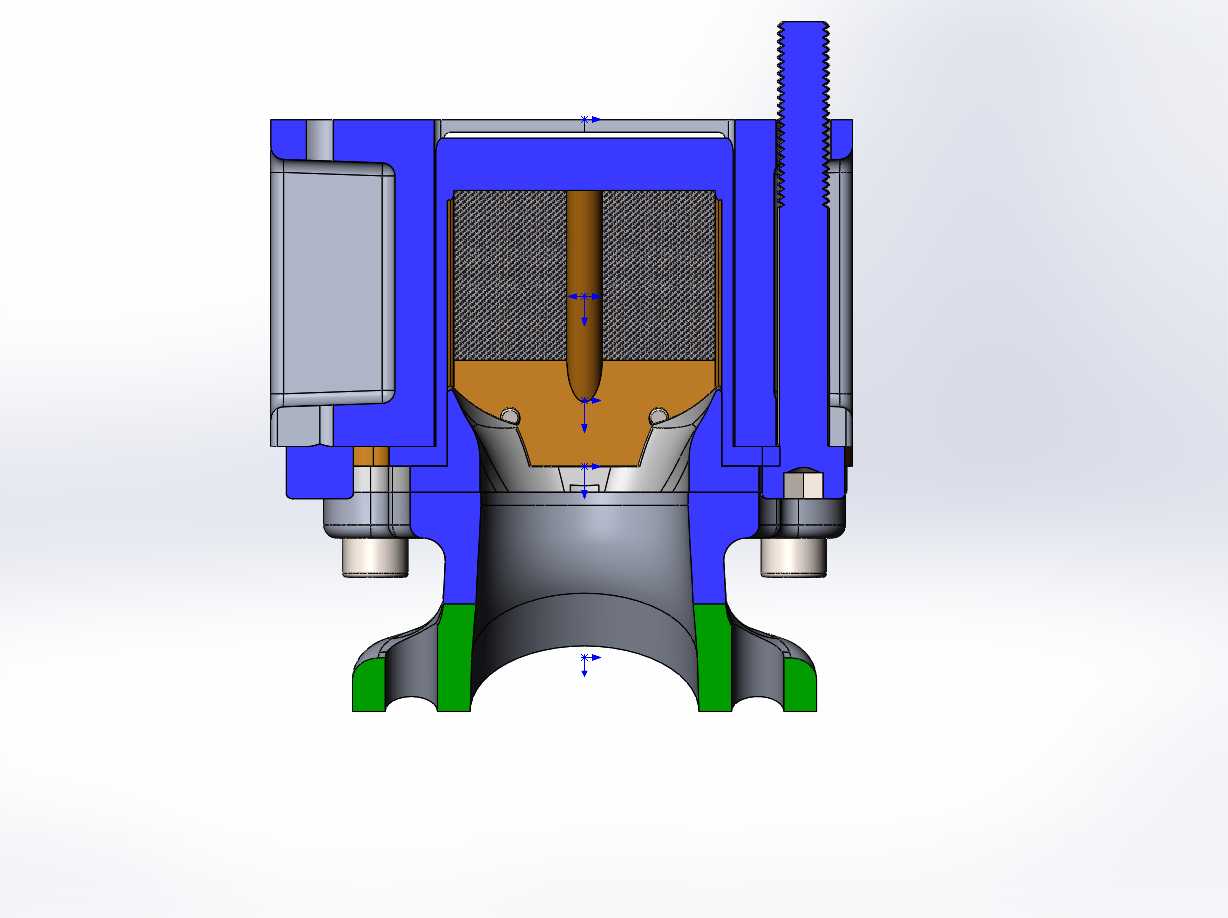

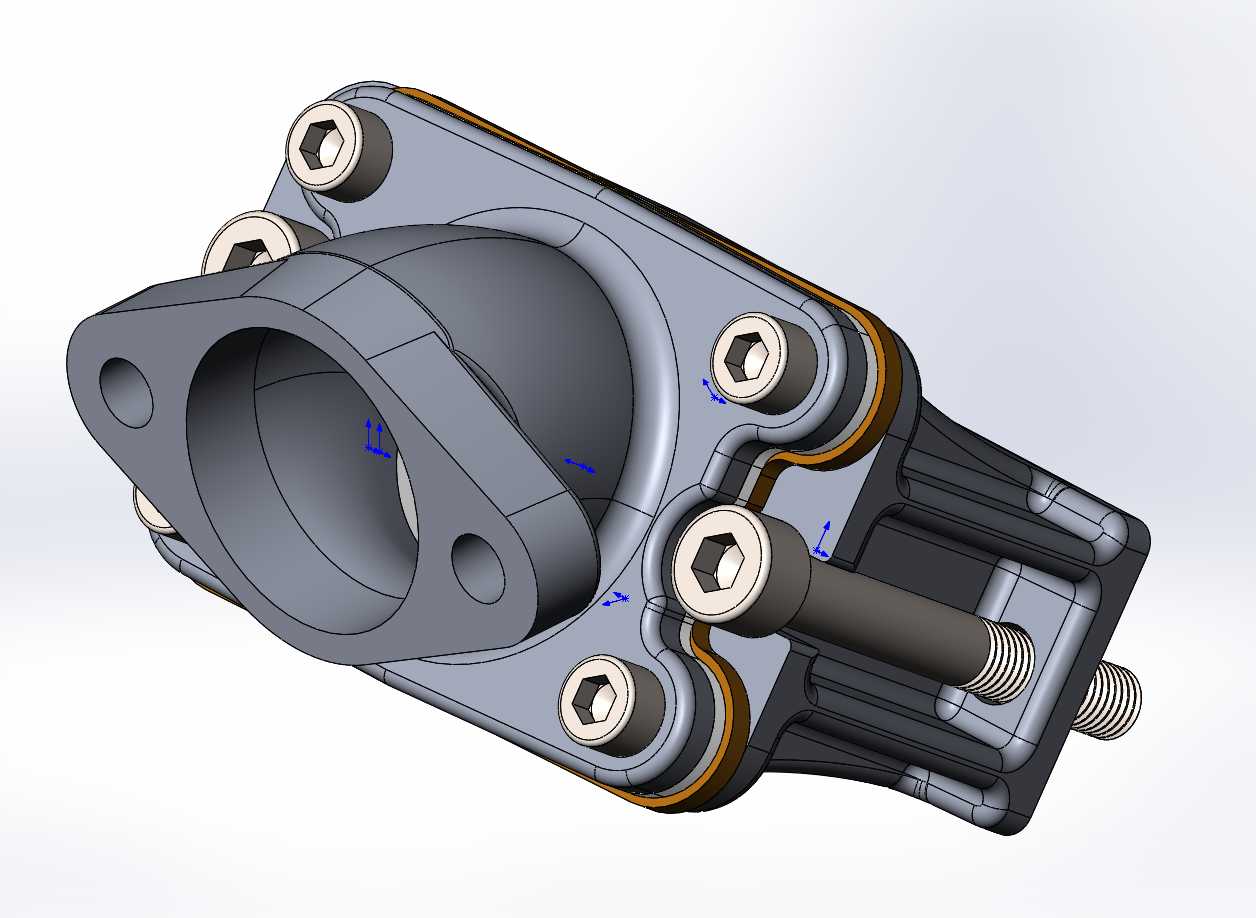

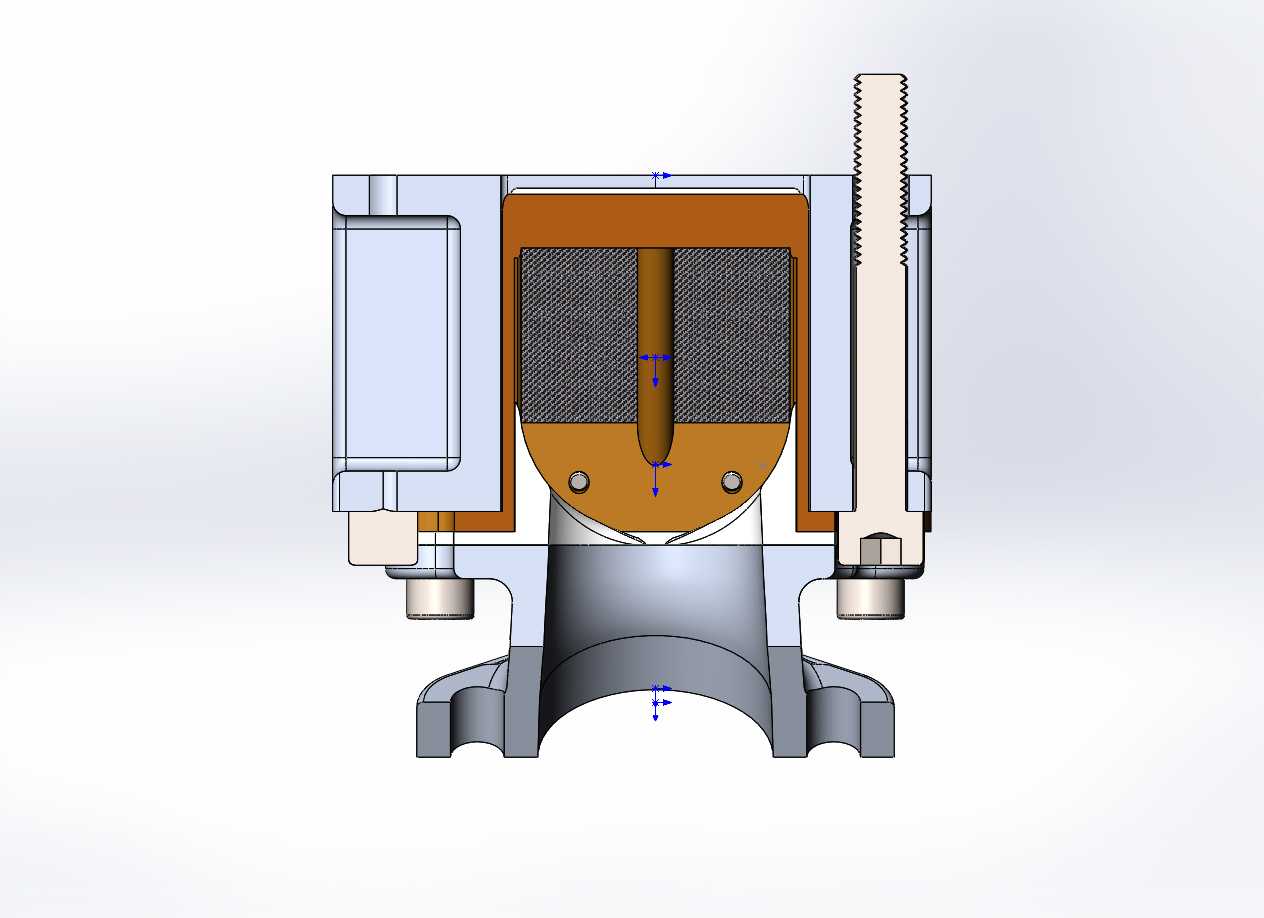

　　整个阀组的装配采用周向均布的内六角螺栓锁紧，螺栓穿过上下阀壳的安装柱，将带密封胶圈的接合面压紧，胶圈的槽位设计在阀壳的接合止口上，装配时胶圈受压变形量控制在合理范围，既保证腔体的气密性，又不会因为压装过量导致胶圈挤入流道影响气流。阀组侧面伸出的调节杆结构，是配合化油器的怠速调节机构设计的，杆部的同轴度公差严格控制，和阀壳上的导向孔配合间隙控制在0.02-0.04mm之间，既保证调节动作顺畅无卡滞，又不会因为间隙过大出现漏气。从安装尺寸来看，整个阀组的轮廓完全避开了周边的车架、线束、化油器安装位的干涉边界，装车时不需要额外修改周边部件，直接替换原有阀组即可完成装配。

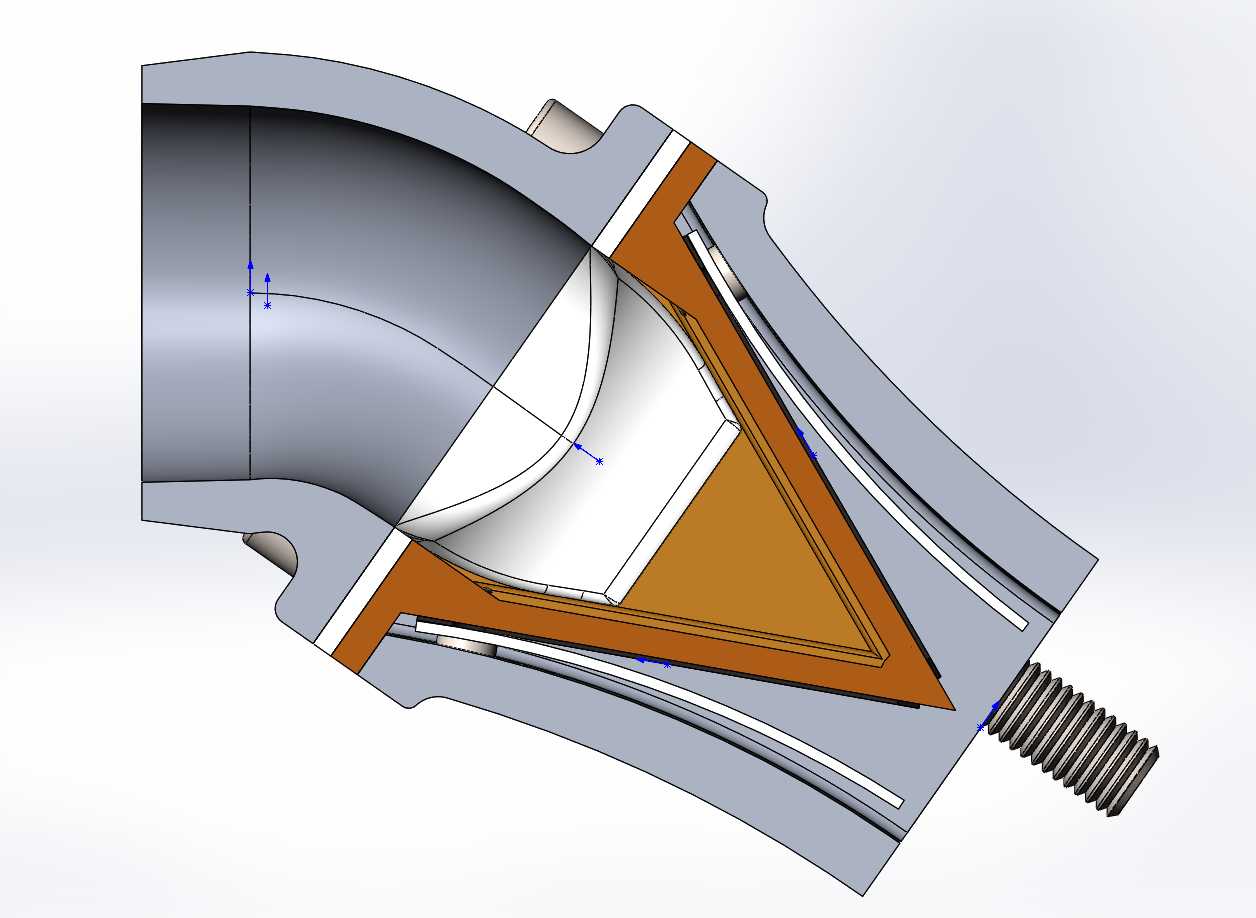

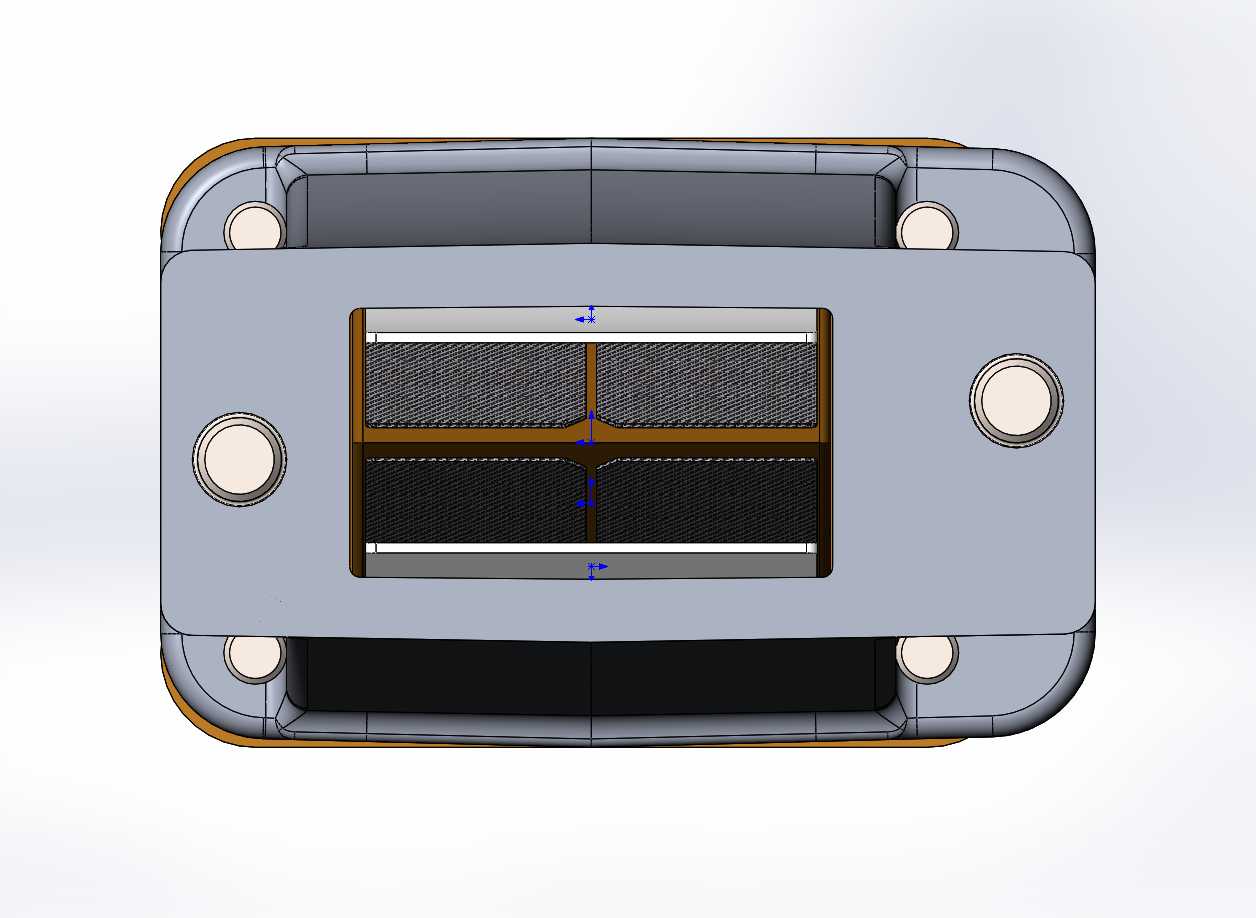

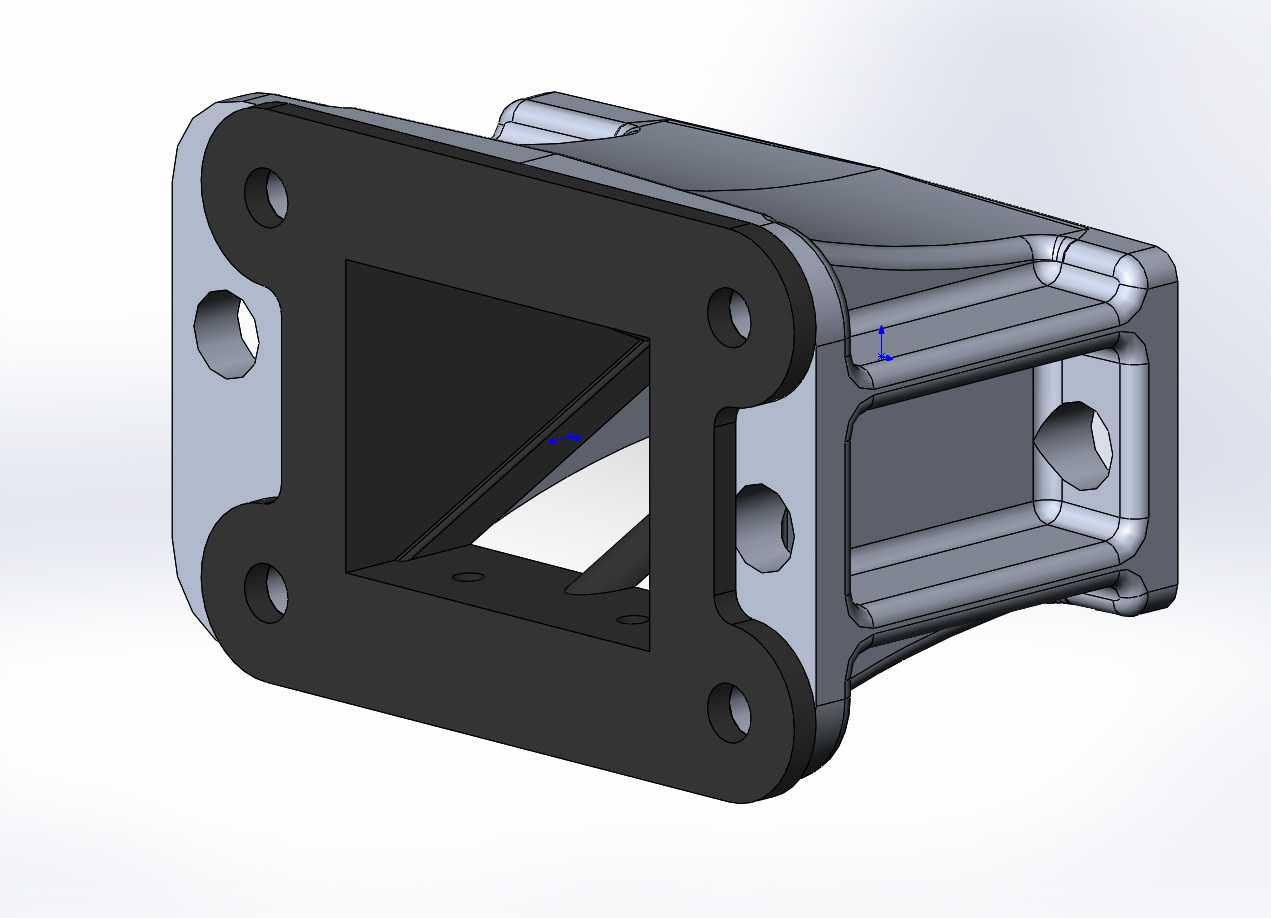

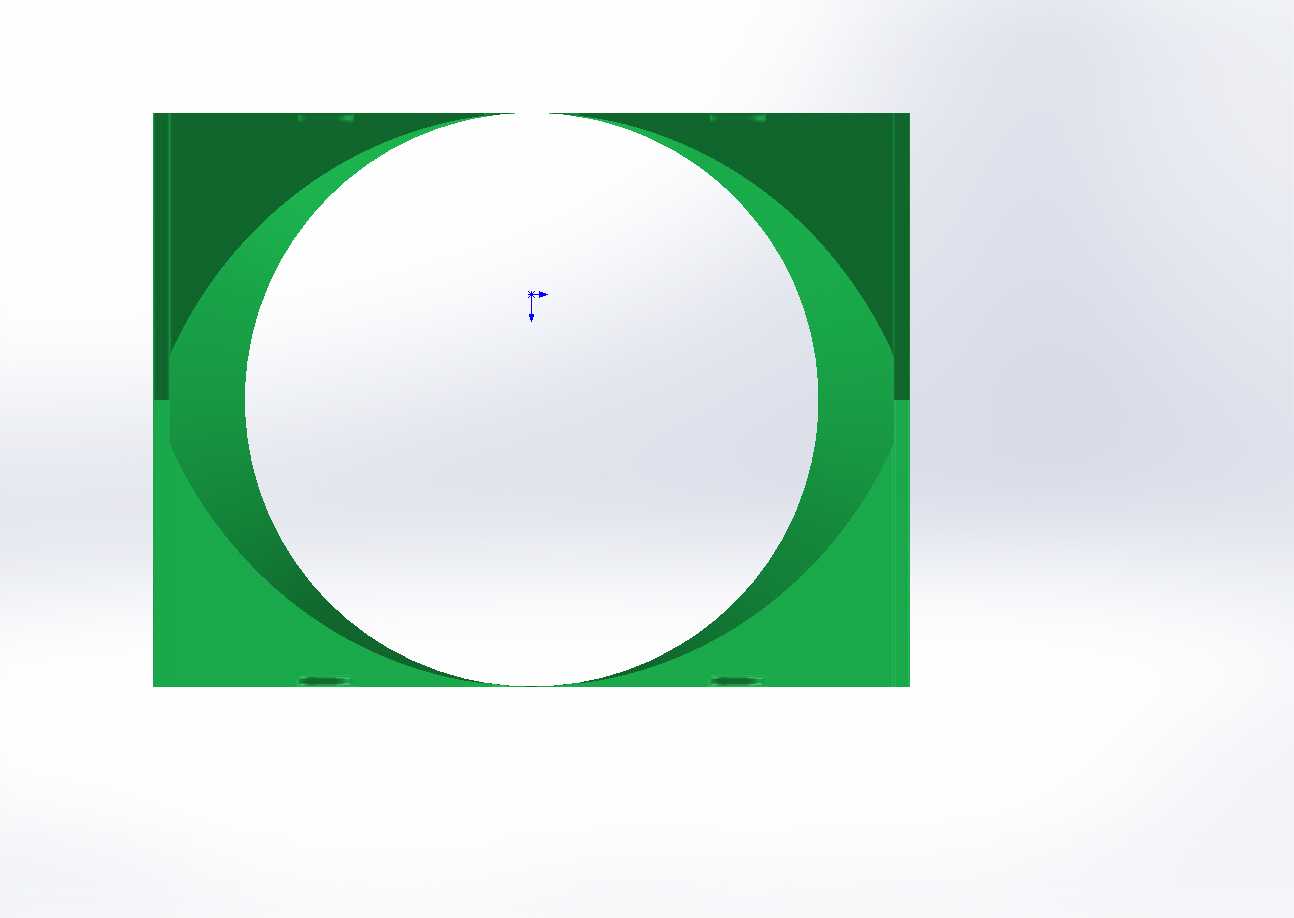

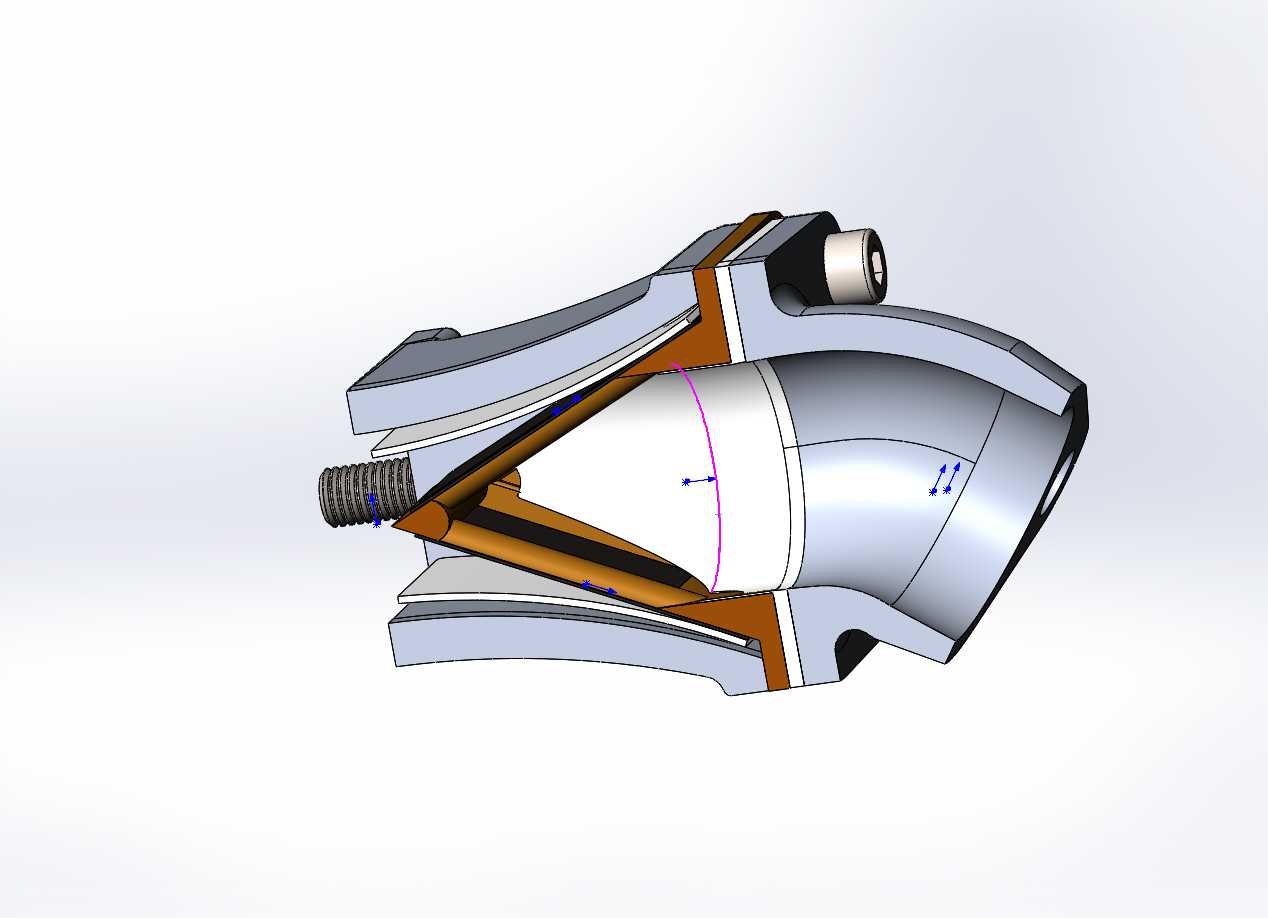

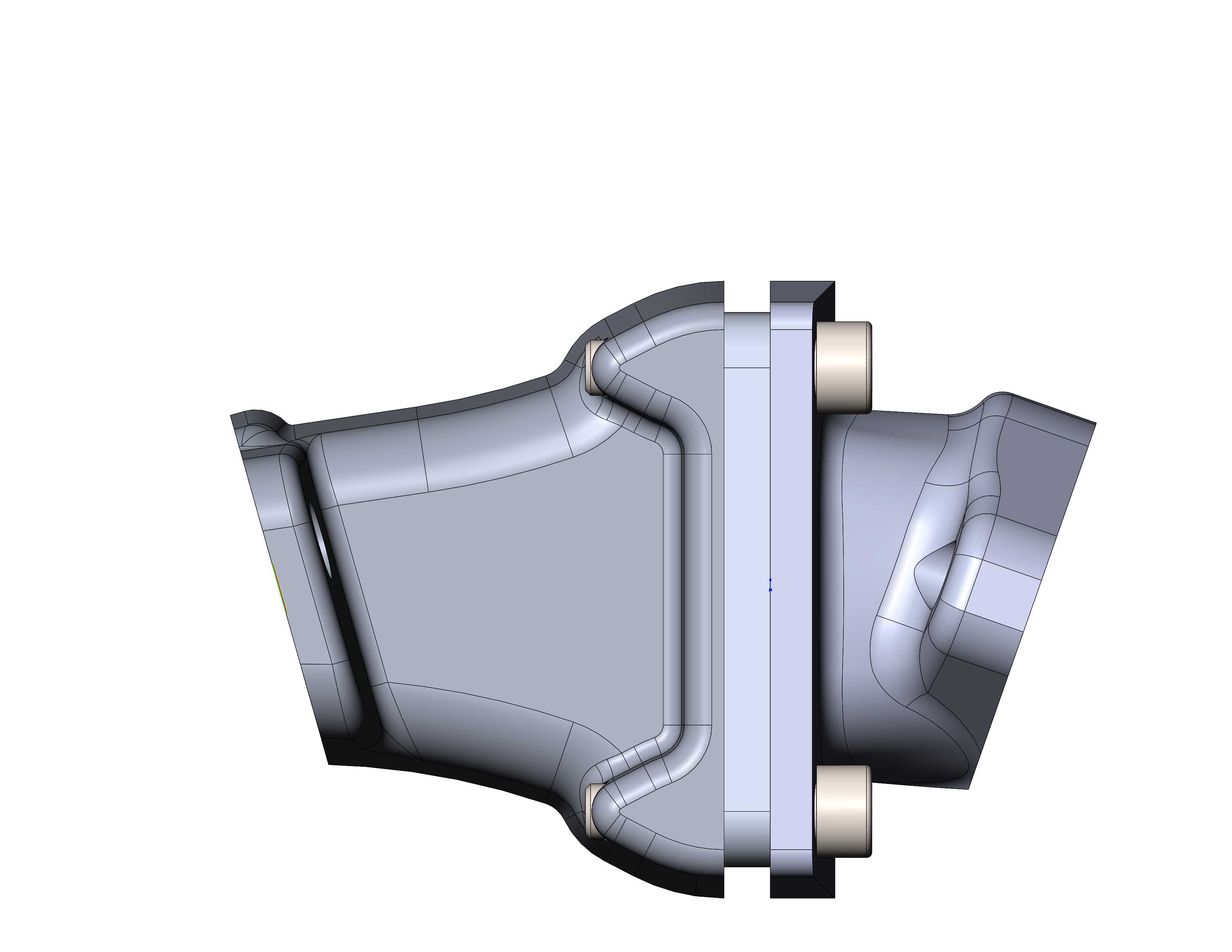

　　在结构细节上，阀壳的加强筋设计顺着腔体的受力方向布置，既提升了铸造壳体的刚性，避免螺栓锁紧时壳体发生变形，又不会额外增加过多重量，符合摩托部件轻量化的设计要求。簧片采用多层复合结构，和阀座的贴合面经过精密研磨，保证闭合时的密封性能，低转速下也能有效阻断反向气流，减少低速工况的混合气反喷问题。整个阀组的流道截面经过渐变设计，从化油器侧的圆形接口到阀片安装位的矩形过流面，过渡段的曲率经过优化，避免气流在腔体内形成涡流，降低进气阻力，这对于二冲程发动机的动力输出特性提升非常明显，尤其是中低转速区间的扭矩响应会更直接。实际使用中，这类铸造铝硅材质的簧片阀散热性能好，发动机工作时传导到阀组的热量能快速散发，不会因为持续高温导致簧片的弹性提前衰减，相比塑料材质的阀组，高温工况下的稳定性更优，适合长期在高负荷骑行场景下使用。
