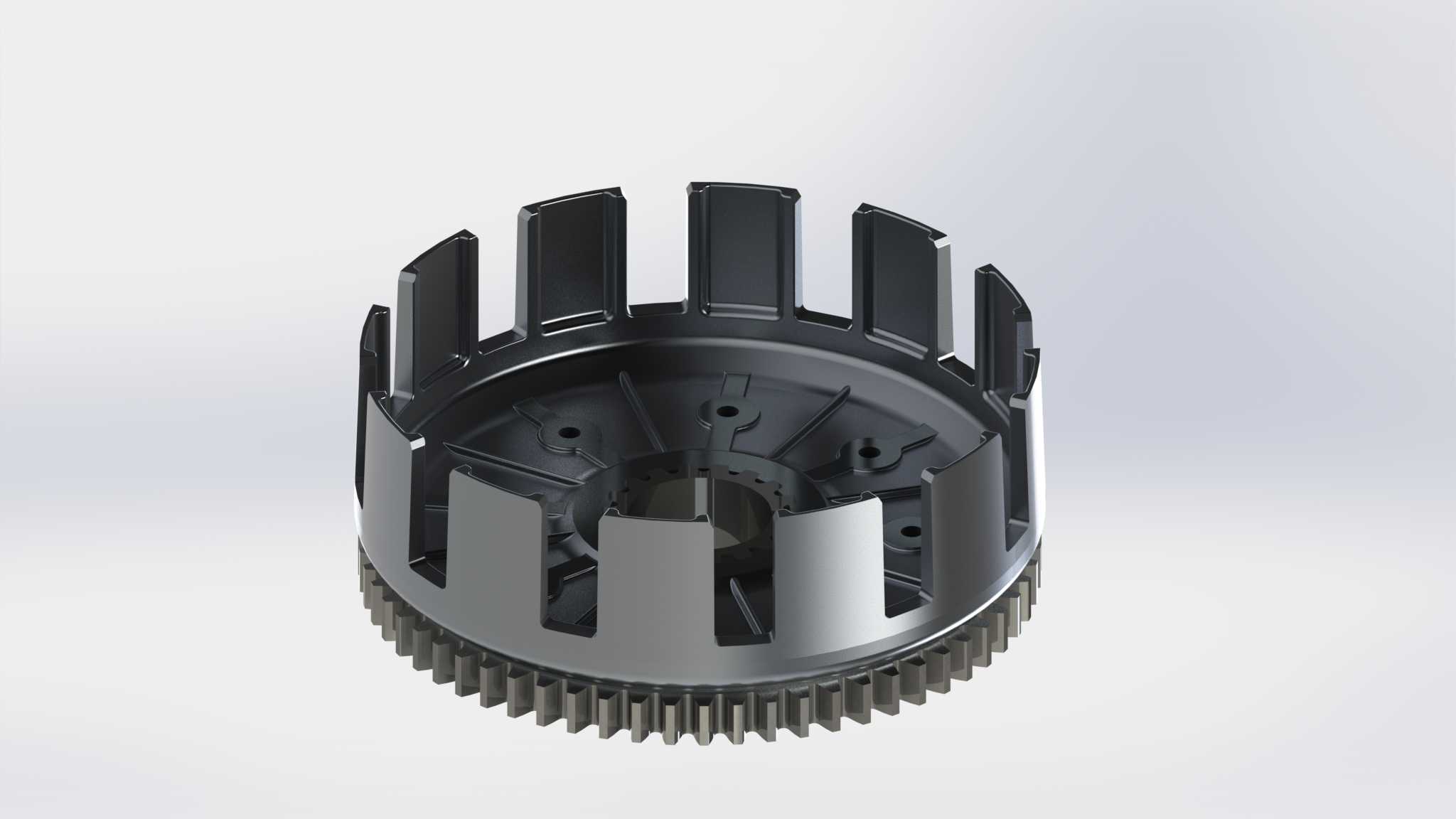

本田CR500摩托车离合器从动毂结构

　　在大排量越野摩托车的动力传动链路里，离合器从动毂是直接承接动力切断与结合动作的核心承载部件，这款适配本田CR500车型的离合器部件，主要应用在单缸大扭矩越野摩托的动力输出端，日常工作场景覆盖非铺装路面的频繁换挡、大扭矩起步、高转速动力切换，需要承受发动机输出的峰值冲击载荷，同时要保证离合片结合时的同轴度，避免动力传递过程中出现抖动、打滑甚至离合片偏磨的问题。从实际功能来看，这个部件外侧的直齿结构直接与发动机启动机构、初级传动齿轮啮合，内侧的卡槽结构用来嵌套离合摩擦片与钢片的外凸耳，当离合器压紧机构动作时，摩擦片与钢片之间产生摩擦力，发动机的扭矩就会通过这个从动毂传递给变速箱输入轴，实现动力的平顺传递；当离合器分离时，

　　从动毂随发动机端空转，切断向变速箱的动力输出，满足换挡、临时停车的操作需求。设计过程中首先要考虑的是载荷分布的均匀性，外侧轮齿的齿形参数需要匹配发动机初级传动齿轮的模数、压力角，保证啮合间隙处于合理区间，避免高转速下出现啮合异响，同时齿根位置做了圆弧过渡处理，减少应力集中，应对大扭矩输出时的齿部冲击。内侧的卡槽采用等分布局，每个卡槽的侧壁都做了平行度公差约束，保证离合片的凸耳能在卡槽内顺畅滑动，不会出现卡滞导致离合分离不彻底的问题，同时卡槽的深度需要匹配离合片的总行程，保证离合器完全结合时，摩擦片的整个摩擦面都能被压紧，不会出现局部接触导致的打滑烧片问题。从安装边界来看，这个部件中心的花键孔需要与变速箱输入轴的花键参数完全匹配，

　　花键的定心方式采用小径定心，保证转动时的同轴度，避免高速转动时出现动平衡超差带来的整车振动；部件的轴向安装尺寸需要匹配离合器总成的压盘、弹簧的安装空间，底部的定位台阶要贴合曲轴侧的轴承端面，保证整个离合器总成的轴向窜动量控制在合理范围内，避免工作过程中出现轴向窜动导致的离合结合行程变化。外侧轮齿的齿顶圆直径、整个从动毂的总高度都有严格的边界约束，要保证安装后不会与发动机曲轴箱的内壁、周边的启动机构部件产生运动干涉，同时要预留足够的散热间隙，让离合器工作时产生的热量能通过周边的空气流动及时散出，避免长时间半联动状态下的温度过高导致摩擦片性能衰减。部件的壁厚设计也做了针对性优化，轮齿根部与卡槽背部的壁厚做了加厚处理，

　　对应力集中的位置做了结构加强，而非承载区域的壁厚做了合理减薄，在保证结构强度满足峰值扭矩承载要求的前提下，尽可能降低部件的转动惯量，减少离合器结合与分离过程中的转动冲击，提升换挡操作的平顺性。实际装车验证过程中，这类部件需要经过上万次的离合结合分离循环测试，验证卡槽的磨损量、轮齿的接触疲劳强度，同时要在高转速大扭矩的工况下测试部件的形位公差保持能力，避免长期使用后出现卡槽变形导致的离合卡滞、轮齿磨损导致的传动异响问题。对于三维建模从业者来说，这类部件的建模重点在于轮齿的参数化生成、内侧卡槽的等分阵列、中心花键的精度控制，同时要注意各个配合面的公差标注逻辑，保证加工出来的部件能直接满足装配要求，不需要额外的修配调整。
