本田CR500发动机进气簧片阀结构设计

这款簧片阀主要适配大排量单缸二冲程越野摩托车的进气系统，安装在化油器与曲轴箱之间的进气道接口位置，是二冲程动力单元实现进气时序控制的核心单向导通部件。实际工况下，当活塞上行带动曲轴箱内形成负压差时，簧片会在压差作用下自动开启，让化油器雾化后的可燃混合气顺利进入曲轴箱完成预压；当活塞下行曲轴箱内压力升高时，簧片会在反向压力作用下快速紧密贴合在阀座密封面上，彻底阻断混合气反向倒流回化油器的路径，避免反喷、进气效率损失等问题，直接影响发动机的动力输出响应、燃油混合效率以及中高转速区间的动力持续性。

从结构设计来看，该阀采用多簧片分体式布局，共设置六组独立的簧片组件，每组簧片对应独立的气流通道，相比传统单片式簧片阀，这种分体结构可以在相同安装边界下获得更大的有效开启面积，同时单组簧片的刚度更低、开启响应速度更快，能够适配高转速下的快速交变压差工况，减少簧片启闭过程中的颤振问题，降低高频振动带来的簧片疲劳断裂风险。阀座采用一体化铸造成型的三角楔形腔体结构，安装法兰边设置三个均匀分布的螺栓固定孔，法兰密封面为平面加工结构，安装时只需配合对应厚度的密封纸垫即可实现端面密封，无需额外加工密封槽，适配原厂CR500发动机的进气道安装位，不需要对曲轴箱或化油器接口做任何改装即可直接装配。

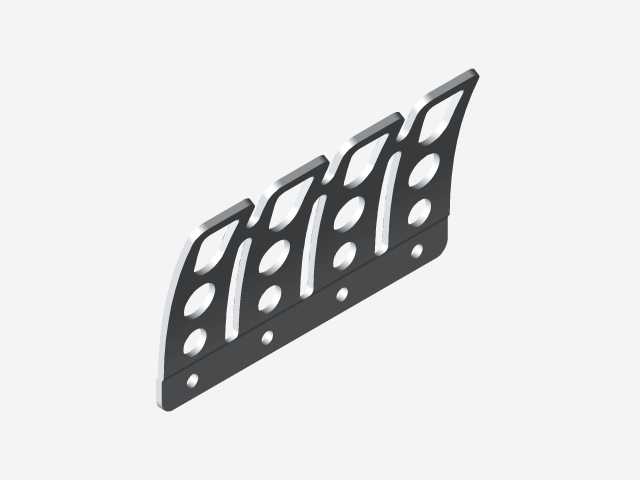

簧片本身采用高强度弹性合金材料冲压成型，表面做了耐磨氧化处理，每组簧片通过两颗沉头螺钉固定在阀座的定位凸台上，螺钉头部完全沉入簧片表面的沉孔内，不会对气流通过造成额外阻碍；簧片的限位挡块与阀座一体加工成型，挡块的开启角度经过反复校核，既可以保证簧片全开时获得足够的气流通过截面，又能限制簧片的最大开启挠度，避免簧片开启角度过大产生塑性变形，延长部件的实际使用寿命。阀座的气流通道采用渐扩式流线型设计，从化油器侧的接口到曲轴箱侧的出口，通道截面平滑过渡，没有突兀的转角或台阶，能够最大程度降低进气过程中的气流阻力，让混合气可以更顺畅地进入曲轴箱，减少进气紊流带来的充气效率损失。

安装边界方面，该阀的整体安装法兰轮廓为带固定耳的类三角形结构，三个固定孔的中心距完全匹配原厂CR500发动机进气道的螺栓孔位，安装后整体突出进气道端面的高度控制在合理范围内，不会与化油器安装座、周边的车架结构或发动机壳体产生运动干涉；阀座的楔形腔体角度与进气道的走向完全对齐，气流进入阀组后可以直接顺着腔体导向流向曲轴箱，不会出现气流偏折导致的局部阻力升高问题。在实际越野骑行的复杂工况下，这种多簧片结构的抗冲击能力更强，即使在频繁急加速、高转速持续运行的场景下，簧片的启闭一致性也能保持稳定，不会因为单组簧片失效导致整个进气系统失控，同时分体式的簧片设计也方便后期维护，单组簧片出现磨损或疲劳损伤时，只需单独更换对应簧片即可，不需要整体更换阀组，降低了后期的使用维护成本。

设计过程中针对簧片的固有频率做了匹配调校，让簧片的固有频率避开发动机常用转速区间的气流激励频率，从根源上减少共振颤振的发生概率，避免簧片在特定转速下出现异常振动导致的密封不良、异响甚至断裂问题；阀座的材质选用导热性较好的铸造铝合金，一方面可以降低整体重量，另一方面可以将曲轴箱传递过来的热量快速散发，避免簧片长期在高温环境下工作出现弹性衰减，保证不同温度工况下簧片的启闭压力保持一致，让发动机在冷机启动、热机高负荷运行等不同状态下都能获得稳定的进气控制效果。
