日常做非标设备结构设计时,这类带安装法兰的隔槽式支撑件出镜率其实不低,很多人做方案时容易忽略这类小结构件的细节设计,最后装配时要么出现安装干涉,要么支撑强度不够导致后期运维频繁出问题。先从实际应用场景说,这类支撑件常被用在低压电控柜内部的线束分层排布、小型桌面式检测设备的传感模块安装支撑、3D打印设备的走线槽端部固定,甚至部分民用小型通风设备的风道隔段定位也会用到类似结构,核心作用是在有限安装空间内实现多组线束、小型功能模块的分隔固定,避免不同回路的线束互相缠绕干扰,同时给被支撑部件提供稳定的安装基准。

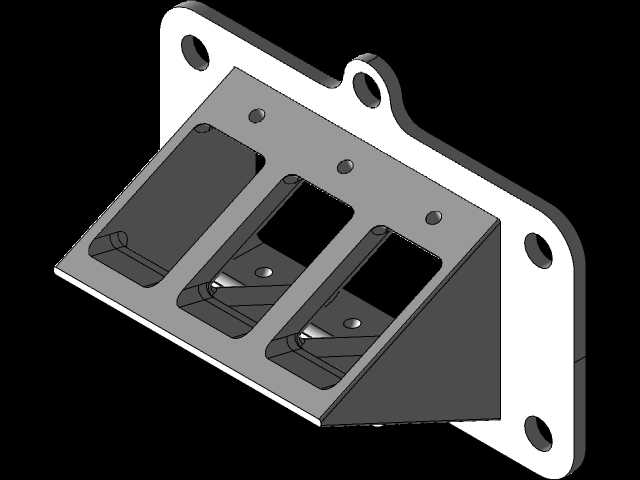

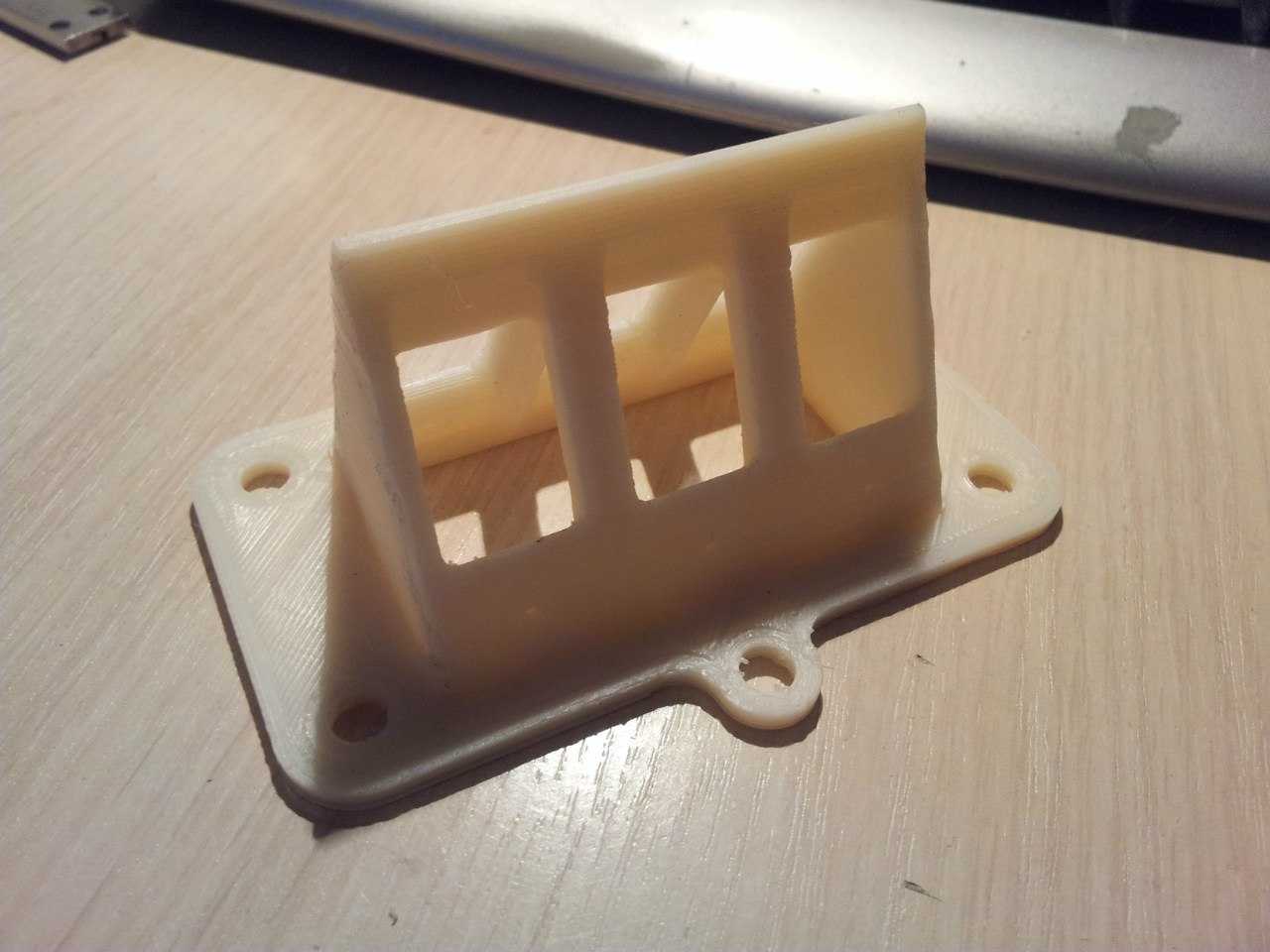

从结构功能特性来看,这个零件采用一体化注塑成型的结构逻辑,底部的法兰安装边做了三个安装孔位,其中两个孔位为标准圆形通孔,适配常规的M3或者M4自攻螺丝或者机牙螺丝安装,第三个孔位做了开口式的腰型设计,这个细节是实际装配中非常实用的设计——现场安装时如果底座的安装孔位存在少量加工误差,不需要重新扩孔,通过腰型孔的调节余量就能顺利完成对位,降低现场装配的调试难度。支撑主体部分做了三个等宽的镂空隔槽,隔槽之间的加强筋厚度均匀,既可以把需要分隔的线束或者小型板件分别嵌入不同槽位,避免相邻部件的摩擦干涉,镂空结构又能大幅降低零件自身重量,减少注塑成型时的缩痕风险,同时给被支撑的部件留出足够的散热空间,避免密闭空间积热影响周边电子元件的使用寿命。支撑主体的侧壁做了适度的拔模斜度,不管是开模注塑还是采用FDM工艺3D打印打样,都能顺利脱模,不需要额外做复杂的滑块结构,能有效降低样件制作和批量生产的成本。
设计思路上,这个零件没有做多余的装饰性结构,所有结构特征都服务于安装和支撑功能:底部法兰边的厚度比支撑侧壁厚1.2倍左右,安装锁紧时法兰边不会因为螺丝锁紧力过大出现开裂变形,法兰边的外缘做了R1.5的圆角过渡,既避免锐边划伤安装人员或者线束表皮,也能减少注塑时的应力集中问题。支撑主体的顶部做了平直的安装贴合面,平面度控制在0.2mm以内,保证被支撑的部件安装后不会出现倾斜偏移,隔槽的内侧棱边全部做了R0.8的圆角处理,线束嵌入槽内时不会被锐边割破绝缘层,这点在电气安装场景里尤为重要,很多同类零件因为忽略棱边倒圆角,后期线束震动磨损导致短路的故障并不少见。
再说到安装边界的尺寸控制,这类零件的整体安装投影尺寸要适配常用的20系列铝型材安装间距,底部法兰边的安装孔中心距刚好匹配铝型材的槽口间距,不需要额外做转接板就能直接固定在铝型材框架上,大幅减少装配时的辅件使用。支撑主体的高度根据常用的线束弯曲半径设计,保证线束从槽位引出时的弯曲半径大于线束直径的3倍,符合电气布线的工艺规范,避免线束因为过度弯折出现线芯断裂的问题。零件的壁厚整体控制在2mm左右,对于常用的ABS、PLA或者尼龙材质来说,这个壁厚既能保证足够的支撑强度,在常规的工作温度范围内不会出现形变,又不会因为壁厚过大导致注塑时出现内部缩孔,影响零件的结构强度。
实际选型使用的时候要注意,这类支撑件如果用在有持续震动的设备上,安装时可以在法兰底座和安装面之间加一层薄的橡胶减震垫,减少震动传导到支撑主体上导致槽位内的部件松动;如果是用在户外或者有腐蚀介质的场景,可以选用耐候性更好的ASA或者PP材质注塑,不需要额外做表面喷涂处理就能满足使用要求。另外在做三维建模的时候,要注意三个安装孔的位置度公差控制在0.15mm以内,腰型孔的长度方向要和两个圆孔的中心连线平行,这样现场安装时的调节方向才是顺向的,不会出现调节时零件偏移的问题。很多新手建模时容易忽略拔模方向的一致性,这个零件所有侧壁的拔模方向都垂直于底部安装法兰面,不管是机加工手板还是开模生产,都不会出现倒扣结构,能大幅缩短生产周期,降低加工成本。
