马自达Miata NA后悬架A形臂与转向节结构

项目分类:3D模型 发布时间:2021-10-25 ID:338373
  • 马自达Miata NA后悬架A形臂与转向节结构
  • 马自达Miata NA后悬架A形臂与转向节结构
  • 马自达Miata NA后悬架A形臂与转向节结构
  • 马自达Miata NA后悬架A形臂与转向节结构
  • 马自达Miata NA后悬架A形臂与转向节结构

这套后悬架摆臂与转向节结构,主要适配初代马自达Miata NA车型的后悬改装、复刻维修以及底盘逆向开发场景,在经典跑车修复、赛道化改装以及自制小排量后驱跑车的底盘搭建工作中,这类结构件是决定后轮定位参数、行驶循迹性的核心部件。日常维修场景里,不少年份久远的Miata NA原车摆臂衬套老化、摆臂本体出现应力变形,会直接导致后轮外倾、前束参数失准,过弯时后轮抓地力不均,高速行驶车尾出现多余晃动,这套结构的建模数据可以直接用于摆臂的复刻加工,也能作为衬套更换、摆臂强化改装的尺寸参考。

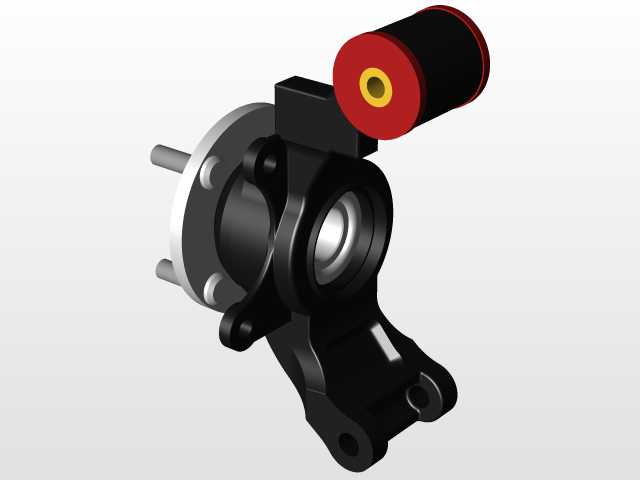

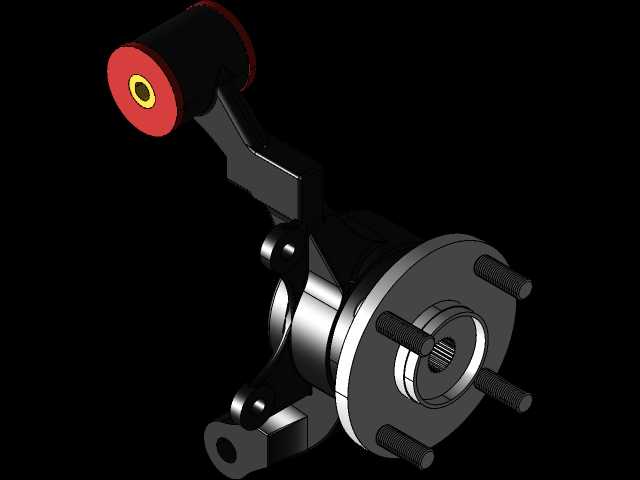

从实际功能来看,后A形臂承担着连接车身副车架与转向节的核心作用,需要传递车轮与车身之间的纵向、横向载荷,缓冲路面冲击带来的交变应力,同时约束车轮的跳动轨迹,保证减震器压缩、拉伸过程中后轮定位参数保持在设计区间内。转向节则是连接摆臂、轮毂轴承、减震器下端以及刹车卡钳的枢纽部件,车轮的转向动作、旋转支撑都需要通过转向节实现,两个部件的配合精度直接决定了后轮的响应速度与行驶稳定性。

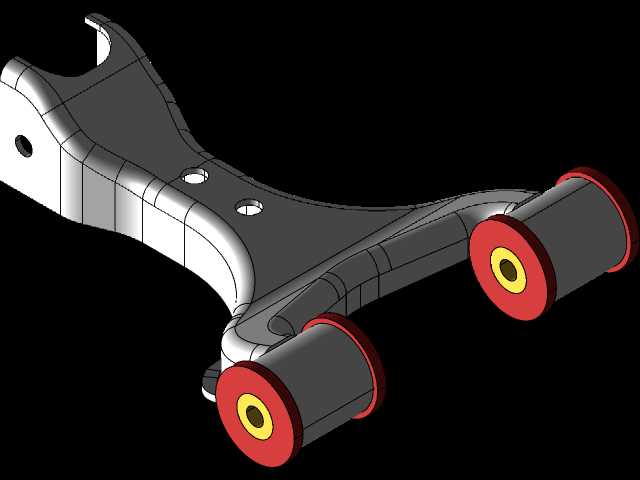

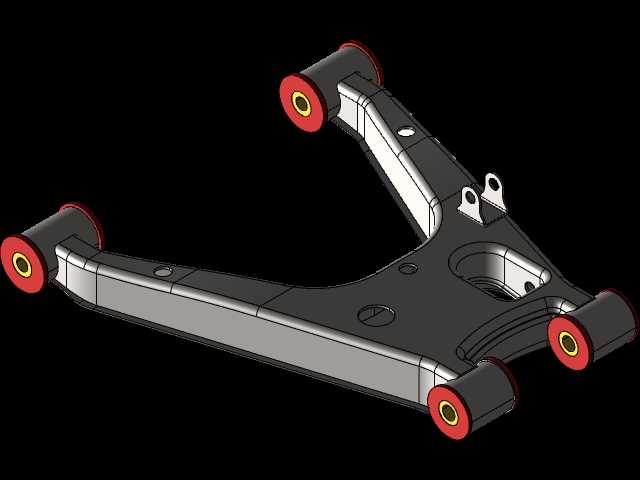

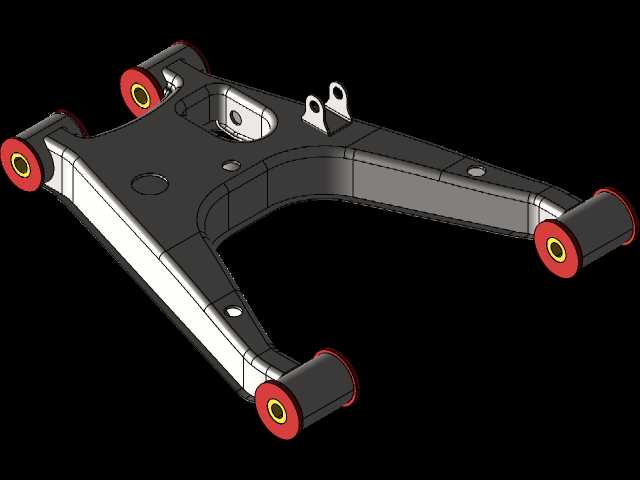

设计层面上,这套结构拆分了后上部A形臂、后下部左A形臂、后下部右A形臂三个独立摆臂单元,采用多连杆式A臂布局相比传统扭力梁后悬,能更好地解耦纵向力与横向力的传递路径,过弯时横向载荷由上下摆臂共同承担,加速、制动时的纵向载荷则主要由下部摆臂传递,能大幅减少不同工况下的参数干涉。建模过程中优先保证了枢轴的安装宽度、连接点的相对距离精度,虽然部分细节倒角、加强筋的造型做了简化处理,但核心安装孔位的相对坐标、衬套压装位置的尺寸、摆臂摆动的边界空间都与实车状态保持一致,足够用于悬架运动学模拟、安装位置校核工作。

尺寸与安装边界方面,摆臂两端衬套的压装孔径匹配原车标准橡胶衬套以及改装用聚氨酯衬套的通用尺寸,衬套中心距严格参照实车测量数据设定,转向节上的轮毂安装面、摆臂连接耳的位置、刹车卡钳安装孔位都预留了足够的装配空间,摆臂在全行程跳动、最大转向角度状态下不会与轮拱内侧、减震器筒身、刹车管路发生干涉。需要注意的是,下部右侧A形臂的部分非安装面造型做了适配性简化,不影响整体安装与运动模拟,若用于高精度受力分析,可在此基础上补充加强筋、壁厚的细节参数后再进行有限元计算。在实际改装应用中,这套结构数据还可以作为摆臂轻量化改造的基础,通过调整摆臂本体的壁厚、更换衬套材质来调整悬架的侧倾刚度,匹配不同的减震器弹簧K值,满足街走、赛道日等不同使用场景的底盘调校需求。对于自制底盘的爱好者来说,这套摆臂的结构逻辑也可以直接移植到其他小排量后驱车型的后悬设计中,只需要根据轮距、副车架宽度调整摆臂长度即可,核心的受力结构、连接方式都经过了实车长期使用验证,可靠性有充足保障。
