带刻度指示盘的计量用微调旋钮结构

　　这类带刻度指示的微调旋钮，多应用在需要精准定量调节的计量类设备、实验仪器、精密检测装置上，比如实验室的流量调节装置、小型计量设备的参数微调工位、精密测试台的位移微调端，都能见到这类结构的身影。和普通无刻度的旋钮不同，它的核心作用是让操作人员在调节时，能通过盘面的刻度直观读取调节量，避免盲调带来的参数偏差，尤其适合需要重复定位调节量、对调节精度有明确要求的工况。

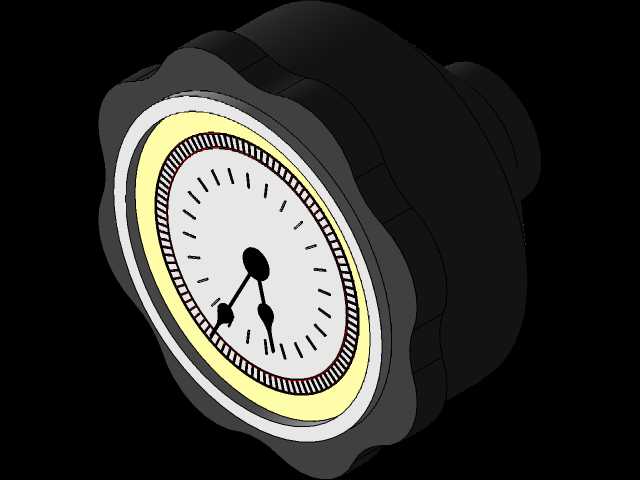

　　从结构设计来看，旋钮外圈做了波浪形的防滑齿结构，这个细节是考虑到操作人员手动旋转时的摩擦力需求，即便手上沾有少量油污或者佩戴薄款劳保手套，也能稳定施力旋转，不会出现打滑脱手的情况。旋钮的主体采用阶梯式的轴段设计，后端的小直径轴段是安装配合位，用来和设备上的调节螺杆、电位器轴或者阀杆做同轴配合，安装时可以通过侧面的顶丝孔或者过盈配合实现周向固定，保证旋钮旋转时的扭矩能完整传递到被调节部件上，不会出现空转的问题。前端的刻度盘区域做了分层设计，最外层的黑色防滑圈、中间的黄色标识环、内层的白色刻度面以及中心的指针结构，每一层的高度差都经过考量，既保证刻度区域不会被手部操作遮挡，也能让不同功能区域的视觉区分度足够，操作人员低头就能快速识别指针指向的刻度值。

　　刻度盘的刻度采用等距分布的细刻线，长刻线对应整数值调节位，短刻线对应细分的调节量，配合中心固定的双指针结构，能清晰指示当前的调节位置，双指针的设计是为了分别对应粗调量程和精调量程，在大行程调节和微量调节时都能准确读数。安装边界上，这类旋钮的轴向安装尺寸需要匹配设备面板的预留厚度，后端的安装轴直径要和被调节部件的轴孔公差保持一致，通常采用间隙配合加顶丝固定的方式，既方便拆装更换，也能保证同轴度，避免旋转时出现偏心卡顿的问题。旋钮的径向最大尺寸是外圈防滑齿的外圆直径，设计时要考虑相邻调节部件的间距，保证旋转操作时不会碰到周边的其他按钮或者旋钮，预留足够的手指操作空间。

　　在实际使用场景中，这类微调旋钮的旋转阻尼做了针对性设计，既不会因为阻尼过小导致一碰就偏移参数，也不会因为阻尼过大让调节时手感发涩，合适的阻尼感能帮助操作人员感知调节的幅度，尤其是在做微量调节时，能通过手感判断旋转的角度，配合刻度读数实现精准的参数调整。材质选择上，主体结构通常采用硬质工程塑料制作，兼顾轻量化和结构强度，刻度盘面采用耐摩擦的涂层处理，避免长期使用后刻度被磨花导致读数不清，中心的指针采用和盘面对比度高的颜色，保证不同光线条件下都能清晰识别指向。设计过程中还要考虑旋钮的旋转角度和调节量程的匹配关系，整圈旋转对应的调节量要和刻度的总量程对应，避免出现刻度走完但调节行程还没到顶，或者调节行程到顶后刻度还没转完的错位问题，保证刻度指示的准确性和调节行程的一致性。
