本地工业用泵站概念演示结构设计

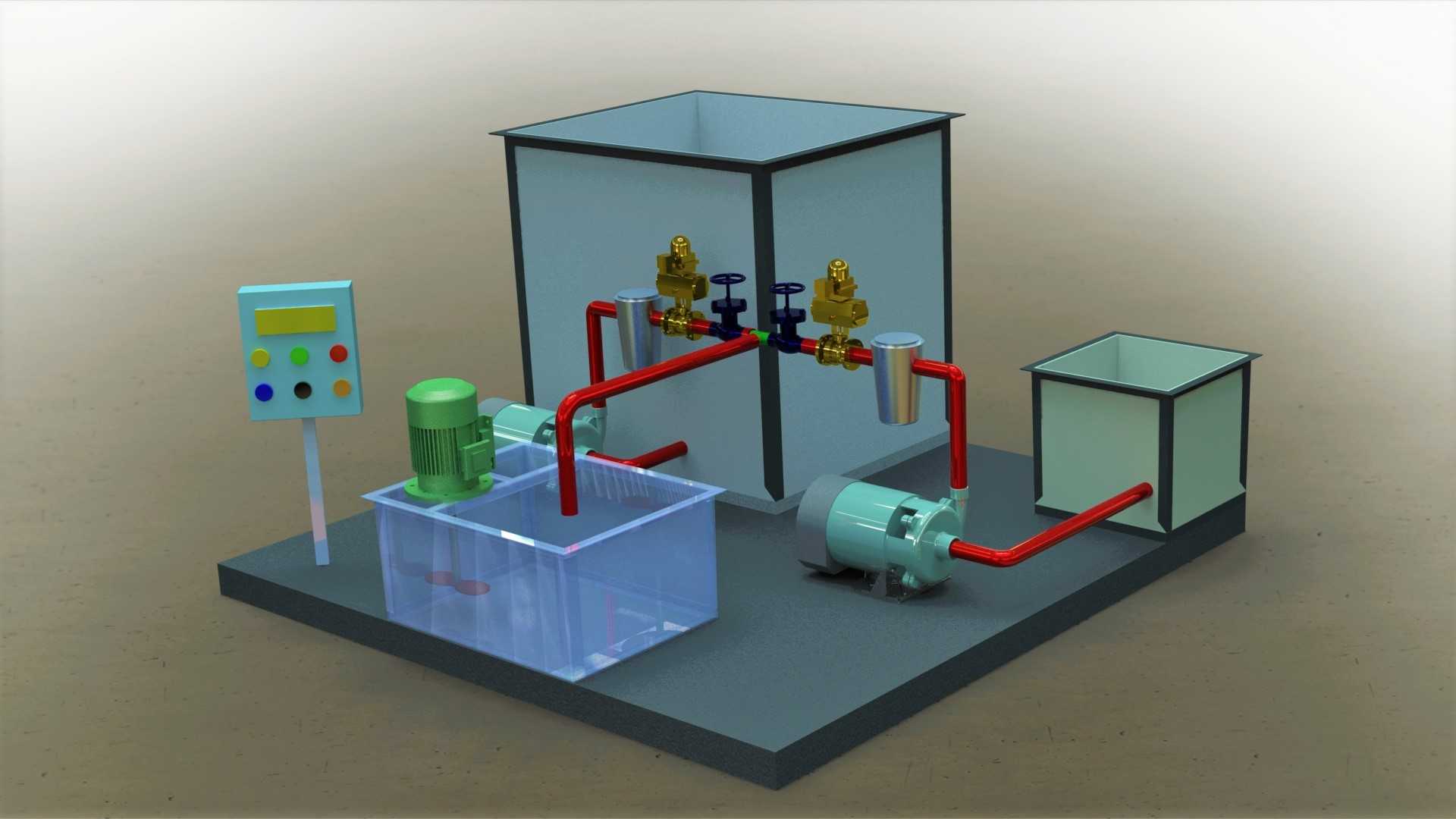

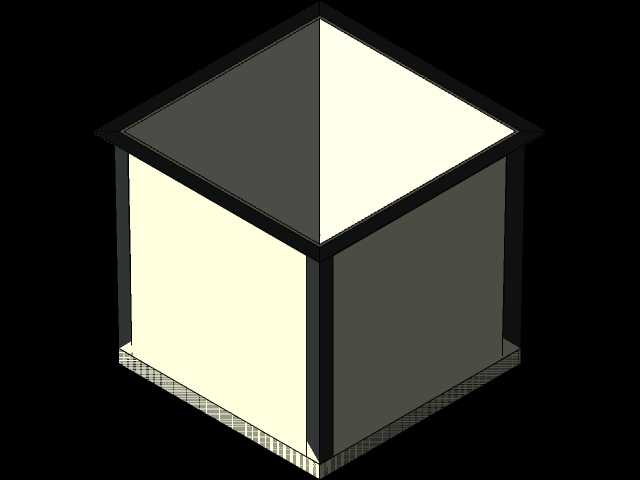

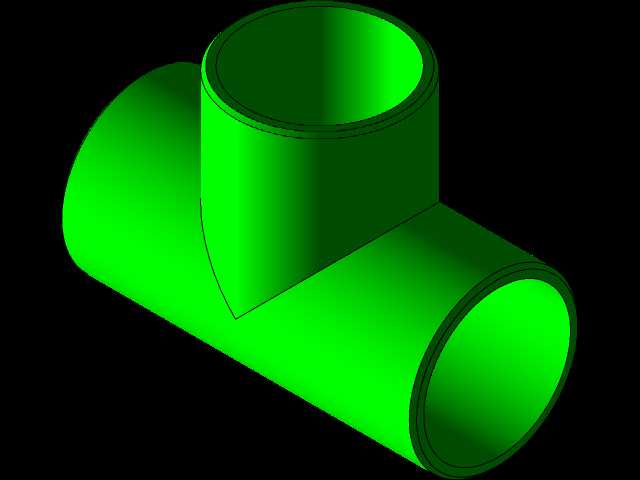

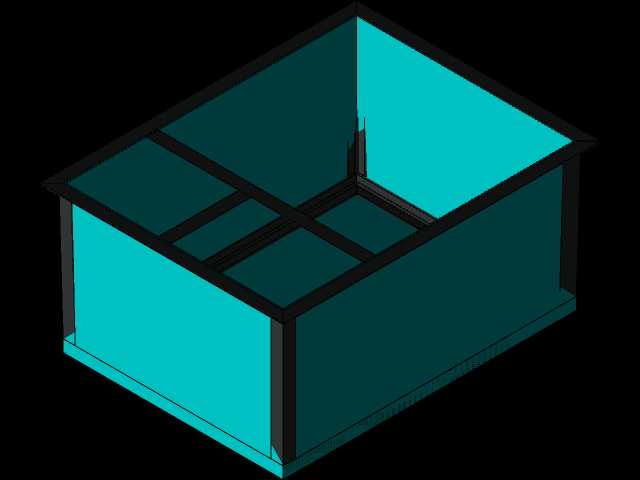

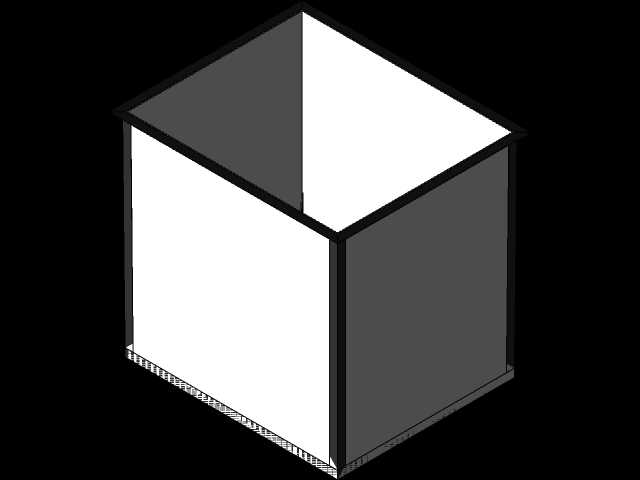

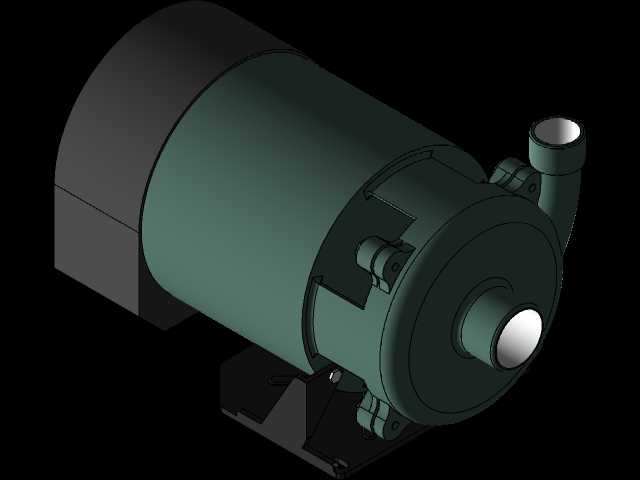

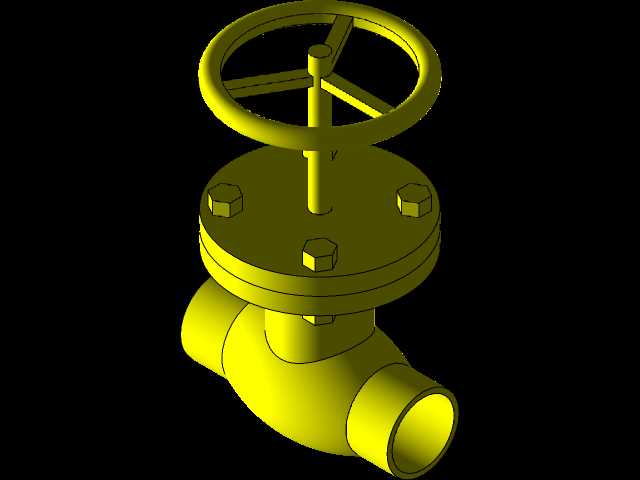

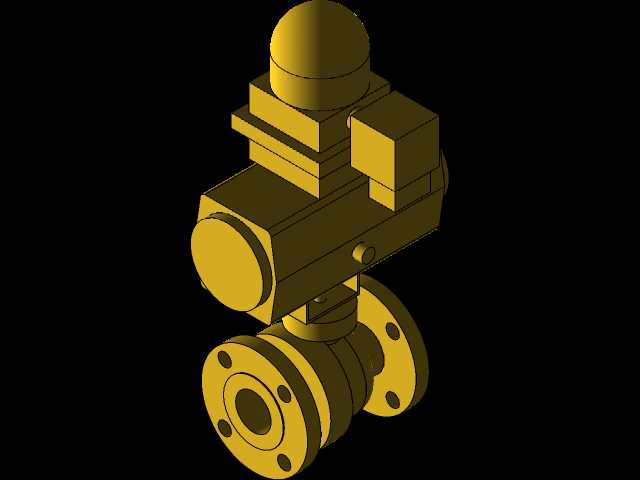

这套泵站结构的核心定位是面向中小规模工业场景的流体输送方案演示，常见于车间循环冷却、工艺介质中转、小型污水处理单元的前期方案沟通环节，区别于量产定型的标准化泵站，这套结构优先把功能逻辑做直观呈现，方便非技术背景的决策方快速理解整套系统的运行逻辑。从实际用途来看，整套系统覆盖了介质存储、动力输送、通断控制、状态调控四个核心环节，左侧的透明储液槽承担待输送介质的暂存功能，大容积主储箱承担系统主缓冲容积，旁侧的小型敞口槽可作为回流缓存或者备用介质补入位，两套泵送单元一用一备的布局逻辑，能满足连续生产场景下不停机维护的需求，避免单泵故障导致整条产线停摆。管路系统全部采用硬管连接，走向沿安装底座边缘排布，既预留了足够的操作空间用于阀门调节，也避免管路交叉干涉给后期拆装维护带来麻烦，管路上配置的截止阀、控制阀组全部布置在操作人员站立即可触及的高度，不需要登高或者探身就能完成开度调节、通断操作，阀组旁预留的过滤组件安装位，可根据输送介质的洁净度要求选配不同精度的滤芯，拦截介质中的杂质避免泵体叶轮磨损。电控单元独立布置在底座侧方的立架上，和泵送单元、储液槽保持足够的安全距离，避免介质喷溅导致电气元件短路，面板上的按钮、指示灯对应泵组启停、故障报警、运行状态指示功能，显示屏可预留压力、流量参数的显示接口，方便后期拓展传感器接入实现运行参数实时监测。设计思路上完全围绕快速方案验证展开，没有做过多的冗余结构，所有部件的安装位置都遵循操作路径最短原则：操作人员站在电控柜侧方，右手即可操作阀组，转身就能完成泵体的日常巡检，不需要绕着设备来回走动。安装边界方面，整套设备采用一体化底座安装，所有部件都固定在同一块钢制安装底板上，不需要现场做分体对接，到场后只需要固定地脚、连接进出管路和电源即可投入试运行，底座的尺寸预留了足够的检修间隙，泵体和侧壁的距离满足扳手操作空间，阀组和储箱外壁的距离足够容纳双手完成阀门更换，整体高度控制在成年人胸口位置，不需要登高作业就能完成所有日常操作。尺寸设计上，主储箱的容积按照单泵15分钟连续输送的缓冲量配置，避免入口供液不足导致泵体气蚀，管路通径按照两台泵同时满负荷运行的流量上限选取，管路沿程阻力控制在合理区间，不会因为管径过小导致额外的扬程损耗，泵组的安装高度低于储箱最低液位，采用自灌式引水方式，不需要额外配置引水装置就能实现开机即出水，简化了操作流程。整套结构没有做复杂的外罩封装，所有功能部件全部外露，一方面是方案演示阶段方便观察介质流向、部件运行状态，另一方面也能在方案确认后，根据现场的防爆、防腐、防尘要求灵活加装外护结构，不需要改动核心的管路和泵组布局，给后续的细化设计留足了调整空间。
