离心泵闭式叶轮结构三维设计

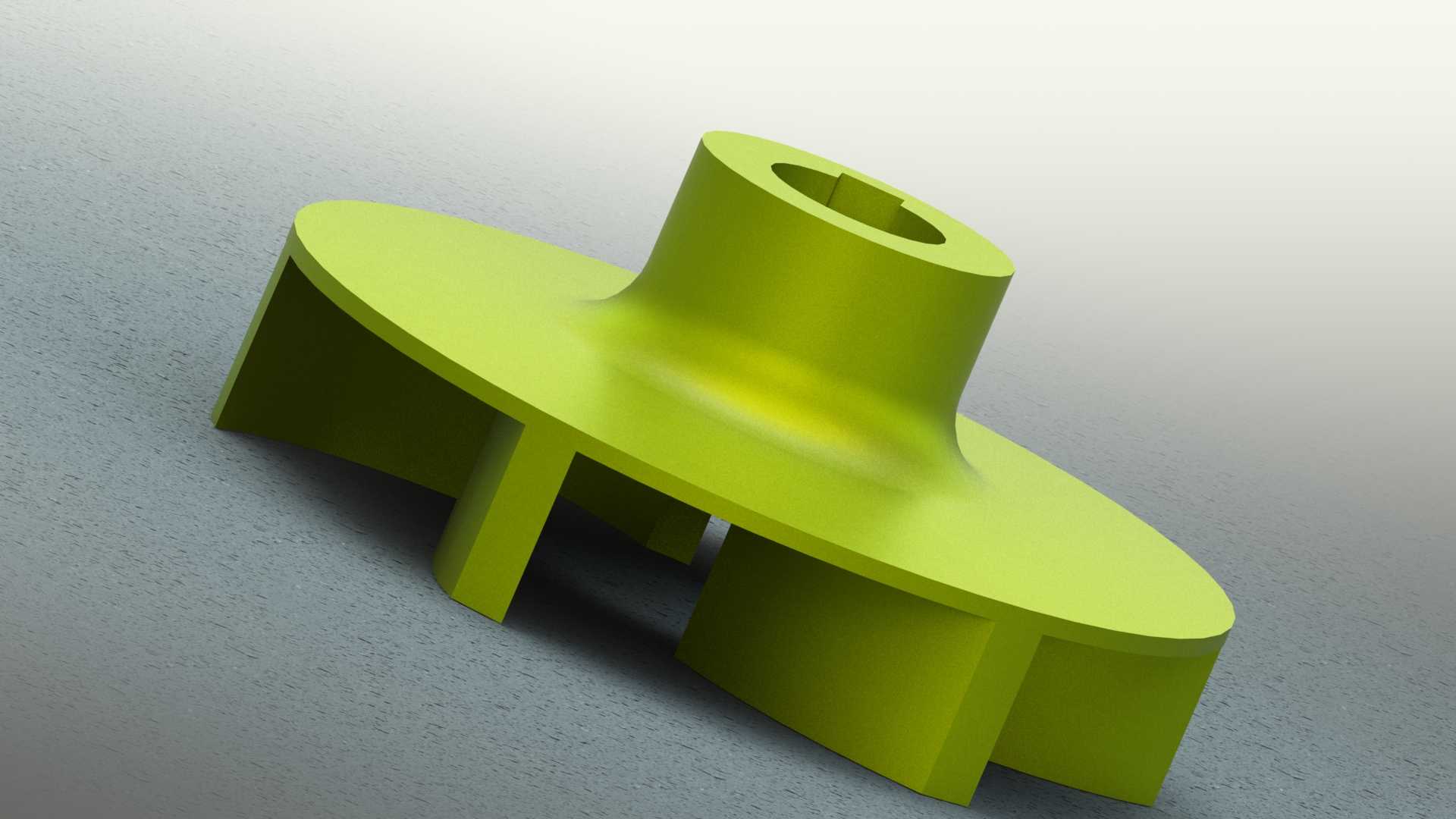

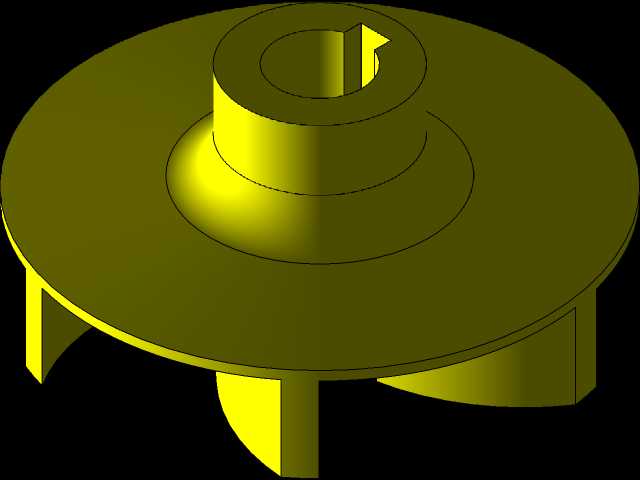

在流体输送系统的核心动部件设计中，叶轮作为直接将机械能传递给介质的做功单元，其结构合理性直接决定整泵的运行效率、汽蚀余量与运行稳定性。这款叶轮采用后弯式闭式叶片结构，整体为一体化成型设计，轮毂中心开设带键槽的安装通孔，可与泵轴通过平键实现周向固定，配合轴肩与锁紧螺母完成轴向定位，安装时需保证轮毂端面与轴肩的贴合度不低于90%，避免运行中出现偏摆引发振动。从实际应用场景来看，这类叶轮主要适配单级单吸离心泵，可用于清水输送、暖通循环、低压给排水、工业冷却水循环等常规工况，输送介质温度通常不高于80℃，不含硬质颗粒或纤维杂质，适配的泵型进出口径多在50-150mm区间，单级扬程覆盖12-50米范围。设计过程中首先要匹配泵的比转速确定叶片进出口安放角，这款叶轮的叶片出口宽度根据额定流量下的轴面速度计算确定，叶片数选取为6片，既避免叶片数过少引发的流道扩散严重、液流分布不均问题，也不会因叶片数过多导致流道过窄、摩擦损失增大。叶轮的前盖板为锥形弧面结构，从轮毂处向外缘平滑过渡，可减少介质进入叶轮流道时的冲击损失，后盖板与轮毂采用大圆角过渡，降低应力集中的同时，也能减少轮盘侧的泄漏损失。叶片型线采用圆柱叶片设计，加工难度低，水力性能稳定，适合中低比转速离心泵使用，叶片进口边做圆角修型处理，可有效降低介质绕流叶片头部时的局部压降，提升泵的抗汽蚀性能。安装边界方面，轮毂的内孔直径需与匹配的泵轴直径保持H7/k6的过渡配合，键槽尺寸符合GB/T 1095平键标准，叶轮的最大外圆直径需与泵体蜗壳的内壁流道保持均匀间隙，单边间隙控制在0.5-1.2mm之间，间隙过小易引发叶轮与泵体的摩擦剐蹭，间隙过大则会导致容积效率大幅下降。实际运行中，叶轮做高速旋转运动，需在装配前完成静平衡校验，平衡精度等级不低于G6.3级，避免高速旋转时产生不平衡离心力引发泵组振动、轴承过热等故障。从结构功能来看，当叶轮随泵轴高速旋转时，叶片间的介质在离心力作用下被甩向叶轮外缘，获得压力能与速度能后进入蜗壳流道，而叶轮中心区域形成低压，介质在大气压作用下持续通过吸入室进入叶轮，完成连续的介质输送过程。设计时还需考虑叶轮的材质适配，常规清水工况可采用铸铁或工程塑料材质，若输送弱腐蚀性介质则可更换为不锈钢材质，三维建模过程中需重点校验叶片与前后盖板的结合处圆角，避免铸造或注塑成型时出现应力集中、填充不满等工艺缺陷，同时要保证每个叶轮流道的截面面积均匀一致，避免各流道流量不均引发的径向力不平衡问题。
