布莱克默SGL3系列叶片泵结构设计

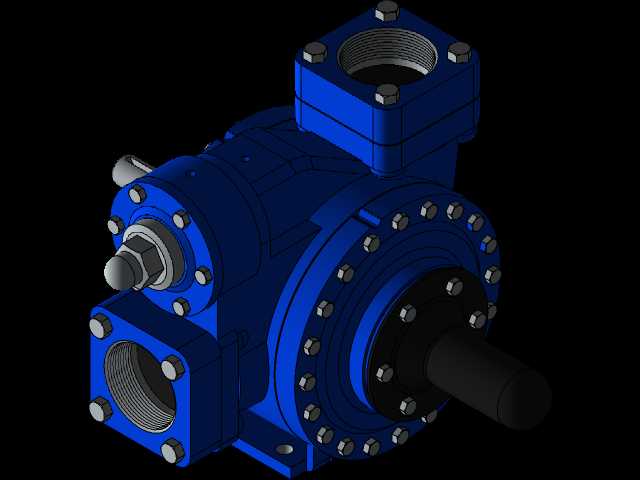

　　在石化库区、粮油加工、液态化工品转运的场景里，这类叶片泵一直是中低粘度流体输送的核心设备，不同于离心泵靠叶轮离心力建压的逻辑，滑动叶片式容积泵的核心优势是入口自吸能力强，对输送介质里夹带的少量气团不敏感，不会像离心泵那样频繁出现气缚断流的问题，尤其适合槽车卸车、罐区倒罐这类入口工况不稳定的作业环节。这款SGL3构型的叶片泵在结构上做了多配置兼容设计，泵体本身采用双侧对称的法兰接口布局，进出口均为内螺纹法兰连接结构，法兰端面通过内六角螺栓压紧密封垫实现静密封，螺栓沿法兰周向均匀排布，保证密封面压力均匀，避免局部应力集中导致的介质渗漏。泵体的转子腔采用偏心圆柱腔设计，转子转动时，

　　嵌在转子槽内的叶片在离心力和根部背压的作用下紧贴腔体内壁滑动，相邻叶片之间的密闭容腔随转子转动周期性变化，完成吸油、压油的连续过程，这种结构的流量脉动比齿轮泵更小，运行时的管路振动更低，适合对输送稳定性有要求的工况。从结构设计的角度看，这款泵预留了三种轴系配置的安装边界：双轴伸构型可以在泵的两端分别连接驱动端和附加功能模块，比如在非驱动端安装转速传感器、附加冷却叶轮或者应急手动驱动结构；单轴伸构型分左旋和右旋两种旋向，对应不同的现场安装空间，不需要额外调整管路走向就能适配驱动电机的布置位置，减少现场安装的改造成本。轴端采用机械密封结构，密封端盖通过周向螺栓固定在泵体上，端盖与泵体之间设置定位止口，保证密封组件与轴的同轴度，

　　避免轴转动时密封件偏磨导致的泄漏。泵体的端盖连接采用密集螺栓排布，沿转子腔外圆整圈布置，既可以承受泵腔内部的工作压力，也能保证端盖与泵体结合面的密封可靠性，在输送有一定腐蚀性的介质时，这种整圈压紧的结构比局部螺栓固定的结构密封冗余度更高。安装尺寸上，泵的进出口法兰中心距、轴伸长度、安装底座的螺栓孔位都做了标准化兼容设计，可以直接替换同参数等级的老款叶片泵，不需要重新浇筑设备基础或者改动管路法兰位置，降低设备更新的施工量。叶片采用耐磨自润滑材质，在短时间干转的情况下也不会出现叶片和泵腔内壁的剧烈磨损，适配现场作业时偶尔出现的入口介质断供工况，减少设备故障停机的概率。泵体的流道做了圆弧过渡处理，介质在泵腔内流动时的局部阻力损失更小，

　　相同转速和压力下的容积效率比普通直槽流道的叶片泵高5%左右，长期运行的能耗更低。在实际选型应用中，这类泵常用来输送汽油、柴油、润滑油、动植物油脂以及部分弱腐蚀性的液态化工品，根据输送介质的不同，可以更换对应材质的密封件和叶片，不需要改动泵体的主体结构，备件的通用化程度较高，日常维护时只需要拆开端盖就能更换叶片和密封组件，不需要将整个泵从管路上拆下来，现场检修的效率很高。轴伸端的轴承采用重载深沟球轴承，能够承受一定的径向力，在皮带传动或者直联传动的安装形式下都能稳定运行，轴承腔设置了独立的润滑腔，与输送介质腔完全隔离，避免介质进入轴承导致的润滑失效。
