透明结构展示多通路力泵阀室组件

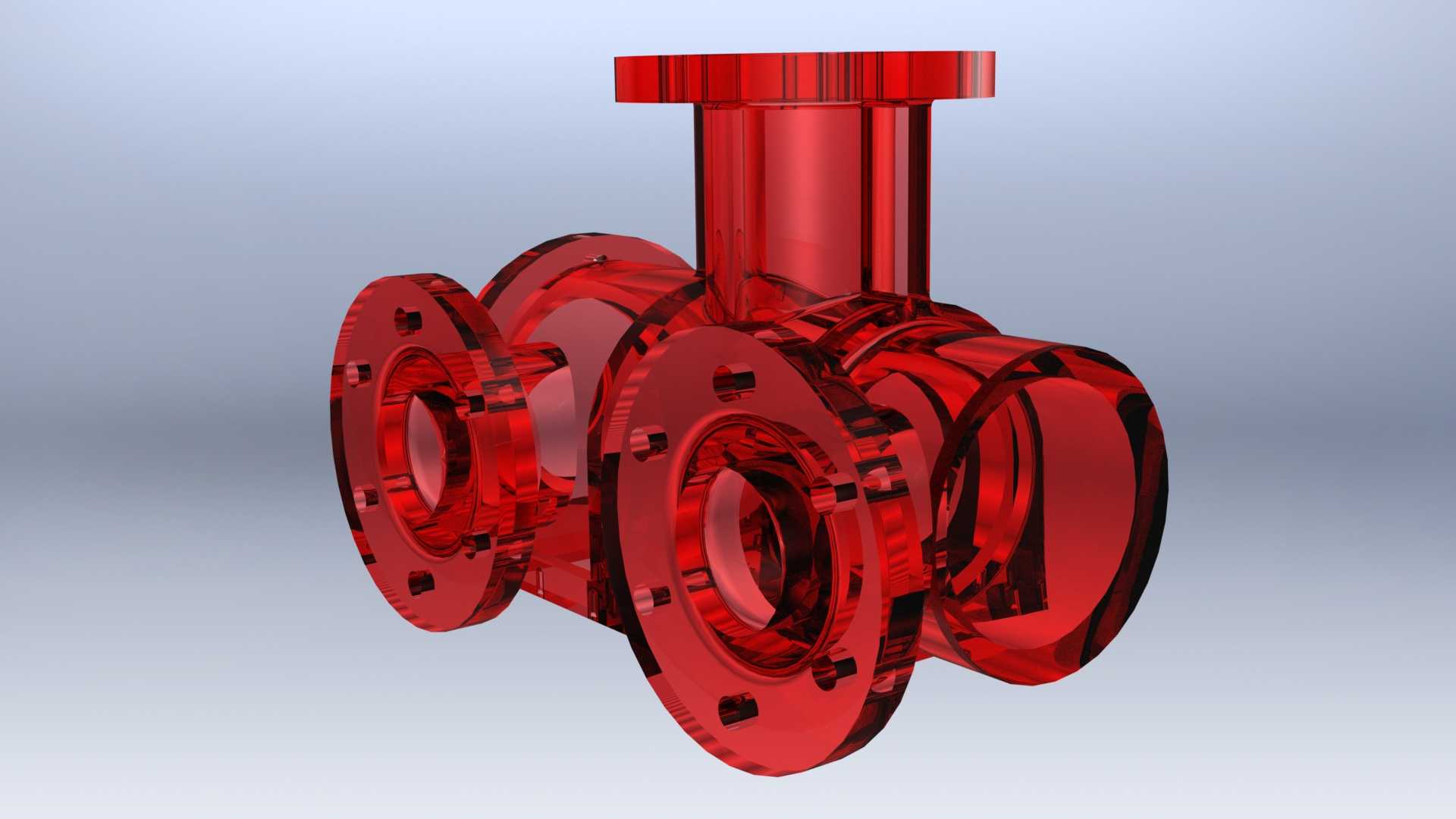

　　在闭式循环水输送、室内水箱高位补水这类无法依靠自然大气压差完成流体提升的工况里，强制泵组的阀室结构是决定整泵运行稳定性的核心部件，本次展示的多通路阀室，正是针对这类需要克服长距离封闭管道阻力、突破安装高度大气压限制的泵送场景设计的核心流体控制构件。从结构布局来看，该阀室采用五通式法兰接口设计，顶部垂直向上设置单路法兰接口，水平方向呈十字交叉分布四路带螺栓安装孔的法兰连接端，所有接口的法兰端面均预留标准均布螺栓孔位，安装时可直接与对应通径的输送管道、泵体进出口端通过密封垫片配合螺栓紧固完成对接，无需额外加工转接结构，能有效减少管路连接的泄漏点。设计阶段首先考量的是阀室内部流道的平顺性，不同于普通单进单出泵腔的简单流道，

　　多通路阀室需要兼顾不同方向流体的汇入与导出，建模时特意将各接口交汇处的内腔做了大圆弧过渡处理，避免直角结构造成的流体紊流、局部压损过大问题，同时减少流体裹挟杂质在腔体内壁的沉积概率，降低长期运行后的流道堵塞风险。从安装边界来看，各法兰接口的端面均保持与对应轴线的垂直公差，水平方向四路接口的同轴度在建模时做了严格约束，保证对接管道时不会出现强制对位产生的装配应力，避免长期运行过程中应力集中导致的阀体开裂、密封失效问题；顶部接口的轴线与水平四路接口的中心平面保持垂直，可适配立式安装的控制元件或者排气组件，满足不同管路布局的安装需求。材质适配层面，该阀室结构可兼容铸铁、铸钢以及透明工程塑料等多种材质的加工需求，

　　做透明材质渲染展示正是为了直观呈现内部流道的走向与腔体容积，方便设计人员在做泵组整体方案时核对流体走向、计算腔体内的流体滞留量，优化泵组的启动排气流程。在实际应用中，这类多通路阀室常配套在建筑供水的强制增压泵组、工业闭式循环冷却系统的动力泵端，用来整合多个回路的流体通路，替代传统多管件拼接的管路结构，大幅减少管路系统的占用空间，同时降低多节点连接带来的泄漏隐患。建模过程中对法兰的螺栓孔位置、密封面宽度、接口通径都做了参数化处理，设计人员可根据实际泵送的流量需求、压力等级快速调整各接口的通径尺寸、法兰的压力等级参数，无需重新搭建整体结构框架，能有效缩短同类产品的改型设计周期。需要注意的是，该阀室的腔体壁厚是按照常规1.

　　6MPa公称压力设计的，若应用在更高压力等级的泵送场景，可在现有结构基础上调整壁厚参数、增加法兰的厚度与螺栓孔数量，匹配对应的压力等级要求，结构本身的加强筋布局预留了足够的调整空间，不会因为参数调整出现结构应力分布不合理的问题。另外，阀室各接口的过渡段长度也做了优化，既保证了法兰安装时有足够的螺栓操作空间，又不会因为过渡段过长造成整体结构笨重、材料浪费的问题，水平方向相对的两组接口中心距保持在合理范围，对接管道时扳手操作不会与相邻接口的螺栓产生干涉，充分考虑了现场安装的实际操作需求。
