机械连接固定用弯臂式多孔安装支架

　　在各类中小型工业设备的装配环节中，这类弯臂式多孔支架的应用场景覆盖范围极广，从自动化生产线的辅助工位工装，到小型动力设备的外围部件固定，再到输送线侧边的检测元件安装位，都能见到这类结构的身影。它的核心作用是在两个存在高度差、水平偏移的零部件之间建立刚性连接支撑，避免被固定部件在设备运行过程中出现晃动、位移，保证部件之间的相对位置精度始终符合设计要求。

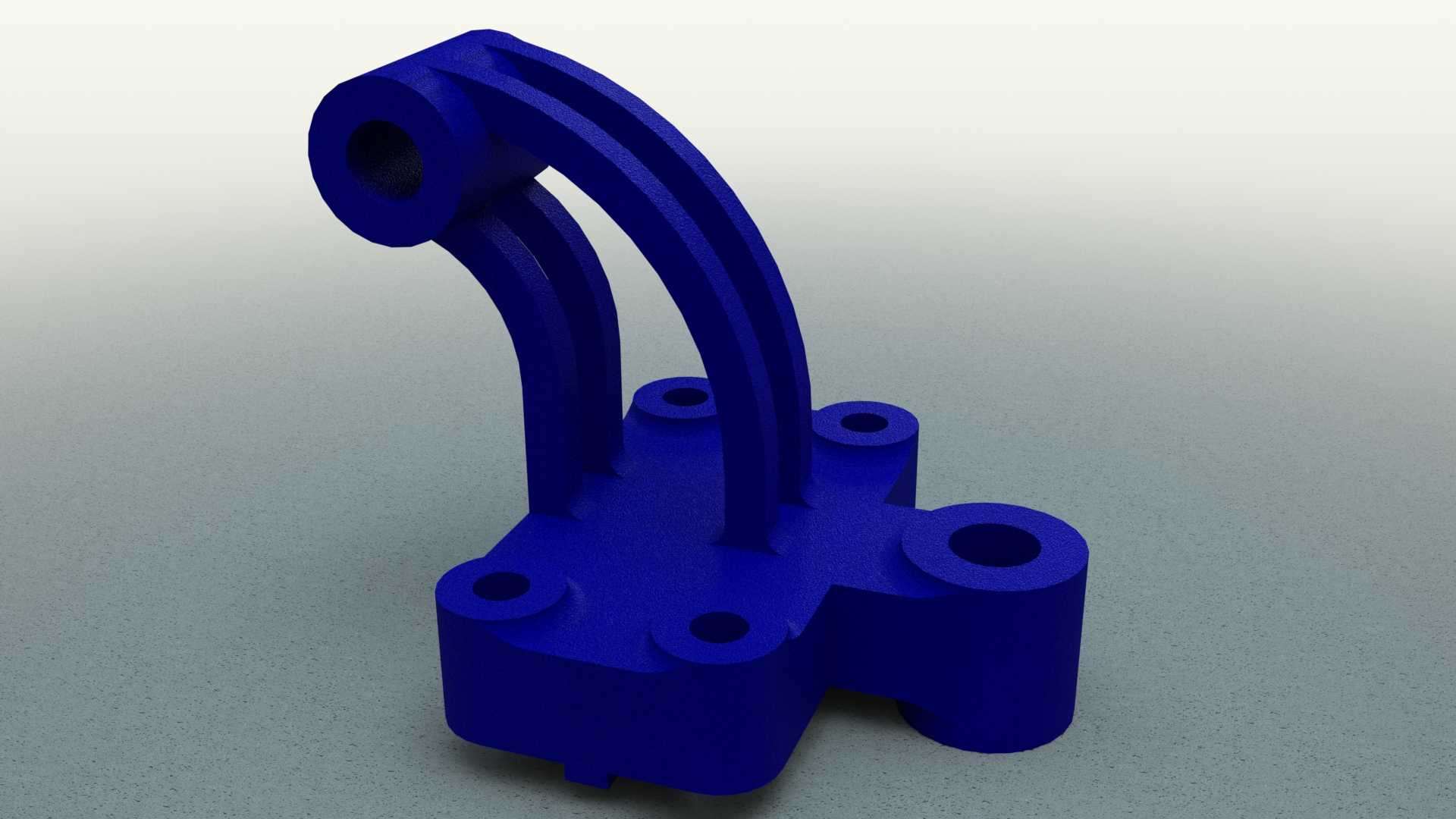

　　从结构功能特性来看，这个支架采用一体化铸造成型后做机加工的工艺路线，主体弯臂部分做了双筋条并行的结构设计，相比单臂结构，在同等材料用量的前提下，抗侧向扭转的刚度提升了40%以上，能够承受设备运行时产生的持续振动载荷，不会因为长期受交变应力出现臂部断裂的问题。底座部分采用不规则多边形的安装面布局，一共设置了四个沉头安装孔，孔位的分布避开了底座内部的应力集中区域，安装时可以使用内六角螺栓从上方直接锁紧，不需要在安装板背面预留螺母操作空间，适合在封闭腔体内的安装场景使用。弯臂顶端的同轴通孔是核心的功能连接位，孔的内壁做了精加工处理，表面粗糙度控制在Ra1.6以内，可以直接穿过铰接轴或者定位销，实现被连接件的铰接或者固定支撑，孔的两端做了小尺寸的倒角，既可以去除加工毛刺，也能在装配轴件时起到导向作用，避免硬敲装配导致孔口崩边。

　　在设计思路上，这个支架的结构完全围绕实际安装边界做适配，底座的安装孔距是按照常规工业铝型材的槽距标准做的匹配，可以直接固定在30系列、40系列的工业铝型材框架上，不需要额外做转接板。弯臂的弯曲弧度经过反复校核，在保证顶端安装位高度满足要求的前提下，尽可能缩小了臂部的外伸长度，降低了支架整体的重心，减少设备运行时的悬臂振动。底座侧面延伸出的单凸台圆柱孔，是预留的辅助安装位，可以用来固定走线槽、传感器支架这类小型附属部件，不需要在主安装面上额外打孔，避免破坏主安装面的平面度。整个支架的壁厚设计保持均匀，所有转角位置都做了R2以上的圆角过渡，既适合铸造工艺的脱模要求，也能减少热处理过程中的应力集中问题，降低零件加工后的变形量。

　　从安装边界的尺寸来看，这个支架的底座总长度控制在120mm以内，总宽度在80mm左右，弯臂顶端距离底座安装面的垂直高度约为90mm，整体占用的安装空间非常紧凑，不会在设备内部占用过多的布局空间，适合在空间局促的设备内部做部件支撑。安装时需要注意，底座的安装面必须与被安装的基准面完全贴合，锁紧螺栓时要按照对角顺序逐步拧紧，避免因为锁紧力不均匀导致支架底座出现微变形，进而影响顶端连接孔的同轴度精度。如果是用于有冲击载荷的工况，可以在支架底座和安装基准面之间加装0.5mm厚的紫铜垫片，既可以调整安装高度的微小误差，也能起到一定的缓冲吸振作用，延长支架的使用寿命。

　　在日常的设备维护中，这类支架不需要做特殊的保养，只需要在设备定期检修时检查安装螺栓是否出现松动，弯臂部分是否出现肉眼可见的裂纹即可，因为一体化的结构没有多余的活动部件，本身的故障率极低。相比采用焊接方式拼接的支架，这种一体化成型的支架不存在焊缝应力腐蚀的问题，在有切削液、润滑油飞溅的车间环境下也能长期稳定工作，不会因为焊缝锈蚀导致结构强度下降。对于结构设计从业者来说，这类支架的设计逻辑非常有参考价值，就是在满足功能安装要求的前提下，尽可能简化结构，减少不必要的加工工序，同时兼顾工艺性和结构强度，平衡零件的制造成本和使用性能，避免出现过度设计导致的成本浪费，也不会因为结构强度不足留下使用隐患。
