徕卡AT960激光跟踪器高精度测量设备结构

在大尺寸工业精密测量场景中，激光跟踪设备始终是航空航天装配、大型工装校准、重型装备尺寸核验环节的核心硬件，本次呈现的徕卡AT960激光跟踪器结构，完整还原了设备从手持提握结构到底部安装基座的全部细节。从实际工程应用出发，这类设备的核心用途是在大空间范围内完成三维坐标采集，配合SMR靶球可实现数十米范围内微米级精度的尺寸测量，不管是整机装配过程中的形位公差核验，还是大型工件的逆向建模数据采集，都能依靠激光跟踪的动态追踪特性完成连续点位采集，避免了传统固定式三坐标测量机的行程限制。

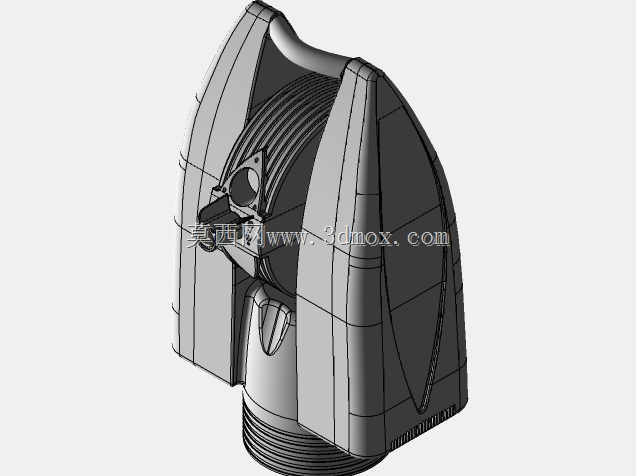

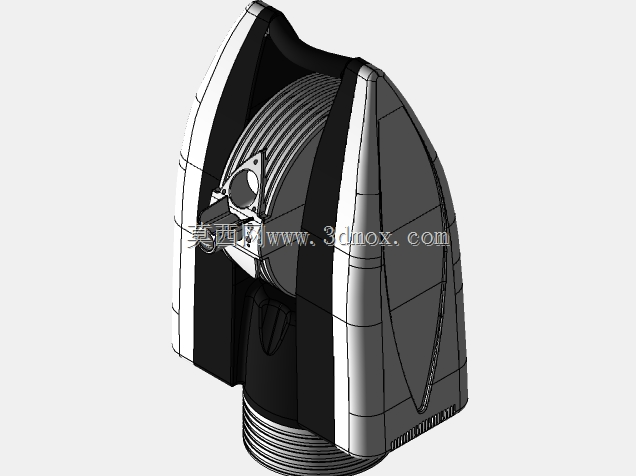

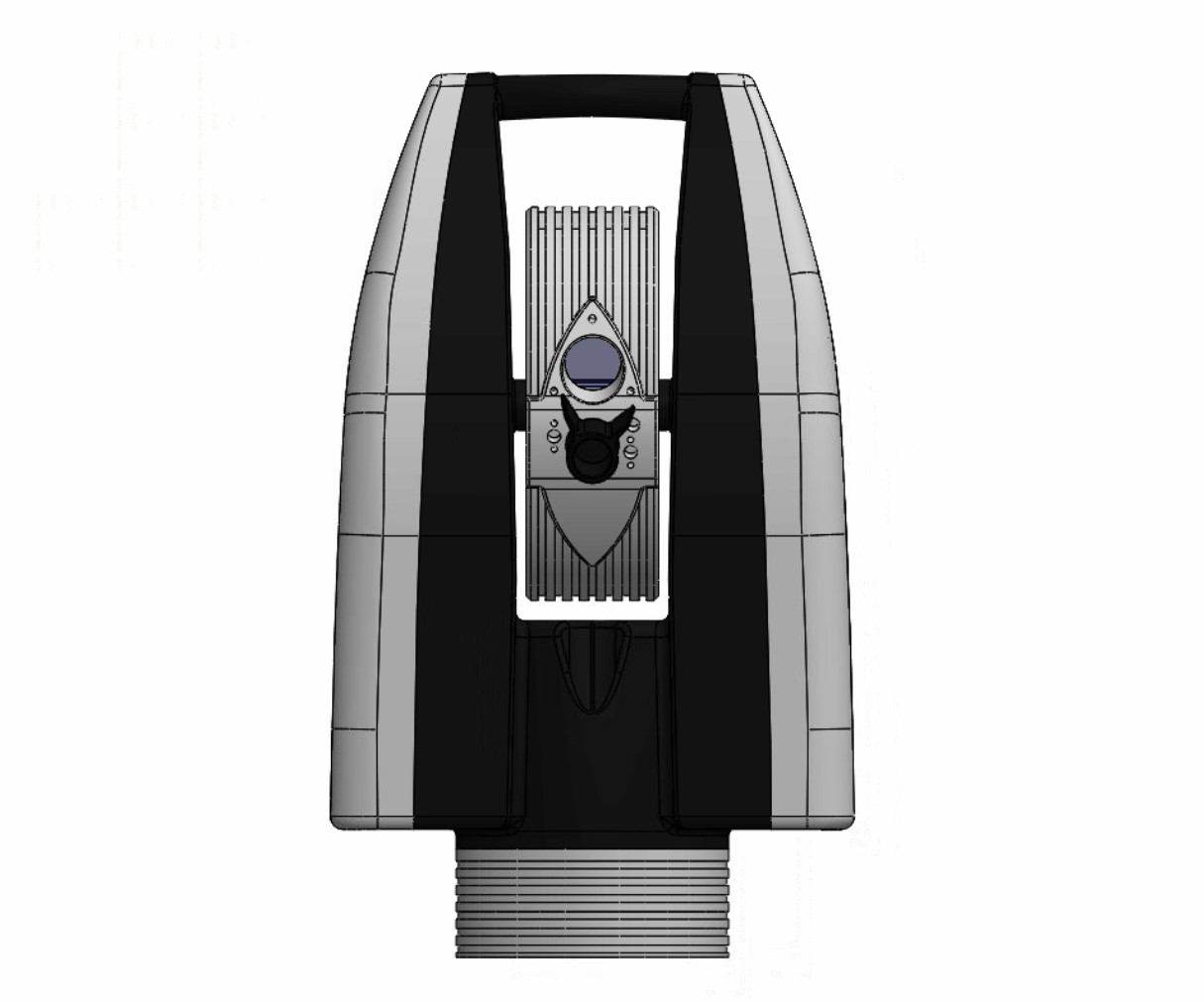

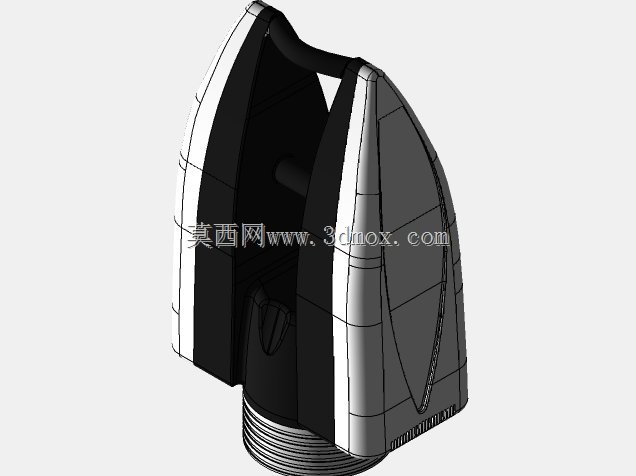

从结构设计思路来看，设备整体采用对称式流线型外壳布局，顶部集成的一体化提手结构充分考虑了现场转场的便携需求，外壳的分模线完全贴合内部光学组件的安装路径，两侧的加强筋结构既提升了壳体的抗冲击性能，也为内部发热的光学模块预留了对流散热的风道空间。设备中部的旋转机头部分采用双轴回转轴系设计，水平回转方向可实现全周360度无遮挡转动，俯仰方向的摆动范围覆盖了现场测量的绝大多数仰俯角度需求，轴系的密封结构设计可满足工业车间多粉尘、少量油污的复杂使用环境，避免杂物进入轴系影响转动精度。

从安装边界与尺寸适配角度，设备底部采用标准的法兰式安装接口，可适配通用型测量三脚架、固定式安装基座以及移动测量平台的安装位，接口的定位止口尺寸匹配行业通用的安装规范，无需额外加工转接件即可完成快速架设。设备的整体外轮廓尺寸充分考虑了单人操作的便携性，机身宽度控制在单臂可环抱的范围内，提手的握持位置经过重心配平，单人搬运时可保持设备竖直状态，避免光学组件因倾斜晃动出现校准偏移。机头前端的激光发射窗口采用凹陷式防护设计，日常存放或转场过程中可减少窗口镜片被外物剐蹭的概率，窗口旁的状态指示灯布局在操作人员架设设备后的直观视野范围内，可快速确认设备的连接状态、激光工作状态以及跟踪锁定状态。

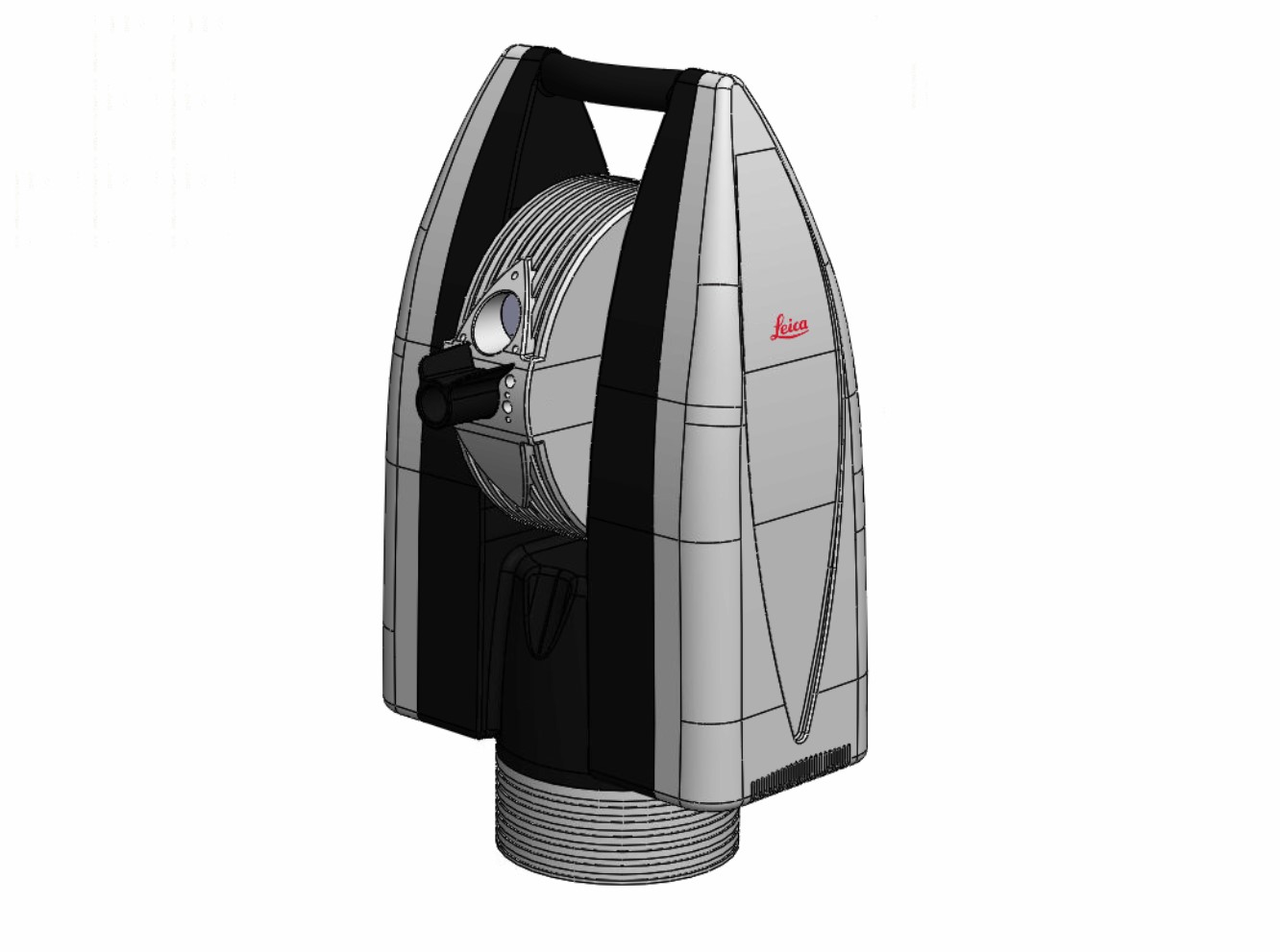

在功能特性的结构落地上，设备内部的光学发射与接收模块被安置在机头的核心配重位置，轴系转动过程中整体重心始终落在回转轴线上，大幅降低了长时间转动带来的轴系磨损，也提升了动态跟踪过程中的设备稳定性。机身侧面的品牌标识区域采用内嵌式设计，不会因现场使用中的剐蹭出现标识脱落，外壳的材质选用兼顾了轻量化与结构强度，在保证设备整体重量满足便携需求的同时，可承受现场作业中的常规磕碰，不会因轻微外力导致壳体变形挤压内部光学组件。
