手轮式重型管钳夹持工具三维建模

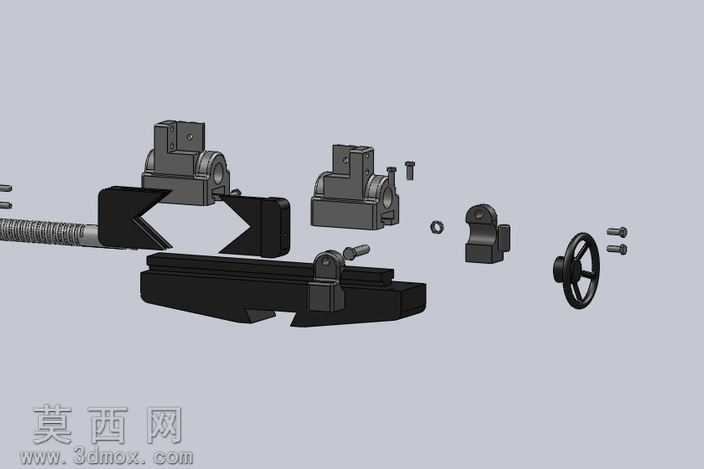

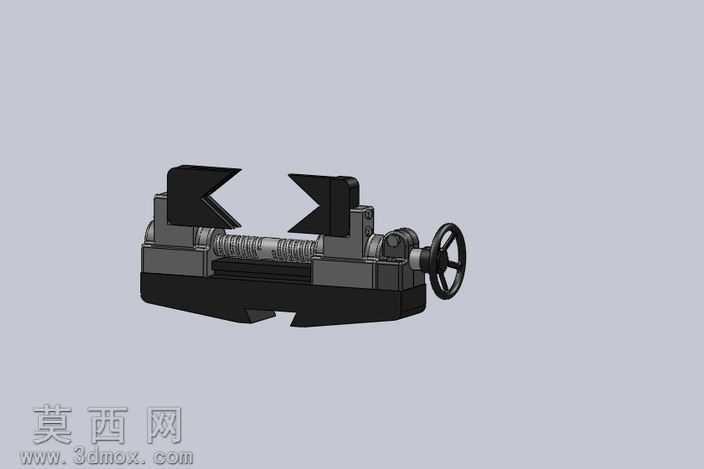

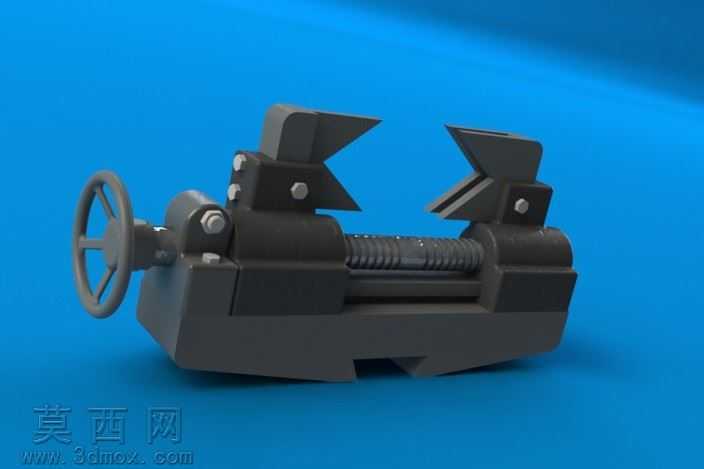

本作品为手轮驱动式管钳夹持工具的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成所有单个零件的参数化建模，再按照实际装配约束关系完成整体装配，确保各部件的运动逻辑符合真实机械结构的运行规律。模型整体还原了重型管钳的核心结构，包含手轮驱动组件、梯形丝杠传动副、活动钳身、固定钳身、V型夹持钳口、紧固螺栓、导向滑轨等核心结构，各零件的尺寸比例参考实际工业用重型管钳的参数设定，保证结构的合理性与可制造性参考价值。材质渲染阶段，针对不同零件的实际材质属性分别设置材质参数：主体铸铁结构采用哑光深灰铸铁材质，调整表面粗糙度参数还原铸铁件的磨砂质感，同时添加细微的表面颗粒纹理模拟铸件的真实表面状态；手轮部分采用铸铁与金属转轴结合的材质表现，边缘做轻微的倒角高光处理还原金属加工后的边缘质感；紧固螺栓、螺母等标准件采用光亮镀锌钢材材质，设置合适的金属反射率与高光参数，区分与主体铸铁件的材质差异；丝杠传动部分做了细微的螺纹纹理建模，表面设置轻微的润滑油脂质感，还原传动部件的真实使用状态。场景渲染采用纯色亮蓝色背景，搭配柔和的侧上方主光源与补光，避免生硬阴影遮挡结构细节，同时添加微弱的环境反射提升金属材质的真实感，清晰展现管钳的整体外形与各部件的装配关系。结构设计上，该管钳通过手轮旋转带动梯形丝杠转动，驱动活动钳身沿固定钳身的导向滑轨做直线往复运动，实现钳口的开合调节，V型钳口的结构设计可适配不同直径的管状工件夹持，钳口的夹持面做了防滑齿结构建模，保证夹持工件时的稳定性，各连接部位的螺栓、销轴均按照真实装配关系设置同轴、面贴合等约束，可实现手轮带动钳身开合的运动仿真，完整还原该类夹持工具的工作原理，可作为五金工具设计、机械结构教学的参考模型使用。
