钟表制造商定制多孔定位工装布局结构

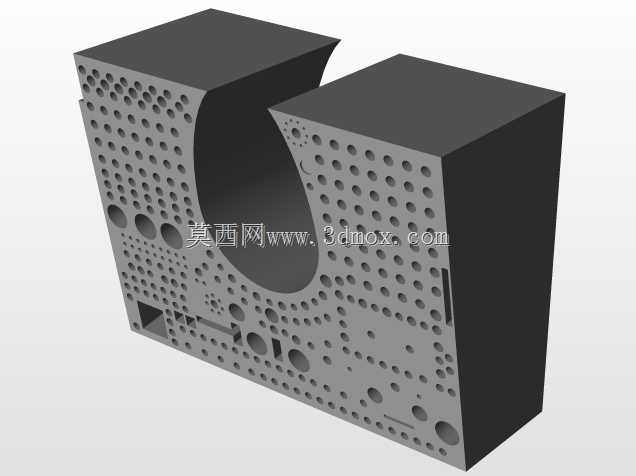

这套多孔定位布局结构，是面向钟表零部件精密加工、装配工序定制的专用工装载体，核心服务于腕表机芯夹板、表壳组件等微小精密零件的多工序装夹定位需求。在钟表制造的实际生产场景中，这类工装会直接安装在精密加工工位的工作台面，或是装配流水线的定位基座上，替代传统零散的单一定位夹具，实现多工位、多工序的集中装夹，减少微小零件反复拆装带来的定位误差，适配钟表零件微米级的加工精度要求。从结构设计逻辑来看，主体采用分体式块体拼接布局，两个带弧形缺口的块体组合后可形成圆形避让空间，用来容纳加工过程中需要穿过的主轴、检测探头或是装配工具，避免工装与加工执行部件发生运动干涉。块体表面密布的不同孔径孔洞，并非统一规格的安装孔，而是按照钟表加工常用的定位销直径、夹具锁紧螺栓尺寸、辅助支撑柱规格做了分区排布：大孔径孔洞主要用于穿装M6及以上规格的锁紧螺栓，实现工装本体在工作台面上的快速固定；中孔径孔洞适配标准定位销，用来安装可快换的零件定位座，针对不同型号的钟表零件，只需更换对应定位座即可完成工装切换，无需重新校准整体工装的安装基准；小孔径孔洞则用于安装微型辅助支撑、气嘴或是检测传感器走线，满足精密加工过程中的排屑、吹气清洁、在位检测等附加功能。设计时特意将两个块体的拼接面做了精密研磨处理，拼接后平面度控制在0.02mm以内，既可以单独使用其中一个块体作为小型零件的装夹载体，也可以拼接后满足大尺寸表壳组件的装夹需求，适配不同规格产品的生产需求。安装边界方面，单块体的侧边做了直角精磨处理，可直接靠紧工作台的T型槽基准边完成初定位，底部预留了0.5mm的沉台空间，用来容纳安装螺栓的头部，保证工装底面与工作台面完全贴合，不会因螺栓凸起导致工装倾斜。表面的孔洞排布做了等间距网格优化，相邻孔洞的中心距误差控制在0.01mm以内，保证定位座安装后的位置一致性，锁紧结构的安装位特意设置在块体的边角区域，锁紧时不会对中间的装夹区域产生挤压变形，避免装夹力导致工装基准偏移。这类工装在实际使用中，可覆盖钟表零件的铣削、钻孔、打磨、装配等多道工序，相比传统专用夹具，换型时间可缩短60%以上，同时多孔结构的通用性更强，可通过加装不同的附件拓展出零件存放、工序流转等附加功能，非常适合多品种小批量的高端钟表定制生产场景。
