工业防爆型指示灯EEX结构设计方案

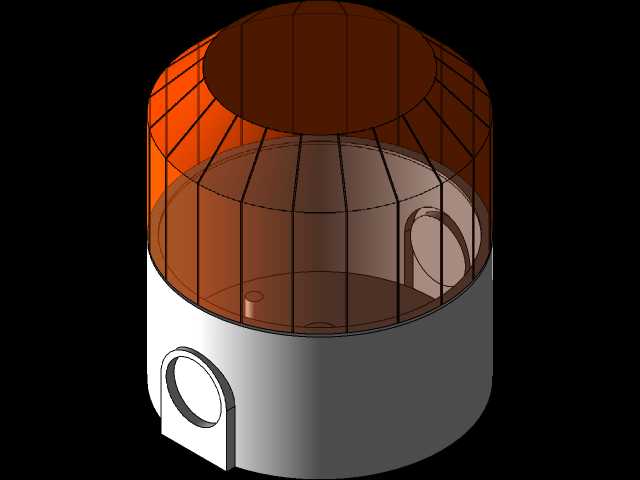

在石化厂区、煤矿井下、油气储运站这类存在易燃易爆混合气体的高危作业场景里，设备运行状态的可视化提示不能采用普通民用照明器件，必须匹配符合防爆等级要求的指示部件，本次设计的EEX型指示灯，正是针对这类爆炸性气体环境的状态提示需求开发的专用器件。从实际工况适配角度出发，这款指示灯的外壳采用隔爆型结构设计，所有配合面均按照隔爆间隙要求做精密公差控制，当器件内部因电弧、元件故障出现燃爆时，火焰会沿着配合面的缝隙逐步冷却泄压，不会引燃外部环境中的易燃易爆混合介质，满足Ex d等级的防爆防护要求。

设计过程中首先考虑的是现场安装的适配性，这类指示灯通常会被集成在防爆配电柜的面板、现场操作柱的立面、大型成套化工设备的操作侧，所以安装法兰的尺寸完全沿用行业通用的开孔规格，不需要用户额外修改柜体开孔，安装时从面板外侧插入器件，背部用配套的锁紧螺母旋紧固定即可，接线端设置在独立的隔爆接线腔内，接线完成后可以通过压紧密封填料函实现进线处的密封防护，避免外部腐蚀性气体、水汽进入器件内部。

从功能实现层面，这款指示灯的发光组件采用高亮度长寿命的固态发光元件，相比传统的白炽灯泡型指示灯，抗振动性能更强，在有设备持续振动的泵房、压缩机站场景下，不会出现灯丝震断的失效问题，发光颜色覆盖红、绿、黄、蓝四种常用工业指示色，分别对应故障、运行、预警、电源等不同的状态信号，发光面做了柔光扩散处理，既保证强光下的可视距离，又不会在近距离观察时产生刺眼的眩光，适合现场巡检人员在不同光照条件下快速识别设备状态。

结构细节设计上，外壳的外露部分采用抗静电的工程塑料材质，避免器件表面积累静电产生放电火花，同时材质本身耐紫外线、耐常见工业化学品腐蚀，在户外露天安装时可以长期耐受日晒雨淋、化工废气侵蚀，不会出现外壳脆裂、透明度下降的问题。器件的内部电路做了限流稳压设计，适配工业现场常见的交直流供电电压，电压波动在额定值上下20%范围内时都可以稳定发光，不会出现亮度骤变或者器件烧毁的情况，电路部分和发光腔之间做了物理隔离，即使电路部分出现元件过热，也不会直接影响发光面的结构完整性。

考虑到现场维护的便利性，这款指示灯的发光组件采用模块化快拆设计，不需要将整个器件从安装面板上拆下，只需要从正面旋开透光面罩，就可以直接更换内部的发光模块，维护过程不需要动后端的接线，也不会破坏隔爆面的密封性能，大幅降低高危区域的设备维护工作量和安全风险。安装边界方面，器件伸入柜体内部的长度做了紧凑化设计，即使是内部布线密集的小型防爆操作柱，也不会和柜内的接线端子、其他电气元件产生空间干涉，背部的接线端子采用防松结构，在长期振动环境下不会出现接线松脱导致的信号丢失问题。

在实际工程应用中，这类防爆指示灯除了单独作为设备状态提示使用，还可以和防爆按钮、防爆转换开关集成在同一个操作柱上，组成完整的现场操作单元，也可以多只组合安装在厂区的入口处，作为区域安全状态的集中提示装置。设计时特意将器件的整体重量控制在较低水平，安装在薄钢板材质的柜门上时，不会因为长期振动导致安装孔变形、器件下坠倾斜。透光面罩和外壳的配合处设置了耐老化的橡胶密封圈，整体防护等级达到IP65，可以直接用在有冲水清洗需求的食品加工防爆车间、有粉尘飞扬的粮食加工仓储区域，不会因为粉尘、水溅进入器件内部导致短路失效。
