双缸立式往复式蒸汽发动机三维设计模型

本模型为双缸立式往复式蒸汽发动机完整三维设计成果，建模阶段采用Autodesk Inventor2012作为核心开发工具，严格遵循机械设计公差规范开展零件级建模，从曲轴、连杆、活塞、配气阀到缸体紧固螺栓、输气管路、安装底座均完成全参数化特征构建，建模过程中对曲轴偏心距、活塞行程、缸体内径、配气凸轮相位角等核心参数完成关联约束设置，调整任意核心参数即可同步更新整套机构的尺寸匹配关系，同时对运动副添加了完整的装配约束，在软件内可直接驱动曲轴约束实现整套机构的连续运转动画演示，直观呈现动力传递的完整过程。

参数设计层面，模型严格复刻经典立式双缸蒸汽机的结构比例，两个气缸呈对称立式布局，配气相位设置为90度错角，可保证曲轴运转过程中始终有一个气缸处于做功行程，避免单缸蒸汽机的死点问题，大幅提升动力输出的平顺性；所有管路接口、紧固件位置、轴承安装位均按照实际机械加工的装配要求预留合理公差，可直接导出工程图用于实物加工参考。

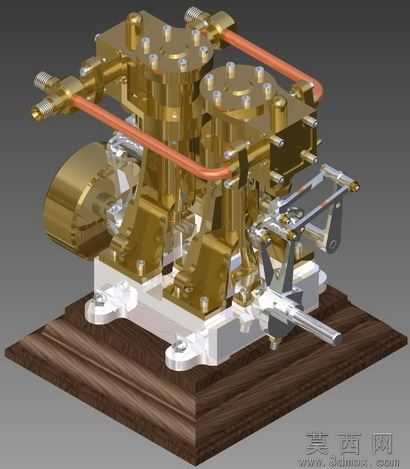

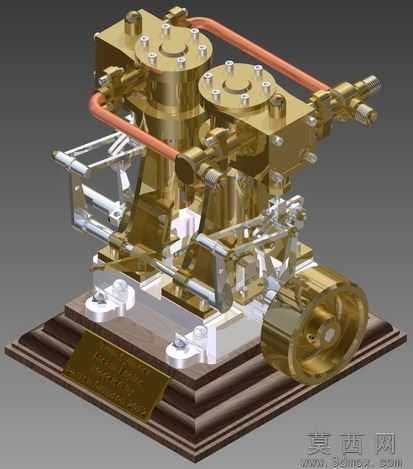

渲染材质层面，模型对不同零件完成了精准的材质赋予：气缸、阀体、曲轴等核心受力零件采用抛光黄铜材质，还原老式蒸汽机的经典金属质感，连杆、操纵手柄、紧固件采用镀铬亮面钢材材质，安装底座采用深色实木纹理材质，铭牌采用蚀刻黄铜材质，输气管路采用哑光红铜材质，渲染后整体质感精致细腻，金属反光、木质纹理的表现贴近实物展示效果。

结构原理层面，该模型完整还原双缸蒸汽机的工作逻辑：高压蒸汽通过进气管路进入配气阀室，随曲轴转动带动配气阀切换气路，交替向两个气缸输送高压蒸汽推动活塞做往复运动，活塞通过连杆将直线运动转化为曲轴的旋转运动，最终通过端部飞轮输出旋转扭矩，错角布局的双缸设计可抵消往复运动的部分惯性力，同时消除曲轴转动死点，让启动与运转更加平稳。

软件兼容层面，模型除原生Autodesk Inventor2012格式外，同时导出STEP、IGES等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等绝大多数主流三维CAD软件，不同软件环境下均可完成装配查看、运动仿真、结构修改、工程图导出等操作，不会出现特征丢失、装配错位等兼容问题。

研发教学应用层面，该模型既可以作为古典动力装置研发设计的参考原型，帮助设计人员理解往复式蒸汽机的结构逻辑，优化小型蒸汽动力装置的配气结构与动力效率；也可作为机械原理教学的直观演示教具，帮助学生理解曲柄连杆机构运动原理、配气机构相位匹配逻辑、活塞式动力装置的能量转换过程，同时也可作为蒸汽动力类文创产品、动态模型制作的三维参考依据，适配教学演示、方案设计、模型制作等多场景使用需求。
