德雷梅尔剖视结构空气压缩泵

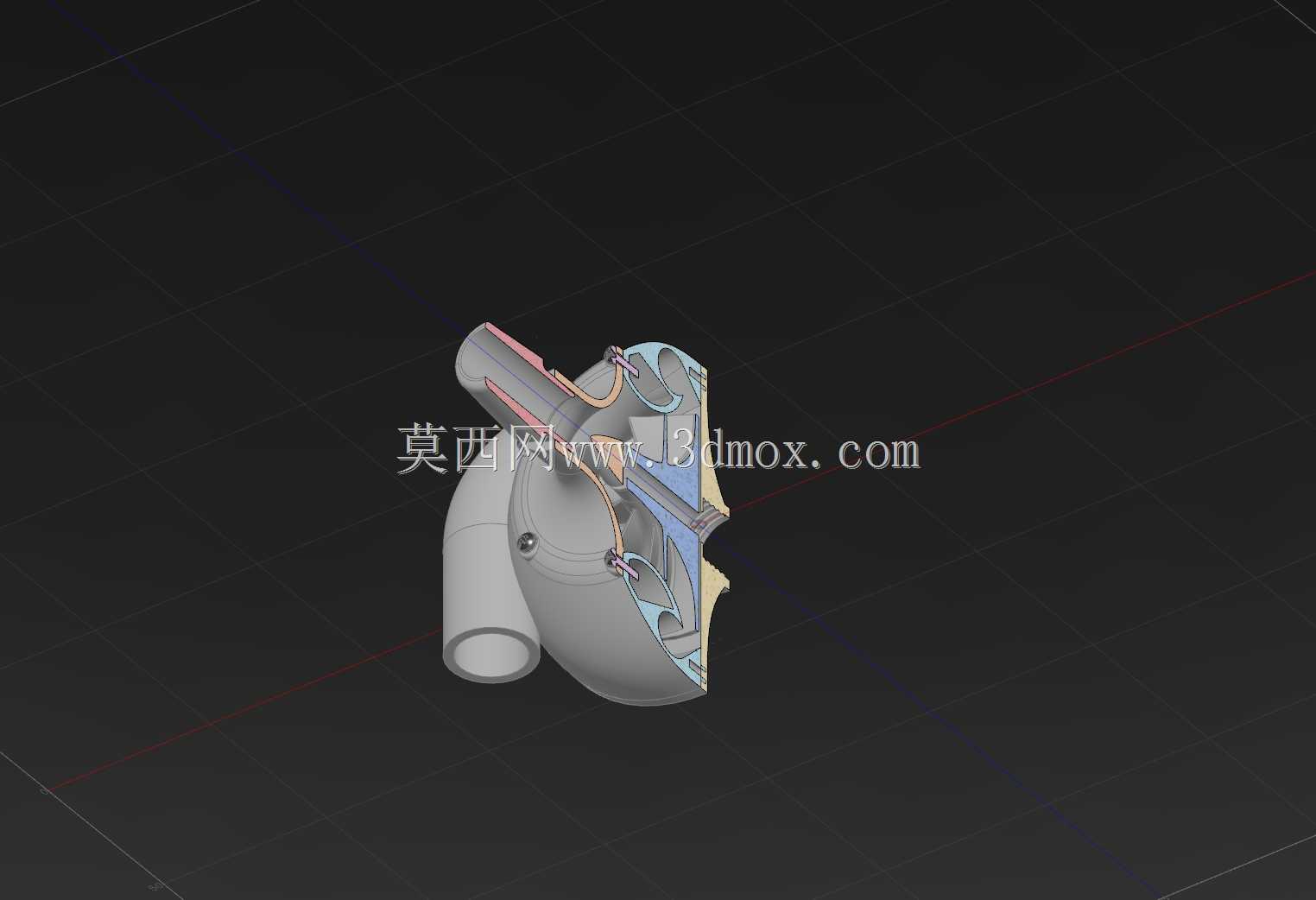

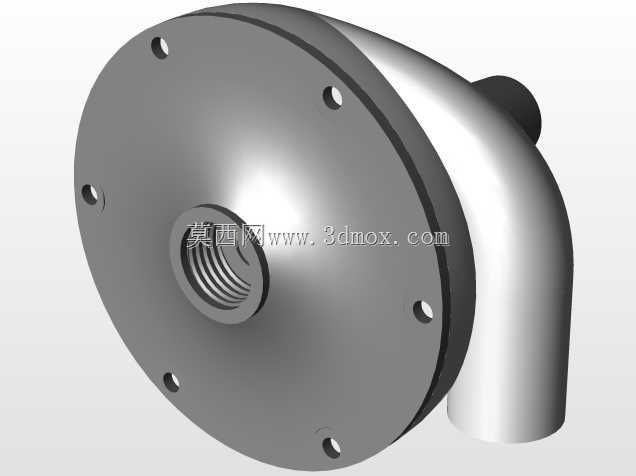

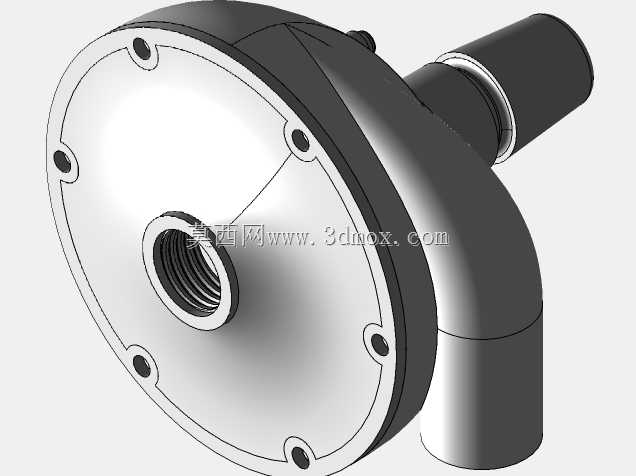

　　这款空气压缩泵的结构设计，核心围绕小流量压缩空气输出场景做适配，日常在小型气动工具驱动、桌面级气动实验供气、小型气动回路补压这类场景中使用，整体结构做了半剖展示，能清晰看到内部流道与叶轮的配合关系，方便结构设计人员理解离心式压缩的气路走向。从实际安装适配角度看，泵体的进气接口采用直筒式圆柱接口，可直接对接常规内径的柔性气管，接口外壁做了微凸的防脱环结构，安装时无需额外加装管箍就能在低压工况下保证气管连接的密封性，避免漏气泄压；出气接口沿泵体切向布置，和内部叶轮的出气方向完全对齐，能最大程度降低气流转向带来的压损，提升压缩效率。泵体的外壳采用回转体加局部切边的造型，主体壁厚均匀，既保证了壳体承受内部气压的结构强度，

　　也避免了壁厚不均带来的注塑或铸造应力集中问题，壳体上预留的三个安装固定孔位呈三角形分布，孔位周边做了局部加厚的凸台结构，安装时通过螺栓固定即可保证泵体运行时的稳定性，不会因为叶轮高速转动产生的振动出现松动偏移。内部的叶轮采用后弯式叶片设计，叶片和轮毂之间做了顺滑的圆角过渡，能减少气流在叶片表面的湍流损失，叶轮和泵壳之间的间隙控制在极小范围，既避免叶轮转动时和壳体内壁发生刮擦，也能减少间隙处的气体回流，提升容积效率。从设计思路上看，这款泵没有采用复杂的多级压缩结构，而是用单级离心压缩的方案满足小压力、小流量的供气需求，整体零件数量少，装配工序简单，后期维护时只需要拆开泵壳就能清理内部积尘、检查叶片磨损情况，维护成本较低。

　　泵体的整体外形紧凑，没有突出的冗余结构，安装时不需要预留太大的操作空间，在桌面级设备、小型自动化工作站这类安装空间受限的场景中也能灵活布置。气路设计上，进气段的流道做了渐缩式处理，能让进入叶轮的气流更加平稳，避免进气紊流带来的运行噪音，出气段的流道做了渐扩设计，能将叶轮输出的动压部分转化为静压，提升输出气压的稳定性，减少输出气流的脉动。在实际选型适配时，这款泵适合搭配小功率驱动电机使用，不需要额外配置复杂的冷却结构，因为单级压缩的压比不高，运行时的温升控制在合理范围，连续运行时也不会因为温度过高影响密封件的使用寿命。壳体的剖视展示部分，特意将内部的密封结构、叶片和壳体的配合位置做了可视化处理，

　　结构设计人员在参考这款模型做同类产品设计时，可以直接参考其流道的曲率参数、安装孔位的布置逻辑、接口的尺寸比例，减少前期方案验证的迭代次数。另外泵体上的轴承安装位做了同轴度的基准设计，能保证叶轮转动时的跳动量控制在允许范围内，避免因为同轴度误差带来的振动、噪音以及轴承过早磨损的问题，密封槽的尺寸设计适配常规的O型密封圈，安装时不需要定制特殊规格的密封件，降低了配件采购的成本。
