车载设备万向旋转固定底座支架结构

　　这类球铰式旋转支架核心应用场景集中在车载终端设备的固定安装环节，多用于车载手机支架、车载导航拓展座、车载外接显示终端的连接基座部分，承担设备角度调节、承载固定的核心作用，是车载外设安装体系里的基础连接构件。从实际使用场景来看，这类支架多安装在车辆中控台平面、A柱饰板预留位或者仪表台平整区域，需要适配不同车型的内饰安装面弧度，同时要承受车辆行驶过程中的持续振动、加减速惯性冲击，因此结构设计上优先考虑连接可靠性与角度调节的阻尼稳定性。

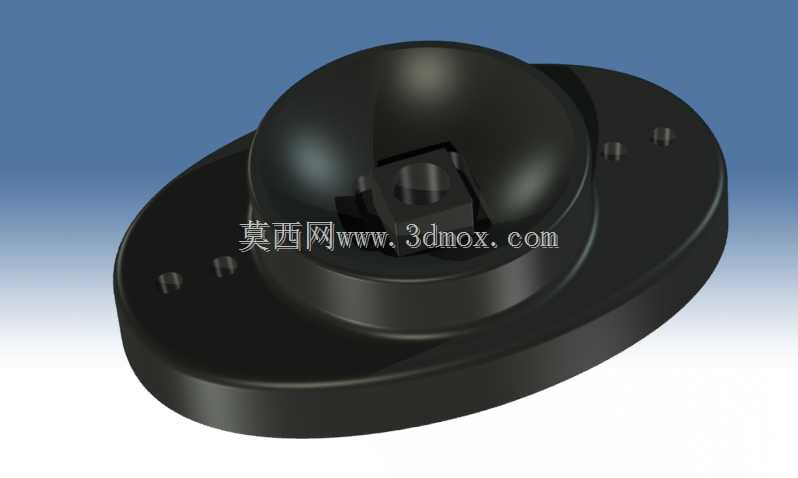

　　从功能特性来看，该支架采用半球形球铰作为核心调节结构，上部球头部分可实现多自由度角度偏转，能够根据驾乘人员的视线高度、使用习惯灵活调整外接设备的俯仰角度与左右偏转角度，调整到位后依靠球铰配合面的阻尼保持姿态稳定，不会在车辆行驶颠簸中出现角度滑移。下部的椭圆安装底板为承载基体，底板上预留的多个安装孔位可适配自攻螺丝、卡扣或者双面胶粘接等多种固定方式，能够适配不同厚度、不同材质的安装基面，孔位的间距设置避开了常见车型内饰板的内部加强筋位置，降低安装时的干涉风险。

　　设计思路上，这类支架优先保证结构的紧凑性，整体凸起高度控制在较低范围，避免安装后过度突出内饰平面影响驾乘空间，同时球头的直径选择兼顾了调节角度范围与结构强度，球头直径过小会导致调节时接触应力过大，长期使用容易出现磨损松旷，直径过大则会增加整体结构体积，占用过多安装空间。底板的椭圆造型是基于安装面的适配性考虑，相比圆形底板，椭圆形态在横向空间上提供更长的安装孔距，固定后的抗扭转能力更强，能够承受更大重量外接设备的倾覆力矩，同时椭圆轮廓的边角做了圆弧过渡，避免安装后锐边剐蹭内饰或者驾乘人员。

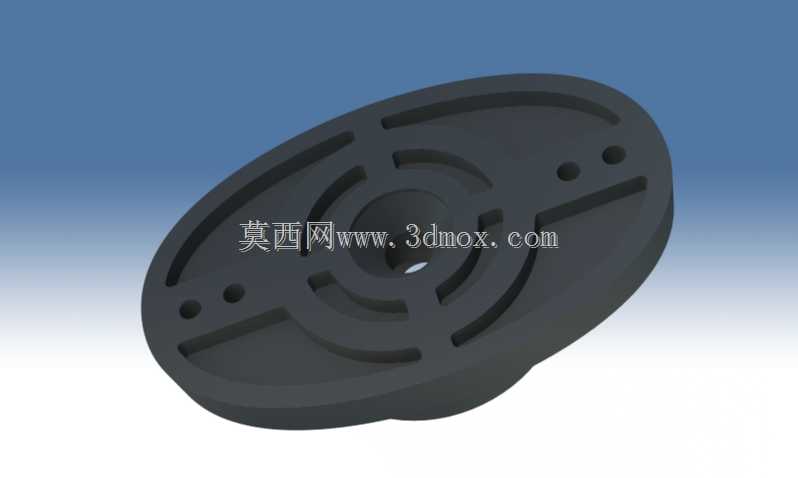

　　从安装边界来看，底板的安装孔位分布在椭圆长轴的两侧区域，安装时需要保证基面的平面度误差不超过1mm，否则固定后底板会出现翘曲，导致上部球铰座的同轴度出现偏差，进而影响角度调节的顺滑度，严重时甚至会出现球头卡滞无法调整的问题。球头部分的上部连接位预留了方形卡槽结构，用于和上部的设备夹持机构做周向固定，卡槽的尺寸配合采用小间隙配合，既保证装配时的便利性，又能避免连接后出现周向转动，防止设备在使用过程中出现偏转。球铰座与底板之间采用一体化的过渡结构，没有额外的拼接缝隙，减少了振动过程中连接部位的应力集中，同时也避免了长期使用后拼接部位出现松旷异响的问题。

　　在实际选型应用中，这类支架的承载能力主要由球头与球铰座的配合接触面积决定，常规尺寸下可承载0.5kg以内的外接设备，满足手机、小型导航终端等常见车载外设的安装需求，如果需要承载更重的设备，则需要对应增大球头直径、加厚底板厚度，同时提升配合面的阻尼系数。角度调节范围方面，该结构可实现俯仰方向±30度、左右方向±45度的角度调整，基本覆盖了驾乘人员正常坐姿下的视线调整需求，调节过程中阻尼力保持均匀，不会出现忽松忽紧的情况，保证调整手感的一致性。此外，支架的整体外形做了哑光黑的表面处理，和多数车型的深色内饰风格匹配，安装后不会显得突兀，表面的哑光质感也避免了阳光照射下出现反光干扰驾驶视线的问题。
