NidecTA500DC服务器轴流散热风机结构

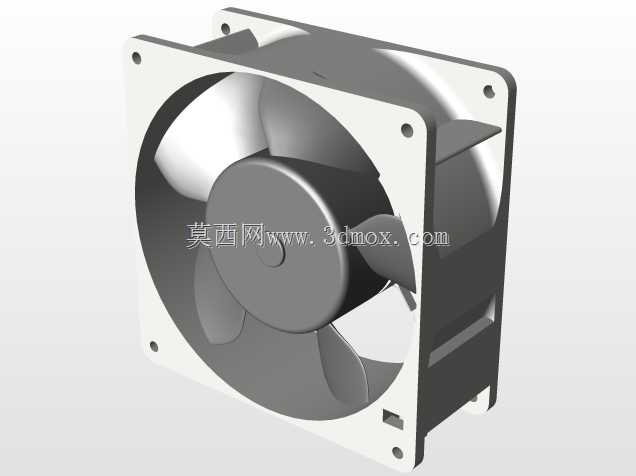

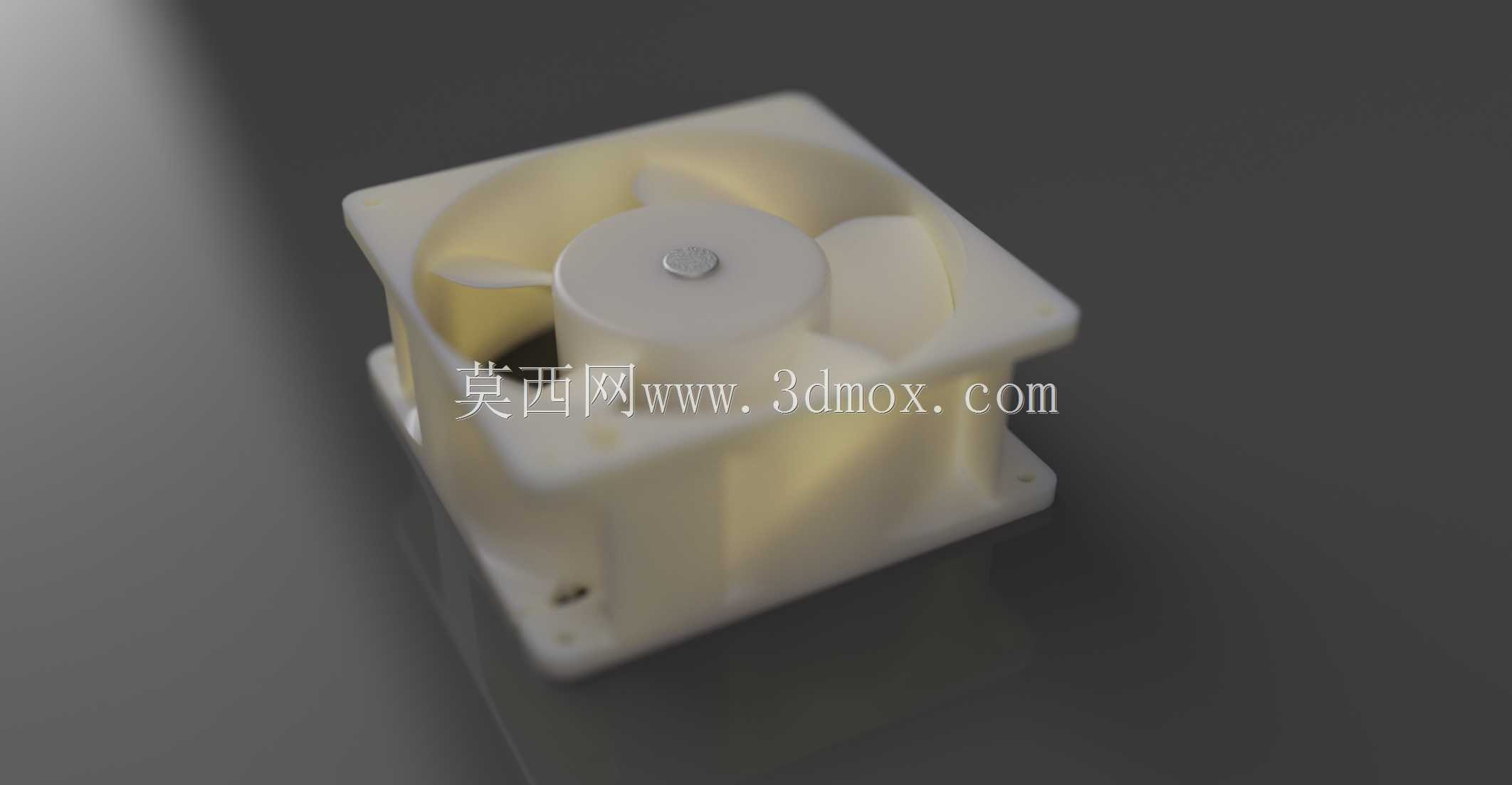

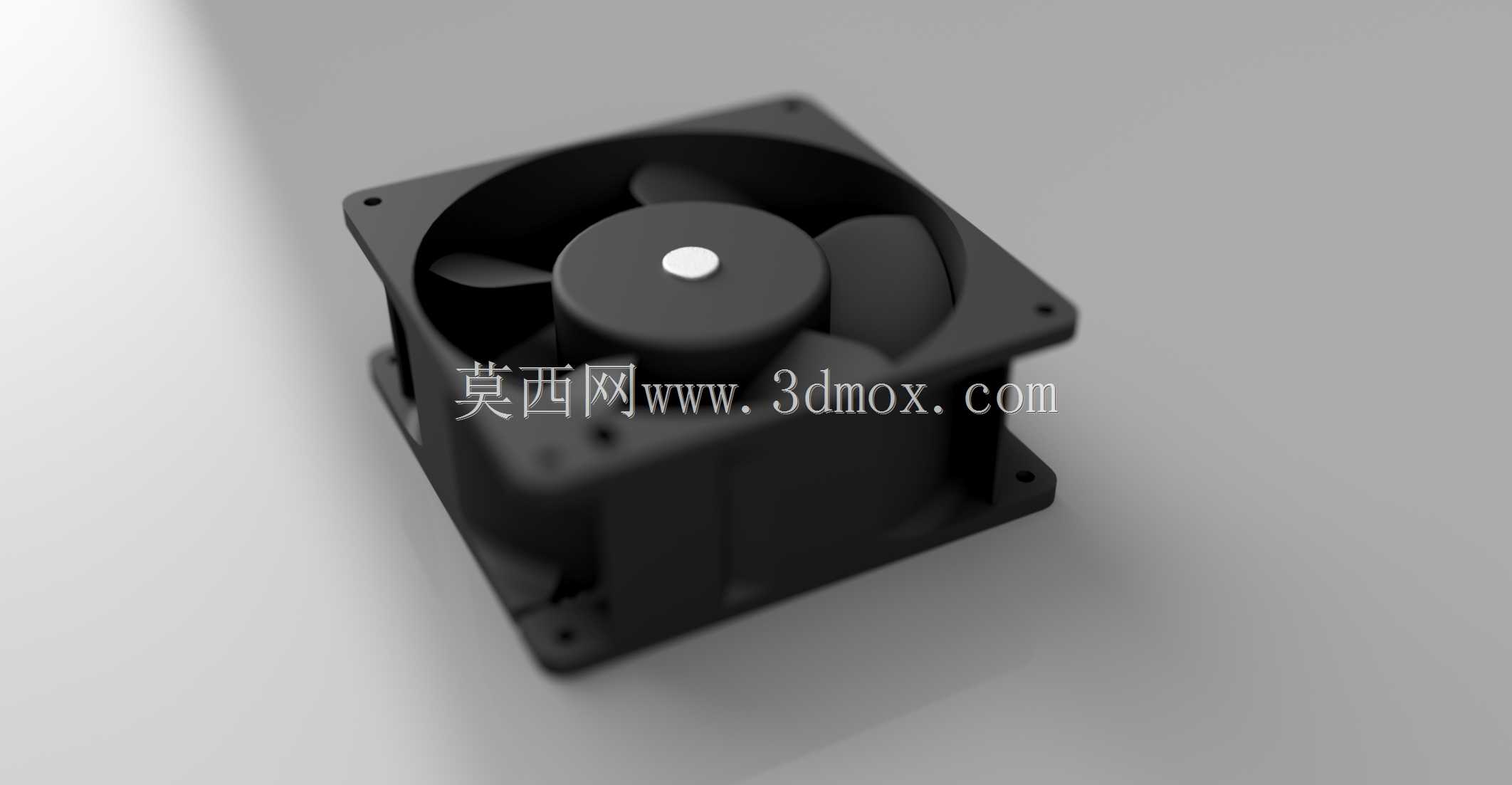

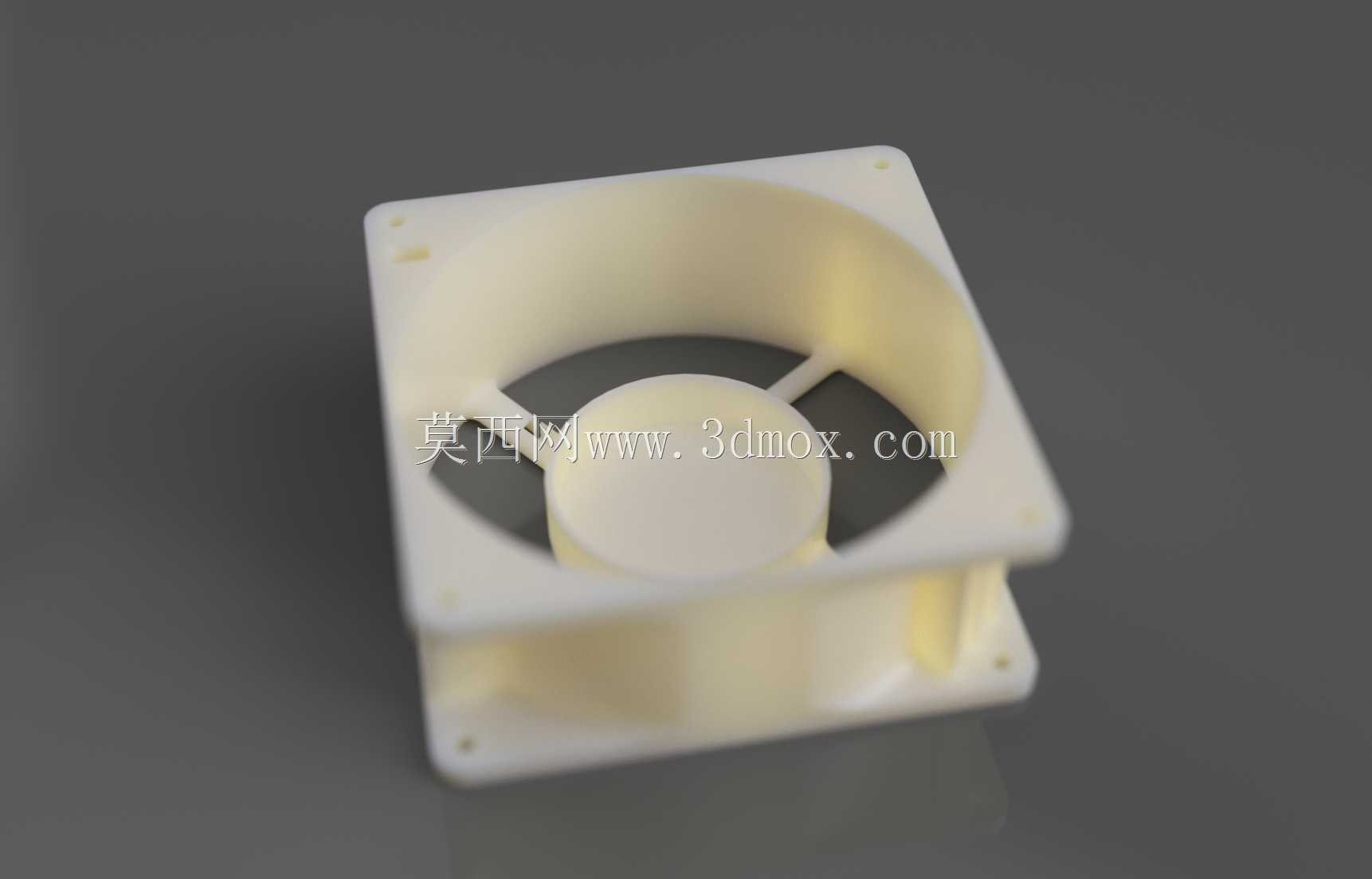

　　在机架式服务器、工业控制柜、大功率储能变流器这类对散热冗余要求极高的设备场景里，轴流散热风机是保障核心元器件长期稳定运行的核心部件，这款Nidec TA500DC规格的轴流风机，就是专门针对高功率密度密闭机柜的散热需求设计的，在实际设备选型中，这类风机通常被部署在服务器机箱的进风或排风位，通过定向强制对流带走CPU、内存、电源模块等发热部件产生的积热，避免元器件因结温过高触发降频甚至硬件损坏。从结构设计来看，这款风机采用标准方形外框结构，外框四个角预留了标准化的安装孔位，安装边界完全匹配19英寸标准机架服务器的风扇位安装尺寸，安装时不需要额外做结构改型，直接通过减震胶钉或者螺丝就能完成固定，外框的加强筋结构沿着风机腔体周向布置，

　　既可以提升外框的结构强度，避免长期运行中因振动产生框体形变，也能对进出风的气流做导向，减少气流在框体边缘的紊流损失，提升实际送风效率。风机的叶轮采用大弦长后掠式叶片设计，叶片的曲面弧度经过流体仿真优化，在48V额定工作电压、500mA额定工作电流的工况下，能够输出足够的静压来克服服务器内部密集板卡、走线带来的风阻，保证气流能够穿过机箱内部的所有发热区域，不会出现局部散热死角。叶轮中心的轮毂部分做了加厚处理，内部集成了直流无刷电机的驱动电路与轴承组件，采用双滚珠轴承结构的设计，能够支持风机在服务器机房常年不间断的运行工况下保持更长的使用寿命，减少运维过程中的风扇更换频次。从实际使用的角度来说，

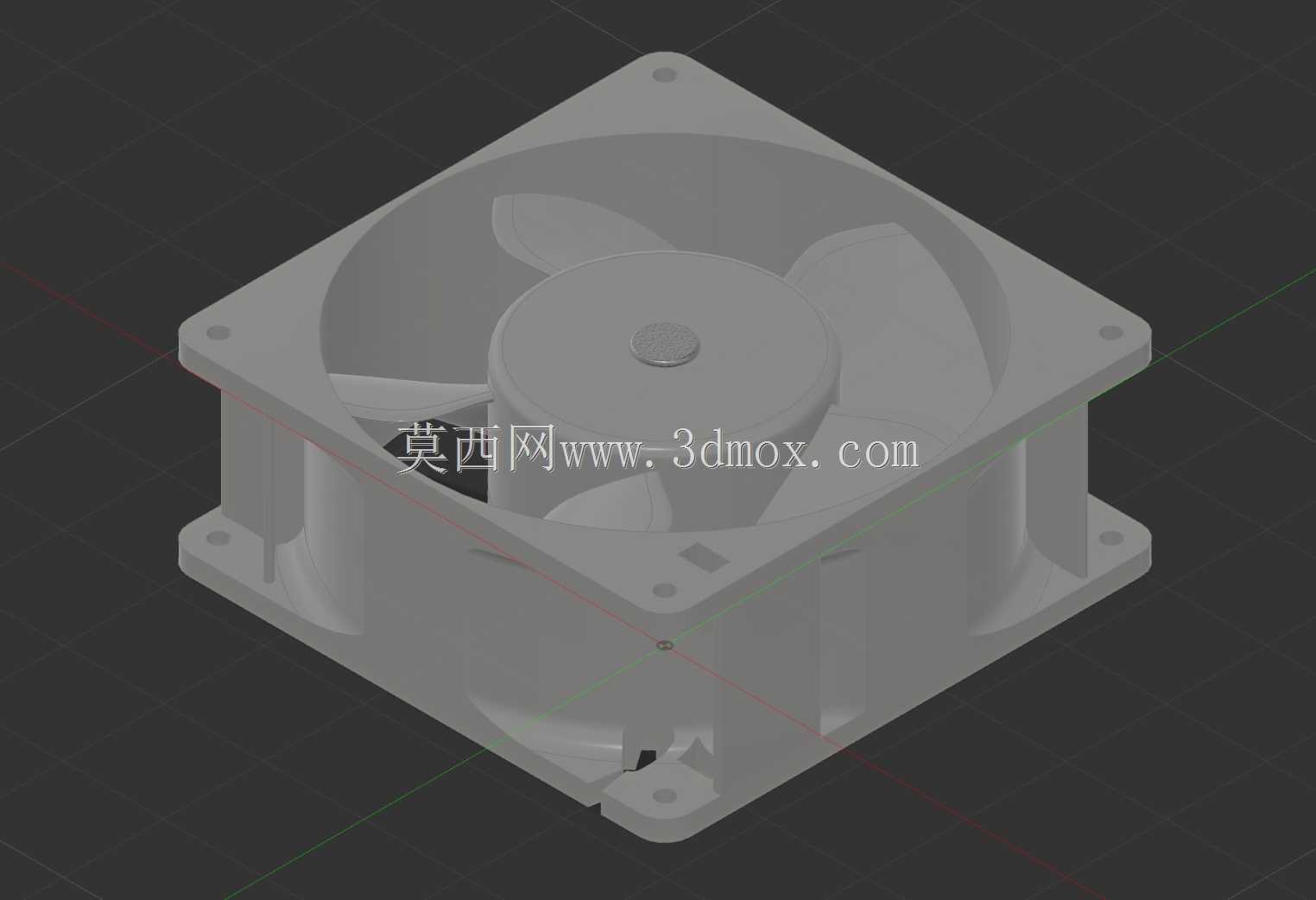

　　这类风机的接线端通常采用标准的服务器风扇接插件，支持转速信号反馈与调速功能，设备的主控板可以根据内部温度传感器采集的实时温度数据，动态调整风机的运行转速，在散热需求较低的时候降低转速来控制运行噪音与功耗，在高负载工况下提升转速保证散热能力。在做设备结构设计的时候，选用这类风机需要提前核算安装位的预留尺寸，不仅要留出风机本体的安装空间，还要在风机进出风侧预留足够的气流缓冲区，避免直接贴靠板卡或者防尘网导致风阻陡增、送风效率下降，同时要注意安装位的减震设计，在风机与机箱安装面之间加装橡胶减震垫，吸收风机运行时产生的微幅振动，避免振动传递到硬盘这类对振动敏感的元器件上，影响存储设备的读写稳定性。这款风机的结构建模完整还原了外框、叶片、

　　轮毂、安装孔位的所有细节特征，在做服务器整机装配、控制柜散热结构设计的时候，可以直接导入装配体做干涉检查与风道仿真，不需要再对风扇模型做二次测绘修正，能够有效缩短结构设计阶段的建模周期，也能提升风道仿真的结果准确度，帮助设计人员提前预判散热系统的实际表现，减少样机试制阶段的散热方案改型成本。
