内置轴承式输送从动辊筒结构设计

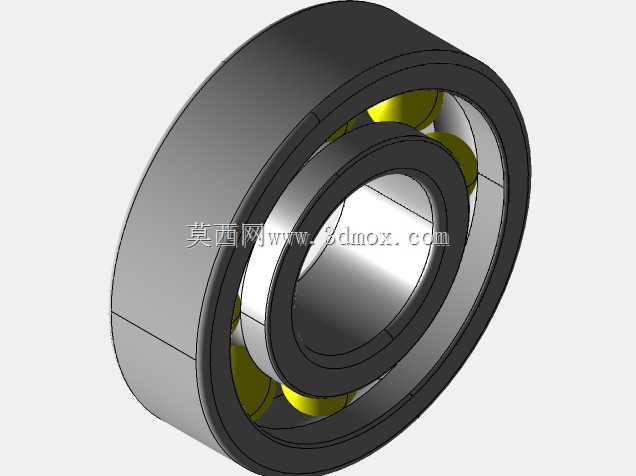

　　在连续式物料输送场景中，从动辊筒是带式输送机、辊道输送线的核心承载部件，区别于主动驱动辊，这类无动力或随动的辊件主要承担承托输送带、分散物料载荷、约束输送带跑偏的作用，在轻工包装、电子组装、仓储分拣、食品加工等行业的平面输送线体中应用占比超过六成，单条10米长度的标准平皮带输送线通常需要配置12-18根同规格从动辊，沿输送架体等距排布，共同构成连续的承载支撑面。这款辊筒采用两端内置深沟球轴承的装配结构，辊身选用冷拔无缝钢管加工，外圆经精车后做表面氧化处理，粗糙度控制在Ra1.6范围内，既保证与输送带接触时的摩擦力均匀，也能避免长期运行后表面锈蚀粘黏物料碎屑。辊轴采用45号钢调质处理，两端轴头铣出扁位结构，适配安装支架上的U型开口槽，

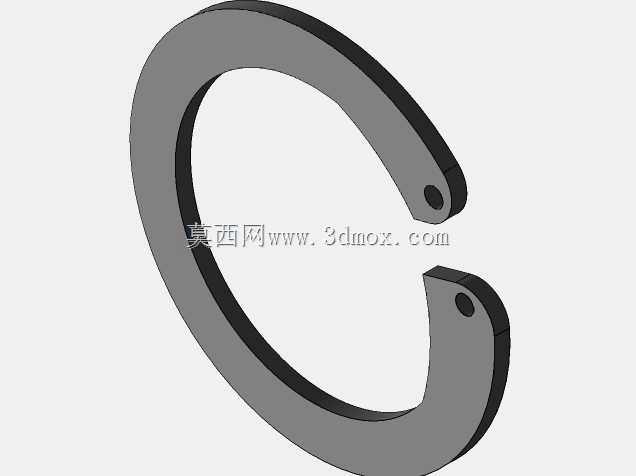

　　安装时无需额外做周向固定，直接卡入槽位后通过端盖限位即可，这种快装结构能大幅缩短线体组装时的辊件更换工时，日常维护中单人即可完成单根辊筒的拆装替换，无需拆解整段输送架体。从安装边界来看，这款辊筒的有效输送幅宽对应辊身长度，两端轴头伸出长度统一，适配行业通用的2020、3030、4040系列铝型材输送架的安装孔位，轴头直径与常规U型安装槽的开口尺寸匹配，安装时辊筒轴线与输送方向的垂直度公差需控制在0.2mm/m以内，否则会导致输送带运行时持续向单侧跑偏，加剧辊面和皮带边缘的异常磨损。设计过程中优先考虑了载荷分布特性，内置轴承的安装位置距离辊身端面预留了足够的支撑跨距，避免辊身受载后出现中部挠曲变形，当输送单元载荷不超过50kg/m时，

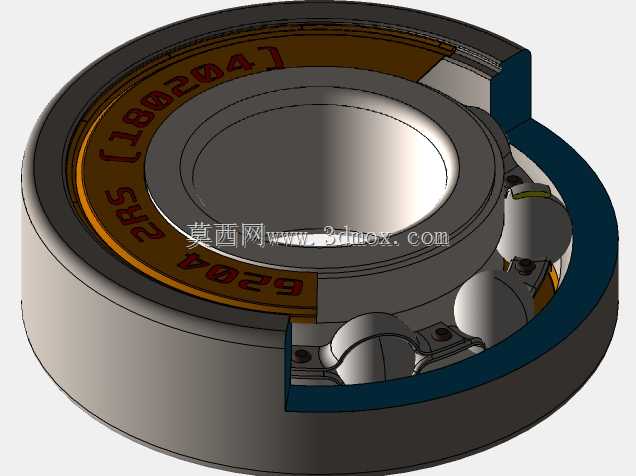

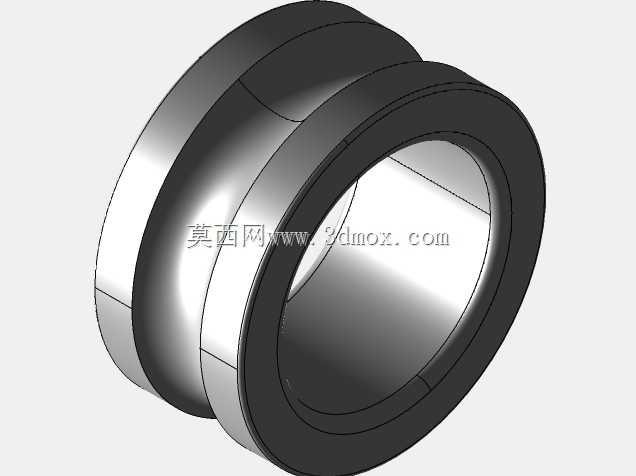

　　辊身的径向跳动量可控制在0.3mm以内，运行过程中不会出现输送带跳带、物料颠簸的问题。两端的轴承装配位采用过盈配合设计，装配时通过热装工艺将轴承压入辊身内孔，轴承外侧加装防尘密封圈，可阻挡输送环境中的粉尘、碎屑进入轴承滚道，延长轴承的免维护周期，适配多尘、有少量碎屑的生产车间环境。不同于冲压轴承座的轻型输送辊，这款结构的辊筒整体刚性更强，除了轻型纸箱、塑料周转箱的输送场景外，也可用于承载重量稍大的工装板、金属工件的短距离输送，辊面可根据实际使用需求包胶、开槽或做防滑纹理处理，对应不同摩擦系数要求的输送工况。在三维建模过程中，所有配合尺寸均按照机械设计手册的公差要求做了参数化设定，轴承位、轴头、

　　辊身内孔的配合公差可直接导出用于工程图加工，装配关系完整还原了实际装配的约束逻辑，转动副的设置符合实际运行状态，可直接用于输送线体的整体装配干涉检查、运动仿真验证，帮助设计人员在方案阶段就确认辊筒排布间距、安装空间是否与周边的护板、驱动组件、张紧机构存在干涉，减少后续现场安装时的整改工作量。
