重载型双排交错滚轮流利条导轨结构

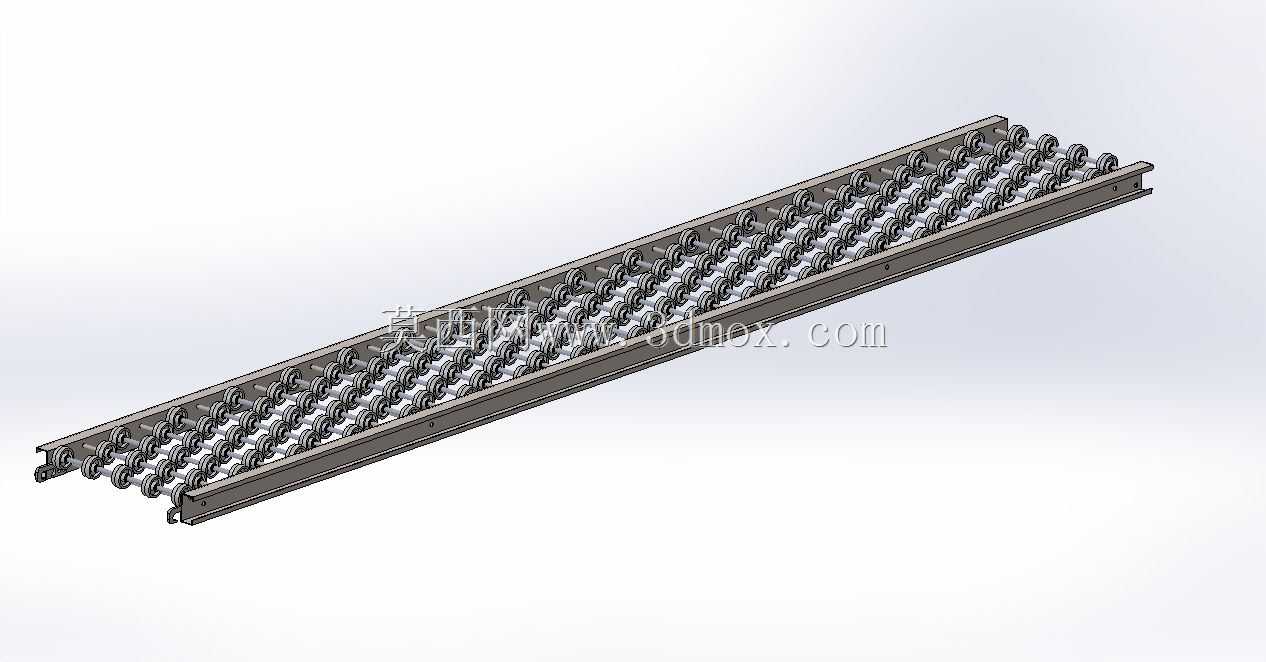

　　这类双排交错排布滚轮的流利条结构，最早是从仓储先进先出货架的滑道需求衍生而来，现在早已不局限于仓储场景，在汽车焊装线的工位间工件滑移、电子组装线的治具回流、物流分拣线的无动力溜放段、机加工线的工序间工件过渡都有大量应用，相比单排滚轮的普通流利条，双排交错的排布方式能避免输送过程中工件底部卡滞，哪怕是底部带凸起、刚度一般的薄壁塑料周转箱、冲压件料盘，也能平稳滑移不会出现偏斜卡停的问题。

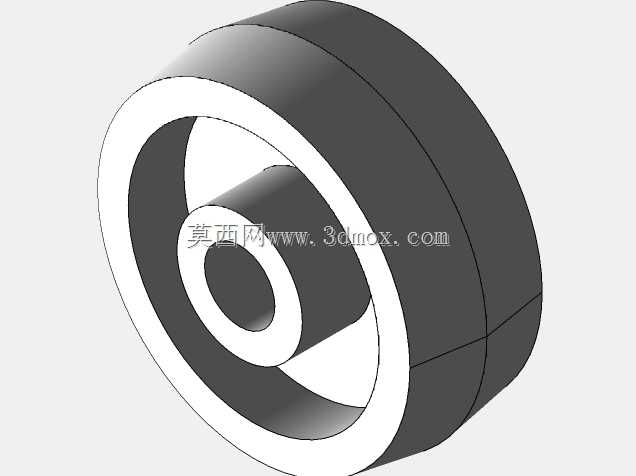

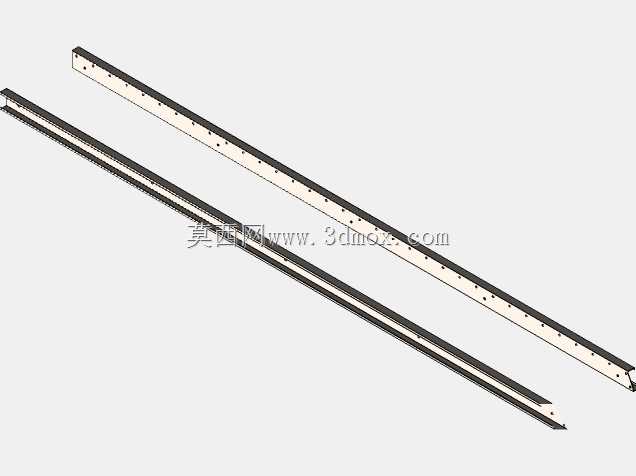

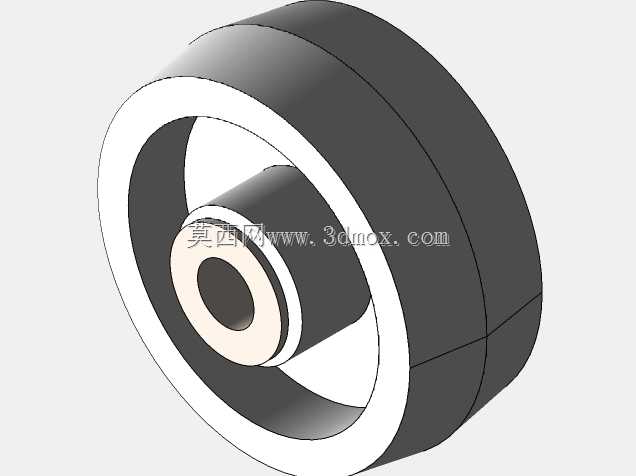

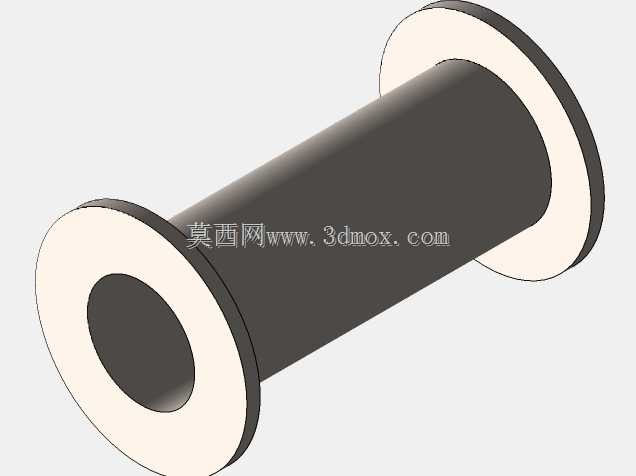

　　从实际使用的功能特性来看，这款流利条采用的是钢制滚轮搭配内置滚珠轴承的结构，相比传统的塑料滚轮流利条，单根额定承载能力提升了40%以上，滚轮表面做了镀锌钝化处理，在车间有少量切削液、焊接飞溅的工况下也不会过早出现锈蚀卡滞，滚轮之间的交错间距经过反复校核，当输送的工件底部支撑边宽度不小于30mm时，全程至少有3个滚轮同时接触支撑，不会出现工件端头下坠卡入滚轮间隙的问题。两侧的承载梁采用的是冷弯内卷边C型钢截面，相比开口的C型槽，内卷边的结构能避免滚轮轴从槽口脱出，同时梁的侧面预留了标准的安装孔位，不需要现场二次钻孔就能直接通过T型螺栓或者自攻螺丝固定在货架横梁、线体铝型材框架上，安装效率比无预留孔的款式高很多。

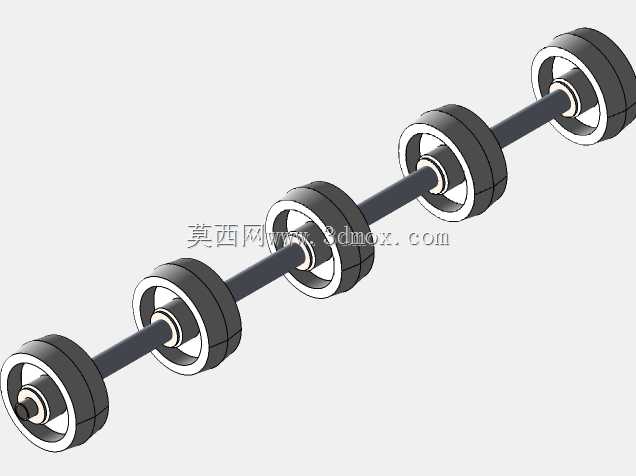

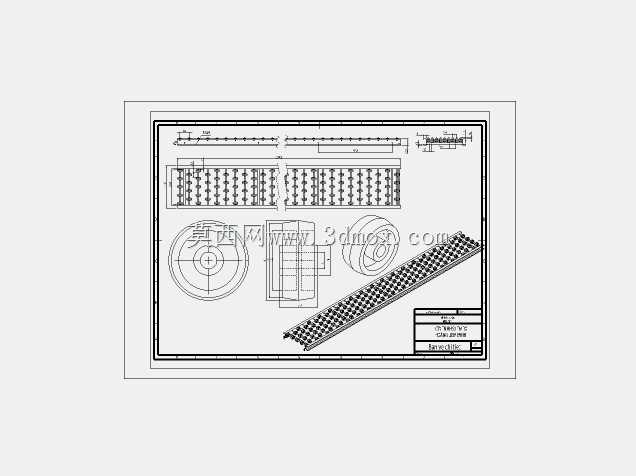

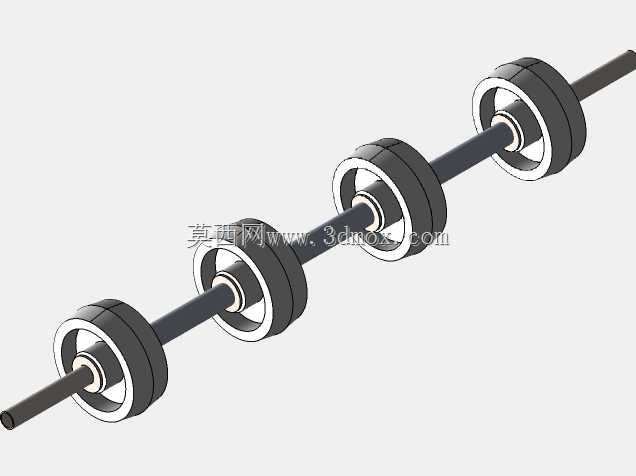

　　设计这款结构的时候，首先要考虑的是安装边界的适配性，常规的流利条安装中心距一般是根据工件底部尺寸来定，这款流利条的截面宽度控制在65mm，整体安装高度从安装基准面到滚轮顶面的高度是32mm，不管是替换现有老旧流利条还是新设计料架滑道，都不需要改动原有框架的安装尺寸，能直接兼容市面上绝大多数标准流利条的安装空间。滚轮的轴径选的是5mm的冷拉圆钢，压装在C型钢梁的对应冲孔里，轴和梁之间是过盈配合，不需要额外的紧固件固定，长期受冲击载荷也不会出现轴窜动的问题，滚轮和轴之间的轴承自带防尘盖，不需要日常加注润滑脂，维护成本很低。

　　在实际选型应用的时候，要注意几个容易踩的坑：首先是安装倾斜角度，作为无动力滑道使用的时候，倾斜角度一般控制在3-5度，具体角度要根据输送工件的重量和底部摩擦系数调整，太重的工件角度太大容易溜放速度过快撞坏末端挡块，太轻的工件角度太小会出现滑不动的情况；其次是两根平行流利条的间距，要保证工件的重心始终落在两根流利条的支撑范围内，对于长度超过600mm的工件，建议适当增加流利条的排布数量，避免工件中部下弯变形；另外如果是用在焊接工位附近，要注意避免大的焊渣直接溅到滚轮表面，虽然滚轮是钢制的，但高温焊渣长期附着会造成滚轮表面凹凸不平，增大滑动阻力，必要的时候可以在流利条上方加装薄的防护挡板，只留出滚轮顶面接触工件的部分。

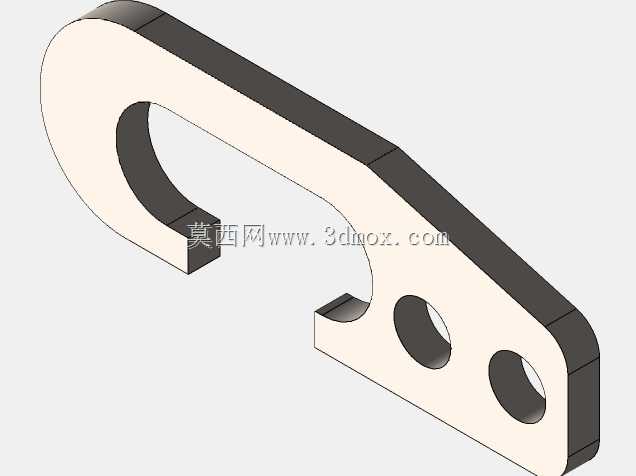

　　这款结构的设计还考虑了现场拼接的需求，单根流利条的标准长度可以做到4米，现场需要更长滑道的时候，可以通过专用的对接接头把多根流利条首尾连接，对接处的滚轮间距和标准段保持一致，不会在拼接位置出现卡顿，对接接头直接卡在C型钢的内卷边里，不需要额外打孔固定，拼接后的直线度能控制在每米1mm以内，完全满足输送精度要求。和传统的无动力滚筒输送机相比，这种流利条的安装高度更低，重量更轻，成本只有滚筒线的三分之一左右，对于短距离、轻载的无动力输送场景，性价比优势非常明显，而且不需要配套驱动装置，完全依靠工件自重实现滑移，没有能耗，也不会出现电气故障，在很多对可靠性要求高的工位上，反而比动力输送线更受现场维护人员的欢迎。

　　另外在一些特殊应用场景下，比如需要工件在滑道上临时停留的工位，可以在流利条的间隙里加装阻挡气缸，气缸顶升的时候会高出滚轮顶面，挡住工件停止滑移，气缸下降的时候工件就可以继续往下溜，因为双排滚轮之间预留了足够的间隙，加装阻挡机构的时候不需要破坏流利条本身的结构，只需要在安装框架上对应位置固定气缸就可以，改造非常方便。还有一些防静电要求的电子车间，可以把钢制滚轮换成防静电的POM材质滚轮，其他的梁体、轴的结构完全通用，不需要重新开模设计，能快速适配不同行业的使用需求。
