无动力滚筒输送工作台结构设计

　　这款无动力滚筒输送台，是车间内部工序间物料流转最常用的辅助工装，在五金加工、电子装配、包装分拣、仓储周转等场景都有极高的出镜率，不需要额外配置动力源，完全依靠作业人员推送物料或者依靠物料自身重力实现滑移，结构简单故障率极低，日常几乎不需要做复杂维护，适配绝大多数平面类、箱装类、带硬质平底的工件周转需求，相比皮带输送线，它的承载能力更强，表面耐磕碰耐油污，哪怕是带切削液的机加工件、带毛刺的焊接半成品放上去，也不会轻易损伤输送面。

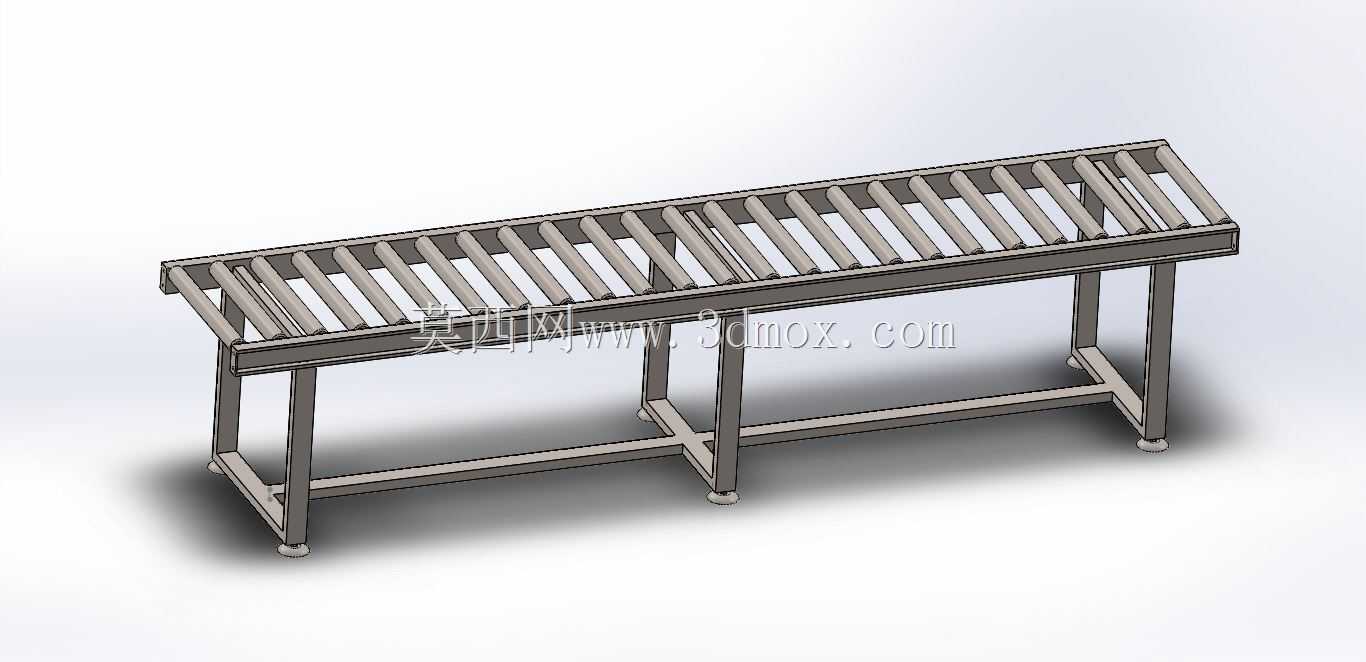

　　从结构设计逻辑来看，整个台体采用方管焊接框架作为主承载结构，支腿部分采用同规格方管做竖向支撑，底部加装可调脚杯，能够适配车间地面不平整的安装场景，调节范围可以覆盖15-30mm的地面高差，保证整个台体安装后所有滚筒上平面处于同一水平度，避免物料在台面上出现自行滑移、跑偏的问题。台面的滚筒采用等间距排布，间距尺寸根据日常流转的最小工件尺寸确定，保证最小尺寸的工件不会卡在两根滚筒的间隙之间，滚筒两端采用轴承座固定在两侧的横梁上，转动阻力小，推送工件的时候不需要太大的推力，作业人员操作起来更省力。支腿之间加装横向和斜向的连接方管，提升整个框架的结构刚性，避免长时间重载后框架出现变形、支腿外撇的问题，整个框架焊接完成后做去应力处理，再进行表面喷塑，防锈能力更强，适合车间复杂的生产环境。

　　实际选型使用的时候，需要先确认日常流转工件的单重，以此来确定滚筒的壁厚、轴径以及框架方管的壁厚，如果是流转较重的机加工件，就需要加厚滚筒管壁，加密滚筒排布间距，避免单根滚筒受力过大出现弯曲变形；如果是轻型的电子装配物料，就可以适当减薄壁厚、放大滚筒间距，控制整体制造成本。安装的时候不需要做复杂的地面固定，只需要把四个脚杯调节到统一高度，用水平尺校准台面水平度就可以投入使用，台体可以单台独立使用，也可以多台首尾拼接组成更长的输送线，拼接的时候只需要保证相邻两台的滚筒上平面齐平，对接位置的间隙控制在5mm以内，避免工件经过的时候出现卡滞。

　　在功能拓展性上，这款基础款的无动力滚筒台可以根据实际工序需求加装侧边挡条，避免物料推送的时候从侧面滑落，也可以在台面上加装定位挡块，作为工件装配、检验的临时工作台使用，部分需要实现工件暂存的场景，还可以在支腿中部加装层板，放置作业指导书、检测工具或者包装辅料。相比带动力的滚筒输送线，这款无动力结构的采购成本只有动力款的三分之一不到，而且没有电机、传动链这些易损部件，日常只需要定期给滚筒轴承加注少量润滑脂就可以长期使用，对于不需要连续自动输送、只需要工序间短距离手动推送物料的场景，实用性远高于动力输送设备。

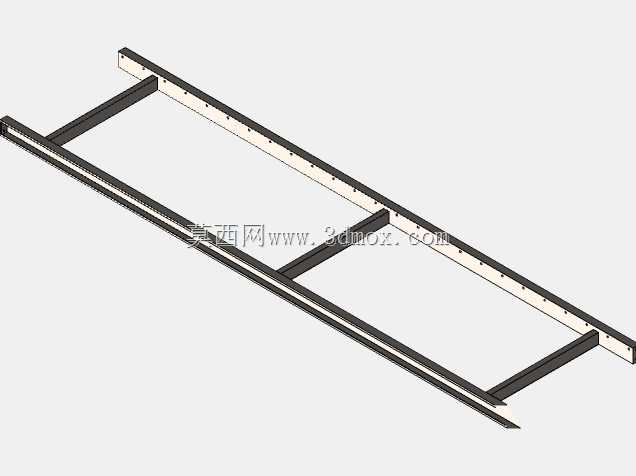

　　设计建模的时候需要重点关注几个配合尺寸：首先是滚筒的安装同轴度，两侧横梁上的安装孔需要采用配对加工的方式，保证所有滚筒安装后轴线平行，否则会出现工件推送时往一侧跑偏的问题；其次是滚筒上平面的平面度，整个台面的高度差需要控制在2mm以内，避免局部凸起或者凹陷影响物料滑移；另外支腿的垂直度也要做管控，保证脚杯调节到中位的时候，整个台体不会出现晃动。滚筒的直径选择也和承载直接相关，常规轻型输送选用直径38mm的滚筒就可以满足需求，重型场景则需要选用50mm或者60mm直径的滚筒，搭配更大直径的轴承，提升径向承载能力。

　　在实际车间布局中，这类滚筒台经常布置在机床上下料位置、包装工位旁边、仓储出库分拣区，用来衔接不同工序之间的物料传递，减少作业人员搬抬工件的劳动强度，尤其是较重的工件，放在滚筒台上只需要轻推就可以滑到下一个作业位置，不需要全程搬抬，既能够提升作业效率，也能降低搬抬过程中工件掉落砸伤的安全风险。台体的高度一般根据作业人员的站立操作高度设置，常规高度在750-850mm之间，也可以根据特定工序的作业需求定制高度，比如配合坐姿检验的场景就可以适当降低台面高度，配合大型设备上下料的场景就可以把台面高度调整到和设备工作台面齐平，实现物料的顺滑过渡。
