车间双面板式物料周转推车结构设计

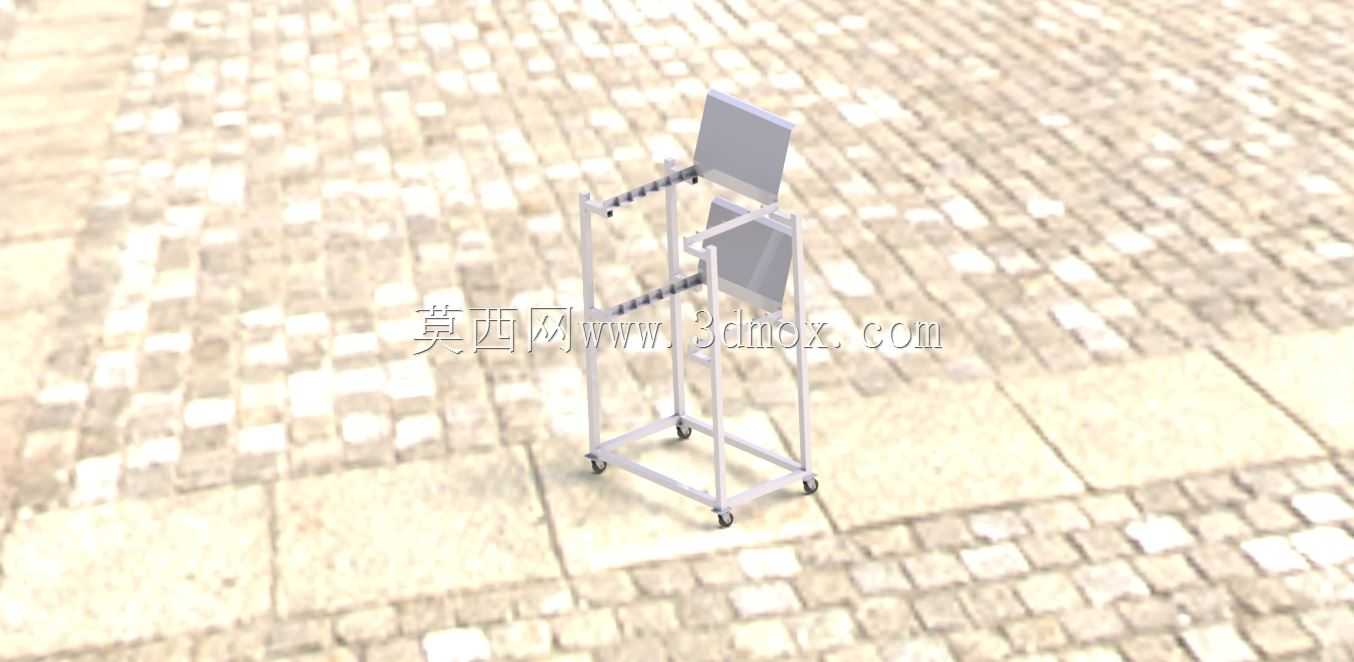

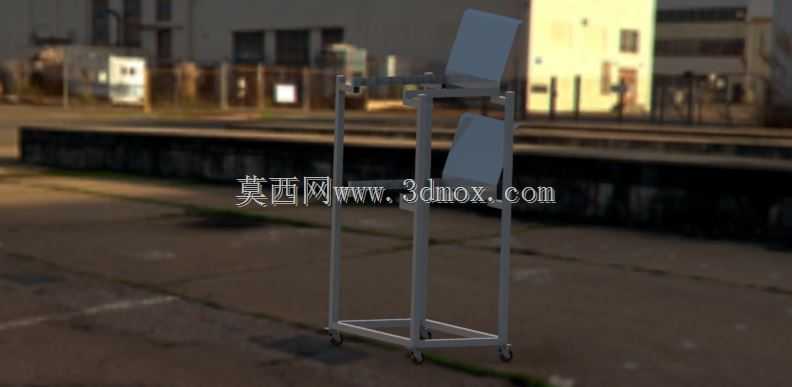

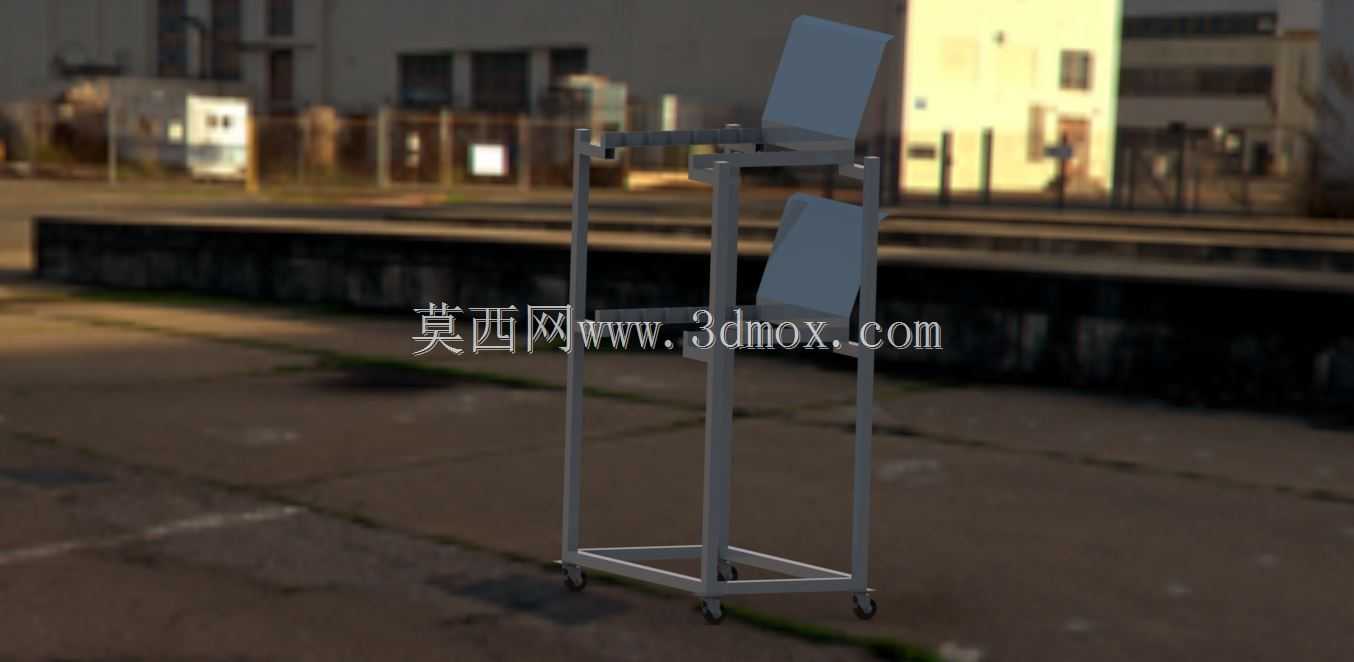

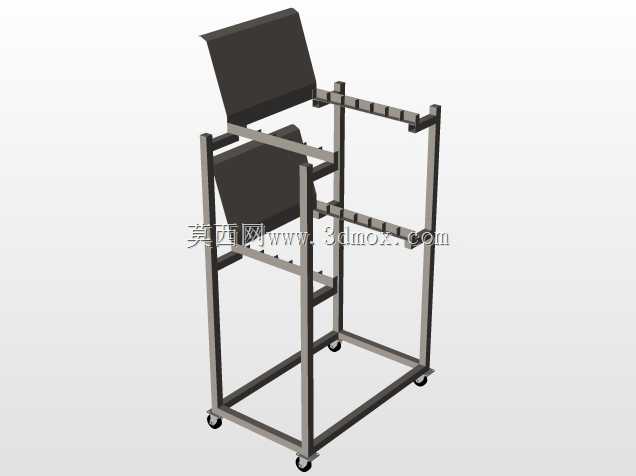

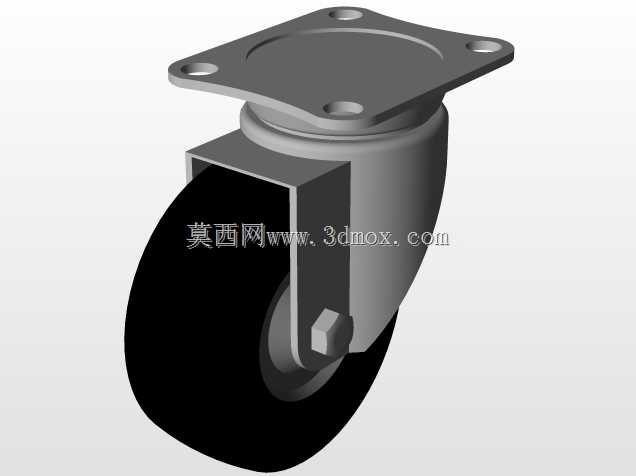

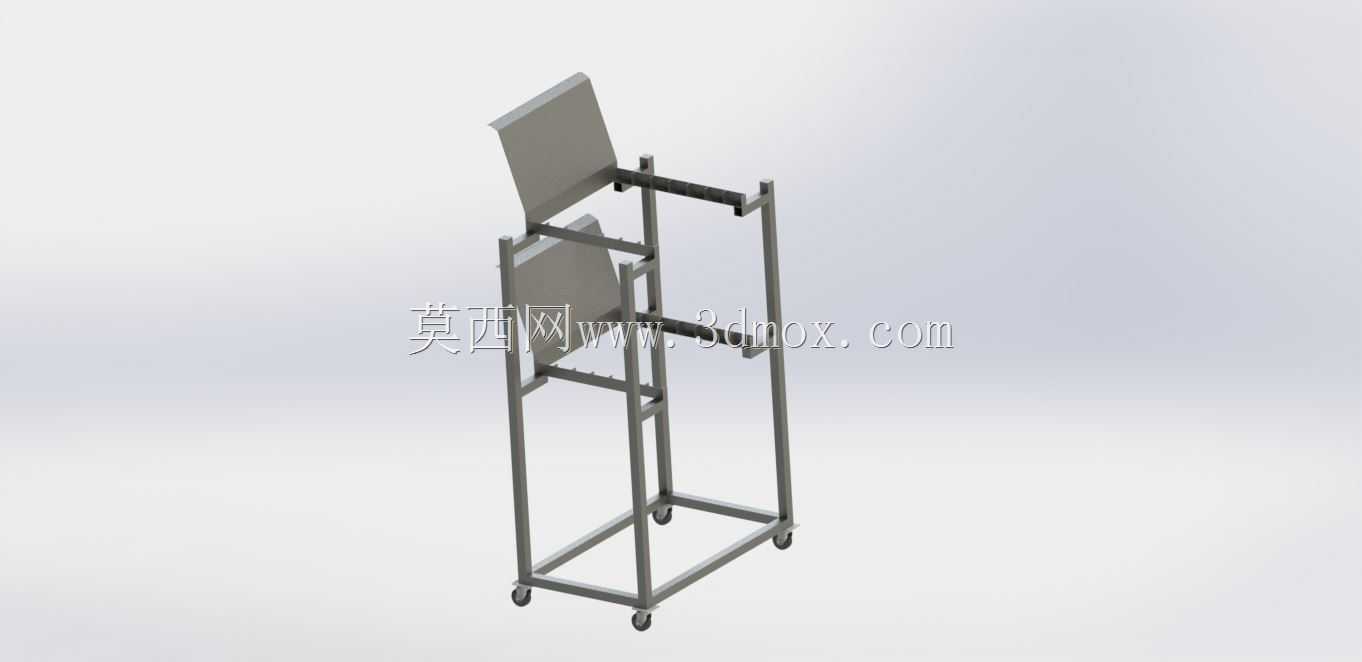

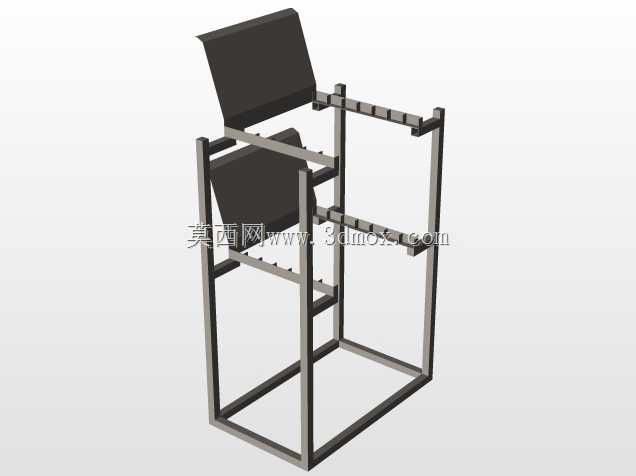

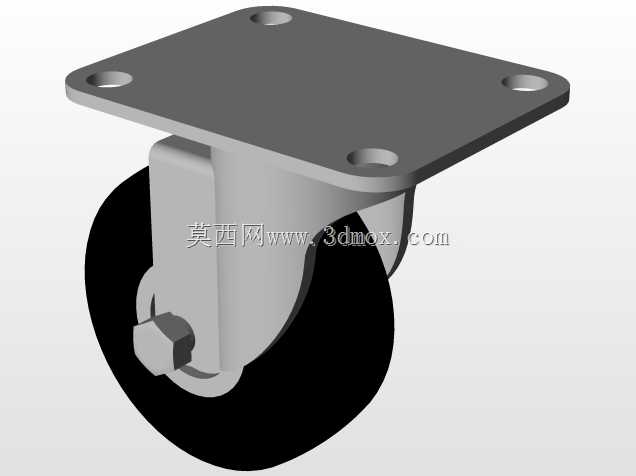

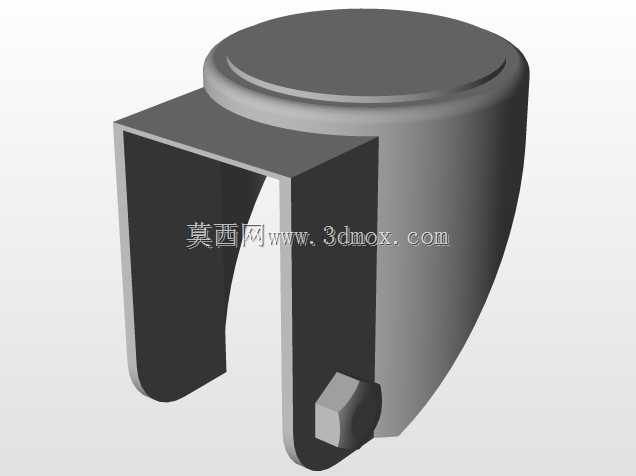

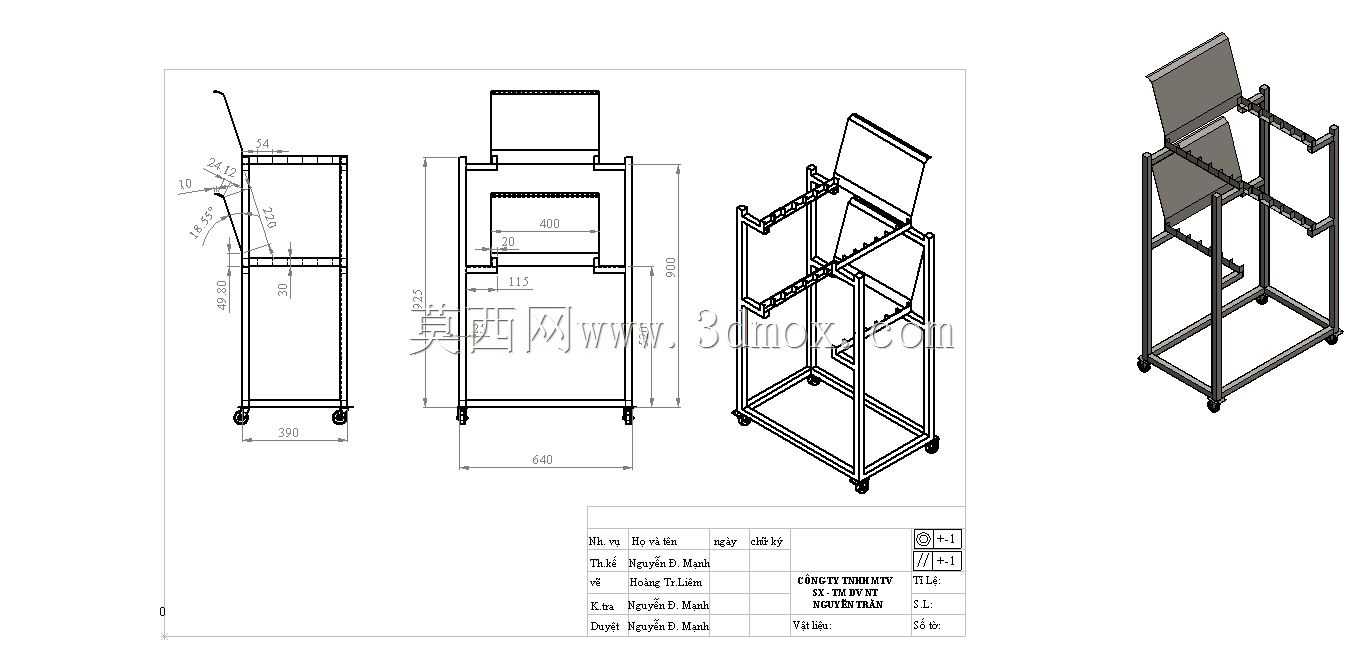

　　这款双面板式移动周转推车，主要面向生产车间工序间物料转运、工位旁临时物料存放场景设计，适配电子组装、轻工产品装配、小型零部件加工等多类生产场景的物料流转需求，可替代传统固定置物架解决工位物料临时堆放、跨工序小件转运效率低的问题。从结构设计逻辑来看，整体采用方管焊接框架作为主体承载结构，底部框架采用四边围焊的矩形结构，四根竖向方管作为主支撑立柱，上下两层置物面板采用倾斜安装设计，倾斜角度控制在12度到15度之间，放置纸质流程卡、轻质工件盒、待装配小型零部件时，可避免转运过程中物料滑落，同时方便作业人员无需过度弯腰即可取放面板上的物料，符合工位作业的人机工程要求。底部四个安装位统一配置万向脚轮，其中两个带刹车功能，

　　在工位旁定点放置时可踩下刹车锁定轮体，避免推车受外力滑移，转运时松开刹车即可灵活推行，轮体选用静音聚氨酯材质，在环氧地坪、水磨石车间地面推行时不会产生明显噪音，也不会刮伤地面涂层。两层置物面板均采用平板式结构，边缘做折边处理提升面板自身刚性，避免放置重物后面板出现中部下挠变形，面板与主框架之间采用螺栓连接而非满焊固定，后期如果出现面板磕碰损坏，可单独拆卸更换，无需整体报废框架，降低后期维护成本。主框架的竖向立柱之间，在每层面板下方都设置了横向加强撑，既可以提升整体框架的抗扭刚度，避免推行过程中框架出现晃动变形，也可以作为额外的置物支撑，临时放置一些重量稍大的工装盒。从安装边界尺寸来看，整体宽度控制在600mm以内，

　　长度控制在800mm左右，高度控制在1400mm上下，这个尺寸区间刚好可以通过车间常见的800mm宽消防通道、设备间安全通道，不会因为尺寸过宽影响车间通行，同时占地面积不足0.5平方米，放置在工位旁时不会占用过多作业空间，适配多数组装工位的旁侧空间预留标准。在实际使用场景中，这类推车可承担的功能并不局限于物料转运，在生产线换型时，可将换型所需的小型工装、配套螺丝辅料、作业指导书统一放置在两层面板上，一次性推到换型工位，减少作业人员往返取物的次数；在质检环节，也可作为临时待检品放置架，将检验完成的合格、不合格工件分区域放置在两层面板上，推送到下一道工序或者不合格品存放区。设计过程中特意规避了多余的突出结构，

　　所有方管的切口处都做了磨平倒角处理，避免推行过程中突出的锐角刮碰到过往人员或者周边设备，框架整体做喷塑处理，适配车间常见的油污、粉尘环境，日常清理只需用抹布擦拭即可，不会因为表面涂层不平整积留难以清理的污渍。考虑到不同场景的使用需求，框架顶部预留了安装孔位，后期如果需要加装扶手、标识牌插槽、小工具挂条，都可以直接通过预留孔位安装，无需重新在框架上钻孔破坏原有结构强度。整体承载能力按照每层均匀放置20kg物料设计，完全满足小型零部件、纸质文件、轻质工装的放置需求，不会因为过载出现框架变形、脚轮损坏的问题。
