卧式螺带粉体混合搅拌设备结构设计

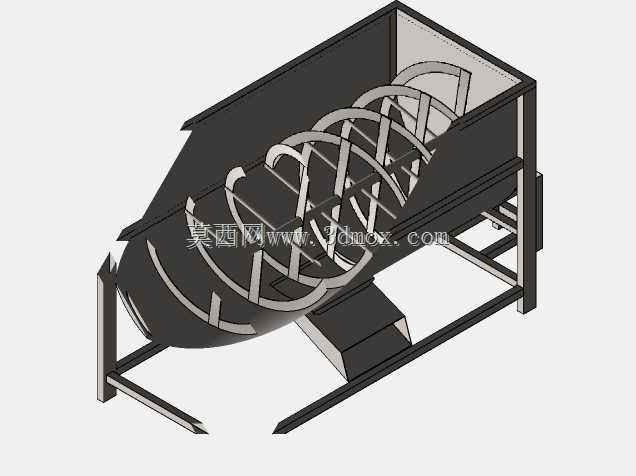

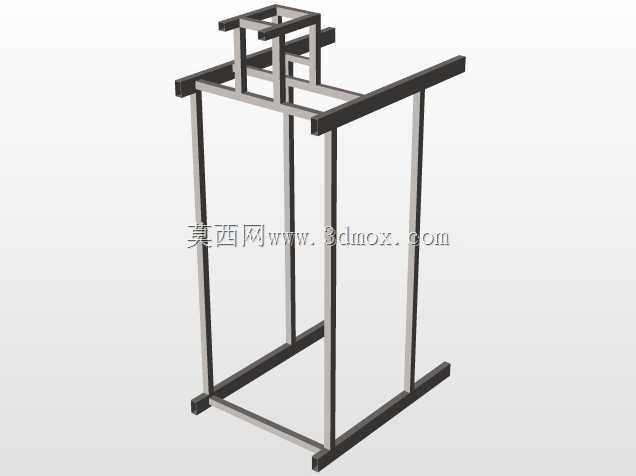

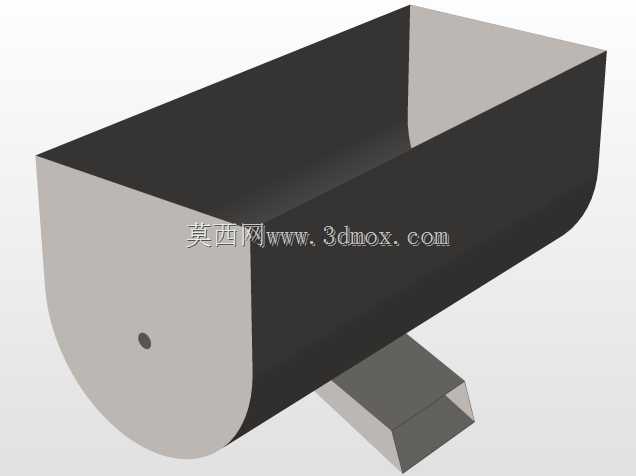

　　在粉体加工、饲料生产、建材助剂制备、食品原料预混这类散料处理场景里，卧式螺带结构的混合设备一直是兼顾混合均匀度与处理效率的主流选型，本次呈现的三维结构完整还原了这类设备的核心构造逻辑，从机架承载到搅拌螺带排布，再到筒体出料结构，都贴合实际生产中的安装与使用需求。先从安装边界说起，整套设备采用方管焊接机架作为承载基础，机架底部预留了地脚螺栓安装孔位，安装时需要保证机架上平面的平面度公差不超过2mm/m，避免筒体安装后出现倾斜导致搅拌轴偏磨，设备整体的横向宽度适配标准厂房的车间通道预留尺寸，进料口设置在筒体顶部靠端板位置，可对接上方的料仓出料口或者人工投料平台，不需要额外搭建过高的投料架，降低现场安装的改造成本。筒体采用U型截面设计，

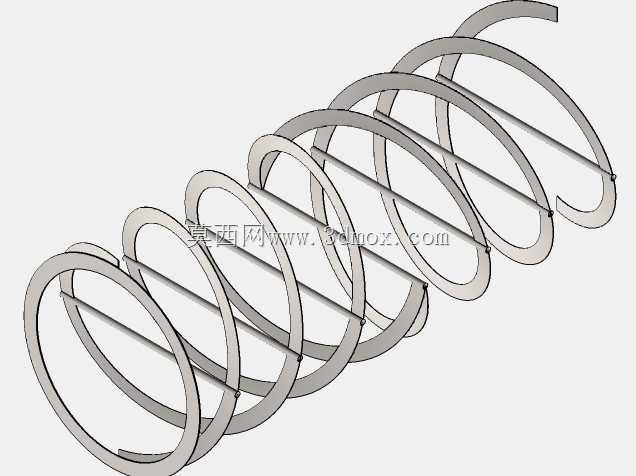

　　相比圆形筒体，U型结构的底部空间更适配螺带的回转轨迹，能减少筒壁处的物料残留，筒体两端的端板采用加厚钢板焊接，加工时需要保证端板上的轴承安装孔同轴度公差控制在0.1mm以内，避免搅拌轴运转时出现径向跳动，筒体底部设置的插板式出料口正对螺带推送物料的末端位置，出料时螺带低速反转就能将筒内物料完全推送至出料口，残留量可控制在筒容积的0.3%以内，满足多批次换料生产的清料需求。核心的搅拌组件采用内外双层螺带结构，外层螺带与筒壁的间隙控制在5-8mm，这个间隙范围既可以避免螺带刮蹭筒壁造成运转异响，又能将贴附在筒壁的物料及时刮下参与混合，内层螺带的旋向与外层相反，运转时可以将筒体中部的物料向两端推送，外层螺带将两端物料向中部推送，

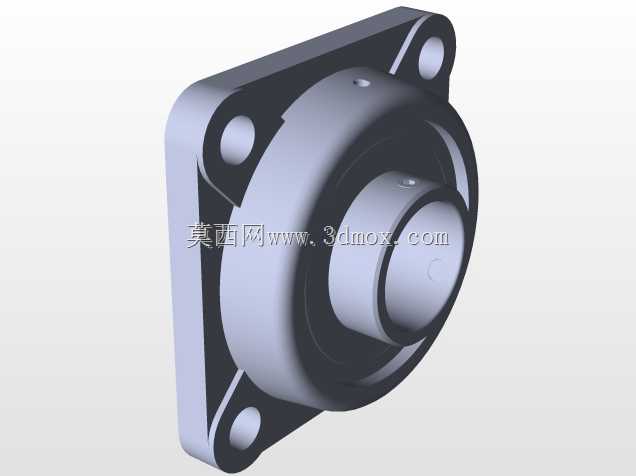

　　形成多维度的物料对流循环，普通比重差在0.3以内的粉体物料，混合3-5分钟就能达到95%以上的混合均匀度，相比普通桨叶搅拌设备，混合效率能提升40%左右。螺带与主轴之间采用支撑杆焊接连接，支撑杆的排布避开了物料流动的主要路径，不会造成物料卡滞，主轴两端采用带座外球面轴承安装在端板外侧，轴承座外侧设置了填料密封结构，密封填料采用耐磨聚四氟乙烯材质，可有效避免细粉体从轴端泄漏，同时也能防止外界的灰尘杂质进入筒内污染物料。驱动端的安装位预留在机架一侧的电机安装座上，安装座上设置了长条调节孔，方便安装时调整三角带的张紧度，不需要额外加装张紧轮，简化了传动结构的维护流程。设备的顶部进料口位置设置了可翻转的格栅盖板，格栅的间隙控制在30mm，

　　既能防止大块异物掉入筒内损坏螺带，又能保证人工投料时的操作安全，避免操作人员误触运转的螺带结构。在实际选型适配时，这套结构可以根据处理量需求调整筒体的长度与直径，螺带的转速也可以根据物料特性调整，比如混合流动性较好的塑料粒子时可以适当提高转速，混合含湿量较高的粘性粉体时可以降低转速并适当减小螺带与筒壁的间隙，避免物料粘壁。整个结构的焊接件都做了去应力处理，避免长期运转后机架或者筒体出现焊接变形，所有与物料接触的部位都做了圆弧过渡处理，没有卫生死角，既方便生产结束后的清理，也能满足食品、医药类物料生产的卫生要求。从三维建模的角度来看，这套结构的建模过程需要重点关注螺带的螺旋线参数匹配，内外螺带的导程需要根据筒体直径做对应调整，保证螺带的推送力均匀，同时支撑杆的焊接位置需要做干涉检查，避免螺带运转时与筒体或者出料结构发生碰撞，轴承座与端板的安装配合面需要做贴合度检查，保证安装后主轴的回转精度符合运转要求。
