可移动倾角可调皮带输送设备结构

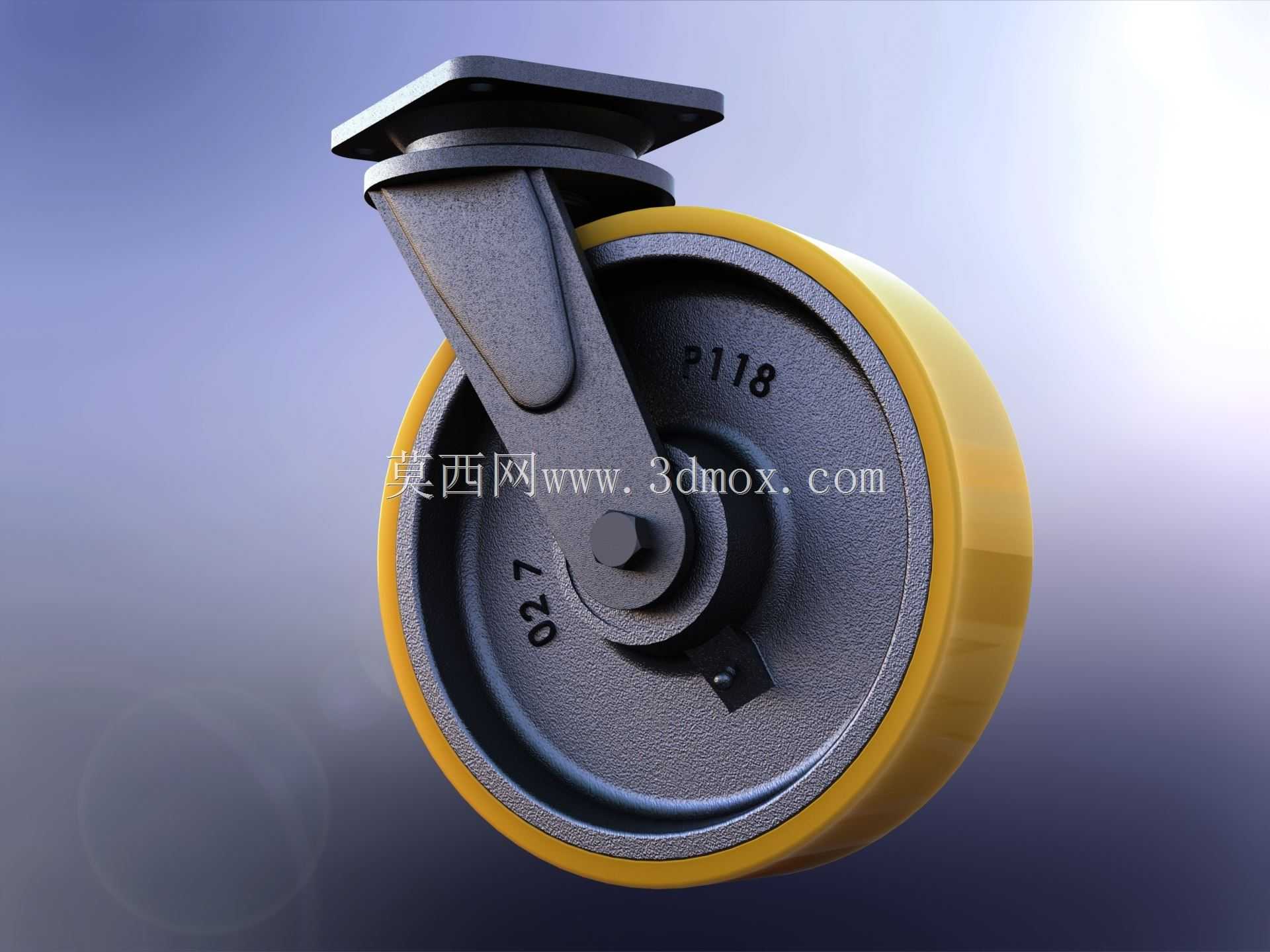

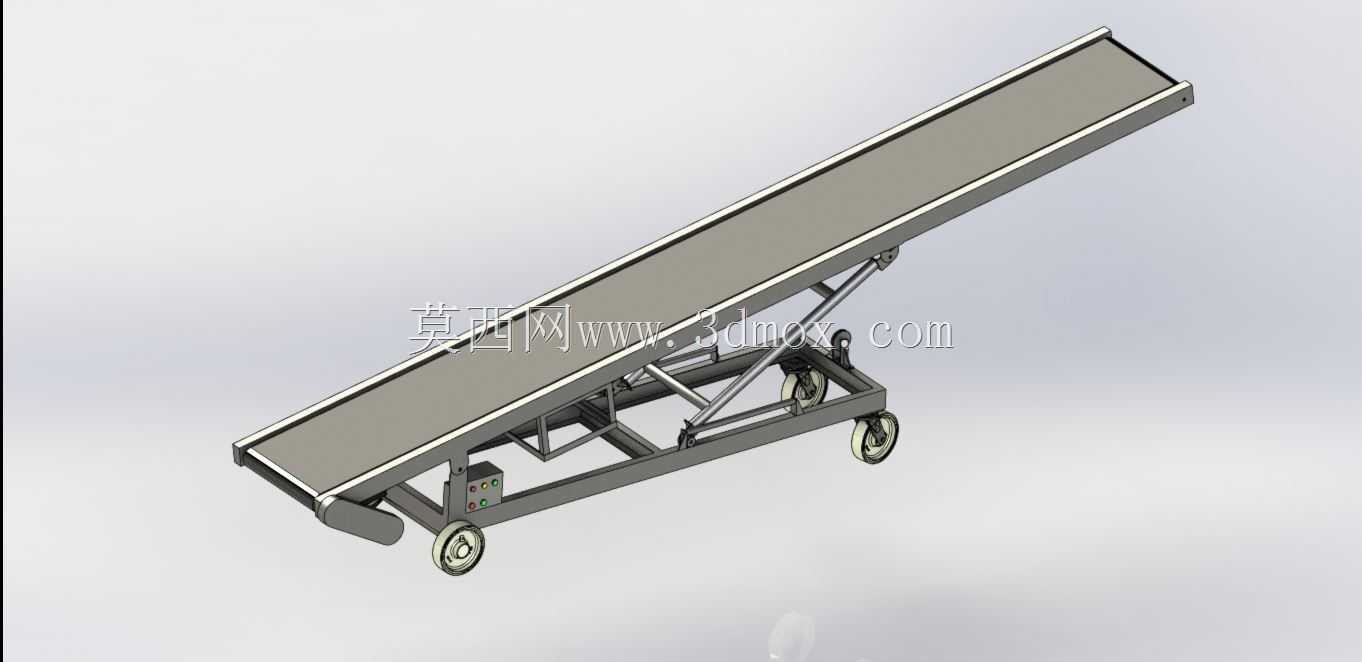

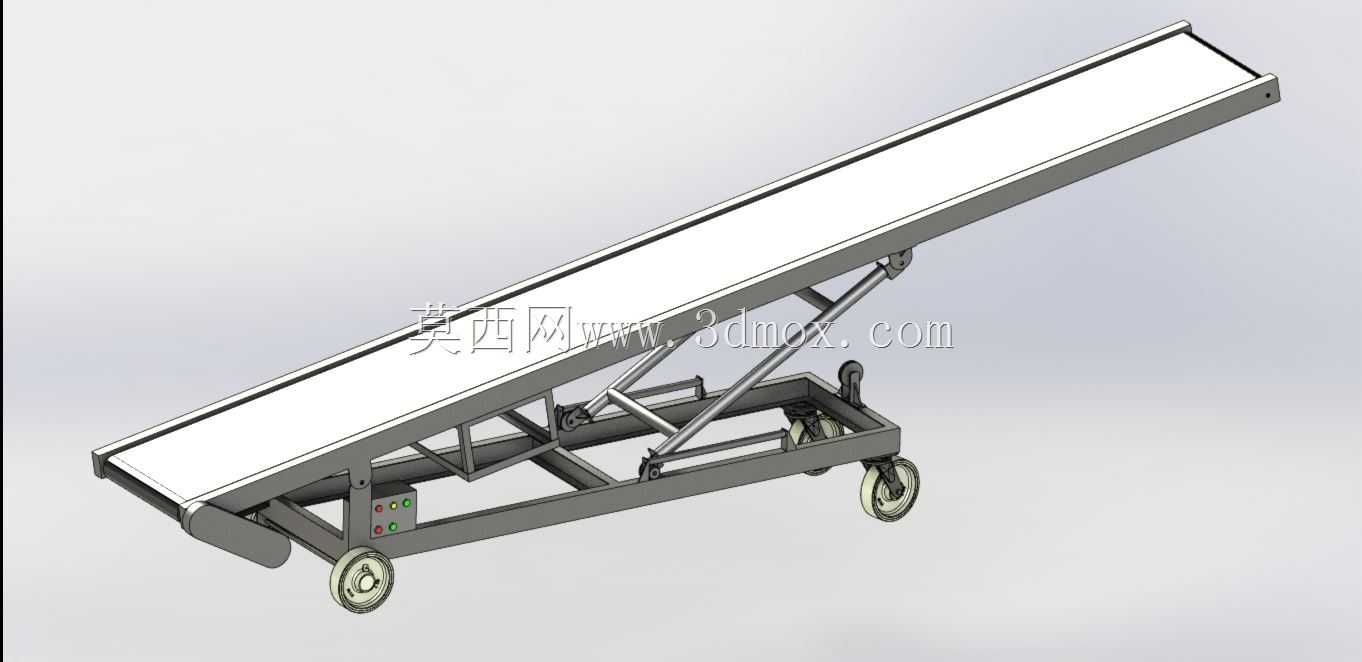

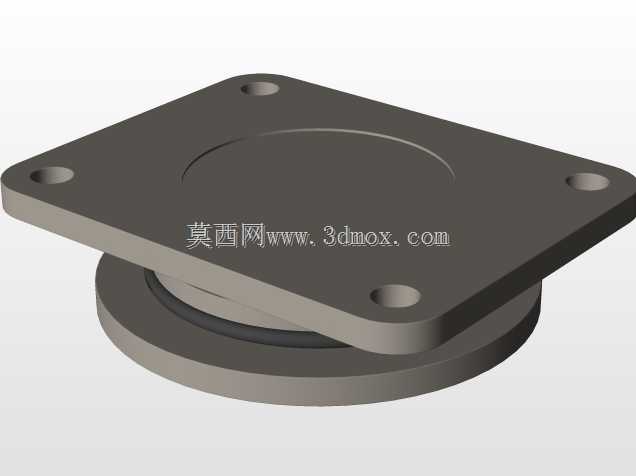

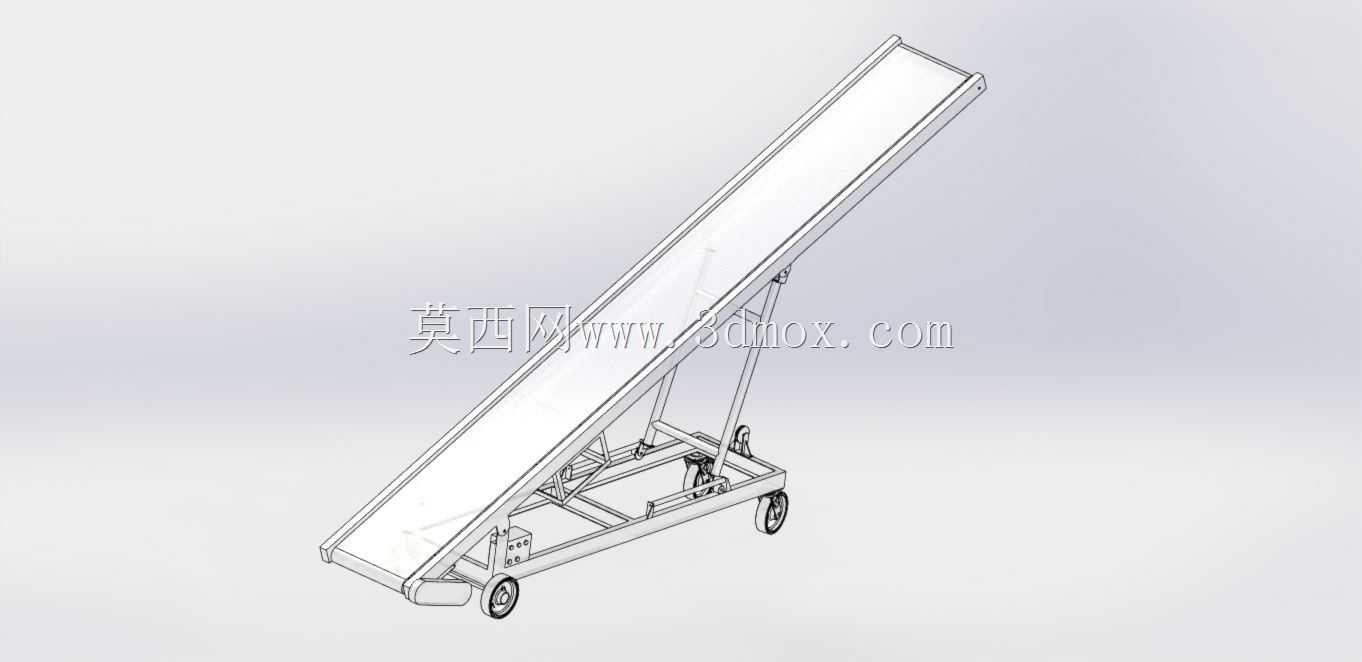

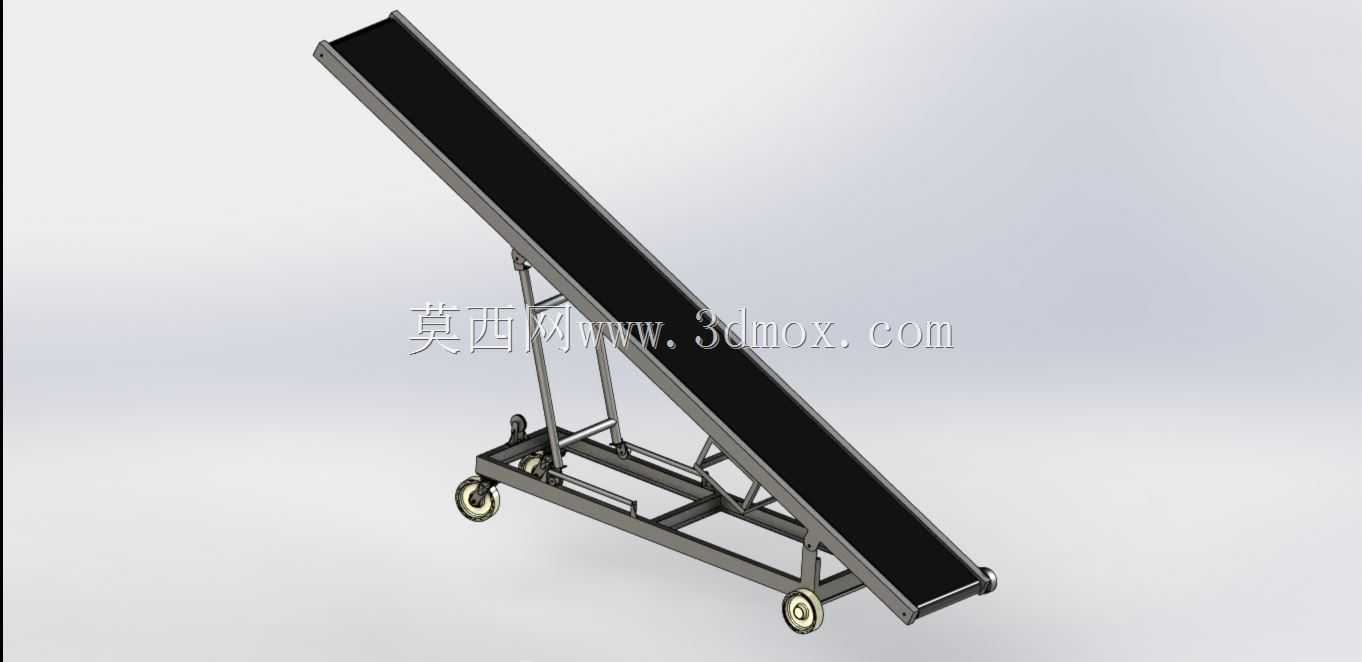

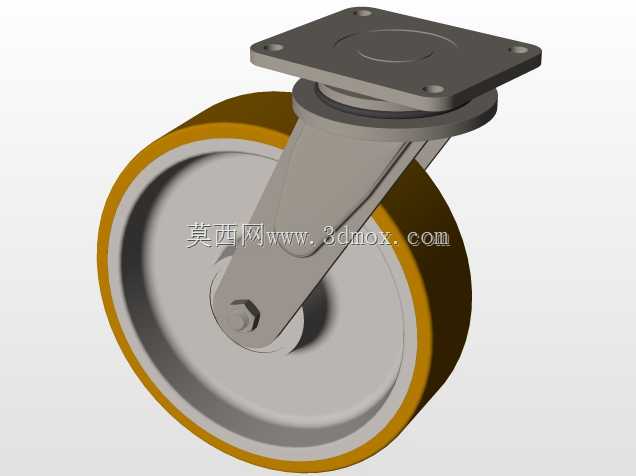

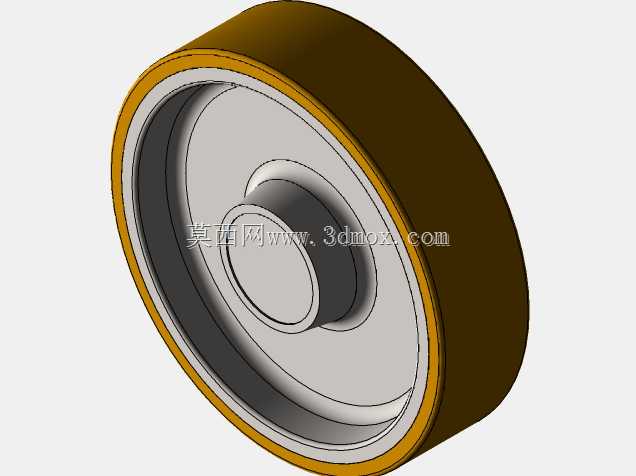

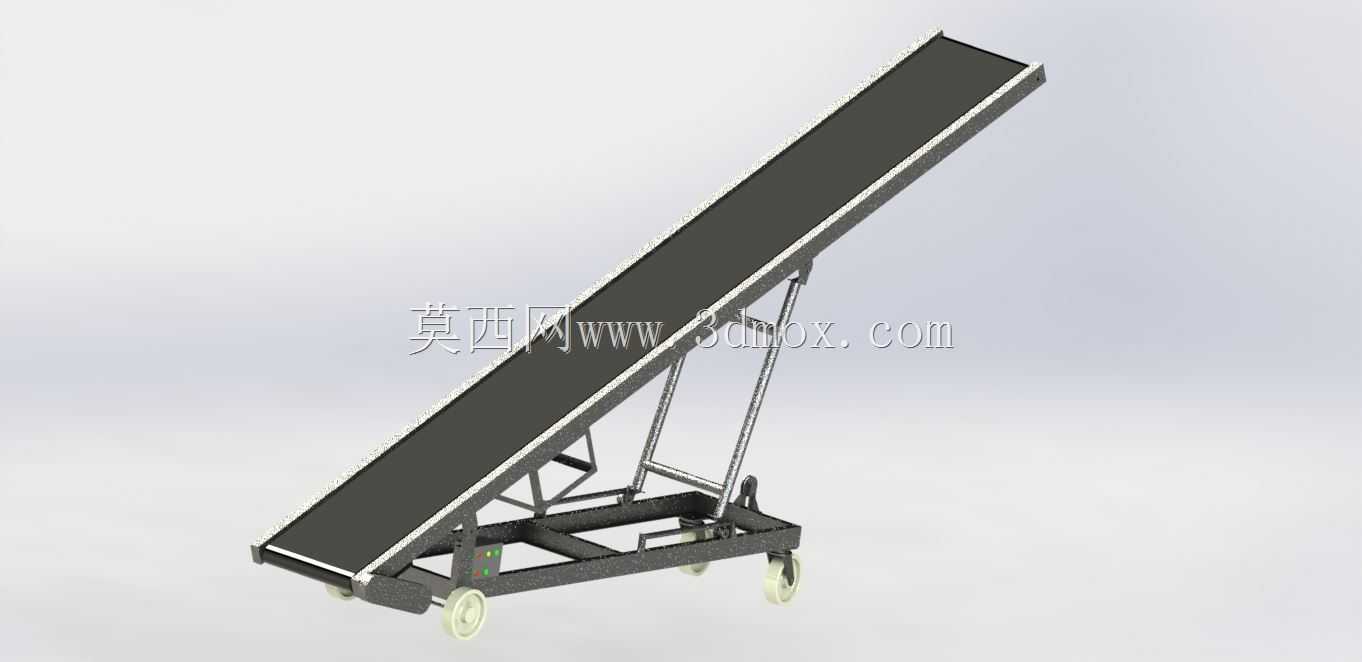

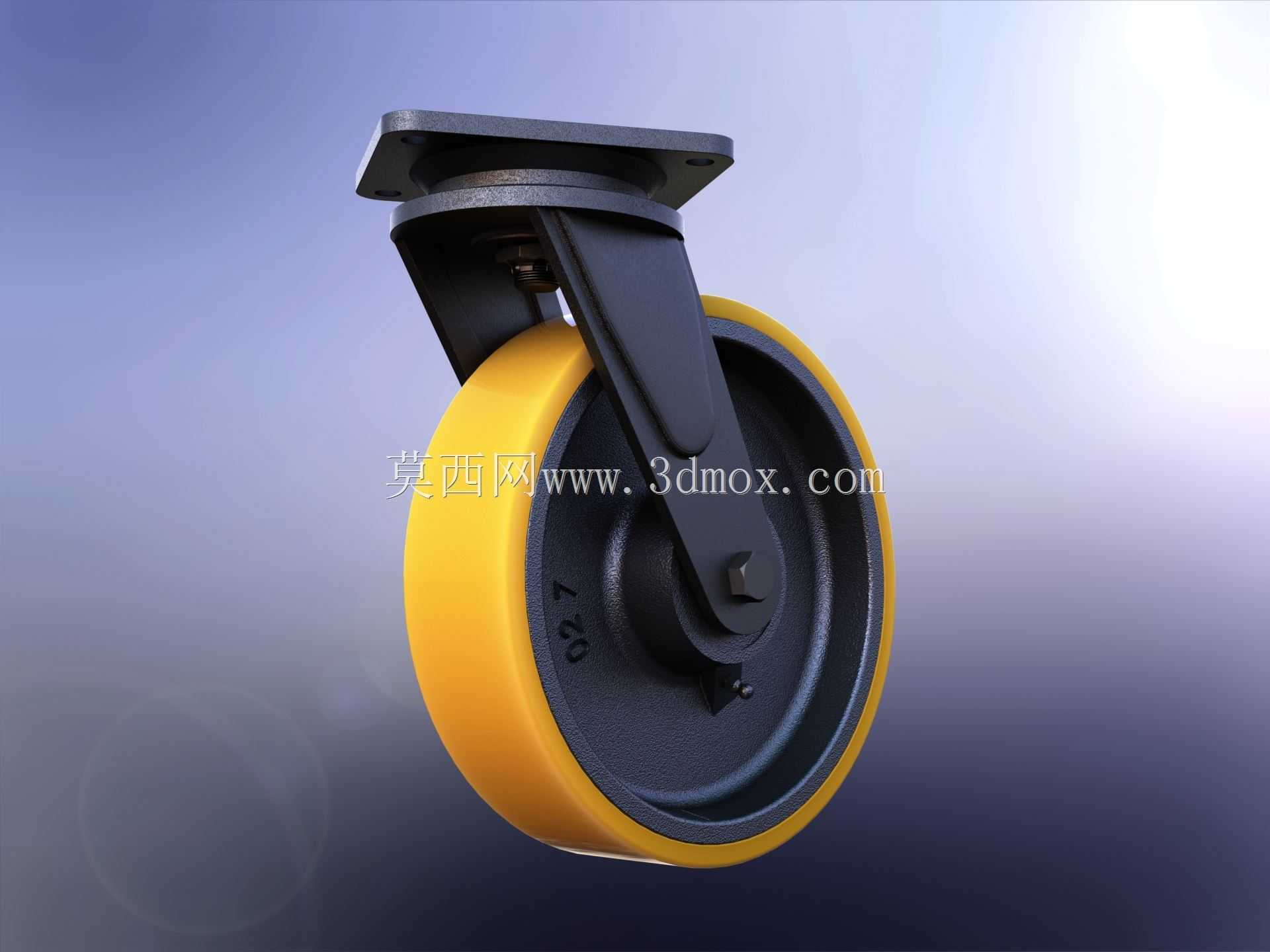

　　在车间零散物料转运、货车装卸货、生产线工位间物料衔接这类场景里，固定安装的皮带输送机往往受场地限制无法灵活适配，尤其是需要在不同作业点之间切换、或者对接不同高度装卸面的工况，可移动的变倾角皮带机就成了非常实用的选择。这款带移动脚轮的倾斜皮带输送结构，就是针对这类非固定点位的物料输送需求设计的，整体采用框架式焊接结构，底部配置四个带刹车的万向脚轮，单人即可推动设备在作业区域内转移，到位后踩下刹车即可固定设备位置，不需要额外做地脚安装，适配车间临时补料、货车侧边装卸、仓库不同货架间的短距离转运等灵活作业场景。

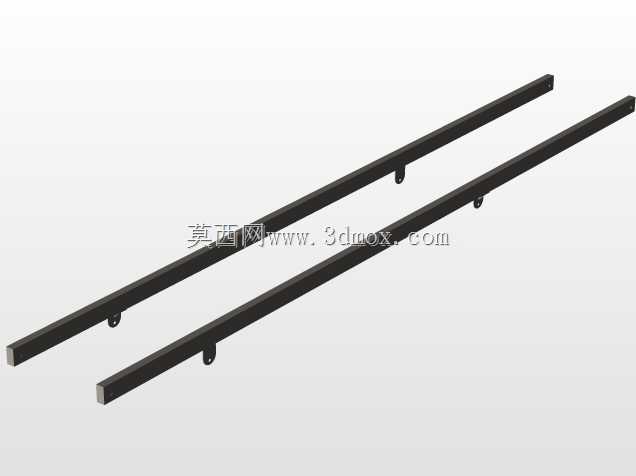

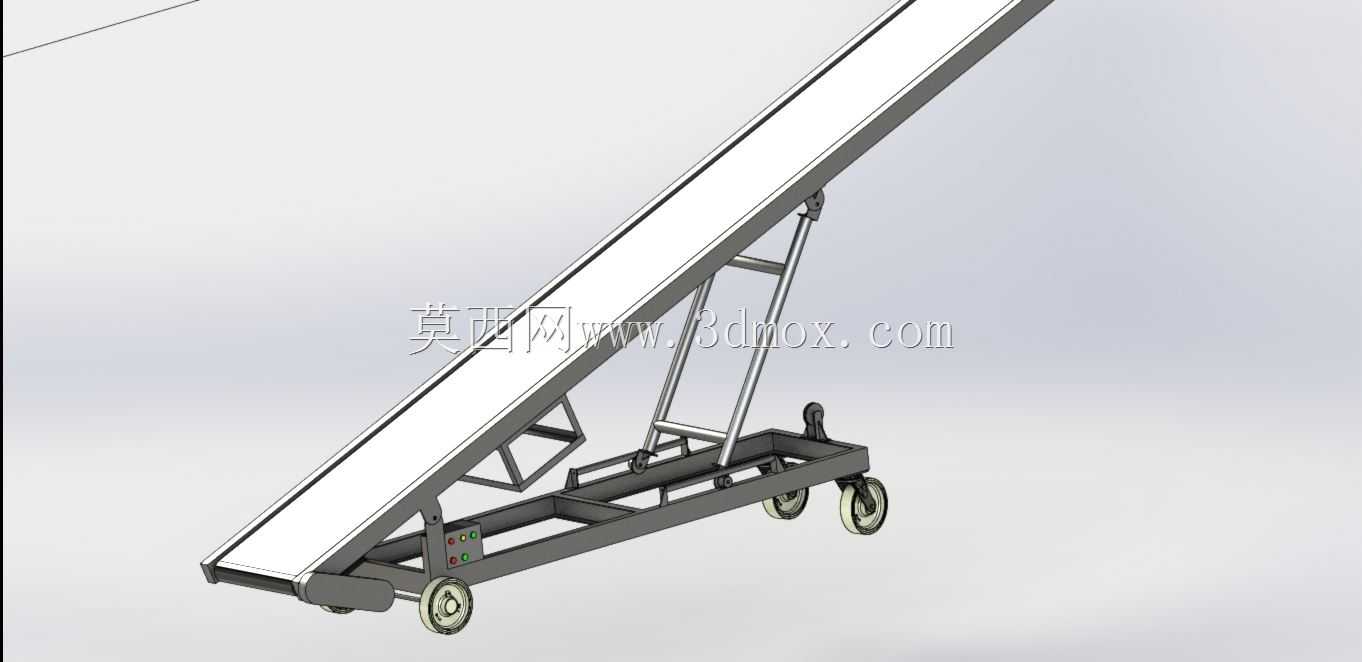

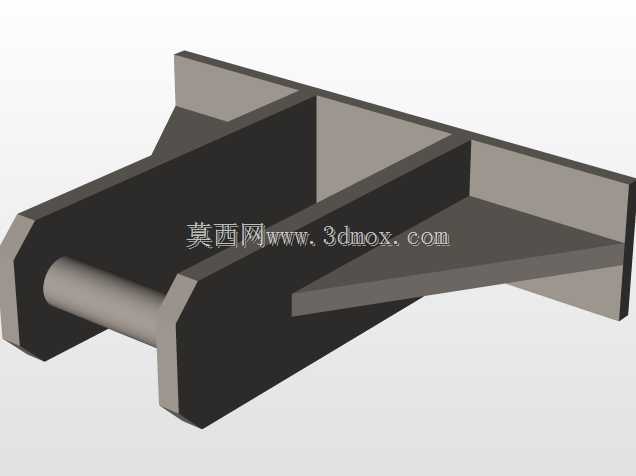

　　设备的核心功能是实现不同高度差之间的散料、箱装件、袋装件的连续输送，皮带采用防滑耐磨的深色橡胶带面，表面平整且摩擦系数足够，输送倾角调整到30度以内时，普通箱装货物、袋装物料不会出现下滑打滑的问题，能稳定将低位的物料输送到高位接料点，或者反过来将高位物料向下输送。倾角调节采用双侧支撑杆配定位销的结构，框架两侧设置多档定位孔，调整时只需要拔出定位销，抬起或放下输送段机架到需要的角度，再插入定位销锁定即可，不需要额外的液压或电动调节机构，结构简单可靠，维护成本极低，普通车间操作人员就能完成角度调整，不需要专业维修人员介入。

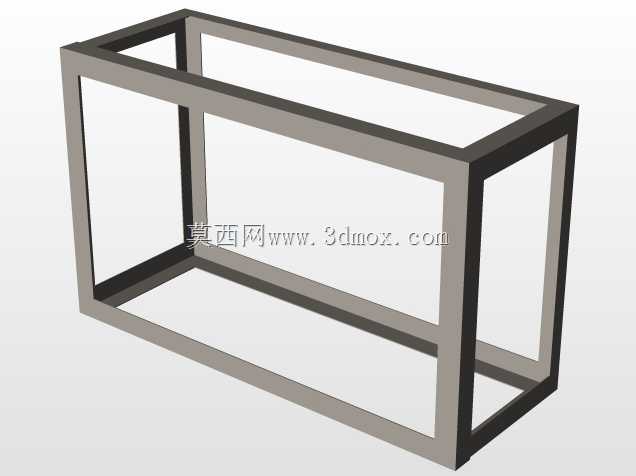

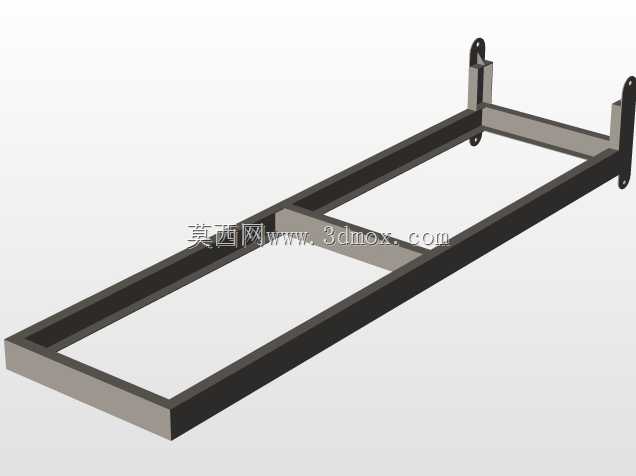

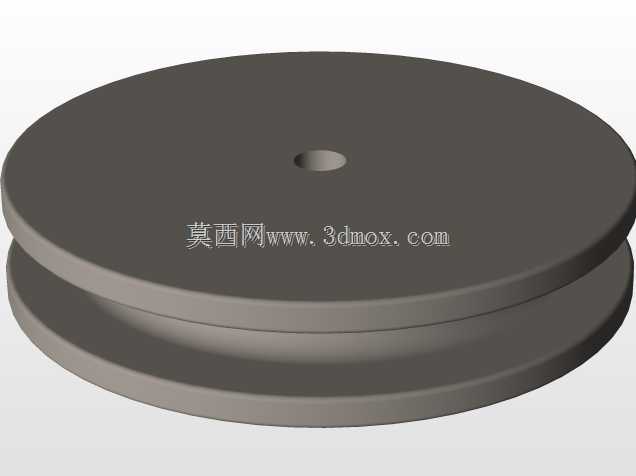

　　从设计思路上看，这款设备优先考虑的是现场使用的灵活性与结构耐用性，整体机架采用矩形钢管焊接成型，焊接处做打磨处理避免应力集中，输送段的托辊采用等间距布置的平行托辊，下分支设置回程托辊支撑皮带返程段，避免皮带下垂蹭到机架造成磨损。驱动端布置在输送段的高位端，采用电机减速机直连驱动滚筒的结构，驱动滚筒表面包胶，增大与皮带的摩擦力，避免重载启动时出现皮带打滑的问题；低位端设置张紧机构，通过调整尾部滚筒的前后位置来张紧皮带，补偿皮带长期使用后的拉伸变形，张紧调整的行程预留了足够的余量，不需要频繁裁剪皮带就能维持合适的张紧力。

　　外形尺寸方面，设备在水平放置状态下总长度约3米，输送段宽度约0.6米，机架底部的轮距宽度约0.8米，保证移动和作业时的稳定性，不会出现侧翻风险；倾角调节范围覆盖0到35度，最大提升高度可以达到1.8米左右，能够适配大部分普通厢式货车的货箱高度、以及生产线常见的1.2米到1.5米的作业台面高度。安装边界上，因为设备是移动式结构，不需要做基础预埋，作业时只需要保证设备停放位置地面平整，预留出设备长度方向的空间，以及两侧各0.3米的操作空间即可，脚轮刹车锁定后，设备可以承受的单段输送载荷约为每米50公斤，满足普通轻工产品、包装件、零散零部件的输送需求。

　　实际使用中，这类设备还可以根据现场需求在两侧加装简易挡边，避免散状物料从皮带侧边掉落，也可以在进料端加装接料斗，方便人工或者其他设备将物料导到皮带上；高位出料端可以根据对接的设备调整出料口的长度，避免物料落料时出现撒漏。设备的电气控制采用简单的启停按钮盒，固定在机架侧边方便操作人员操作，也可以根据需求加装正反转控制，实现双向输送，适配不同的装卸货方向需求。整体结构没有复杂的特殊零部件，所有型材、托辊、滚筒、脚轮都是通用标准件，后期更换配件非常方便，不需要定制特殊备件，对于中小规模的生产车间、仓库、物流站点来说，这类灵活可调的移动皮带输送结构，比固定安装的输送线适用性更强，投入成本也更低，能够快速适配多变的作业需求，减少人工搬运的劳动强度，提升短距离物料转运的效率。
