M5规格螺钉成型第二冲头工装结构

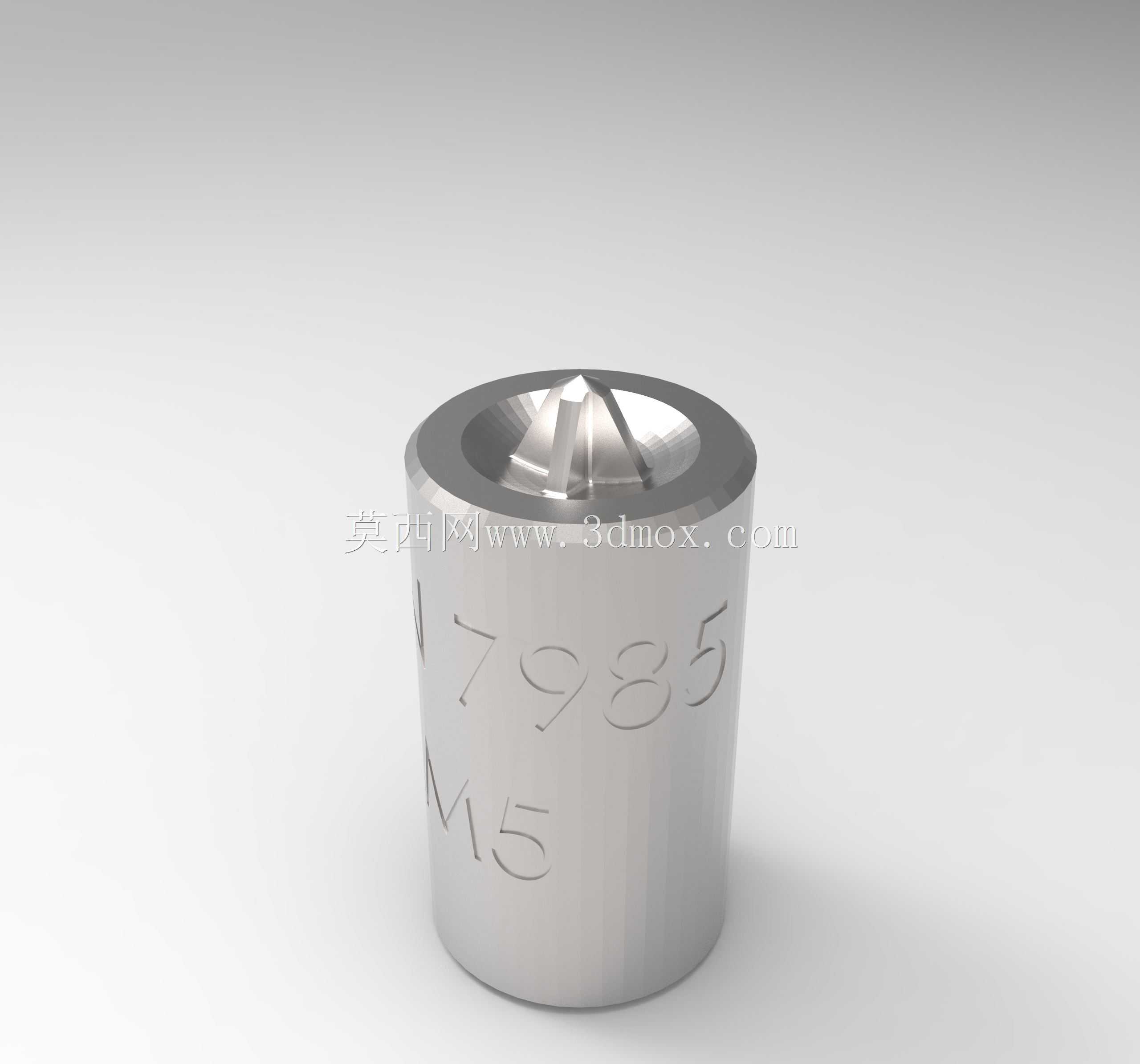

在紧固件冷镦生产环节，第二冲头是决定螺钉头部成型精度的核心工装部件，直接关联M5规格螺钉的头部型腔成型质量、生产节拍稳定性以及工装自身的使用寿命。这款冲头针对M5螺钉的冷镦工序设计，整体采用圆柱式本体结构，外径与冷镦机模座的安装孔位做公差匹配，安装时直接嵌入模座对应定位孔，依靠圆柱面的过盈配合实现周向与轴向定位，无需额外的紧固件锁附，能够承受冷镦过程中高频次的轴向冲击载荷，避免冲头在高速往复运动中出现移位、偏摆问题。冲头的工作端设置有与M5螺钉头部型腔完全吻合的成型轮廓，轮廓的曲面过渡处做了圆角优化处理，既能够保证螺钉头部成型后无毛刺、缺料等缺陷，也能减少冷镦过程中材料流动对冲头工作端的应力集中，降低冲头崩裂、磨损的概率。冲头的非工作端为平整的承压端面，与冷镦机的冲杆端面完全贴合，保证冲击载荷能够均匀传递到整个冲头本体，避免局部受力过大导致的冲头断裂。从实际生产场景来看，这类冲头主要适配多工位冷镦机的第二冲压工位，在第一冲完成螺钉杆部预成型、头部初步镦粗后，第二冲头完成螺钉头部的最终型腔成型，是螺钉生产过程中必不可少的成型工装。设计过程中需要重点考量冲头的工作端轮廓精度、本体的同轴度以及材料的热处理硬度，工作端的轮廓尺寸需要根据M5螺钉的头部标准尺寸预留冷镦后的材料回弹量，保证成型后的螺钉头部尺寸符合紧固件公差要求；本体的同轴度控制在0.02mm以内，避免高速冲压过程中出现偏载，导致冲头与模腔碰撞损坏；热处理硬度需要控制在合理区间，既要保证工作端的耐磨性，也要保证本体具备足够的韧性，承受高频冲击载荷而不发生脆断。冲头的圆柱本体表面做了精磨处理，表面粗糙度达到Ra0.8以下，既能够保证安装时与模座孔的配合精度，也能减少冲头往复运动过程中的摩擦阻力，降低模座的磨损速度。在日常生产维护中，这类冲头属于易损耗工装，需要根据生产批量定期检查工作端的磨损情况，当成型轮廓出现磨损、塌陷时及时更换，避免成型出的螺钉头部出现尺寸超差、轮廓不清晰等质量问题。
