多安装位机械铰接连接固定支座结构

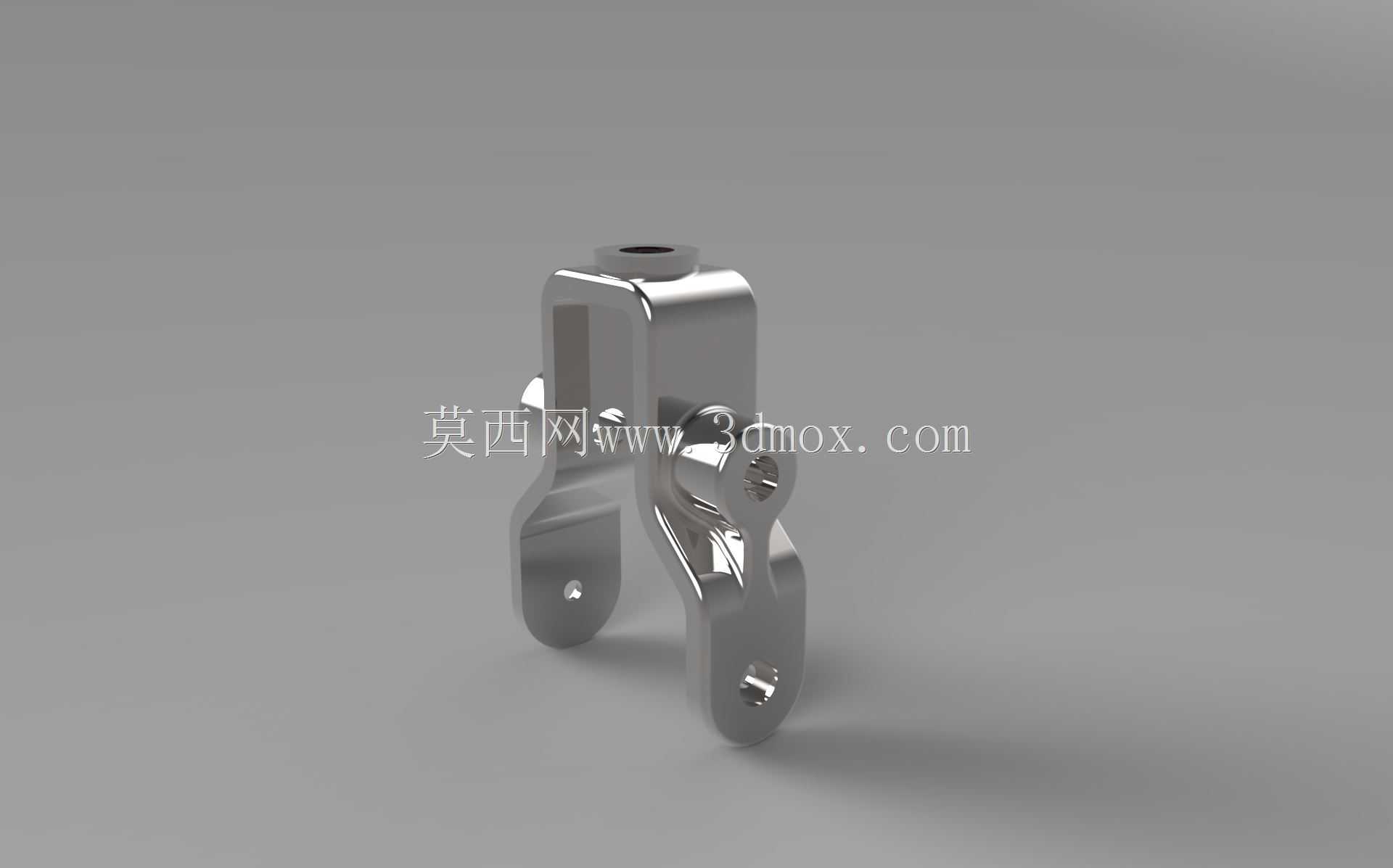

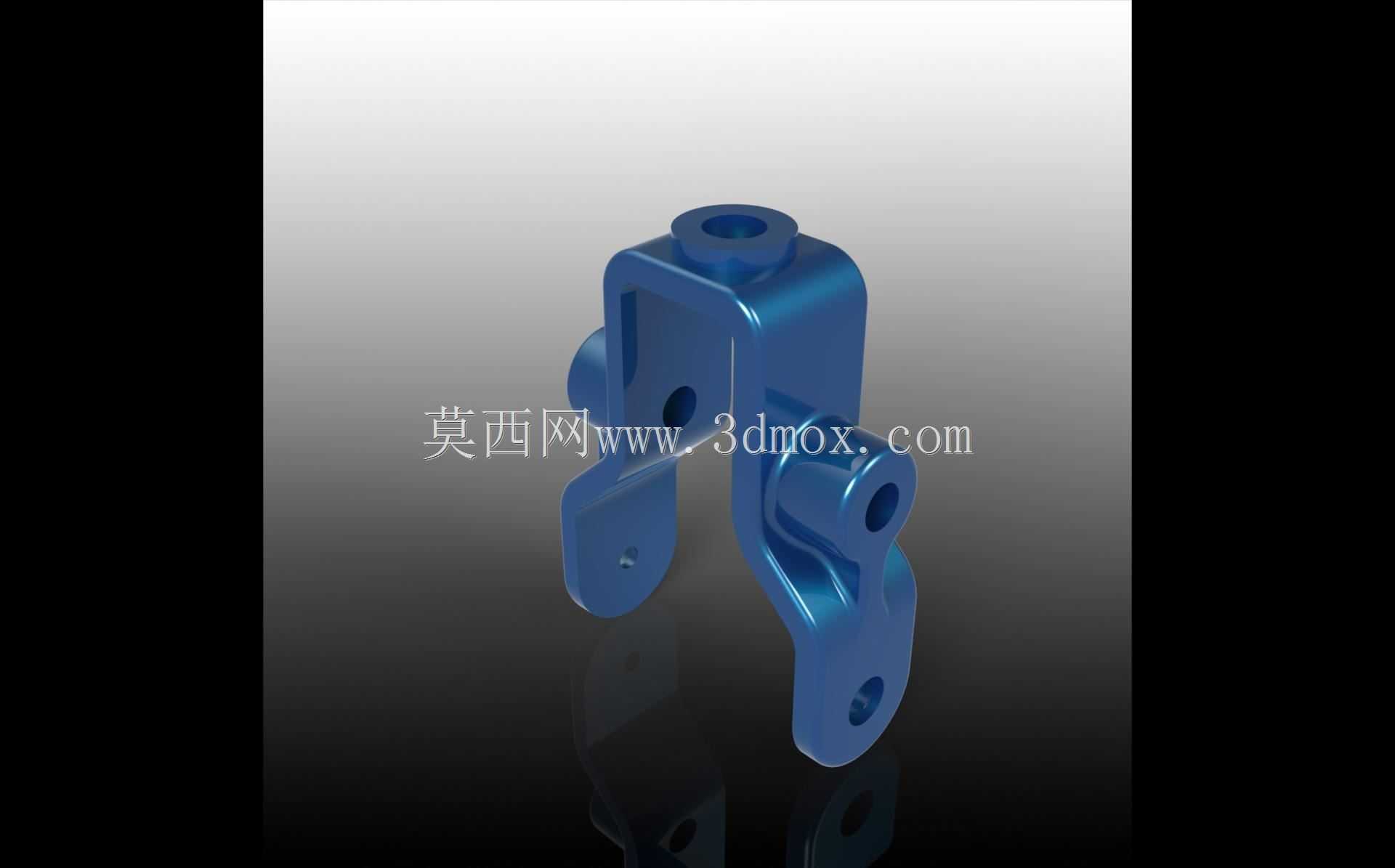

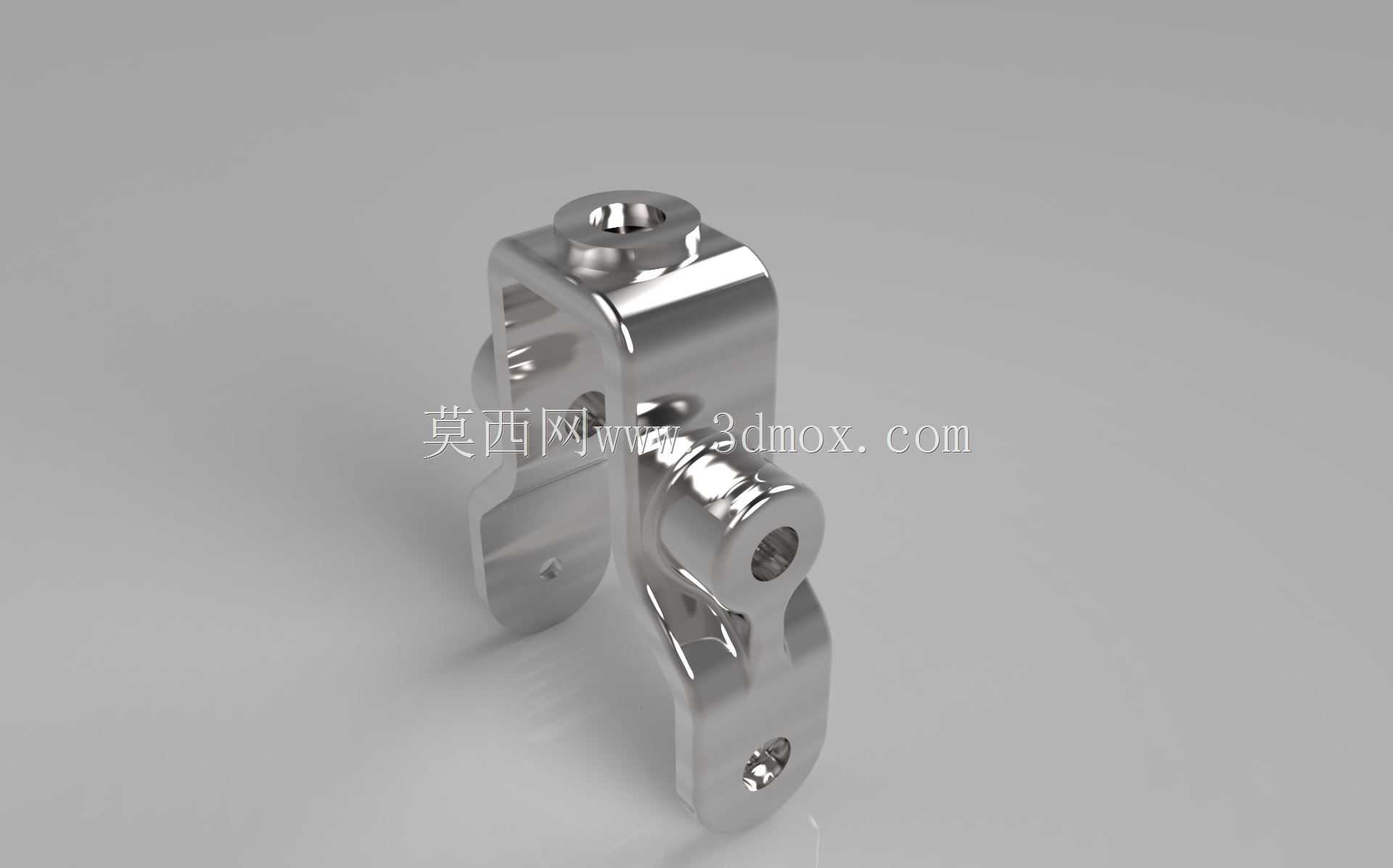

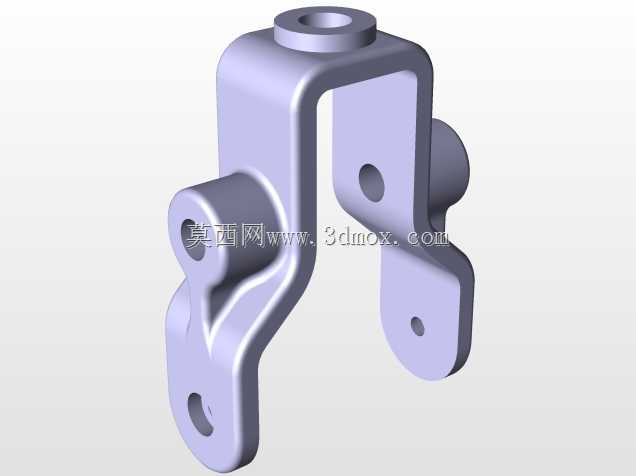

这类多安装位铰接连接支座，常见于中小型自动化输送线、轻工包装设备的连杆传动机构中，也会作为小型农用机具操纵杆系的中间连接节点使用，核心作用是在两个存在相对摆动需求的构件之间，提供刚性足够的铰接支撑，同时抵消传动过程中产生的侧向弯矩，避免连杆端部出现应力集中断裂的问题。从结构设计逻辑来看，支座主体采用一体化铸造成型后做机加工处理，主体腔体为中空箱型结构，在保证整体抗弯抗扭强度的前提下，尽可能削减了非受力区域的材料厚度，有效降低了构件自身重量，适配对动载荷重量有严格要求的往复摆动机构。上部的同轴通孔用于穿装铰接销轴，和设备固定端的安装座形成转动副，孔位周边做了加厚凸台处理，避免销轴长期转动磨损后出现孔位失圆、支座开裂的问题；下部延伸出的两个带孔支耳，分别用于连接不同方向的传动连杆，支耳上的安装孔位做了沉台设计，安装时螺栓头可以完全沉入沉台内，不会和相邻运动构件发生运动干涉。设计过程中需要重点关注几个安装边界：上部铰接孔的中心到下部两支耳安装面的垂直距离，直接决定了连杆传动的力臂长度，建模时需要严格匹配整套连杆机构的运动行程参数，避免出现机构运动死点；支耳的开孔角度经过反复校核，保证连杆摆动到极限位置时，支耳侧面不会和连杆本体发生剐蹭；支座背部的定位凸台尺寸，需要和固定端安装座的卡槽尺寸完全匹配，安装时可以快速完成定位，不需要反复调整同轴度，能有效缩短现场装配的调校时间。实际应用中，这类支座的铰接孔内通常会配套镶嵌自润滑铜套，不需要频繁加注润滑脂，就能满足长期往复摆动的耐磨需求，在粉尘较多的生产车间环境下也能稳定工作，减少日常维护的工作量。中空的主体腔体还可以预留走线空间，部分带位置检测传感器的连杆机构，可以将传感器的线缆从腔体内部穿过，避免线缆随连杆摆动时被外部构件剐蹭破损，提升整套机构的运行可靠性。
